Принято выделять три агрегатные состояния вещества — твердое, жидкое и газообразное. Но некоторые органические вещества способны при плавлении в определенной фазе проявлять свойства, присущие как кристаллам, так и жидкостям. Приобретая текучесть, свойственную жидкостям, они в этой фазе не теряют упорядоченности молекул, свойственной твердым кристаллам. Эту фазу вполне можно назвать четвертым агрегатным состоянием. Правда, не следует забывать, что имеют ее только некоторые вещества и только в определенном диапазоне температур.

Пространственная ориентация молекул ЖК в так называемом положении отдыха называется порядком жидких кристаллов. Согласно классификации Фриделя, различают три основные категории порядка ЖК: смектический, нематический и холестерический (рис.1).

Смектические ЖК наиболее упорядочены и ближе по структуре к обычным твердым кристаллам. У них, кроме простой взаимной ориентации молекул, присутствует еще и деление их на плоскости.

Направление преимущественной ориентации длинных осей молекул в жидких кристаллах обозначается вектором единичной длины, называемым директором.

Основной интерес представляют материалы с нематическим порядком, они применяются в современных жидкокристаллических панелях всех типов (TN, IPS и VA). В нематиках нормальным состоянием является положение молекул с упорядоченной по всему объему ориентацией молекул, свойственной кристаллам, но с хаотическим положением их центров тяжести, свойственным жидкостям. Молекулы в них сориентированы относительно параллельно, а вдоль оси директора смещены на различные расстояния.

Жидкие кристаллы с холестерическим порядком по структуре напоминают нематики, разбитые на слои. Молекулы в каждом последующем слое повернуты относительно предыдущего на некоторый небольшой угол и директор плавно закручивается по спирали. Эта слоистая природа, образуемая оптической активностью молекул, и является основным признаком холестерического порядка. Холестерики иногда называют «скрученными нематиками».

Граница между нематическим и холестерическим порядками является в некоторой степени условной. Холестерический порядок можно получить не только у холестерического материала в чистом виде, но и при помощи добавления к нематическому материалу специальных добавок с содержанием хиральных (оптически активных) молекул. Такие молекулы содержат асимметрический атом углерода и, в отличие от молекул нематиков, являются зеркально-несимметричными.

Порядок в жидких кристаллах определяется междумолекулярными силами, которые создают упругость ЖК материала. Да, здесь можно говорить именно об упругих свойствах, хотя природа их отлична от упругих свойств обычных кристаллов, так как жидкие кристаллы все же обладают текучестью. В нормальном (или основном) состоянии молекулы стремятся вернуться в свое «положение отдыха», например, в нематическом материале — в положение с одинаковой ориентацией директора.

Упругость ЖК меньше упругости обычных кристаллов на несколько порядков и дает совершенно уникальную возможность управлять их положением при помощи внешних воздействий. Таким воздействием может служить, к примеру, электрическое поле.

Теперь подробней о том, каким образом это поле может влиять на ориентацию молекул.

Возьмем образец, состоящий из двух стеклянных пластин, пространство между которыми заполнено нематическим материалом. Расстояние между верхней и нижней пластиной и, соответственно, толщина слоя жидких кристаллов составляет несколько микрон. Для задания нужной ориентации директора молекул в материале применяется специальная обработка поверхности подложек. Для этого на поверхность наносится тонкий слой прозрачного полимера, после чего специальной протиркой (rubbing) поверхности придается рельеф — тончайшие бороздки в одном направлении. Вытянутые молекулы кристаллов в слое, непосредственно соприкасающемся с поверхностью, ориентируются вдоль рельефа. Межмолекулярные силы заставляют все остальные молекулы принимать такую же ориентацию.

Упорядоченное расположение молекул жидких кристаллов определяет анизотропию их некоторых физических свойств (напомню, анизотропией называется зависимость свойств среды от направления в пространстве). Жидкости с их хаотичным расположением молекул являются изотропными. А вот жидкие кристаллы уже обладают анизотропией, что является важным качеством, позволяющим влиять на характеристики проходящего через них света.

Для управления положением молекул используется анизотропия диэлектрической проницаемости. Она представляет собой разность

Δε = ε || + ε ⊥ где ε || — диэлектрическая проницаемость в направлении, параллельном вектору директора, ε ⊥ — диэлектрическая проницаемость в направлении, перпендикулярном вектору директора. Значение Δε может быть как положительным, так и отрицательным.

Возьмем образец, состоящий из двух стеклянных пластин с расстоянием между пластинами в несколько микрон, заполненный нематическим материалом и запечатанный. Для задания нужной ориентации директора молекул в материале применяется специальная обработка поверхности подложек, для этого на поверхность наносится тонкий слой прозрачного полимера, после чего специальной протиркой поверхности придается рельеф — тончайшие бороздки в одном направлении. Вытянутые молекулы кристаллов в слое, непосредственно соприкасающемся с поверхностью, ориентируются вдоль рельефа, межмолекулярные силы заставляют все остальные молекулы принимать такую же ориентацию. Если создать в образце электрическое поле, энергия жидких кристаллов в этом поле будет зависеть от положения молекул относительно направления поля. В случае, если положение молекул не соответствует минимальной энергии, произойдет их поворот на соответствующий угол. В материале с положительным значением диэлектрической проницаемости (положительной диэлектрической анизотропией) молекулы будут стремиться повернуться вдоль направления электрического поля, в материале с отрицательной диэлектрической анизотропией — поперек направления поля. Угол поворота, соответственно, будет зависеть от приложенного напряжения.

Пусть материал в образце имеет положительную диэлектрическую анизотропию, направление электрического поля перпендикулярно исходной ориентации молекул (рис.2). При подаче напряжения молекулы будут стремиться повернуться вдоль поля. Но они изначально сориентированы по рельефу внутренних поверхностей образца, созданных протиркой и связаны с ними довольно значительным сцеплением. Как следствие, при изменении ориентации директора будут возникать крутящие моменты обратного направления. Пока поле достаточно слабое, силы упругости удерживают молекулы в неизменном положении. При увеличении напряжения, начиная с некоторого значения E c , ориентационные силы электрического поля превышают силы упругости, и начинает происходить поворот молекул. Эта переориентация под воздействием поля носит название перехода Фредерикса. Переход Фредерикса является фундаментальным для организации управления жидкими кристаллами, на нем основан принцип работы всех ЖК-панелей.

Образуется работоспособный механизм:

• с одной стороны, электрическое поле будет заставлять молекулы жидких кристаллов поворачиваться на нужный угол (в зависимости от значения приложенного напряжения);
• с другой стороны, упругие силы, вызванные межмолекулярными связями, будут стремиться вернуть исходную ориентацию директора при сбросе напряжения.

Если исходная ориентация директора и направления электрического поля не строго перпендикулярны, то пороговое значение поля E c снижается, благодаря чему становится возможным воздействовать на положение молекул значительно меньшим полем.

В этом месте придется немного отвлечься от жидких кристаллов, для того, чтобы пояснить понятия «поляризация света» и «плоскость поляризации» — без них дальнейшее изложение будет невозможно.

Свет можно представить, как поперечную электромагнитную волну, электрическая и магнитная составляющие которой колеблются во взаимно перпендикулярных плоскостях (рис.3).

Естественный свет (называемый также естественно поляризованным или неполяризованным) содержит колебания вектора E , равновероятные во всех направлениях, перпендикулярных вектору k (рис.4).

Частично поляризованный свет имеет преимущественное направление колебания вектора E . У частично поляризованного света в поле световой волны амплитуда проекции Е на одно из взаимно перпендикулярных направлений всегда больше, чем на другое. Отношение между этими амплитудами определяет степень поляризации.

Линейно поляризованный свет — это свет, имеющий единое направление вектора E для всех волн. Понятие линейно поляризованного света является абстрактным. На практике, говоря о линейно поляризованном свете, обычно имеют в виду частично поляризованный свет с высокой степенью поляризации.

Плоскость, в которой лежат вектор E и вектор направления волны k , называется плоскостью поляризации.

Теперь вернемся к ЖК.

Вторым после диэлектрической анизотропии важнейшим физическим свойством жидких кристаллов, используемым для управления световым потоком через них, является оптическая анизотропия. Жидкие кристаллы имеют различные значения коэффициента преломления света для параллельного и перпендикулярного директору направления распространения. То есть, скорость распространения светового луча параллельно или перпендикулярно директору будет различной — при более высоком коэффициенте она, как известно, будет ниже. Оптическая анизотропия или анизотропия коэффициента преломления есть разность между двумя коэффициентами:

Δ n = n || + n ⊥ где n || — коэффициент преломления для плоскости поляризации, параллельной директору; n ⊥ — коэффициент преломления для плоскости поляризации, перпендикулярной директору.

Присутствие в материале двух различных значений для n || и n ⊥ вызывает эффект двойного лучепреломления. Когда свет попадает в двулучепреломляющий материал, каким является нематик, происходит разбиение электрического полевого компонента световой волны на два векторных компонента — вибрирующий в «быстрой» оси и вибрирующий в «медленной» оси. Эти компоненты носят название соответственно обыкновенного (ordinary) и необыкновенного (extraordinary) лучей. Направления поляризации обыкновенного и необыкновенного лучей взаимно ортогональны. А наличие в материале «быстрой» и «медленной» осей обусловлено тем, о чем говорилось выше — различными коэффициентами преломления для лучей, распространяющихся соответственно параллельно или перпендикулярно направлению директора.

На рис.5 показано распространение волн вдоль «быстрой» и «медленной» осей. Нужно подчеркнуть, что ось в данном случае — это не фиксированная прямая, а направление плоскости, в которой происходят колебания волны.

Поскольку фазовые скорости обыкновенного и необыкновенного луча различны, разность их фаз будет меняться по мере распространения волны. Изменение разности фаз этих ортогональных компонентов вызывает изменение направления поляризации световой волны. На рисунке для наглядности сумма ортогональных компонентов представлена результирующим вектором E r . Можно видеть, что по мере распространения волны происходит вращение направления вектора E r . Таким образом, сложение волн на выходе из двулучепреломляющего материала даст волну с измененным относительно исходного направлением поляризации.

Угол поворота плоскости поляризации будет зависеть от ориентации молекул в материале.

Конструкция панели

Существует несколько технологий ЖК-панелей. Для иллюстрации конструкции в данном случае приведена TN, как наиболее распространенная (рис.6).

Все жидкокристаллические панели для мониторов являются трансмиссивными — изображение в них формируется за счет преобразования светового потока от расположенного сзади источника. Модуляция светового потока осуществляется за счет оптической активности жидких кристаллов (их способности вращать плоскость поляризации проходящего света). Реализуется это следующим образом. При прохождении через первый поляризатор свет от ламп подсветки становится линейно поляризованным. Далее он следует через слой жидких кристаллов, заключенный в пространстве между двумя стеклами. Положение молекул ЖК в каждой ячейке панели регулируется электрическим полем, создаваемым за счет подачи напряжения на электроды. От положения молекул зависит поворот плоскости поляризации проходящего света. Таким образом, за счет подачи на ячейки нужного значения напряжения происходит управление поворотом плоскости поляризации.

Для доставки напряжения к субпикселю служат вертикальные (data line) и горизонтальные (gate line) линии данных, представляющие собой металлические токопроводящие дорожки, нанесенные на внутреннюю (ближайшую к модулю подсветки) стеклянную подложку. Электрическое поле, как уже говорилось, создается напряжением на электродах — общем и пиксельном. Напряжение используется переменное, поскольку применение постоянного напряжения вызывает взаимодействие ионов с материалом электродов, нарушение упорядоченности расположения молекул ЖК-материала, и приводит к деградации ячейки. Тонкопленочный транзистор играет роль переключателя, который замыкается при выборе адреса требуемой ячейки на линии сканирования, разрешает «записать» требуемое значение напряжения и по окончании цикла сканирования вновь размыкается, позволяя сохранять заряд в течение некоторого периода времени. Зарядка происходит в течение времени T = T f /n , где T f — время вывода кадра на экран (например, при частоте обновления 60 Гц время вывода кадра составляет 1 с / 60 = 16.7 мс), n — количество строк панели (например, 1024 для панелей с физическим разрешением 1280х1024). Однако, собственной емкости жидкокристаллического материала недостаточно для сохранения заряда в интервале между циклами обновления, что должно вести к спаду напряжения и, как следствие, снижению контрастности. Поэтому, кроме транзистора, каждая ячейка оснащается запоминающим конденсатором, который также заряжается при открытии транзистора и помогает компенсировать потери напряжения до начала очередного цикла сканирования.

Вертикальные и горизонтальные линии данных при помощи подклеенных плоских гибких шлейфов соединены с управляющими микросхемами панели — драйверами, соответственно столбцовым (source driver) и строчным (gate driver), которые обрабатывают поступающий с контроллера цифровой сигнал и формируют соответствующее полученным данным напряжение для каждой ячейки.

После слоя жидких кристаллов расположены цветовые фильтры, нанесенные на внутреннюю поверхность стекла панели и служащие для формирования цветной картинки. Используется обычный трехцветный аддитивный синтез: цвета образуются в результате оптического смешения излучений трех базовых цветов (красного, зелёного и синего). Ячейка (пиксель) представляет собой три раздельных элемента (субпикселя), каждому из которых сопоставлен расположенный над ним цветовой фильтр красного, зеленого или синего цвета, комбинациями из 256 возможных значений тона для каждого субпикселя можно получить до 16,77 миллионов цветов пикселя.

Структура панели (металлические вертикальные и горизонтальные линии данных, тонкопленочные транзисторы) и пограничные области ячеек, где нарушена ориентация молекул, должны быть скрыты под непрозрачным материалом, чтобы избежать нежелательных оптических эффектов. Для этого применяется так называемая черная матрица (black matrix), которая напоминает тонкую сетку, заполняющую промежутки между отдельными цветовыми фильтрами. В качестве материала для черной матрицы используется хром или черные смолы.

Заключительную роль в формировании картинки играет второй поляризатор, часто называемый анализатором. Его направление поляризации смещено относительно первого на 90 градусов. Чтобы представить назначение анализатора, можно условно удалить его с поверхности подключенной панели. В этом случае мы увидим все субпиксели максимально освещенными, то есть ровную белую заливку экрана вне зависимости от выведенной на него картинки. От того, что свет стал поляризованным, и плоскость его поляризации вращается каждой ячейкой по-разному, в зависимости от приложенного к ней напряжения, для наших глаз пока ничего не изменилось. Функция анализатора как раз и состоит в отсечении нужных компонентов волн, что позволяет увидеть на выходе требуемый результат.

Теперь о том, как это отсечение нужных компонентов происходит. Возьмем для примера поляризатор с вертикальным направлением поляризации, т.е. пропускающий волны, ориентированные в вертикальной плоскости.

На рис.7 показана волна, распространяющаяся в плоскости, лежащей под некоторым углом относительно вертикального направления поляризации. Вектор электрического поля падающей волны можно разложить на две взаимно перпендикулярных составляющих: параллельную оптической оси поляризатора и перпендикулярную ей. Первая составляющая, параллельная оптической оси, проходит, вторая (перпендикулярная) блокируется.

Отсюда очевидны и два крайних положения:

• волна, распространяющаяся в строго вертикальной плоскости, будет пропускаться без изменений;
• волна, распространяющаяся в горизонтальной плоскости, будет блокироваться, как не имеющая вертикальной составляющей.

Эти два крайних положения соответствуют полностью открытому и полностью закрытому положению ячейки. Подытожим:

• Для максимально полной блокировки проходящего света ячейкой (субпикселем) требуется, чтобы плоскость поляризации этого света была ортогональна плоскости пропускания анализатора (направлению поляризации);
• Для максимального пропускания света ячейкой плоскость его поляризации должна совпадать с направлением поляризации;
• Плавно регулируя напряжение, подаваемое на электроды ячейки, можно управлять положением молекул жидких кристаллов и, как следствие, поворотом плоскости поляризации проходящего света. И тем самым изменять количество пропускаемого ячейкой света.

Так как угол поворота плоскости поляризации зависит от расстояния, пройденного светом в слое жидких кристаллов, этот слой должен иметь строго выдержанную толщину по всей панели. Для поддержания равномерности расстояния между стеклами (со всей нанесенной на них структурой) применяются специальные распорки (spacers).

Простейшим вариантом являются так называемые шариковые распорки (ball spacers). Они представляют собой прозрачные полимерные или стеклянные шарики строго определенного диаметра и наносятся на внутреннюю структуру стекла путем распыления. Соответственно, располагаются они хаотично по всей площади ячейки и их наличие отрицательно влияет на ее однородность, так как распорка служит центром для дефектной области и непосредственно возле нее молекулы ориентируются неправильно.

Применяется и другая технология — распорки колонного типа (column spacer, photo spacer, post spacer). Располагаются такие распорки с фотографической точностью под черной матрицей (рис.8). Преимущества такой технологии очевидны: повышение контрастности за счет отсутствия световых утечек возле распорок, более точный контроль однородности зазора за счет упорядоченного расположения распорок, повышение жесткости панели и отсутствие ряби при нажиме на поверхность.

Панель TN, конструкция которой была приведена на рис.6, является самой недорогой в производстве, что определяет ее доминирование на рынке массовых мониторов. Кроме нее существует еще несколько технологий, различающихся расположением, конфигурацией и материалом электродов, ориентацией поляризаторов, используемыми ЖК-микстурами, исходной ориентацией директора в жидкокристаллическом материале и т.д. Согласно исходной ориентации директора все существующие технологии можно разделить на две группы:

1. Планарная ориентация

Сюда относятся все IPS-технологии (S-IPS, SA-SFT и др.), а также FFS (в настоящее время — AFFS), разработанная и продвигаемая компанией Boe HyDis. Молекулы выравниваются горизонтально, параллельно основанию подложек, в направлении, заданном протиркой, верхняя и нижняя подложки протерты в одном направлении. Все электроды, как пиксельные, так и общие, находятся на одной стеклянной подложке панели — внутренней, вместе с линиями данных и транзисторами. В IPS-технологиях пиксельные и общие электроды расположены параллельно, чередуясь друг с другом (рис.9). Силовые линии поля проходят горизонтально, но под некоторым углом относительно направления протирки. Поэтому при подаче напряжения молекулы, обладающие в данном случае положительной диэлектрической анизотропией, стремясь выстроиться по направлению приложенного поля, поворачиваются в той же плоскости на угол, зависящий от его (поля) напряженности. В случае FFS общий электрод расположен под пиксельным — при такой конструкции приложенное к электродам напряжение образует электрическое поле, имеющее как горизонтальную, так и вертикальную составляющие. Если для IPS в приведенных на рис.9 координатных осях поле можно охарактеризовать как E y , то для FFS соответствующие значения будут выглядеть как E y и E z . Такое расположение силовых линий поля позволяет использовать ЖК-материалы как с положительной, так и с отрицательной диэлектрической анизотропией. Поворот молекул, аналогично IPS, происходит в той же плоскости по направлению горизонтальной составляющей поля, но при этом из-за меньшего количества пограничных зон поворачивается значительно большее количество молекул, что позволяет сузить ширину решетки черной матрицы и достичь более высокого отношения апертуры панели.

Одним из основных плюсов технологий с планарной ориентацией директора является крайне незначительный цветовой сдвиг (color shift) палитры при изменении угла обзора. Эта стабильность объясняется конфигурацией спирали, образуемой молекулами жидкокристаллического материала под действием поля, которая в данном случае имеет симметричную форму. На рис.9 схематично показано положение ЖК-молекул при поступлении напряжения на электроды — очевидно, что максимальный угол поворота достигается в средних слоях. Такая неоднородность обусловлена тем, что, как уже говорилось, ориентация молекул в нужном направлении параллельно основанию подложек получена за счет предварительной обработки (протирки) их поверхностей. Поэтому подвижность молекул в непосредственно граничащем с подложкой слое ограничивается рельефом подложки, а последующих близлежащих слоях — межмолекулярными силами. В результате под воздействием поля молекулы образуют спираль, напоминающую форму ленты с зафиксированными в одной плоскости концами и повернутой центральной частью. Существует понятие оптического пути, зависящего от коэффициента преломления среды, в которой распространяется луч и результирующего фазового набега по направлению его следования. Световые лучи, проходящие через слой жидких кристаллов, имеют различную длину оптического пути в зависимости от угла прохождения. Симметричная форма спирали молекул позволяет получить для каждого серого уровня точное дополнение длины оптического пути в своих верхней и нижней половинках, следствием является практически полное отсутствие зависимости отображаемых оттенков от углов обзора. Благодаря такому свойству, IPS-панели используются в подавляющем большинстве мониторов, ориентированных на работу с графикой.

При прохождении световой волны направление врашения результирующего вектора (см. рис.5) частично повторяет форму изгиба спирали, образуемой молекулами. Поэтому вращение плоскости поляризации при прохождении волны через первую часть ЖК-материала происходит в одном направлении, а через вторую — в противоположном. Различное, в зависимости от приложенного напряжения, запаздывание по фазе одного из компонентов волны приводит к тому, что направление результирующего вектора E r на выходе из слоя жидких кристаллов отличается от исходного, это позволяет определенной части светового потока пройти через анализатор. Светопропускающие плоскости поляризатора и анализатора, как и во всех остальных технологиях смещены относительно друг друга на угол 90 градусов.

Во всех выпускаемых в настоящее время вариациях (S-IPS, AFFS, SA-SFT) используется 2-доменная конструкция ячейки. Для этого применяются электроды зигзагообразной формы, которые вызывают поворот молекул в двух направлениях. Первоначальные версии, обозначавшиеся как просто «IPS» и «FFS», без приставок «Super» и «Advanced», были монодоменными, поэтому имели цветовой сдвиг и меньшие углы обзора (от 140/140 по падению контрастности до 10:1 у первых IPS).

К планарной ориентации обычно причисляется и твист-ориентация (или закрученная ориентация). Выравнивание молекул вдоль основания подложек в этом случае также достигается протиркой их поверхностей, с той разницей, что направления протирки верхней и нижней подложек смещены друг относительно друга. В результате такого выравнивания в нематическом материале директор образует спираль, напоминающую холестерическую, для правильного формирования спирали в ЖК-микстурах применяются специальные добавки с содержанием хиральных молекул. Твист-ориентация используется в наиболее широко распространенной TN (или TN+Film) технологии. Описывать и иллюстрировать конструкцию TN здесь не имеет смысла, это неоднократно сделано в многочисленных материалах на аналогичные темы — можно сказать, что она хорошо известна.

2. Гомеотропная ориентация

К этой группе принадлежат MVA и PVA. Директор ориентирован перпендикулярно основанию стеклянной подложки, это достигается применением в покрытии подложки поверхностно-активных веществ. Общие и пиксельные электроды расположены на противоположных подложках, поле ориентировано вертикально. Здесь используются жидкокристаллические материалы с отрицательной диэлектрической анизотропией, поэтому приложенное напряжение вызывает поворот молекул ЖК против силовых линий поля. MVA отличается наличием микроскопических продольных выступов (protrusion) для преднаклона молекул на верхней, либо на обеих подложках, поэтому исходное вертикальное выравнивание не является полным. Молекулы, выравниваясь по этим выступам получают небольшой преднаклон, что позволяет задать для каждой области (домена) ячейки определенное направление, в котором будет происходить поворот молекул под воздействием поля. В PVA такие выступы отсутствуют и в отсутствие напряжения директор ориентирован строго перпендикулярно поверхности, а пиксельный и общий электроды смещены друг относительно друга так, что создаваемое поле не строго вертикально, а содержит наклонный компонент (рис.10).

К технологиям с гомеотропной ориентацией директора относится также ASV, разработанная компанией Sharp. В пределах субпикселя здесь располагается несколько пиксельных электродов, имеющих форму квадратов со скругленными краями. Основные принципы те же: общий электрод расположен на противоположной подложке, молекулы в отсутствие поля ориентированы вертикально, используются жидкокристаллические материалы с отрицательной диэлектрической анизотропией. Создаваемое поле имеет выраженный наклонный компонент и молекулы, поворачиваясь против направления поля, создают структуру, направление директора в которой напоминает форму зонтика с центром в середине пиксельного электрода.

Существует также деление ЖК-модулей по типам в зависимости от состояния ячеек в отсутствие напряжения. Нормально белыми (normally white) называются панели, у которых при нулевом напряжении на ячейках они полностью открыты — соответственно, на экране воспроизводится белый цвет. Нормально белыми являются все панели, изготовленные по технологии TN. Панели, блокирующие прохождение света при отсутствии напряжения, относятся к нормально черным (normally black), к этому типу принадлежат все остальные технологии.

Модуль подсветки

...на базе флюоресцентных ламп

Сквозь тело панели (поляризаторы, электроды, цветофильтры и пр.) проходит лишь незначительная часть изначального светового потока от ламп подсветки, не более 3%. Поэтому собственная яркость модуля подсветки должна быть довольно значительной — как правило, применяемые лампы имеют яркость свыше 30000 кд/м 2 .

Для подсветки применяются CCFL — флуоресцентные лампы с холодным катодом (без нитей накала катодов). CCFL-лампа представляет собой запечатанную стеклянную тубу, наполненную инертным газом с небольшой примесью ртути (рис.11). Катоды в данном случае являются равноправными электродами, так как для питания используется переменный ток. В сравнении с лампами с накаливаемым (горячим) катодом, электроды у CCFL имеют другое строение и больший размер. Рабочая температура катода существенно отличается: 80-150 o C против приблизительно 900 o C у ламп с горячим катодом, при близкой температуре самой лампы — 30-75 o C и 40 o C соответственно. Рабочее напряжение для CCFL составляет 600-900 В, пусковое напряжение — 900-1600 В (цифры достаточно условные, так как спектр применяемых ламп очень широк). Образование света происходит при ионизации газа, а необходимым условием ее возникновения в лампе с холодным катодом является высокое напряжение. Поэтому для запуска такой лампы требуется на несколько сотен микросекунд подать на электроды напряжение, значительно превышающее рабочее. Приложенное высокое переменное напряжение вызывает ионизацию газа и пробой зазора между электродами, возникает разряд.

Пробой разрядного промежутка происходит по следующим причинам. В обычных условиях наполняющий лампу газ является диэлектриком. При появлении электрического поля небольшое количество ионов и электронов, всегда присутствующее в объеме газа, приходит в движение. Если подать на электроды достаточно высокое напряжение, электрическое поле сообщает ионам настолько высокую скорость, что при столкновении с нейтральными молекулами происходит выбивание из них электронов и образование ионов. Вновь образовавшиеся электроны и ионы, двигаясь под воздействием поля, также вступают в процесс ионизации, процесс принимает лавинообразный характер. После того, как ионы начинают получать достаточную энергию, чтобы выбивать электроны ударами о катод, возникает самостоятельный разряд. В отличие от ламп с горячим катодом, где разряд является дуговым, тип разряда в CCFL — тлеющий.

Поддержание разряда происходит за счет так называемого катодного падения потенциала. Основная часть падения потенциала (напряжения) в разряде приходится на прикатодную область. Ионы, пробегая этот промежуток с высокой разностью потенциалов, приобретают большую кинетическую энергию, достаточную для выбивания электронов из катода. Выбитые электроны за счет той же разности потенциалов ускоряются обратно в разряд, производя там новые пары ионов и электронов. Ионы от этих пар возвращаются к катоду, ускоряются падением напряжения между разрядом и катодом, и снова выбивают электроны.

Энергия электрического тока вызывает переход находящейся в лампе ртути из жидкого состояния в газообразное. При столкновении электронов с атомами ртути происходит выделение энергии, вызванное возвращением атомов из нестабильного состояния в стабильное. При этом возникает интенсивное излучение в ультрафиолетовой области — доля ультрафиолета составляет около 60% общего излучения.

Видимый свет образуется за счет люминофорного покрытия, нанесенного на внутреннюю поверхность стекла. Ультрафиолетовые фотоны, выпущенные ртутью, возбуждают атомы в люминофорном покрытии, повышая уровень энергии электронов. Когда электроны возвращаются к первоначальному уровню энергии, атомы в покрытии производят энергию в виде фотонов видимого света. Люминофор является важнейшим компонентом лампы, от него зависят характеристики спектра излучения. Спектр CCFL крайне неровный, в нем присутствуют ярко выраженные узкие пики. Даже использование многослойного люминофорного покрытия (в ущерб максимальной яркости) не позволяет «обогнать» кинескопные мониторы по цветовому охвату. Поэтому при производстве панели для достижения приемлемого цветового охвата необходим еще и точный подбор цветовых фильтров, полосы пропускания которых должны максимально соответствовать пикам спектра излучения ламп.

Максимальный цветовой охват в идеале могла бы обеспечить комбинация монохроматических источников основных цветов и качественных цветофильтров. На роль «квазимонохроматических» источников света могут претендовать так называемые лазерные светодиоды, но технология производства пока не обеспечивает рентабельность их применения в модулях подсветки. Поэтому на данный момент луший цветовой охват позволяют достичь модули подсветки на основе RGB-пакетов светодиодов (см. ниже).

Для формирования напряжения в несколько сотен вольт, необходимого для работы ламп, используются специальные преобразователи — инверторы. Регулировка яркости CCFL осуществляется двумя способами. Первый заключается в изменении тока разряда в лампе. Значение тока в разряде составляет 3-8 мА, значительная часть ламп имеет еще более узкий диапазон. При меньшем токе страдает равномерность свечения, при большем — существенно сокращается срок службы лампы. Недостаток этого способа регулировки состоит в том, что он позволяет изменять яркость в очень небольшом диапазоне, существенное ее снижение при этом невозможно. Поэтому мониторы с такой регулировкой при работе в условиях слабого внешнего освещения часто оказываются излишне яркими даже при нулевом значении яркости. При втором способе генерируется широтно-импульсная модуляция (ШИМ) питающего лампы напряжения (осуществляется управление шириной, т.е. длительностью импульса, за счет изменения ширины единичного импульса регулируется средний уровень напряжения.). В недостатки такому способу иногда приписывается появление мерцания ламп при реализации ШИМ на низкой частоте — 200 Гц и ниже, по сути же регулировка с помощью ШИМ представляет собой наиболее разумный подход, так как позволяет изменять яркость в широком диапазоне.

Для равномерного распределения света ламп применяется система из световодов, рассеивателей и призм. Вариантов организации распределения света существует множество, один из них показан на рис.12.

Решения с расположением ламп по верхней и нижней торцевым сторонам панели являются наиболее распространенными, такая компоновка позволяет значительно снизить общую толщину изделия. В 17- и 19-дюймовых модулях, как правило, устанавливается четыре лампы: две по верхней стороне и две по нижней. В торцевой части корпуса подобных панелей существуют специальные технологические отверстия, поэтому разбирать корпус для извлечения ламп не требуется (рис.13-б). Лампы при такой компоновке часто объединены в блоки из двух штук (рис. 13-а).

Другим вариантом является расположение ламп по всей площади обратной стороны модуля (рис.13-в) — такое решение применяется в многоламповых панелях с количеством ламп восемь штук и более, а также при использовании U-образных CCFL.

Минимальный срок службы ламп производителями панелей в настоящее время обычно указывается от сорока до пятидесяти тысяч часов (срок службы определяется как время, за которое светимость ламп снижается на 50%).

...на базе светодиодов

Помимо флюоресцентных ламп в качестве источника света могут также использоваться светодиоды (LED). Модули подсветки на базе светодиодов строятся либо на «белых» светодиодах, либо на пакетах светодиодов основных цветов (RGB-LED).

Наибольший цветовой охват дают пакеты RGB-LED. Дело в том, что «белый» светодиод представляет собой синий светодиод с желтым люминофорным покрытием, либо ультрафиолетовый светодиод с комбинацией «красного», «зеленого» и «синего» люминофорного покрытия. Спектр «белых» светодиодов не избавлен от всех недостатков спектра флюоресцентных ламп. Кроме того, в отличие от «белых» светодиодов, пакет RGB-LED позволяет в оперативном режиме корректировать цветовую температуру подсветки за счет раздельного управления интенсивностью свечения каждой группы светодиодов основных цветов.

В итоге, достигаются две цели:

• расширяется цветовой охват за счет более идеального спектра подсветки,
• расширяются возможности цветокалибровки: к типовому методу на основе таблиц пересчета цветовых координат для пикселей изображения добавляется возможность корректировки цветового баланса задней подсветки.

Большая крутизна вольт-амперной характеристики светодиодов не позволяет плавно регулировать яркость излучения в широких диапазонах. Но поскольку прибор допускает работу в импульсном режиме, на практике для регулировки яркости светодиодов (как и для флюоресцентных ламп) чаще всего применяется метод широтно-импульсной модуляции.

Монитор (дисплей) компьютера – это устройство, предназначенное для вывода на экран текстовой и графической информации. Конечно, монитор — важная часть персонального компьютера, но важна она именно для человека, а не для работы самого компьютера.

По типу внутреннего устройства (технологии) мониторы разделяют на:

• ЭЛТ - на основе электронно-лучевой трубки (англ. CRT - cathode ray tube)
• ЖК - жидкокристаллические мониторы (англ. LCD - liquid crystal display)

По типу интерфейсного кабеля в мониторах разделяют на:

• D-SUB

Мониторы CRT (Cathode Ray Tube) – сейчас практически полностью исчезли с прилавков магазинов. Как видно из названия, в основе всех подобных мониторов лежит катодно-лучевая трубка, но это дословный перевод, технически правильно говорить электронно-лучевая трубка (ЭЛТ). Иногда CRT расшифровывается и как Cathode Ray Terminal, что соответствует уже не самой трубке, а устройству, на ней основанному.

Используемая в этом типе мониторов технология была разработана немецким ученым Фердинандом Брауном в 1897г. и первоначально создавалась в качестве специального инструмента для измерения переменного тока, то есть для осциллографа. Самым важным элементом монитора является кинескоп, называемый также электроннолучевой трубкой. Кинескоп состоит из герметичной стеклянной трубки, внутри которой находится вакуум, то есть весь воздух удален. Один из концов трубки узкий и длинный — это горловина, а другой — широкий и достаточно плоский — это экран. С фронтальной стороны внутренняя часть стекла трубки покрыта люминофором (luminophor). В качестве люминофоров для цветных ЭЛТ используются довольно сложные составы на основе редкоземельных металлов — иттрия, эрбия и т.п. Люминофор — это вещество, которое испускает свет при бомбардировке его заряженными частицами. Для создания изображения в ЭЛТ-мониторе используется электронная пушка, откуда под действием сильного электростатического поля исходит поток электронов. Сквозь металлическую маску или решетку они попадают на внутреннюю поверхность стеклянного экрана монитора, которая покрыта разноцветными люминофорными точками.

Поток электронов (луч) может отклоняться в вертикальной и горизонтальной плоскости, что обеспечивает последовательное попадание его на все поле экрана. Отклонение луча происходит посредством отклоняющей системы. Отклоняющие системы подразделяются на седловидно-тороидальные и седловидные. Последние предпочтительнее, поскольку создают пониженный уровень излучения. Отклоняющая система состоит из нескольких катушек индуктивности, размещенных у горловины кинескопа. С помощью переменного магнитного поля две катушки создают отклонение пучка электронов в горизонтальной плоскости, а другие две — в вертикальной. Так как эти мониторы уже не используются в больших масштабах, рассматривать более подробно не имеет смысла.

ЖК-мониторы

История жидких кристалов

Экраны LCD-мониторов (Liquid Crystal Display, жидкокристаллические мониторы) сделаны из вещества (цианофенил), которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Фактически это жидкости, обладающие анизотропией свойств (в частности оптических), связанных с упорядоченностью в ориентации молекул. Как ни странно, но жидкие кристаллы старше ЭЛТ почти на десять лет, первое описание этих веществ было сделано еще в 1888 г. Однако долгое время никто не знал, как их применить на практике: есть такие вещества и все, и никому, кроме физиков и химиков, они не были интересны. Итак, жидкокристаллические материалы были открыты еще в 1888 году австрийским ученым Ф. Ренитцером, но только в 1930-м исследователи из британской корпорации Marconi получили патент на их промышленное применение. Впрочем, дальше этого дело не пошло, поскольку технологическая база в то время была еще слишком слаба. Первый настоящий прорыв совершили ученые Фергесон (Fergason) и Вильямс (Williams) из корпорации RCA (Radio Corporation of America). Один из них создал на базе жидких кристаллов термодатчик, используя их избирательный отражательный эффект, другой изучал воздействие электрического поля на нематические кристаллы. И вот в конце 1966 г. корпорация RCA продемонстрировала прототип LCD-монитора – цифровые часы.

Значительную роль в развитии LCD-технологии сыграла корпорация Sharp. Она и до сих пор находится в числе технологических лидеров. Первый в мире калькулятор CS10A был произведен в 1964 г. именно этой корпорацией. В октябре 1975 г. уже по технологии TN LCD были изготовлены первые компактные цифровые часы. Во второй половине 70-х начался переход от восьмисегментных жидкокристаллических индикаторов к производству матриц с адресацией каждой точки. Так, в 1976 г. Sharp выпустила черно-белый телевизор с диагональю экрана 5,5 дюйма, выполненного на базе LCD-матрицы разрешением 160х120 пикселов.

Принцип работы жидкокристаллических экранов

Работа жидкокристаллических матриц основана на таком свойстве света, как поляризация. Обычный свет является неполяризованным, т.е. амплитуды его волн лежат в огромном множестве плоскостей. Однако существуют вещества, способные пропускать свет только с одной плоскости. Эти вещества называют поляризаторами, поскольку прошедший сквозь них свет становится поляризованным только в одной плоскости. Если взять два поляризатора, плоскости поляризации которых расположены под углом 90° друг к другу, свет через них пройти не сможет. Если же расположить между ними что-то, что сможет повернуть вектор поляризации света на нужный угол, мы получим возможность управлять яркостью свечения, гасить и зажигать свет так, как нам хочется. Таков, если описывать вкратце, принцип работы ЖК-матрицы. В упрощенном виде матрица жидкокристаллического дисплея состоит из следующих частей:

• галогенная лампа подсветки;
• система отражателей и полимерных световодов, обеспечивающая равномерную подсветку;
• фильтр-поляризатор;
• стеклянная пластина-подложка, на которую нанесены контакты;
• жидкие кристаллы;
• ещё один поляризатор;
• снова стеклянная подложка с контактами.

Строение ЖК-матрицы

В цветных матрицах каждый пиксель формируется из трёх цветных точек (красной, зелёной и синей), поэтому добавляется ещё и цветной фильтр. В каждый момент времени каждая из трёх ячеек матрицы, составляющих один пиксель, находится либо во включённом, либо в выключенном положении. Комбинируя их состояния, получаем оттенки цвета, а включая все одновременно – белый цвет. Глобально матрицы делятся на пассивные (простые) и активные. В пассивных матрицах управление производится попиксельно, т.е. по порядку от ячейки к ячейке в строке. Проблемой, встающей при производстве ЖК-экранов по этой технологии, стало то, что при увеличении диагонали увеличиваются и длины проводников, по которым передаётся ток на каждый пиксель. Во-первых, пока будет изменён последний пиксель, первый успеет потерять заряд и погаснуть. Во-вторых, большая длина требует большего напряжения, что приводит к росту помех и наводок. Это резко ухудшает качество картинки и точность цветопередачи. Из-за этого пассивные матрицы применяются только там, где не нужны большая диагональ и высокая плотность отображения. Для преодоления этой проблемы были разработаны активные матрицы. Основой стало изобретение технологии, известной всем по аббревиатуре TFT, что означает Thin Film Transistor – тонкоплёночный транзистор.

Благодаря TFT, появилась возможность управлять каждым пикселем на экране отдельно. Это резко сокращает время реакции матрицы и делает возможными большие диагонали матриц. Транзисторы изолированы друг от друга и подведены к каждой ячейке матрицы. Они создают поле, когда им приказывает управляющая логика – драйвер матрицы. Для того, чтобы ячейка не потеряла заряд преждевременно, к ней добавляется небольшой конденсатор, который играет роль буферной ёмкости. С помощью этой технологии удалось радикально уменьшить время реакции отдельных ячеек матрицы.

Виды матриц

Различия между разными типами матриц обусловлены расположением жидких кристаллов и, как следствие, особенностями прохождения через них света. TN+film Кристаллы в TN-матрице Первой и наиболее простой технологией производства матриц была технология TN (Twisted Nematic, скрученные нематические), представленная в далёком 1973 году. Особенностью нематических кристаллов является то, что они выстраиваются друг за другом, как солдаты в колонне. Организация их в матрице выглядит как спираль. Для этого на стеклянных подложках делаются специальные бороздки, благодаря которым первый кристалл в спирали всегда расположен в одной и той же плоскости. Следующие за ним кристаллы располагаются друг за другом по спирали, пока последний не укладывается в аналогичную бороздку на второй подложке, расположенную под углом 90° к первой. К каждому концу спирали подведены электроды, которые и влияют на расположение кристаллов созданием электрического поля. При отсутствии напряжения и поля кристаллы поворачивают ось поляризации света, прошедшего через первый поляризатор, на 90°, чтобы он оказался в одной плоскости со вторым поляризатором и беспрепятственно прошёл сквозь него. Так получается белый пиксель. Если подать напряжение на электроды, спираль начинает сжиматься. Максимальное значение напряжения соответствует такому положению, при котором кристаллы не поворачивают поляризованный свет, и он поглощается вторым поляризатором (чёрный пиксель). Для получения градаций (оттенков серого) напряжение варьируется, тогда кристаллы занимают такое положение, при котором свет проходит через фильтры неполностью.

Принцип работы ЖК-матриц на примере TN

Из-за особенностей TN чёткое формирование оттенков сильно затруднено, и по сей день цветопередача является их ахиллесовой пятой. Проблемой первых TN-матриц были очень небольшие углы обзора, при которых ячейка была видна с нужным цветом. Поэтому была разработана специальная плёнка, которая накладывается сверху на матрицу и расширяет углы обзора. Технология стала называться TN+film. В этом исполнении она существует и по сей день. Разъясним её. Угол между нормалью фронта световой волны и углом директора молекул ЖК (так научно называются те самые бороздки) равен j. Интенсивность пропущенного через 2 поляризатора света равна sin2 j. С практической точки зрения эти построения означают, что при полностью включённом пикселе угол j составляет не более 30°, а интенсивность света меняется в пределах 10%. А вот в среднем положении при уровне серого 50% угол j составит 45°, а изменение интенсивности – примерно 90%. Естественно, вряд ли кого устроит то, что, пошевелившись на стуле, он увидит вместо красного цвета зелёный. Поэтому сверху на матрицу клеится плёнка, имеющая другое значение j, из-за чего изменение интенсивности при смене угла обзора уже не так заметно. Сегодняшние матрицы обеспечивают нормальное изображение при отклонении от центра примерно на 50-60° по горизонтали (угол обзора 100-120°), а вот с вертикальными углами дело обстоит хуже. При отклонении от центра по вертикали хотя бы на 30 градусов нижняя часть матрицы начинает светлеть, иногда появляются тёмные полосы и т.д.

Ещё одна особенность TN состоит в том, что положением пикселя по умолчанию (т.е. при отключённом токе на электродах) является белый цвет. При этом, если транзистор сгорает, мы получаем всегда ярко горящую точку на мониторе. А если учесть, что добиться абсолютно точного положения кристаллов невозможно, на TN-матрицах невозможно добиться и хорошего отображения чёрного цвета. В связи с ограниченной скоростью пассивных матриц для уменьшения скорости реакции была разработана технология STN (Super Twisted Nematic). Смысл её заключается в том, что бороздки на стеклянных подложках, ориентирующие первый и последний кристалл, расположены под углом более 200° друг к другу, а не 90°, как в обычной TN. В таком случае переход между крайними состояниями резко ускоряется, однако становится крайне сложно управлять кристаллами в средних положениях. Более-менее стабильными они были при углах между бороздками около 210°. Однако без недостатков не обошлось и тут: при отклонении от центра ячейки белый свет становился либо грязно-жёлтым, либо голубоватым. Чтоб хоть как-то сгладить эту проблему, инженеры Sharp разработали DSTN – Dual-Scan Twisted Nematic. Суть технологии состоит в том, что экран делится на две части, каждая из которых управляется отдельно. Помимо увеличения скорости, преимуществом технологии было смягчение искажений цветов, а недостатком – большой вес и высокая стоимость.

S-IPS матрицы

Компания Hitachi решила не бороться с недостатками TN, а просто применить другую технологию. За основу было взято открытие Гюнтера Баура, датируемое 1971 годом. Разработанная технология получила название Super-TFT, а при коммерциализации – IPS (In-Plane Switching). Кардинальное отличие данной технологии от TN состоит в расположении кристаллов: они не скручены в спираль, а расположены параллельно друг другу вдоль плоскости экрана. Оба электрода находятся на нижней стеклянной подложке. При отсутствии напряжения на электродах свет не пропускается через второй поляризационный фильтр, плоскость поляризации которого расположена под углом 90° к первому.

Таким образом, IPS обеспечивает в разы лучшую контрастность, а чёрный цвет остается чёрным, а не тёмно-серым. Кроме того, углы обзора составляют 170° как по горизонтали, так и по вертикали. Недостатки технологии обусловлены её достоинствами.

1. Во-первых, чтобы повернуть весь массив расположенных параллельно кристаллов, требуется время. Поэтому время реакции у мониторов на базе IPS, а также эволюционных продолжений этой технологии S-IPS (Super-IPS) и DD-IPS (DualDomain-IPS) выше, чем у TN+film. Среднее значение для этого типа матриц – 35-25 мс.
2. Во-вторых, расположение электродов на одной подложке требует большего напряжения для создания достаточного поля, чтобы повернуть кристаллы в нужное положение. Поэтому мониторы на основе IPS-матриц потребляют больше электроэнергии. В-третьих, требуются более мощные лампы, чтобы просветить панель и при этом обеспечить достаточную яркость.
3. В-четвёртых, эти панели банально дороги, и до недавнего времени устанавливались только в мониторы с большими диагоналями. Одним словом, мониторы на основе матриц этого типа остаются идеальным выбором для дизайнеров и других специалистов, работа которых критична к качеству цветопередачи и некритична к скорости переключения ячеек.

MVA/PVA матрицы

Поскольку с недостатками TN+film бороться стало практически невозможно, а повысить быстродействие S-IPS – так и просто нереально, компания Fujitsu разработала и представила в 1996 году технологию VA (Vertical Alignment). Для коммерческого использования, впрочем, эта технология не подходила и была развита до MVA (Multi-Domain Vertical Alignment). Технология должна была служить компромиссом между быстродействием TN и качеством изображения S-IPS. Потому и реализация во многом схожа с IPS. В этих матрицах кристаллы располагаются параллельно друг к другу и под углом 90° ко второму фильтру. Таким образом, свет попадает во второй фильтр с осью поляризации, направленной под углом 90° к плоскости поляризации фильтра, и поглощается. В результате мы получаем незасвеченный чёрный цвет на экране.

Подавая напряжение на ячейку, мы поворачиваем кристаллы и получаем светящийся пиксель. Недостатком первых матриц VA было то, что цвет резко изменялся при смене угла обзора по горизонтали. Для того, чтобы понять это явление, представьте себе, что кристаллы повернуты на 45 градусов и показывают светло-красный цвет. Теперь смещаемся в одну сторону. Угол обзора растёт, и мы получаем уже намного более насыщенный красный цвет. Смещаясь в другую сторону, мы видим, как цвет уходит в противоположную часть спектра и становится зелёным. Поэтому и была разработана MVA. Суть её состоит в том, что поляризационные фильтры были значительно усложнены, а на стеклянную подложку стали наноситься не плоские электроды, а своеобразные треугольники.

Строение MVA

При отключённом токе кристаллы всегда выстраиваются перпендикулярно подложке, так что, с какой бы стороны мы ни смотрели, всегда будет чёрный. При включённом же токе, как всегда, кристаллы поворачиваются на нужный угол и поворачивают вектор поляризации света. Вот только угол этот – между плоскостью электрода и кристалла. Если мы смотрим под углом, мы всегда увидим только одну зону, кристаллы в которой расположены как раз в таком положении, чтобы не искажать цвет. Вторая зона видна не будет. Нужный цвет под любым углом Подобное решение значительно усложняет как фильтры-поляризаторы, так и сами панели, потому что каждую точку на экране нужно дублировать для двух зон. Как и в S-IPS, у MVA недостатки обусловлены достоинствами. Налицо всё та же инерционность – время отклика выше, чем у TN. Впрочем, на данный момент отличие уже абсолютно некритично: значение достигло 8 мс. Контрастность и яркость намного лучше S-IPS, до 1000:1. Цветопередача матриц MVA считается компромиссной между TN и S-IPS: она не настолько хороша, чтобы применять её для серьёзной работы с полиграфией и дизайном, но намного превышает жутковатые показатели TN+film.

Компания Samsung не пожелала платить лицензионные отчисления Fujitsu и разработала PVA. Впрочем, технологии эти очень похожи, а отличия незначительны. Единственное существенное – большая контрастность, что только плюс. Поэтому довольно часто в характеристиках монитора в графе «тип матрицы» пишут MVA/PVA.

Сравнение типов ЖК-матриц

Параметры ЖК-мониторов Несмотря на то, что время отклика ячейки – далеко не самый важный показатель, чаще всего при выборе монитора покупатель обращает внимание только на этот фактор. Собственно, именно поэтому TN+film и доминирует. Однако при выборе конкретной модели стоит обдуманно взвешивать все характеристики монитора. Время отклика Этот показатель означает минимальное время, за которое ячейка жидкокристаллической панели изменяет цвет. Существуют два способа измерения скорости матрицы: black to black, чёрный-белый-чёрный, и gray to gray, между градациями серого. Эти значения очень сильно различаются. При изменении состояния ячейки между крайними положениями (чёрный-белый) на кристалл подаётся максимальное напряжение, поэтому он поворачивается с максимальной скоростью. Именно так получены значения в 8, 6, а иногда и 4 мс в характеристиках современных мониторов.

При смещении кристаллов между градациями серого на ячейку подаётся намного меньшее напряжение, потому что позиционировать их нужно точно для получения нужного оттенка. Поэтому и времени для этого затрачивается намного больше (для матриц 16 мс – до 27-28 мс). Лишь недавно в конечных продуктах смогли воплотить достаточно логичный способ решения этой проблемы. На ячейку подаётся максимальное напряжение (или сбрасывается до нуля), а в нужный момент моментально выводится на нужное для удержания положения кристалла. Сложностью является чёткое управление напряжением с частотой, превышающей частоту развёртки. Кроме того, импульс нужно высчитывать с учётом начального положения кристаллов. Однако Samsung уже представила модели с технологией Digital Capacitance Compensation, дающей показатели 8-6 мс для матриц PVA.

Контрастность

Значение контрастности определяется по соотношению яркости матрицы в состоянии «чёрный» и «белый». Т.е. чем меньше засвечен чёрный цвет и чем выше яркость белого, тем выше контрастность. Этот показатель критичен для просмотра видео, изображений и, в принципе, для хорошего отображения любого изображения. Выглядит как, например, 250:1, т.е. яркость матрицы в «белом» состоянии – 250 кд/м 2, а в «чёрном» – 1 кд/м 2. Впрочем, такие значения возможны только в случае TN+film, для S-IPS среднее значение – 400:1, а для PVA – до 1000:1. Впрочем, заявленным в характеристиках монитора значениям стоит верить только с натяжкой, потому что это значение замеряется для матрицы, а не для монитора. И замеряется оно на специальном стенде, когда на матрицу подаётся строго стандартное напряжение, подсветка питается строго стандартным током и т.д.

Яркость

Измеряется в кд/м 2. Важна для работы с изображениями, для красочных игр и видео. Зависит от мощности лампы подсветки и, косвенно, от типа матрицы (помните недостатки S-IPS?).

Углы обзора

Обычно указываются значения 170°/170°, впрочем, для TN+film это значение – не больше чем декларация. Требованием при определении углов обзора является сохранение контрастности не ниже 10:1. При этом абсолютно безразлична цветопередача в таком положении, даже если цвета будут инвертированы. Также учитываем, что углы определяются в центре матрицы, а на углы мы, естественно, изначально смотрим под углом.

Цветопередача

До пересечения рубежа в 25 мс при переключении ячейки в порядке чёрный-белый-чёрный все матрицы TN отображали честный 24-битный цвет. Однако в гонке скоростей AU Optronics решила честную цветопередачу отбросить. Начиная с матриц со скоростью 16 мс, все TN+filmобеспечивают только 262 тысячи оттенков (18 бит). Большее же количество оттенков обеспечивается двумя путями: либо перемешиванием точек с разными цветами (дизеринг), либо сменой цвета ячейки при каждом обновлении картинки (Frame Rate Control, FRC). Второй способ «честней», потому как человеческий глаз всё равно не успевает заметить смены цвета на каждом кадре. Подчеркиваем, только матрицы TN+film – 18-битные, матрицы, произведённые по другим технологиям, поддерживают 24-битную цветопередачу.

Модуль подсветки

На базе флюоресцентных ламп

Сквозь тело панели (поляризаторы, электроды, цветофильтры и пр.) проходит лишь незначительная часть изначального светового потока от ламп подсветки, не более 3%. Поэтому собственная яркость модуля подсветки должна быть довольно значительной - как правило, применяемые лампы имеют яркость свыше 30000 кд/м2. Через ЖК-панель проходит около 3% светового потока.

Для подсветки применяются CCFL - флуоресцентные лампы с холодным катодом (без нитей накала катодов). CCFL-лампа представляет собой запечатанную стеклянную тубу, наполненную инертным газом с небольшой примесью ртути. Катоды в данном случае являются равноправными электродами, так как для питания используется переменный ток. В сравнении с лампами с накаливаемым (горячим) катодом, электроды у имеют другое строение и больший размер. Рабочая температура катода существенно отличается: 80-150°C против приблизительно 900°C у ламп с горячим катодом, при близкой температуре самой лампы - 30-75°C и 40°C соответственно. Рабочее напряжение для CCFL составляет 600-900 В, пусковое напряжение - 900-1600 В (цифры достаточно условные, так как спектр применяемых ламп очень широк). Образование света происходит при ионизации газа, а необходимым условием ее возникновения в лампе с холодным катодом является высокое напряжение. Поэтому для запуска такой лампы требуется на несколько сотен микросекунд подать на электроды напряжение, значительно превышающее рабочее. Приложенное высокое переменное напряжение вызывает ионизацию газа и пробой зазора между электродами, возникает разряд.

Пробой разрядного промежутка происходит по следующим причинам. В обычных условиях наполняющий лампу газ является диэлектриком. При появлении электрического поля небольшое количество ионов и электронов, всегда присутствующее в объеме газа, приходит в движение. Если подать на электроды достаточно высокое напряжение, электрическое поле сообщает ионам настолько высокую скорость, что при столкновении с нейтральными молекулами происходит выбивание из них электронов и образование ионов. Вновь образовавшиеся электроны и ионы, двигаясь под воздействием поля, также вступают в процесс ионизации, процесс принимает лавинообразный характер. После того, как ионы начинают получать достаточную энергию, чтобы выбивать электроны ударами о катод, возникает самостоятельный разряд. В отличие от ламп с горячим катодом, где разряд является дуговым, тип разряда в CCFL - тлеющий.

Максимальный цветовой охват в идеале могла бы обеспечить комбинация монохроматических источников основных цветов и качественных цветофильтров. На роль «квазимонохроматических» источников света могут претендовать так называемые лазерные светодиоды, но технология производства пока не обеспечивает рентабельность их применения в модулях подсветки. Поэтому на данный момент луший цветовой охват позволяют достичь модули подсветки на основе RGB-пакетов светодиодов.

Для формирования напряжения в несколько сотен вольт, необходимого для работы ламп, используются специальные преобразователи - инверторы. Регулировка яркости CCFLосуществляется двумя способами. Первый заключается в изменении тока разряда в лампе. Значение тока в разряде составляет 3-8 мА, значительная часть ламп имеет еще более узкий диапазон. При меньшем токе страдает равномерность свечения, при большем - существенно сокращается срок службы лампы. Недостаток этого способа регулировки состоит в том, что он позволяет изменять яркость в очень небольшом диапазоне, существенное ее снижение при этом невозможно. Поэтому мониторы с такой регулировкой при работе в условиях слабого внешнего освещения часто оказываются излишне яркими даже при нулевом значении яркости. При втором способе генерируется широтноимпульсная модуляция (ШИМ) питающего лампы напряжения (осуществляется управление шириной, т.е. длительностью импульса, за счет изменения ширины единичного импульса регулируется средний уровень напряжения.). В недостатки такому способу иногда приписывается появление мерцания ламп при реализации ШИМ на низкой частоте - 200 Гц и ниже, по сути же регулировка с помощью ШИМ представляет собой наиболее разумный подход, так как позволяет изменять яркость в широком диапазоне.

Для равномерного распределения света ламп применяется система из световодов, рассеивателей и призм. Вариантов организации распределения света существует множество. Решения с расположением ламп по верхней и нижней торцевым сторонам панели являются наиболее распространенными, такая компоновка позволяет значительно снизить общую толщину изделия. В 17- и 19-дюймовых модулях, как правило, устанавливается четыре лампы: две по верхней стороне и две по нижней. В торцевой части корпуса подобных панелей существуют специальные технологические отверстия, поэтому разбирать корпус для извлечения ламп не требуется. Лампы при такой компоновке часто объединены в блоки из двух штук. Другим вариантом является расположение ламп по всей площади обратной стороны модуля- такое решение применяется в многоламповых панелях с количеством ламп восемь штук и более, а также при использовании U-образных CCFL.Минимальный срок службы ламп производителями панелей в настоящее время обычно указывается от сорока до пятидесяти тысяч часов (срок службы определяется как время, за которое светимость ламп снижается на 50%).

На базе светодиодов

Помимо флюоресцентных ламп в качестве источника света могут также использоваться светодиоды (LED). Модули подсветки на базе светодиодов строятся либо на «белых» светодиодах, либо на пакетах светодиодов основных цветов (RGB-LED). Наибольший цветовой охват дают пакеты RGB-LED. Дело в том, что «белый» светодиод представляет собой синий светодиод с желтым люминофорным покрытием, либо ультрафиолетовый светодиод с комбинацией «красного», «зеленого» и «синего» люминофорного покрытия. Спектр «белых» светодиодов не избавлен от всех недостатков спектра флюоресцентных ламп. Кроме того, в отличие от «белых» светодиодов, пакет RGB-LED позволяет в оперативном режиме корректировать цветовую температуру подсветки за счет раздельного управления интенсивностью свечения каждой группы светодиодов основных цветов. В итоге, достигаются две цели: - расширяется цветовой охват за счет более идеального спектра подсветки, - расширяются возможности цветокалибровки: к типовому методу на основе таблиц пересчета цветовых координат для пикселей изображения добавляется возможность корректировки цветового баланса задней подсветки. Большая крутизна вольт-амперной характеристики светодиодов не позволяет плавно регулировать яркость излучения в широких диапазонах. Но поскольку прибор допускает работу в импульсном режиме, на практике для регулировки яркости светодиодов (как и для флюоресцентных ламп) чаще всего применяется метод широтно-импульсной модуляции.

Здравствуйте, уважаемые читатели блога сайт. Сегодня поговорим об устройстве жидкокристаллического (жк) монитора, точнее о его дисплее. Ведь именно экран монитора, это то место, на которое мы с вами дольше всего смотрим при работе за компьютером.

Надо сказать, современные жидкокристаллические мониторы в значительной степени отличаются от своих "предшественников" - ЭЛТ мониторов (мониторов с электронно-лучевыми трубками), которые сейчас уже нигде не продаются. Вообще, мониторы с электронно-лучевой трубкой стали активно исчезать с прилавков магазинов электроники уже начиная года так с 2007. И это было обусловлено рядом причин, о которых будет сказано чуть ниже.

Рано или поздно это должно было произойти, я имею ввиду массовый переход на жидкокристаллические мониторы, несмотря на скептическое отношение к ним большинства пользователей, уже владеющих ЭЛТ. И действительно, первые модели ЖК мониторов обладали рядом недостатков, которых лишены современные модели, и главным недостатком пожалуй были очень небольшие углы обзора, в основном по горизонтали. Картинка инвертировалась и уходила в негатив буквально при малейшем отклонении головы от положения, когда взгляд падал строго перпендикулярно плоскости экрана.

Вторым аргументом "в пользу" мониторов с электронно-лучевыми трубками служило то, что жк мониторы на первых порах обладали действительно малым временем отклика матрицы, причем это было заметно невооруженным взглядом, когда динамическая смена картинки (например при просмотре фильма) сопровождалась всевозможными шлейфами и артефактами на экране.

Но почему же несмотря на "сырость" тогдашних ЖК мониторов, они все же получили массовую популярность? Я думаю дело в том, что ЭЛТ тоже не были лишены недостатков, они имели большие габариты, часто их глубина (толщина) была примерно равна диагонали самого экрана. К тому же, длительное пребывание за ними приводило к быстрому утомлению, в основном из-за мерцания и интенсивного электромагнитного излучения. Ну а поскольку прогресс идет в направлении уменьшения устройств и их технологического совершенствования, то логично было бы предсказать такую популярность, какую на сегодняшний день имеют LCD мониторы.

Главное отличие ЭЛТ от ЖК мониторов

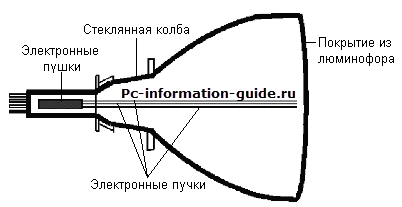

В основе работы ЭЛТ монитора лежит специальная стеклянная трубка, внутри которой вакуум. Так же, внутри стеклянной колбы находятся электронные пушки, испускающие поток заряженных частиц (электронов).

Эти электроны заставляют светиться точки люминофора, которым тонким слоем изнутри покрыта передняя стенка электронно-лучевой трубки. То есть энергия электронов превращается в свет, вот эти самые светящиеся точки и формируют изображение.

Принцип работы ЖК монитора совершенно иной. Здесь уже нет никаких трубок, а изображение формируется совершенно другим способом. Жидкокристаллические дисплеи уже имеют в своем названии указание на то, с помощью чего создается изображение на экране. Да да, именно жидкие кристаллы, которые были открыты еще в 1888 году, играют ключевую роль в формировании картинки.

Устройство LCD монитора больше напоминает слоеный пирог, каждый слой имеет свое назначение. Итак, можно выделить несколько слоев, из которых и состоит наш монитор.

Первый слой - это система подсветки ЖК матрицы, она может быть выполнена с применением люминесцентных ламп с холодным катодом, либо светодиодов. Вторым слоем идет рассеивающий фильтр, который позволяет повысить уровень равномерности подсветки всей матрицы. Далее идет первый вертикальный поляризационный фильтр, который пропускает только вертикально направленные световые волны. Четвертым слоем представлена сама матрица, представляющая собой две прозрачные стеклянные пластины, между которыми расположены молекулы поляризационного вещества - жидкие кристаллы. Пятым слоем идут специальные цветофильтры, отвечающие за окрас каждого субпикселя. Ну и последним слоем идет второй, уже горизонтальный поляризационный фильтр, который, как вы уже наверное догадались, пропускает только лишь горизонтальные волны. Вот и все устройство ЖК монитора. Разберем подробнее.

В жидкокристаллической матрице каждый кристалл отвечает за определенную точку в изображении на экране. Когда монитор работает, свет от системы подсветки проходит через слой жидких кристаллов и зритель видит некую "мозаику" из пикселей, окрашенных в разные цвета. Каждый пиксель состоит из трех субпикселей, красного, зеленого и синего.

С помощью этих трех базовых цветов экран способен отображать до 17 млн. различных оттенков цветов. Такая глубина цвета достигается различным количеством света, проходящего через каждый пиксель. 17 миллионов возможных сочетаний - 17 млн. возможных цветов.

Даже видео имеется, где крупным планом показана структура пикселей LCD монитора.

Любой свет, как известно, имеет направление, поскольку это еще и электромагнитная волна, она еще имеет поляризацию. Луч может быть вертикальным, горизонтальным, иметь любой промежуточный угол.

Очень важно, учитывая, что первый фильтр пропускает только вертикально направленные лучи. Излучение проходит сквозь каждый субпиксель и достигает второго поляризационного фильтра, который пропускает только горизонтальные лучи. Иначе говоря, не весь свет, излученный системой подсветки способен дойти до пользователя.

Кристаллы изменяют поляризацию световой волны , чтобы она прошла через второй фильтр. Вообще, жидкие кристаллы - крайне интересная субстанция. Их молекулы действительно ведут себя, как молекулы жидкого вещества, находясь в постоянном движении. Но как и положено кристаллам, их ориентация остается неизменной.

Новое время - новые технологии. Постепенно мы уже отвыкаем от старых и громоздких ЭЛТ мониторов для персональных компьютеров. На смену пришли новые, тонкие, легкие и удобные жидкокристаллические мониторы (ЖК LCD мониторы). Именно о них мы и расскажем в данном обзоре. Обозначим все плюсы и минусы ЖК мониторов.

Жидкокристаллический монитор, ЖК LCD монитор, устройство и назначение мониторов

ЖК-монитор (жидкокристаллический монитор, дисплей) – это плоский монитор на основе жидких кристаллов. ЖК-монитор, LCD (англ. liquid crystal display), плоский индикатор, плоский дисплей. LCD TFT (англ. TFT - thin film transistor - тонкоплёночный транзистор) - одно из названий жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами. Усилитель TFT для каждого субпиксела применяется для повышения быстродействия, контрастности и чёткости изображения. Основными производителями ЖК мониторов являются такие фирмы: Acer ADI Apple Bridge Compaq CTX Eizo Hitachi Hyundai IBM iiyama LG MAG MITSUBISHI NEC Nokia Panasonic Radius Philips Samsung Scott Sony ViewSonic OptiQuest. Да, кто бы мог подумать, что производителей ЖК мониторов так много. Но как уверили нас специалисты по ремонту ЖК мониторов в Минске , на самом деле распространены в Беларуси от силы 6-7 производителей мониторов. Остальные по-большому счету к Беларуси не относятся и официально не ввозятся. Тем более в минском сервисном центре по ремонту мониторов попросили предупредить в данной статье-обзоре, что покупать ЖК мониторы неизвестных производителей нежелательно. Как правило они не долговечны, а официальной гарантии или авторизированных сервисных центров на территории РБ нет. На момент написания обзора ЖК мониторов средняя стоимость мониторов в Минске составляет от 150 до 500 у.е в зависимости от производителя, технологии и расширения монитора.

Назначение и устройство ЖК-монитора

Назначение ЖК-монитора. Жидкокристаллический монитор предназначен для отображения графической информации с компьютера, TV-приёмника, цифрового фотоаппарата и пр. Изображение формируется с помощью отдельных элементов, как правило, через систему развёртки. Простые приборы (электронные часы, телефоны, плееры, термометры и пр.) могут иметь монохромный или 2-5 цветный дисплей. Многоцветное изображение формируется с помощью RGB-триад. На сегодняшний день (2008) в большинстве настольных мониторов на основе TN- (и некоторых *VA) матриц, и во всех дисплеях ноутбуков используются матрицы с 18-битным цветом(6 бит на канал), 24-битность эмулируется мерцанием с дизерингом.
Устройство ЖК-монитора. Каждый пиксел ЖК-дисплея состоит из слоя молекул между двумя прозрачными электродами, и двух поляризационных фильтров, плоскости поляризации которых (как правило) перпендикулярны. В отсутствие жидких кристаллов свет, пропускаемый первым фильтром, практически полностью блокируется вторым. Поверхность электродов, контактирующая с жидкими кристаллами, специально обработана для изначальной ориентации молекул в одном направлении. В TN-матрице эти направления взаимно перпендикулярны, поэтому молекулы в отсутствие напряжения выстраиваются в винтовую структуру. Эта структура преломляет свет таким образом, что до второго фильтра плоскость его поляризации поворачивается, и через него он проходит уже без потерь. Если не считать поглощения первым фильтром половины неполяризованного света - ячейку можно считать прозрачной. Если же к электродам приложено напряжение - молекулы стремятся выстроиться в направлении поля, что искажает винтовую структуру. При этом силы упругости противодействуют этому, и при отключении напряжения молекулы возвращаются в исходное положение. При достаточной величине поля практически все молекулы становятся параллельны, что приводит к непрозрачности структуры. Изменяя напряжение монитора, можно управлять степенью прозрачности. Если постоянное напряжение приложено в течении долгого времени - жидкокристаллическая структура может деградировать из-за миграции ионов. Для решения этой проблемы применяется переменный ток, или изменение полярности поля при каждой адресации ячейки (непрозрачность структуры не зависит от полярности поля). Во всей матрице ЖК можно управлять каждой из ячеек индивидуально, но при увеличении их количества это становится трудновыполнимо, т.к. растёт число требуемых электродов. Поэтому практически везде применяется адресация по строкам и столбцам. Проходящий через ячейки свет может быть естественным - отражённым от подложки (в ЖК-дисплеях без подсветки). Но чаще применяют искусственный источник света, кроме независимости от внешнего освещения это также стабилизирует свойства полученного изображения. Таким образом полноценный ЖК-монитор состоит из электроники, обрабатывающей входной видеосигнал, ЖК-матрицы, модуля подсветки, блока питания и конечно же самого корпуса. Именно совокупность этих составляющих определяет свойства ЖК монитора в целом, хотя некоторые технические характеристики монитора важнее других. Например, многие белорусы очень часто, покупая монитор смотрят на внешний облик (так называемый "красивый монитор"), хотя на самом деле корпус монитора второстепенный компанент.

Новые и старые технологии ЖКИ (TN+film, Vertical Alignment, In-Plane Switching), история ЖК мониторов

Жидкокристаллические мониторы были разработаны в еще далеком 1963 году в исследовательском центре Давида Сарнова компании RCA, Принстон, штат Нью-Джерси. Основные технологии при изготовлении ЖК дисплеев: TN+film, IPS и MVA. Различаются эти технологии геометрией поверхностей, полимера, управляющей пластины и фронтального электрода. Большое значение имеют чистота и тип полимера со свойствами жидких кристаллов, применённый в конкретных разработках. Время отклика ЖК мониторов, сконструированных по технологии SXRD (англ. Silicon X-tal Reflective Display - это кремниевая отражающая жидкокристаллическая матрица), уменьшено до 5 мс. Компании Sony, Sharp и Philips совместно разработали технологию PALC (англ. Plasma Addressed Liquid Crystal - плазменное управление жидкими кристаллами), которая соединила в себе преимущества ЖК- (яркость и сочность цветов, контрастность) и плазменных панелей (большие углы видимости по горизонту и вертикали, высокую скорость обновления). В качестве регулятора яркости в этих дисплеях используются газоразрядные плазменные ячейки, а для цветовой фильтрации применяется ЖК-матрица. Технология PALC позволяет адресовать каждый пиксель дисплея по отдельности, а это означает непревзойдённую управляемость и качество изображения.

Технология ЖК TN+film (Twisted Nematic + film)

Последняя часть film в названии технологии ЖК означает дополнительный слой, применяемый для увеличения угла обзора (ориентировочно - от 90° до 150°). В настоящее время приставку film часто опускают, называя такие матрицы просто TN. К сожалению, способа улучшения контрастности и времени отклика для панелей TN пока не нашли, причём время отклика у данного типа матриц является на настоящий момент одним из лучших, а вот уровень контрастности - нет. TN + film - самая простая технология. Матрица TN + film работает следующим образом: если к субпикселям не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И так как направление поляризации фильтра на второй пластине составляет угол в 90° с направлением поляризации фильтра на первой пластине, свет не проходит через него. Если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка. К достоинствам данной технологии ЖК можно отнести самое маленькое время отклика среди современных матриц, а также невысокую себестоимость. Недостатки технологии Twisted Nematic + film: худшая цветопередача, наименьшие углы обзора

Технология ЖК VA (Vertical Alignment)

MVA (Multi-domain Vertical Alignment). Эта технология разработана компанией Fujitsu как компромисс между TN и IPS технологиями. Горизонтальные и вертикальные углы обзора для матриц MVA составляют 160° (на современных моделях мониторов до 176-178°), при этом благодаря использованию технологий ускорения (RTC) эти матрицы не сильно отстают от TN+Film по времени отклика, но значительно превышают характеристики последних по глубине цветов и точности их воспроизведения.MVA стала наследницей технологии VA, представленной в 1996 году компанией Fujitsu. Жидкие кристаллы матрицы VA при выключенном напряжении выровнены перпендикулярно по отношению ко второму фильтру, то есть не пропускают свет. При приложении напряжения кристаллы поворачиваются на 90°, и на экране появляется светлая точка. Как и в IPS-матрицах, пиксели при отсутствии напряжения не пропускают свет, поэтому при выходе из строя видны как чёрные точки. Достоинствами технологии MVA являются глубокий чёрный цвет и отсутствие как винтовой структуры кристаллов, так и двойного магнитного поля. Недостатки MVA в сравнении с S-IPS: пропадание деталей в тенях при перпендикулярном взгляде, зависимость цветового баланса изображения от угла зрения. Аналогами MVA являются технологии: PVA (Patterned Vertical Alignment) от Samsung. Super PVA от Samsung. Super MVA от CMO. Матрицы MVA/PVA считаются компромиссом между TN и IPS, как по стоимости, так и по потребительским качествам.

Технология ЖК IPS (In-Plane Switching)

Технология ЖК In-Plane Switching была разработана компаниями Hitachi и NEC и предназначалась для избавления от недостатков TN + film. Однако, хотя с помощью IPS удалось добиться увеличения угла обзора до 170° в ЖК мониторах, а также высокой контрастности и цветопередачи, время отклика осталось на низком уровне. На настоящий момент матрицы, изготовленные по технологии IPS, - единственные из ЖК-мониторов, всегда передающие полную глубину цвета RGB - 24 бита, по 8 бит на канал. Старые TN-матрицы имеют 6-бит на канал, как и часть MVA. Если к матрице IPS не приложено напряжение, молекулы жидких кристаллов не поворачиваются. Второй фильтр всегда повернут перпендикулярно первому, и свет через него не проходит. Поэтому отображение чёрного цвета близко к идеалу. При выходе из строя транзистора «битый» пиксель для панели IPS будет не белым, как для матрицы TN, а чёрным. При приложении напряжения молекулы жидких кристаллов поворачиваются перпендикулярно своему начальному положению и пропускают свет. IPS в настоящее время вытеснено технологией S-IPS (Super-IPS, Hitachi 1998 год), которая наследует все преимущества технологии IPS с одновременным уменьшением времени отклика. Но, несмотря на то, что цветность S-IPS панелей приблизилась к обычным мониторам ЭЛТ, контрастность всё равно остаётся слабым местом. S-IPS активно используется в панелях размером от 20". LG.Philips, Dell и NEC остаются единственными производителями панелей по данной технологии. AS-IPS (Advanced Super IPS - расширенная супер-IPS) - также была разработана корпорацией Hitachi в 2002 году. В основном улучшения касались уровня контрастности обычных панелей S-IPS, приблизив его к контрастности S-PVA панелей. AS-IPS также используется в качестве названия для мониторов корпорации NEC (например, NEC LCD20WGX2) созданных по технологии S-IPS, разработанной консорциумом LG.Philips. A-TW-IPS (Advanced True White IPS - расширенная IPS с настоящим белым) - разработана LG.Philips для корпорации NEC. Представляет собой S-IPS панель с цветовым фильтром TW (True White - «настоящий белый») для придания белому цвету большей реалистичности и расширению цветового диапазона. Этот тип панелей используется при создании профессиональных мониторов для использования в фотолабораториях и/или издательствах. AFFS (Advanced Fringe Field Switching, неофициальное название S-IPS Pro). Технология является дальнейшим улучшением IPS, разработана компанией BOE Hydis в 2003 году. Усиленная мощность электрического поля позволила добиться ещё больших углов обзора и яркости, а также уменьшить межпиксельное расстояние. Дисплеи на основе AFFS в основном применяются в планшетных ПК, на матрицах производства Hitachi Displays.

Выводы преимущества и недостатки ЖК мониторов (плюсы и минусы)

В настоящее время в ИТ сфере ЖК-мониторы являются основным, бурно развивающимся направлением в технологии мониторов. К их преимуществам можно отнести: малый размер и вес в сравнении с ЭЛТ. У ЖК-мониторов, в отличие от ЭЛТ, нет видимого мерцания, дефектов фокусировки и сведения лучей, помех от магнитных полей, проблем с геометрией изображения и четкостью. Энергопотребление ЖК-мониторов в 2-4 раза меньше, чем у ЭЛТ и плазменных экранов сравнимых размеров. Энергопотребление ЖК-мониторов на 95 % определяется мощностью ламп подсветки или светодиодной матрицы подсветки (англ. backlight - задний свет) ЖК-матрицы. Во многих мониторах для настройки пользователем яркости свечения экрана используется широтно-импульсная модуляция ламп подсветки частотой от 150 до 400 и более герц. Светодиодная подсветка в основном используется в небольших ЖК дисплеях, хотя в последние годы она все шире применяется в ноутбуках (ноутбуки Sony - лидеры) и даже в настольных мониторах. Несмотря на технические трудности её реализации, она имеет и очевидные преимущества перед флуоресцентными лампами, например более широкий спектр излучения, а значит, и цветовой охват. С другой же стороны, ЖК-мониторы имеют и недостатки, часто принципиально трудноустранимые, например: В отличие от ЭЛТ мониторов, могут отображать чёткое изображение лишь в одном разрешении. Остальные достигаются интерполяцией с потерей чёткости. Причем слишком низкие разрешения (например 320×200) вообще не могут быть отображены на многих ЖК мониторах. Цветовой охват ЖК мониторов и точность цветопередачи ниже, чем у плазменных панелей и ЭЛТ соответственно. На многих мониторах есть неустранимая неравномерность передачи яркости (полосы в градиентах). Многие из ЖК-мониторов имеют сравнительно малый контраст и глубину чёрного цвета. Повышение фактического контраста часто связано с простым усилением яркости подсветки, вплоть до некомфортных значений (поэтому многие дизайнеры работают на ЭЛТ мониторах). Широко применяемое глянцевое покрытие матрицы влияет лишь на субъективную контрастность в условиях внешнего освещения. Из-за жёстких требований к постоянной толщине матриц существует проблема неравномерности однородного цвета (неравномерность подсветки). Фактическая скорость смены изображения также остаётся ниже, чем у ЭЛТ и плазменных дисплеев. Технология overdrive решает проблему скорости лишь частично. Зависимость контраста от угла обзора до сих пор остаётся существенным минусом технологии. Массово производимые ЖК-мониторы плохо защищены от повреждений. Особенно чувствительна матрица, незащищённая стеклом. При сильном нажатии возможна необратимая деградация. Также существует проблема дефектных пикселей. Предельно допустимое количество дефектных пикселей, в зависимости от размеров экрана, определяется в международном стандарте ISO 13406-2. Стандарт определяет 4 класса качества ЖК-мониторов. Самый высокий класс первый, он вообще не допускает наличия дефектных пикселей в ЖК мониторе. Самый низкий класс четветрый, допускает наличие до 262 дефектных пикселей на 1 миллион работающих в мониторе. Вопреки расхожему мнению пиксели ЖК-мониторов деградируют, хотя скорость деградации наименьшая из всех технологий отображения, за исключением лазерных дисплеев не подверженных деградации пикселей. Перспективной технологией, которая может заменить ЖК-мониторы, часто считают OLED-дисплеи. С другой стороны, эта технология встретила сложности в массовом производстве, особенно для матриц с большой диагональю. Напоминаем все пользователям, что обсудить мониторы, задать вопросы о эксплуатации, покупке, продаже и настройке ЖК мониторов можно на нашем компьютерном форуме.

Сейчас технология плоскопанельных мониторов, и жидкокристаллических в том числе, является наиболее перспективной. Хотя в настоящее время на долю ЖК-мониторов приходится лишь около 10% продаж во всем мире, этот сектор рынка является наиболее быстрорастущим (65% в год).

Принцип работы

Экраны LCD-мониторов (Liquid Crystal Display, жидкокристаллические мониторы) сделаны из вещества (цианофенил), которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Фактически это жидкости, обладающие анизотропией свойств (в частности оптических), связанных с упорядоченностью в ориентации молекул.
Как ни странно, но жидкие кристаллы старше ЭЛТ почти на десять лет, первое описание этих веществ было сделано еще в 1888 г. Однако долгое время никто не знал, как их применить на практике: есть такие вещества и все, и никому, кроме физиков и химиков, они не были интересны. Итак, жидкокристаллические материалы были открыты еще в 1888 году австрийским ученым Ф. Ренитцером, но только в 1930-м исследователи из британской корпорации Marconi получили патент на их промышленное применение. Впрочем, дальше этого дело не пошло, поскольку технологическая база в то время была еще слишком слаба. Первый настоящий прорыв совершили ученые Фергесон (Fergason) и Вильямс (Williams) из корпорации RCA (Radio Corporation of America). Один из них создал на базе жидких кристаллов термодатчик, используя их избирательный отражательный эффект, другой изучал воздействие электрического поля на нематические кристаллы. И вот в конце 1966 г. корпорация RCA продемонстрировала прототип LCD-монитора – цифровые часы. Значительную роль в развитии LCD-технологии сыграла корпорация Sharp. Она и до сих пор находится в числе технологических лидеров. Первый в мире калькулятор CS10A был произведен в 1964 г. именно этой корпорацией. В октябре 1975 г. уже по технологии TN LCD были изготовлены первые компактные цифровые часы. Во второй половине 70-х начался переход от восьмисегментных жидкокристаллических индикаторов к производству матриц с адресацией каждой точки. Так, в 1976 г. Sharp выпустила черно-белый телевизор с диагональю экрана 5,5 дюйма, выполненного на базе LCD-матрицы разрешением 160х120 пикселов.
Работа ЖКД основана на явлении поляризации светового потока. Известно, что так называемые кристаллы поляроиды способны пропускать только ту составляющую света, вектор электромагнитной индукции которой лежит в плоскости, параллельной оптической плоскости поляроида. Для оставшейся части светового потока поляроид будет непрозрачным. Таким образом поляроид как бы "просеивает" свет, данный эффект называется поляризацией света. Когда были изучены жидкие вещества, длинные молекулы которых чувствительны к электростатическому и электромагнитному полю и способны поляризовать свет, появилась возможность управлять поляризацией. Эти аморфные вещества за их схожесть с кристаллическими веществами по электрооптическим свойствам, а также за способность принимать форму сосуда, назвали жидкими кристаллами.
Основываясь на этом открытии и в результате дальнейших исследований, стало возможным обнаружить связь между повышением электрического напряжения и изменением ориентации молекул кристаллов для обеспечения создания изображения. Первое свое применение жидкие кристаллы нашли в дисплеях для калькуляторов и в электронных часах, а затем их стали использовать в мониторах для портативных компьютеров. Сегодня, в результате прогресса в этой области, начинают получать все большее распространение LCD-дисплеи для настольных компьютеров.

Экран LCD монитора представляет собой массив маленьких сегментов (называемых пикселями), которыми можно манипулировать для отображения информации. LCD монитор имеет несколько слоев, где ключевую роль играют две панели, сделанные из свободного от натрия и очень чистого стеклянного материала, называемого субстрат или подложка, которые собственно и содержат тонкий слой жидких кристаллов между собой [см. рис. 2.1]. На панелях имеются бороздки, которые направляют кристаллы, сообщая им специальную ориентацию. Бороздки расположены таким образом, что они параллельны на каждой панели, но перпендикулярны между двумя панелями. Продольные бороздки получаются в результате размещения на стеклянной поверхности тонких пленок из прозрачного пластика, который затем специальным образом обрабатывается. Соприкасаясь с бороздками, молекулы в жидких кристаллах ориентируются одинаково во всех ячейках. Молекулы одной из разновидностей жидких кристаллов (нематиков) при отсутствии напряжения поворачивают вектор электрического (и магнитного) поля в световой волне на некоторый угол в плоскости, перпендикулярной оси распространения пучка. Нанесение бороздок на поверхность стекла позволяет обеспечить одинаковый угол поворота плоскости поляризации для всех ячеек. Две панели расположены очень близко друг к другу. Жидкокристаллическая панель освещается источником света (в зависимости от того, где он расположен, жидкокристаллические панели работают на отражение или на прохождение света).

Плоскость поляризации светового луча поворачивается на 90° при прохождении одной панели [см. рис. 2.2].
При появлении электрического поля, молекулы жидких кристаллов частично выстраиваются вертикально вдоль поля, угол поворота плоскости поляризации света становится отличным от 90 градусов и свет беспрепятственно проходит через жидкие кристаллы [см. рис. 2.3].
Поворот плоскости поляризации светового луча незаметен для глаза, поэтому возникла необходимость добавить к стеклянным панелям еще два других слоя, представляющих собой поляризационные фильтры. Эти фильтры пропускают только ту компоненту светового пучка, у которой ось поляризации соответствует заданному. Поэтому при прохождении поляризатора пучок света будет ослаблен в зависимости от угла между его плоскостью поляризации и осью поляризатора. При отсутствии напряжения ячейка прозрачна, так как первый поляризатор пропускает только свет с соответствующим вектором поляризации. Благодаря жидким кристаллам вектор поляризации света поворачивается, и к моменту прохождения пучка ко второму поляризатору он уже повернут так, что проходит через второй поляризатор без проблем [см. рис 2.4а].

В присутствии электрического поля поворота вектора поляризации происходит на меньший угол, тем самым второй поляризатор становится только частично прозрачным для излучения. Если разность потенциалов будет такой, что поворота плоскости поляризации в жидких кристаллах не произойдет совсем, то световой луч будет полностью поглощен вторым поляризатором, и экран при освещении сзади будет спереди казаться черным (лучи подсветки поглощаются в экране полностью) [см. рис 2.4б]. Если расположить большое число электродов, которые создают разные электрические поля в отдельных местах экрана (ячейки), то появится возможность при правильном управлении потенциалами этих электродов отображать на экране буквы и другие элементы изображения. Электроды помещаются в прозрачный пластик и могут иметь любую форму. Технологические новшества позволили ограничить их размеры величиной маленькой точки, соответственно на одной и той же площади экрана можно расположить большее число электродов, что увеличивает разрешение LCD монитора, и позволяет нам отображать даже сложные изображения в цвете. Для вывода цветного изображения необходима подсветка монитора сзади, таким образом, чтобы свет исходил из задней части LCD дисплея. Это необходимо для того, чтобы можно было наблюдать изображение с хорошим качеством, даже если окружающая среда не является светлой. Цвет получается в результате использования трех фильтров, которые выделяют из излучения источника белого света три основные компоненты. Комбинируя три основные цвета для каждой точки или пикселя экрана, появляется возможность воспроизвести любой цвет.
Вообще-то в случае с цветом несколько возможностей: можно сделать несколько фильтров друг за другом (приводит к малой доле проходящего излучения), можно воспользоваться свойством жидкокристаллической ячейки - при изменении напряженности электрического поля угол поворота плоскости поляризации излучения изменяется по-разному для компонент света с разной длиной волны. Эту особенность можно использовать для того, чтобы отражать (или поглощать) излучение заданной длины волны (проблема состоит в необходимости точно и быстро изменять напряжение). Какой именно механизм используется, зависит от конкретного производителя. Первый метод проще, второй эффективнее.
Первые LCD дисплеи были очень маленькими, около 8 дюймов, в то время как сегодня они достигли 15" размеров для использования в ноутбуках, а для настольных компьютеров производятся 20" и более LCD мониторы. Вслед за увеличением размеров следует увеличение разрешения, следствием чего является появление новых проблем, которые были решены с помощью появившихся специальных технологий, все это мы опишем далее. Одной из первых проблем была необходимость стандарта в определении качества отображения при высоких разрешениях. Первым шагом на пути к цели было увеличение угла поворота плоскости поляризации света в кристаллах с 90° до 270° с помощью STN технологии.

Преимущества и недостатки ЖК-мониторов

Среди преимуществ TFT можно отметить отличную фокусировку, отсутствие геометрических искажений и ошибок совмещения цветов. Кроме того, у них никогда не мерцает экран. Почему? Ответ прост - в этих дисплеях не используется электронный луч, рисующий слева направо каждую строку на экране. Когда в ЭЛТ этот луч переводится из правого нижнего в левый верхний угол, изображение на мгновение гаснет (обратный ход луча). Напротив, пиксели дисплея TFT никогда не гаснут, они просто непрерывно меняют интенсивность своего свечения.
В таблице 1.1 показаны все главные отличия рабочих характеристик для разных типов дисплеев:

Таблица 1.1. Сравнительные характеристики ЭЛТ и ЖК-мониторов.

Условные обозначения: (+ ) достоинство, (~ ) допустимо, (- ) недостаток

Из таблицы 1.1 следует, что дальнейшее развитие ЖК-мониторов будет связано с повышением четкости и яркости изображения, увеличением угла обзора и уменьшением толщины экрана. Так, например, уже существуют перспективные разработки LCD-мониторов, выполненных по технологии с использованием поликристаллического кремния. Это позволяет, в частности, создавать очень тонкие устройства, поскольку микросхемы управления размещаются в этом случае непосредственно на стеклянной подложке дисплея. Кроме того, новая технология обеспечивает высокую разрешающую способность на сравнительно небольшом по размеру экране (1024x768 точек на 10,4-дюймовом экране).

STN, DSTN, TFT, S-TFT

STN - это сокращение, означающее "Super Twisted Nematic".Технология STN позволяет увеличить торсионный угол (угол кручения) ориентации кристаллов внутри LCD дисплея с 90° до 270°, что обеспечивает лучшую контрастность изображения при увеличении размеров монитора.
Часто STN ячейки используются в паре. Такая конструкция называется DSTN (Double Super Twisted Nematic), в которой одна двухслойная DSTN-ячейка состоит из 2 STN-ячеек, молекулы которых при работе поворачиваются в противоположные стороны. Свет, проходя через такую конструкцию в "запертом" состоянии, теряет большую часть своей энергии. Контрастность и разрешающая способность DSTN достаточно высокая, поэтому появилась возможность изготовить цветной дисплей, в котором на каждый пиксель приходится три ЖК-ячейки и три оптических фильтра основных цветов. Цветные дисплеи не способны работать от отраженного света, поэтому лампа задней подсветки -- их обязательный атрибут. Для сокращения габаритов лампа находится с боку, а напротив нее зеркало [см. рис. 2.5], поэтому большинство LCD-матриц в центре имеют яркость выше, чем по краям (это не относится к настольным ЖК мониторам).

Также STN ячейки используются в режиме TSTN (Triple Super Twisted Nematic), когда два тонких слоя полимерной пленки добавляются для улучшения цветопередачи цветных дисплеев или для обеспечения хорошего качества монохромных мониторов.
Термин пассивная матрица (passive matrix) появился в результате разделения монитора на точки, каждая из которых, благодаря электродам, может задавать ориентацию плоскости поляризации луча, независимо от остальных, так что в результате каждый такой элемент может быть подсвечен индивидуально для создания изображения. Матрица называется пассивной, потому что технология создания LCD дисплеев, которая была описана выше, не может обеспечить быструю смену информации на экране. Изображение формируется строка за строкой путем последовательного подвода управляющего напряжения на отдельные ячейки, делающего их прозрачными. Из-за довольно большой электрической емкости ячеек напряжение на них не может изменяться достаточно быстро, поэтому обновление картинки происходит медленно. Такой дисплей имеет много недостатков с точки зрения качества, потому что изображение не отображается плавно и дрожит на экране. Маленькая скорость изменения прозрачности кристаллов не позволяет правильно отображать движущиеся изображения.
Для решения части вышеописанных проблем применяют специальные технологии, Для улучшения качества динамического изображения было предложено увеличить количество управляющих электродов. То есть вся матрица разбивается на несколько независимых подматриц (Dual Scan DSTN - два независимых поля развертки изображения), каждая из которых содержит меньшее количество пикселей, поэтому поочередное управление ими занимает меньше времени. В результате чего можно сократить время инерции ЖК.
Также лучших результатов с точки зрения стабильности, качества, разрешения, гладкости и яркости изображения можно добиться, используя экраны с активной матрицей, которые, впрочем, стоят дороже.
В активной матрице (active matrix) используются отдельные усилительные элементы для каждой ячейки экрана, компенсирующие влияние емкости ячеек и позволяющие значительно уменьшить время изменения их прозрачности. Активная матрица (active matrix) имеет массу преимуществ по сравнению с пассивной матрицей. Например, лучшая яркость и возможность смотреть на экран даже с отклонением до 45° и более (т.е. при угле обзора 120°-140°) без ущерба качеству изображения, что невозможно в случае с пассивной матрицей, которая позволяет видеть качественное изображение только с фронтальной позиции по отношению к экрану. Заметим, что дорогие модели LCD мониторов с активной матрицей обеспечивают угол обзора в 160° [см рис. 2.6], и есть все основания предполагать, что технология будет совершенствоваться и в дальнейшем. Активная матрица может отображать движущиеся изображения без видимого дрожания, так как время реакции дисплея с активной матрицей около 50 мс против 300 мс для пассивной матрицы, кроме того, контрастность мониторов с активной матрицей выше, чем у ЭЛТ-мониторов. Следует отметить, что яркость отдельного элемента экрана остается неизменной на всем интервале времени между обновлениями картинки, а не представляет собой короткий импульс света, излучаемый элементом люминофором ЭЛТ-монитора сразу после похождения по этому элементу электронного луча. Именно поэтому для LCD мониторов достаточной является частота вертикальной развертки, равная 60 Гц.

Функциональные возможности LCD мониторов с активной матрицей почти такие же, как у дисплеев с пассивной матрицей. Разница заключается в матрице электродов, которая управляет ячейками жидких кристаллов дисплея. В случае с пассивной матрицей разные электроды получают электрический заряд циклическим методом при построчном обновлении дисплея, а в результате разряда емкостей элементов изображение исчезает, так как кристаллы возвращаются к своей изначальной конфигурации. В случае с активной матрицей к каждому электроду добавлен запоминающий транзистор, который может хранить цифровую информацию (двоичные значения 0 или 1) и в результате изображение сохраняется до тех пор, пока не поступит другой сигнал. Частично проблема отсрочки затухания изображения в пассивных матрицах решается за счет использования большего числа жидкокристаллических слоев для увеличения пассивности и уменьшения перемещений, теперь же, при использовании активных матриц появилась возможность сократить число жидкокристаллических слоев. Запоминающие транзисторы должны производиться из прозрачных материалов, что позволит световому лучу проходить сквозь них, а значит, транзисторы можно располагать на тыльной части дисплея, на стеклянной панели, которая содержит жидкие кристаллы. Для этих целей используются пластиковые пленки, называемые "Thin Film Transistor" (или просто TFT).
Thin Film Transistor (TFT), т.е. тонкопленочный транзистор - это те управляющие элементы, при помощи которых контролируется каждый пиксель на экране. Тонкопленочный транзистор действительно очень тонкий, его толщина 0,1 - 0,01 микрона.
В первых TFT-дисплеях, появившихся в 1972г., использовался селенид кадмия, обладающий высокой подвижностью электронов и поддерживающий высокую плотность тока, но со временем был осуществлен переход на аморфный кремний (a-Si), а в матрицах с высоким разрешением используется поликристаллический кремний (p-Si).
Технология создания TFT очень сложна, при этом имеются трудности с достижением приемлемого процента годных изделий из-за того, что число используемых транзисторов очень велико. Заметим, что монитор, который может отображать изображение с разрешением 800х600 пикселей в SVGA режиме и только с тремя цветами имеет 1440000 отдельных транзисторов. Производители устанавливают нормы на предельное количество транзисторов, которые могут быть нерабочими в LCD дисплее. Правда, у каждого производителя свое мнение о том, какое количество транзисторов могут не работать.
Пиксель на основе TFT устроен следующим образом: в стеклянной пластине друг за другом интегрировано три цветных фильтра (красный, зеленый и синий). Каждый пиксель представляет собой комбинацию трех цветных ячеек или субпиксельных элементов [см. рис. 2.7]. Это означает, например, что у дисплея, имеющего разрешение 1280x1024, существует ровно 3840x1024 транзистора и субпиксельных элемента. Размер точки (пикселя) для 15.1" дисплея TFT (1024x768) приблизительно равен 0.0188 дюйма (или 0.30 мм), а для 18.1" дисплея TFT - около 0.011 дюйма (или 0.28 мм).

TFT обладают рядом преимуществ перед ЭЛТ-мониторами, среди которых - пониженное потребление энергии и теплоотдача, плоский экран и отсутствие следа от движущихся объектов. Последние разработки позволяют получить изображение более высокого качества, чем обычные TFT.

Совсем недавно специалистами компании Hitachi была создана новая технология многослойных ЖК-панелей Super TFT, которая значительно увеличила угол уверенного обзора ЖК панели. Технология Super TFT использует простые металлические электроды, установленные на нижней стеклянной пластине и заставляет молекулы вращаться, постоянно находясь в плоскости, параллельной плоскости экрана [см. рис. 2.8]. Так как кристаллы обычной ЖК-панели поворачиваются к поверхности экрана оконечностями, то такие ЖКД более зависимы от угла зрения, чем ЖК-панели Hitachi с технологией Super TFT, В результате изображение на дисплее остается ярким и четким даже при больших углах обзора, достигая качества, сопоставимого с изображением на ЭЛТ-экране.

Японская компания NEC недавно объявила, что по качеству изображения ее LCD дисплеи вскоре достигнут уровня лазерных принтеров, перешагнув порог в 200 ppi, что соответствует 31 точке на мм 2 или шагу точек 0,18 мм. Как сообщили в NEC, применяемые сегодня многими производителями жидкие кристаллы TN (twisted nematic) позволяет строить дисплеи с разрешение до 400 точек на дюйм. Однако главным сдерживающим фактором в повышении разрешения является необходимость создания соответствующих светофильтров. В новой технологии "color filter on TFT" светофильтры, закрывающие тонкопленочные транзисторы, формируются с помощью фотолитографии на нижней стеклянной подложке. В обычных дисплеях светофильтры наносятся на вторую, верхнюю подложку, что требует очень точного совмещения двух пластин.

На прошедшей в 1999 году в США конференции "Society for information Display" было сделано несколько докладов, свидетельствующих об успехах в создании жидкокристаллических дисплеев на пластиковой подложке. Компания Samsung представила прототип монохромного дисплея на полимерном субстрате с диагональю 5,9 дюйма и толщиной 0,5 мм. Толщина самой подложки составляет около 0,12 мм. Дисплей имеет разрешение 480х320 точек и контрастность 4:1. Вес - всего 10 грамм.

Инженеры из Лаборатории кинотехники Университете Штуттгарта использовали не тонкопленочные транзисторы (TFT), а диоды MIM (металл-изолятор-металл). Последнее достижение этой команды - двухдюймовый цветной дисплей с разрешением 96х128 точек и коэффициентом контрастности 10:1.

Группа специалистов IBM разработала технологию производства тонкопленочных транзисторов с применением органических материалов, позволяющую изготавливать гибкие экраны для электронной книги и других устройств. Элементы разработанных IBM транзисторов напыляются на пластиковую подложку при комнатной температуре (традиционные LCD-дисплеи изготавливаются при высокой температуре, что исключает применение органических материалов). Вместо обычного диоксида кремния для изготовления затвора используется цирконат титоната бария (BZT). В качестве полупроводника применяется органическое вещество под названием пентацен (pentacene), представляющее собой соединение фенилэтиламмония с иодидом олова.

Для повышения разрешения LCD-экранов компания Displaytech предложила не создавать изображение на поверхности большого LCD-экрана, а вывести картинку на маленький дисплей высокого разрешения, а затем с помощью оптической проекционной системы увеличить ее до нужных размеров. При этом Displaytech использовала оригинальную технологию Ferroelectric LCD (FLCD). Она основана на так называемых кирально-смектических жидких кристаллах, предложенных для использования еще в 1980 г. Слой материала, обладающего ферроэлектрическими свойствами и способного отражать поляризованный свет с вращением плоскости поляризации, наносится на подающую управляющие сигналы CMOS-подложку. При прохождении отраженного светового потока через второй поляризатор возникает картинка из темных и светлых пикселов. Цветное изображение получается за счет быстрого чередования освещения матрицы красным, зеленым и синим светом.. На базе FLCD-матриц можно производить экраны большого размера с высокой контрастностью и качеством цветопередачи, с широкими углами обзора и малым временем отклика. В 1999 году альянс корпораций Hewlett-Packard и DisplayTech объявил о создании полноцветного микродисплея на базе технологии FLCD. Разрешение матрицы составляет 320х240 точек. Отличительными особенностями устройства являются малое энергопотребление и возможность воспроизведения полноцветного “живого” видео. Новый дисплей предназначен для использования в цифровых камерах, камкодерах, портативных коммуникаторах и мониторах для надеваемых компьютеров.

Развитием низкотемпературной технологии с использованием поликристаллического кремния LTPS занимается Toshiba. По словам представителей этой корпорации, они позиционируют новые устройства пока только как предназначенные для рынка мобильных устройств, не включая сюда ноутбуки, где господствует технология a-Si TFT. Уже выпускаются VGA-дисплеи размером 4 дюйма, а на подходе 5,8-дюймовые матрицы. Специалисты полагают, что 2 млн. пикселов на экране - это далеко не предел. Одной из отличительных черт данной технологии является высокая разрешающая способность.

По оценкам экспертов корпорации DisplaySearch, занимающейся исследованиями рынка плоских дисплеев, в настоящее время при изготовлении практически любых жидкокристаллических матриц происходит замена технологий: TN LCD (Twisted Nematic Liquid Crystal Display) на STN (Super TN LCD) и особенно на a-Si TFT LCD (amorphous-Silicon Thin Film Transistor LCD). В ближайшие 5-7 лет во многих областях применения обычные LCD-экраны будут заменены или дополнены следующими устройствами:

• микродисплеи;
• светоизлучающие дисплеи на базе органических материалов LEP;
• дисплеи на базе автоэлектронной эмиссии FED (Field Emisson Display);
• дисплеи с использованием низкотемпературного поликристаллического кремния LTPS (Low Temperature PolySilicon);
• плазменные дисплеи PDP (Plasma Display Panel).

Взято с http://monitors.narod.ru
