Сбор цветного металла при помощи металлоискателя – не только интересное и захватывающее хобби. Это, прежде всего, прибыльное занятие . Конечно, в этом деле важна удача, но бывалые искатели уверены, что важнее всего – упорство и опыт.

Эти металлы распространены:

• в окрестностях населенных пунктов,
• возле дорог,
• даже в лесах.

Но большая часть из них скрыта от глаз, так как находится под землей . Просто прогуливаясь, можно насобирать металл, который не находят другие, на одну-две тысячи рублей.

А что уж говорить, если повезет наткнуться на старинные дорогостоящие предметы или на целый клад . Это довольно часто случается с теми, кто пользуется металлоискателями.

Этот электронный прибор способен определить наличие металла на расстоянии и указать на это человеку при помощи звукового оповещения.

Для обнаружения необходимо провести на него воздействие при помощи радиоволн, затем получить «ответ» в виде вторичного сигнала.

Принцип работы металлоискателя для поиска цветного металла одинаков для всех подобных устройств.

Дорогой аппарат от дешевого отличается лишь методом излучения радиоволн и способом реагирования на вторичный сигнал-ответ . Отличаются разные модели и типом сигнала , который оповещает о находке.

Металлоискатель способен четко определить, какой металл находится в поле действия катушки: цветной или черный. Это существенно экономит силы и время .

Сам принцип таков: при включении металлоискателя на катушку, которая является главным поисковым элементом, подается переменный ток . Это создает вокруг нее электромагнитное поле , которое распространяется, проникая в окружающее пространство. Для этого поля не важна среда, оно действует в:

• воздухе,
• грунте,
• воде,
• дереве и так далее.

Если в поле действия аппарата попадает что-то металлическое, на нем образуются вихревые токи . Они, в свою очередь, ослабляют излучение от катушки. Металлоискатель улавливает это ослабление и подает сигнал.

Электрические вихри затухают дольше на цветных металлах, что также улавливается устройством. Поэтому, если правильно настроить металлоискатель, то вы наткнетесь не на обычную ржавую монтировку, а на дорогой лом цветмета.

Как пользоваться

Главный враг эффективного использования металлоискателя для сбора цветного лома – нетерпеливость . Поначалу придется выучиться не только слышать сигналы аппарата, но и улавливать оттенки. Это необходимо для понимания «языка» устройства.

Резкий четкий сигнал свидетельствует о чем-то небольшом и хорошо сохранившемся, например, о монете. Нечеткий сигнал, который прерывается – металлический предмет неправильной формы и, скорее всего, ржавый.

Глубину залегания предмета покажет столбик на диаграмме устройства. Правильно выставленный дискриминатор покажет, с каким металлом имеем дело:

• черным
• или цветным.

Правила выставления параметров зависят от конкретной модели, поэтому внимательно изучите инструкцию.

Прочитав руководство, можно переходить к практике:

1. Выбираем незагрязненный участок земли.
2. Убеждаемся, что почва мягкая .
3. Для начала надо поработать с дискриминатором . Сначала прослушиваем почву без предмета. Так как металлоискатель реагирует и на минералы, мы узнаем степень минерализации грунта по звуку и выставляем фильтры, которые минимизируют это минеральное воздействие.
4. Во время тренировок тональный звук желательно уменьшать, чтобы привыкнуть к нему. Но во время реальных поисков его подкручивают до пределов хорошей слышимости.
5. Катушку важно держать близко к земле , водить ею надо плавно и в разные стороны .
6. Катушка не должна двигаться по вертикальной дуге – это распространенная ошибка. Катушка над поверхностью должна находиться в одной плоскости, то есть, приподнимать ее в конце каждого движения не надо.
7. Обнаружив предмет , надо подобраться к нему с нескольких сторон, понять, где сигнал от металла пропадает, и копать в зоне предполагаемого местонахождения вещи.

Виды

Металлоискатели делятся на несколько типов. Часть из них имеет устаревшую конструкцию и не выпускается, хотя еще используется и продается.

По характеру действия

Исходя из характера действия, аппараты можно разделить на:

• динамические;
• статические.

По электронике

По использующимся элементам подразделяются на следующие виды:

• аналоговые;
• микропроцессорные.

По технологии

Можно выделить следующие типы металлоискателей, применяемых для поиска цветмета.

1. BFO. Разработан давно. Ведущими производителями не выпускается , но еще используется поисковиками, его можно недорого приобрести. В простейших моделях есть только звуковое оповещение, в других есть и визуальная индикация. Аппарат сравнивает эталонное излучение и частоту LC-генератора, благодаря чему определяет — черный металл или цветной. При низкой стоимости имеет ряд негативных характеристик:
   • малая рабочая глубина,
   • нестабильность в работе,
   • плохая чувствительность и низкая отдача на влажном и минерализованном грунте.
2. TR. Также относится к ранним типам металлоискателей. Определение металла происходит по принципу индукционного баланса . Различает тип металла и способен работать на большой глубине. Плохо функционирует или даже совсем не работает на:
   • замусоренном
   • и сильноминерализованном грунте.

   Редко применяется как самостоятельная технология для металлоискателей. Чаще сочетается с технологией VLF.

3. VLF. Наиболее распространен, так как имеет большой функционал. Безошибочно способен отличить черный металл от цветного, а также цветные металлы между собой. Использует:
   • очень низкие частоты излучения,
   • принцип индукционного баланса.

   Легко устанавливаются фильтры грунтового влияния.

4. VLF/TR. Сочетает две вышеописанные технологии и принципы работы. Чувствительность высокая. Чем больше катушка, тем глубже прибор может «видеть». Настройки можно выставлять так, чтобы отсеивались:
   • помехи от мусора,
   • фон от грунта.
5. PI. Принцип индукционного баланса сочетается с работой пульсирующего электромагнитного поля. Самый чувствительный вид металлоискателей. Характеризуется тем, что без проблем и ошибок отличает ответ от:
   • высокоминерализованного грунта,
   • соленой среды.

   С другой стороны, часто возникают проблемы с дискриминацией, то есть прибор не всегда распознает черный и цветной метал. Приобретается обычно либо для поисков на дне моря, либо если тип металла не особо важен.

6. RF. Использует для работы высокие частоты. Его применяют, если хотят найти что-то большое и находящееся довольно глубоко. В зависимости от типа почвы прибор способен находить металл на глубине до девяти метров . Чаще используется поисковиками, в чью зону интереса входят:
   • тайники,
   • крупные куски ,
   • клады и тому подобные дорогостоящие вещи.

Дополнительные функции

Самый простой металлоискатель будет просто пищать, если вы проведете его катушкой над погребенным под землей куском металла. Он подаст сигнал вне зависимости от того, найдете вы:

• старую консервную банку,
• ржавый железный прут
• или деталь из цветмета в несколько килограммов.

Чтобы отличить нужный нам цветной металл от черного, приборы снабжают функцией дискриминации .

Это сохранит время, усилия и не приведет к разочарованию от процесса поиска. Если поисковик опытный , он может самостоятельно настраивать параметры дискриминации. Для новичков есть уже установленные значения.

Также хороший аппарат имеет функцию балансировки по грунту, которая рассчитана на конкретную:

• минерализацию,
• влажность,
• консистенцию почвы.

Хорошие металлоискатели снабжены еще очень полезным иногда рядом дополнительных функций:

• выставленные настройки под определенные типы грунта;
• экранная подсветка;
• регулятор звука.

Еще доступны такие функции:

1. Режим Pin-Point. Позволяет прибору работать в статическом режиме, что существенно повышает точность определения местонахождения металлического предмета. Также позволяет более эффективно использовать функцию дискриминации. Место, где был найден металлический предмет, называется pin-point. Почти все металлоискатели динамические, то есть, вам постоянно придется перемещать катушку над землей, чтобы точно выяснить месторасположение предмета. Используя функцию pin-point, вы можете держать катушку на одном месте . Сигнал будет зависеть от близости объекта: чем ближе – тем громче. Пиковый сигнал будет тогда, когда предмет из цветмета будет прямо под металлоискателем. Так как двигать аппарат не нужно, вы точнее узнаете, где зарыт металл. У этой функции есть один минус – прибор не сможет различить, черный это металл или цветной. Поэтому включать его необходимо, когда вы в общем режиме уже выяснили тип металла.
2. Настройка чувствительности. Правильная установка этой функции приходит с опытом. Высокий уровень поможет обнаружить предмет на большей глубине. Но в это же время прибор становится неустойчивым к помехам. Эту функцию используют, отталкиваясь от конкретной ситуации.
3. Пороговый фон. Этот звук издается постоянно и зависит, прежде всего, от почвы. Он дает понять, что прибор нормально функционирует. Это полезно, если в данной модели отсутствует дисплей . Гул меняется также при переходе на другой тип грунта, что тоже является важной информацией для охотника за ломом и кладами.
4. Отстройка от электропомех. Нейтрализует ложные сигналы, создаваемые линиями электропередачи, ретрансляторами, включенными двигателями автомобилей и прочими излучателями.
5. Тональная идентификация. Полезна для моделей без дисплея. Разными звуками оповещает о разных типах металла и размерах объекта.
6. Индикатор низкого заряда. Полезная функция, которая не даст вашему металлоискателю откллючиться раньше времени.

Обзор моделей и цен

Рынок металлоискателей изобилует разными обычными (не для глубинного поиска) аппаратами. В любом магазине в ассортименте есть много приборов, которые отличаются друг от друга разными показателями:

• количеством доступных функций ;
• наличием хорошей дискриминации ;
• стоимостью .

Если в ваши планы не входят поиски древних монет или золотых самородков, можно купить модели попроще . Для обнаружения цветмета их хватит.

Подходящий металлоискатель на цветные металлы цена характеризует лишь опосредованно. Для поиска цветмета нет смысла приобретать прибор «с полным фаршем» и платить за него заоблачную цену. Самое главное — функция дискриминации , которая позволит настроить аппарат таким образом, чтобы он не реагировал на ненужный нам черный металл.

На дисплее (если он есть) или же звуком определенной частоты аппарат будет вас информировать о том, какой металл находится в земле:

• серебро;
• железо.

Железо можно просто игнорировать.

Поработав с уровнем чувствительности, можно настроить аппарат таким образом, чтобы не пришлось копать землю ради фольги от сигаретной пачки или пивной крышечки. Все вышеперечисленные функции присутствуют и в бюджетных моделях, которые и рекомендуется приобрести.

Популярные модели:

1. Недорогая модель, которая прекрасно подойдет для копа цветмета. Его цена не выше 12 тыс. рублей. Способен найти объемные металлические объекты на глубине до 40 см. Есть индикация заряда аккумулятора.
2. Bounty Hunter Discovery 1100. Хороший выбор за 10-11 тыс. рублей. Он имеет несколько меньшую мощность по сравнению с предыдущей моделью. Он не будет реагировать на совсем небольшие объекты, фокусируя ваше внимание на больших кусках металла.
3. Garret Ace 150. Модель удачная, но за ней придется немного поохотиться, так как недавно она была снята с производства. Но среди частных объявлений б/у аппарат встречается часто. Новый стоит около 12 500 рублей. Отлично подходит для цветмета. Находит даже небольшие объекты на глубине до 30 см, а крупные способен отыскать и глубже. Из недоработок – нет индикатора заряда батареи.
4. Garrett Асе 250. По мнению многих поисковиков – лучшее решение для новичков. У прибора есть пять режимов поиска, так что можно выставлять настройки автоматически и безошибочно. Глубина обнаружения больше, чем у предыдущих поисковых моделей – до 60 см. Сравнительно легкий – 1,2 кг. Но вот цена немного выше – он обойдется в 23 000 рублей.
5. Minelab X-Terra 705. Если вам важнее всего результат поиска, а не дешевизна, одним из лучших профессиональных поисковых металлоискателей для поиска цветного металла является именно эта модель. У нее четыре режима, которые настраивает оператор, + режимы «все металлы» и «маскирование железа». Имеет продвинутый целеуказатель pin-point, который не только точно указывает место, но и способен определить размеры объекта. Ищет на глубине до 80 см. Имеет ряд функций, которые существенно упрощают поиски на сложных грунтах. Стоит прибор около 40 000 рублей.

Все описанные модели имеют несколько поисковых режимов и могут реагировать как на все металлы, так и только на цветные, что нам и требуется.

Дополнительные принадлежности

Есть масса полезных дополнений к металлоискателю, которые можно приобрести сразу:

1. Дополнительные аккумуляторы. Будет нехорошо, если вы только войдете во вкус и начнете что-то находить, как тут же сядет батарея, а запасной не будет.
2. Защитный чехол на модуль управления. Так как работа будет проводиться на открытом воздухе, на земле или песке, блок управления надо защитить от пыли и влаги.
3. Наушники. Могут быть как проводные, так и нет. И металлические объекты будет лучше слышно, и аккумулятор сядет не так быстро.
4. Дополнительные катушки. С их помощью можно лучше подобрать вариант оснащения металлоискателя под конкретную ситуацию. Правда, они стоят денег.
5. Подсветка дисплея. Мелочь, наличие которой в иной раз будет очень полезным. Во-первых, можно работать в сумерках и даже ночью, что особенно актуально в зимнюю пору года. Во-вторых, такая подсветка хорошо поможет в некоторых ситуациях, к примеру, в лесу в пасмурную погоду.
6. GPS-модуль. Прибор спутниковой навигации GPS может быть встроен в металлоискатель. Область применения широкая, вы сможете:
   • видеть свои географические координаты,
   • записывать поисковые маршруты,
   • фиксировать места находок.

   Можно даже проводить полноценные навигационные мероприятия и прокладывать себе маршрут «от точки до точки».

Не забудьте также взять с собой лопатку.

Как изготовить металлоискатель для цветных металлов своими руками

Если у вас есть минимальные навыки в области радиоэлектроники , вы умеете паять и разбираетесь в схемах, то сделать элементарный металлоискатель не составит большого труда. Тем более, что есть множество схем, как это правильно сделать.

Инструменты, которые необходимы для создания прибора дома:

1. Паяльник и паяльные принадлежности — канифоль, и так далее.
2. Отвертки, кусачки, разного размера плоскогубцы.
3. Материалы, которые нужны для создания печатной платы.

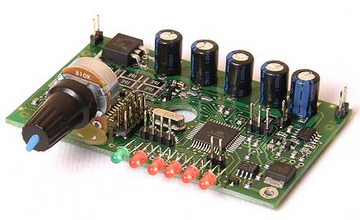

Радиолюбители берут за основу металлоискателя микросхему К561ЛА7 . Такой аппарат сможет отличить цветмет от черного, что нам, собственно, и надо. В катушке должно быть 90 витков при диаметре 230 мм.

Самостоятельно можно сделать разные металлоискатели: начиная от высокочувствительных моделей, которые действуют на расстояние до 20-30 см , до миниатюрных, которые укажут вам месторасположение проводки или других предметов из цветного металла на расстоянии нескольких сантиметров.

Подробные описания и схемы в полном объеме размещены на сайте для радиолюбителей radiostorage.net .

Главное, что это возможно и, если вы и сами радиолюбитель, интересно.

О том, как выбрать металлоискатель, сморите в видеоролике:

Заключение

Промышляя сбором цветного металла, без специальной технической подготовки и инструмента много не заработаешь. Напротив, имея под рукой (в прямом смысле слова) металлоискатель с функцией дискриминации , можно находить по-настоящему крупные металлические объекты . А, если повезет, еще и настоящий клад.

Для обычного копа цветных металлов не надо тратиться на дорогостоящие модели , достаточно:

• купить простой аппарат ,
• внимательно ознакомиться с инструкциями,
• хорошенько потренироваться,
• запастись терпением
• и выходить на охоту.

Удачи в поисках!

Что будет, если человек с кардиостимулятором пройдет через металлодетектор, и правда ли, что при проверке в аэропорту нас облучают? О том, как работают рамки, читайте в материале портала Москва 24.

Немного истории

Первый металлоискатель был изобретен в США в XX веке. Изначально прибор разрабатывался для предотвращения воровства металлических деталей с заводов.

Шотландский физик, изобретатель одного из первых телефонов Александр Грэхэм Белл использовал металлоискатель, чтобы обнаружить пули в груди американского президента Джеймса Гарфилда в 1881 году. Однако эта попытка оказалась провальной, поскольку тело президента находилось на металлической кровати, и это вводило металлоискатель в заблуждение.

Использовать детекторы в сфере безопасности стали благодаря компании Garrett Metal Detectors, которая в преддверии Олимпийских игр 1984 года впервые представила досмотровые рамочные и ручные металлодетекторы.

Как работают металлодетекторы

Фото: портал Москва 24/Александр Авилов

Металлодетекторы созданы для определения и классификации присутствующего металла в карманах человека или в багаже. Среди детекторов выделяют: грунтовые, военные, подводные, глубинные, досмотровые (арочные или рамочные) и магнитометр.

Металлодетекторы очень чувствительны и могут реагировать не только на металл

Станислав Виноградов

По словам преподавателя кафедры общей физики МФТИ Станислава Виноградова , металлодетектор чувствует изменения переменного электромагнитного поля, которые вносит металл внутри рамки.

"В зависимости от конструкции он (металлодетектор. – портал Москва 24) “откликается” либо на изменение частоты, на которую настроен, либо на появление отраженного от металла электромагнитного сигнала, либо на изменение амплитуды колебаний тока в рамке", – пояснил эксперт.

В целом устройство очень чувствительное: оно может реагировать не только на металл, но даже просто на человеческое тело, которое является проводником тока, добавил Виноградов.

Как отметил физик, чувствительность настраивается на определенное количество металла. Некоторые металлодетекторы могут реагировать и на тип металла, но это разработки последних лет, которые повсеместно еще не используют.

Вредны ли детекторы в аэропортах

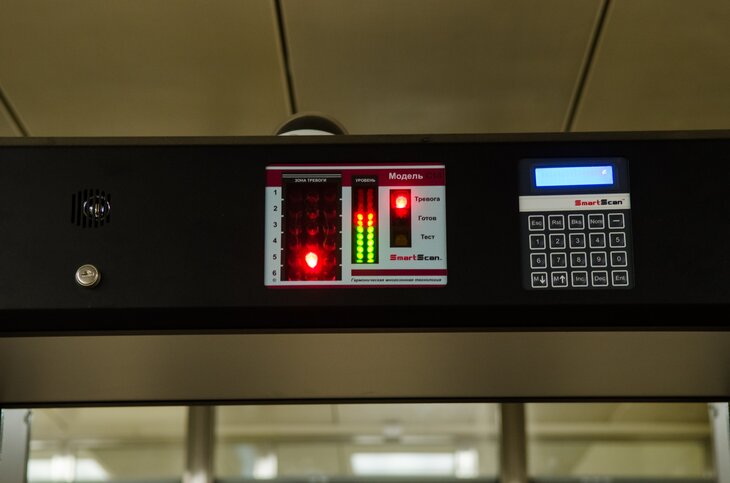

Фото: портал Москва 24/Лидия Широнина

Наверняка многие замечали, что перед рамками, например, в метро есть объявление о том, что люди с кардиостимуляторами могут не проходить через детекторы. Преподаватель физики МФТИ объяснил в беседе с порталом Москва 24, что в кардиостимуляторах есть металлические детали, поэтому на них металлоискатель реагирует так же, как на часы и мелочь в кармане. Однако при прохождении рамки могут сбиться настройки на медицинском аппарате.

Вообще ЭКС (кардиостимулятор) чувствителен ко всем электромагнитным и магнитным полям. Отмечались случаи, когда человек реагировал даже на магниты на холодильнике или на те, что используются для закрытия обложек планшетов.

При воздействии магнитного поля на аппарат человек ощущает покалывание в пальцах при прикосновении к магнитам.

Облучают только багаж

Станислав Виноградов

Преподаватель кафедры общей физики МФТИ

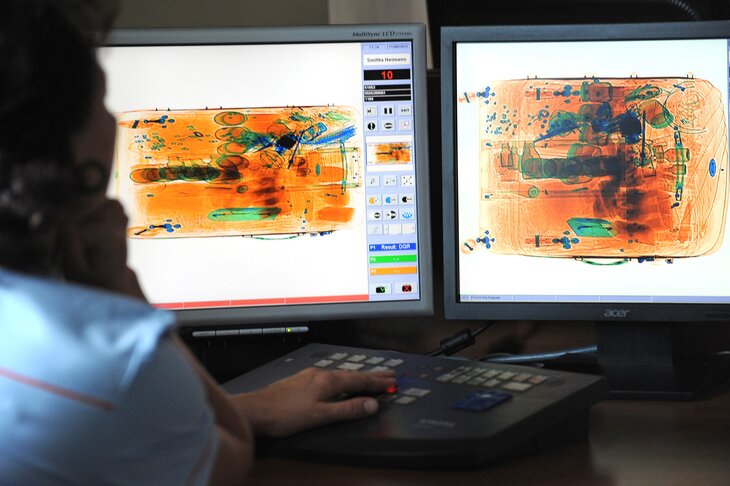

Что же касается облучения в аэропортах, то Станислав Виноградов уверен, что никакого вреда для человека при этом не происходит.

"Облучающие детекторы в основном используются для проверки багажа. Но их работа в отличие от металлоискателей построена уже на другом принципе: происходит просвечивание рентгеном, подобно тому, что проводят обычно в рентгеновском кабинете. Такие устройства “видят” колебания плотности под одеждой: если предмет плотный, то он плохо пропускает рентгеновские лучи и будет виден темным на экране", – пояснил эксперт.

Принцип работы металлоискателя

Принцип работы металлоискателя

Как известно, металлоискатель способен обнаруживать присутствие металлических предметов, абсолютно не контактируя с ними. Информирование оператора о наличии металла происходит с помощью специальных сигналов: звука, перемещения стрелки, изменения в показателях индикатора и т.д.

В зависимости от принципа работы можно выделить такие виды металлоискателей:

1. Металлоискатель с электронным частотомером

Принцип работы такого металлоискателя основывается на оценке электронным частотомером частоты измерительного генератора, когда сам датчик еще находится вдали от мишени. Полученное значение «запоминается» регистром. После чего, в процессе поиска интересующих объектов, электронный частотомер занимается беспрерывным измерением частоты принимающего генератора. Из полученных данных вычитается показатель эталонной частоты, а результат выводится на экран индикации.

Схема метал детектора с электронным частотометром

2. Металлоискатель на биениях

Принцип работы металлоискателя на биениях основывается на совокупности разности частот, исходящих от двух генераторов. Один из этих генераторов имеет стабильную частоту, а в систему второго входит датчик, представляющий собой катушку индуктивности. Если металлические предметы не располагаются вблизи металлоискателя, значения частот генераторов в приборе практически совпадают. Наличие же металла возле датчика приводит к резкому изменению частоты генератора.

Схема метал детектора на биениях

Регистрация разности частот может происходить самыми различными путями. Простейшим способом является прослушивание сигнала с помощью головных телефонов или громкоговорителя. Также часто используются цифровые способы измерения колебания частот.

3. Металлоискатели с принципом работы «передача-прием»

Принцип работы такого металлоискателя заключается в регистрации сигнала, который отразился от металлического предмета. Возникновение отраженного сигнала является результатом воздействия магнитного поля с переменным потоком катушки прибора на мишень (предмет из металла). При этом, в структуру прибора входит, как минимум, две катушки, одна из которых «отвечает» за передачу сигнала, а другая – за его прием.

Работа металлоискателя «передача-прием» основывается на определенном взаимо расположении катушек, исключающем воздействие одной на другую. Таким образом, если посторонние металлические предметы отсутствуют, излучающая катушка наводит нулевой сигнал на систему приемной. Появление же металлических предметов вблизи катушек приводит к возникновению специального сигнала.

4. Одно катушечный индукционный металлоискатель

Конструкция датчика данного прибора включает в себя только одну катушку, следящую за частотными изменениями. Если вблизи с металлоискателем появляется мишень, возникает отраженный сигнал. В катушке его «наводит» дополнительный электрический сигнал. Оператору потребуется только выделить этот сигнал. Зарегистрировать отраженный сигнал можно методом вычисления из присутствующего в катушке электрического показателя сигнал аналогичной фазы, частоты, амплитуды, что наблюдался в условиях отсутствия металла поблизости.

В целом, одно катушечный индукционный металлоискатель сочетает в себе характеристики приборов, работающих на биении с аппаратами принципа «передачи-приема». Таким образом, одно катушечный металлоискатель отличается высокой чувствительность и простотой конструкции.

5. Импульсный металлоискатель

Импульсный металлоискатель характеризуется высокой чувствительностью и может использоваться для поиска различных предметов даже на большой глубине. В основу работы такого металлоискателя положен временной метод разделения сигналов излучения и отражения. Такой метод очень часто применяется в эхо- и радиолокации импульсного типа.

Генератором импульсов формируется импульсы тока кратковременного диапазона, которые впоследствии поступают в излучающую катушку. Здесь уже происходит их преобразование в импульсы магнитной индукции. Поскольку генератор импульсов, т.е. излучающая катушка, имеет индуктивный характер, на импульсных фронтах возникают «перегрузки» в форме перепадов в напряжении. Данные всплески могут достигать амплитудных показателей в десятки, а то и сотен вольт. Однако, все же, лучше не использовать защитные ограничители, т.к. может произойти затягивание фронта импульсного тока и магнитной индукции. В результате, усложнится процесс отделения сигнала отражающего типа.

Схема импульсного метал детектора

Следует отметить, что излучающая и приемная катушка могут располагаться в абсолютно произвольном порядке. Это обусловлено тем, что проникновение излучаемого сигнала и влияние на катушку отраженного разнесены по определенным временным промежуткам. Кроме этого, одна и та же катушка может выполнять любую из ролей: как принимать сигнал, так и отражать его.

6. Магнитометры

Магнитометры – приборы, предназначением которых является изменением показателей магнитного поля. При этом, магнитометры могут использоваться и в качестве металлоискателей. Это возможно благодаря тому, что магнитное поле Земли может искажаться различными материалами с ферромагнитными свойствами, например, железом. Обнаружение таких объектов происходит путем регистрации отклонений от исходного для определенной местности модуля магнитного поля. В результате, можно наблюдать некоторую магнитную неоднородность (аномалии), которые как раз и могут быть вызваны предметами из металла.

В отличие от рассмотренных выше металлоискателей, магнитометры охватывают больший диапазон обнаружения железных предметов. Наверное, многим приходилось слышать о нахождении с помощью магнитометра, например, автомобиля, расположенного на расстоянии 10 метров от оператора. В тоже время, главным недостатком магнитометров является их неспособность обнаруживать предметы, изготовленные из цветных металлов. К тому же, магнитометр может реагировать не только на железо, но и на так званые естественные магнитные аномалии. Это могут быть, к примеру, залежи минералов или отдельные минералы и т.д.

Схема магнитометра

7. Радиолокаторы

Принцип работы любого радиолокатора основывается на методе изучения электромагнитной энергии, ее отражения и прием от различных объектов, находящихся в воздухе, на море или земле. Отраженный сигнал принимается для дальнейшей обработки и анализа. В результате, можно безошибочно определить местонахождение интересующего объекта, его скорость и траекторию движения.

Радиолокаторы обладают целым рядом неоспоримых преимуществ. Так, они позволяют работать с достаточно большими расстояниями. Сигнал, который был отражен можно считать таковым, что полностью подчиняется законам геометрической оптики, а его ослабления пропорционально лишь второй степени расстояния. В тоже время, серьезным недостатком радиолокатора является то, что излучая электромагнитные волны, он позволяет обнаружить свое местонахождение. Однако сейчас интенсивно ведется поиск методов, помогающих скрыть сигнатуры радиолокаторов и вполне возможно, что в скором времени удастся избавить от указанного недостатка.

Металлодетекторы-металлоискатели ныне становятся незаменимым оборудованием при реконструкции старинных домов, именно с их помощью работники разыскивают проложенные трубы, электрокабеля и т.п.

Поиск металлических предметов под землёй, в воде, стенах здания и т.п. является не только методом заработка или хобби для некоторых людей. Археологи, дайверы, военные давно пользуются специальными приборами для поиска различных предметов в нейтральной среде.

Устройство металлодетекторов

Металлодетектор (МД) является специальным электроприбором, обнаруживающим металлические предметы за счёт их проводимости в любой среде (воде, земле, организме живого существа, стенах зданий). Обнаруживая металл, приборы подают особый звуковой либо светозвуковой сигнал, некоторые модели способны даже чётко определить найденную вещь.

Существует уйма металлодетекторов, все они различаются своим конструктивным исполнением, эти отличия обусловлены разным назначением приборов. Конструкция устройств для поиска металлов довольно сложная, но любой прибор состоит из нескольких основных частей, присутствующих в основном в каждой модели.

Типовая конструкция металлоискателя:

• Катушка . Этот элемент металлодетектора представляет короб, в котором расположен приемник сигналов и передатчик. Обычно катушка круглой либо эллиптической формы, а в её изготовлении используется пластик. К ней присоединяется кабель, который проходит к блоку управления. Соединение кабеля и катушки обязательно должно быть выполнено герметично. По этому кабелю передаются сигналы от приемника к блоку. А сам приемник получает сигнал от передатчика, как только тот обнаружит вблизи металл. Сама катушка закреплена в нижней штанге.
• Нижняя штанга . Эта металлическая часть устройства выполняется из металла, предназначена для фиксирования катушки и регулировки угла её наклона, благодаря чему происходит более точное исследование. В некоторых моделях штанга регулирует высоту металлоискателя и телескопическое соединение со средней штангой.
• Средняя штанга . Обычно этот элемент представляет промежуточную часть между нижней и верхней штангой. На этой штанге крепятся специальные приспособления для изменения высоты устройства. Некоторые приборы состоят только из двух штанг.
• Верхняя штанга . Форма этой штанги обычно S-образная. Эта форма признана, как более удобная для применения приборов МД. Верхняя штанга оборудована подлокотником, блоком управления и рукояткой.
• Подлокотник . Чаще всего этот элемент изготавливают из полимерного материала. Предназначен он для того, чтобы прибор было удобнее держать, делая на подлокотник упор локтем.
• Рукоятка . Этот элемент изготавливают из пористого материала и устанавливают на верхней штанге МД. Рукоятка обеспечивает надёжность держания и удобство эксплуатации.
• Блок управления . Благодаря блоку управления происходит обработка информации, полученной от катушки. После преобразования данных, пользователь получает в ясном виде сигналы от передатчика. Также с помощью блока происходит настройка режимов прибора. Кабель от поисковой катушки подключается к блоку управления путём быстросъёмного разъёма.

Блок управления бывает фиксированным и съёмным. Профессиональные модели оснащены батарейным отсеком, располагающимся от блока управления отдельно.

Много новых моделей металлодетекторов имеют очень компактные габариты и исполнение, а также высокую надёжность.

Принцип работы металлодетекторов

Все МД-МИ определяют присутствие металлических предметов и информируют об этом. Металл, где бы он ни находился, не способен сам по себе что-то излучать, тем самым выдавая своё присутствие. Но облучая предмет радиоволнами, его можно обнаружить, улавливая вторичный сигнал. На этом принципе работают все металлоискатели.

При включении МД, переменный электроток протекает в поисковой катушке и создаёт вокруг неё электромагнитное поле, которое способно проходить в окружающую среду. При сталкивании с металлом на поверхности поля появляются вихревые токи, которые образовывают своё электромагнитное поле, ослабляющее поле катушки. Электронная схема устройства улавливает ослабление поля и информирует об этом, благодаря катушке.

Вихревые токи появляются на поверхности разных металлов либо минералов, имеющих электропроводность. Более электропроводны цветные металлы, из-за этого создающиеся токи затухают дольше на них. Приборы ощущают, насколько затухают вихревые токи, благодаря чему определяют цветной или чёрный металл под катушкой.

Лучше улавливать слабые вторичные сигналы и точнее их обрабатывать, способны электронные схемы, отличающиеся сложностью. Приборы с такими схемами стоят дороже, потому что их изготовление довольно трудоёмкое. Но такие металлодетекторы находят металлические объекты на большой глубине. Препятствием для обнаружения металла в грунте, может быть наличие электропроводных минералов в почве (соли калия, натрия, магнетит и пр.). Они способны маскировать металл, снижая глубину его поиска. Снизить влияние подобных минералов помогают различные фильтры и разные другие приспособления, которым наделяют производители некоторые модели МД. К примеру, некоторые устройства оснащены автоматической отстройкой от почвы, в других эту отстройку можно выполнять вручную.

Разновидности металлодетекторов по принципу работы

Все металлодетекторы-металлоискатели можно классифицировать по принципу работы, а также по назначению (выполняемым задачам).

МД по специфике действия:

• МД типа «прием-передача» . Приборов этого типа довольно много можно встретить на рынке. Простая специфика действия устройств, базируется на приеме и передаче электромагнитного излучения. Главными элементами прибора служат две катушки. Приёмная катушка индуктивности принимает сигналы, её также принято называть поисковой. Передающая – излучает электромагнитные волны, попадающие в поисковую катушку. Волны легко проходят через нейтральную среду, и отражаются от металла, когда на их пути стоит металлический объект. Из-за этого МД получает отражённую волну, после чего срабатывает сигнал, информирующий о находке.

Достоинствами этих приборов являются следующие моменты:

Простая конструкция;
широкие возможности для поиска и определения металла.

Недостатки:

Чувствительность к минерализации почвы;
сложность производства датчика.
Соли и прочие минералы, находящиеся в грунте, представляют большие преграды в нахождении и определении металла, поэтому устройства этого типа следует предварительно настраивать, указывая тип почвы, в которой будет происходить поиск.

• Индукционные металлодетекторы . Этот тип металлоискателей спецификой поиска объектов практически не отличается от МД вида «прием-передача», поэтому индукционные приборы приписывают к разновидностям первых. Они отличаются от них конструкцией, так как имеют только одну катушку, способную посылать и принимать сигналы. Приборы имеют простой конструкции датчик, но слабый отражённый сигнал в сравнении с мощным излучаемым.
  На индукционные металлоискатели также очень влияет минерализация грунта.
• Импульсные металлодетекторы . Основой приборов является катушка, формирующая в месте размещения металла вихревые токи, которые ловит устройство. Возникающий сигнал передаётся в катушку датчика в виде импульсов. Длительность сигнала может быть разной, как и его форма. Эти отличия обусловлены разными размерами и проводящими свойствами предмета, с которым столкнулся прибор.

Эти устройства для поиска металлических предметов имеют следующие плюсы:

Простота конструкции датчика;
нечувствительность к минерализации почвы.
Но импульсные металлодетекторы имеют и своеобразные минусы, они много потребляют энергии и низкие возможности дискриминации, что влияет негативно на работу с одним типом металла.
Генераторные металлоискатели:
МД измерители частоты;
МД определяющие изменение добротности колебательного контура.
Основой этих устройств является LC-генератор. Приборами этого типа ищут чаще металл только определённого вида.

В одних генераторных приборах меняется частота, если вблизи находиться металлический объект. Эти устройства называют измерителями частоты, и их работа может основываться на разных методах:

• Подачи сигнала на систему фазовой автоподстройки частоты (ФАПЧ) с LC-генератор и измерении напряжения в цепи обратной связи.
• Фиксировании частоты биений и совмещении генераторной частоты с эталонной.
  Измерители частоты отличаются простой схемотехникой и конструкцией датчика, но у них низкая чувствительность и возможности дискриминации найденных предметов.
  Другой тип генераторных приборов основан на изменении добротности контура, сталкиваясь с металлом на пути. Колебательный контур является частью LC-генератор, когда катушка приближается к зоне размещения металлических предметов, добротность и амплитуда колебаний снижается.

Приборы, находящие металл таким способом, имеют небольшую потребляемую мощность и простую конструкцию, эти особенности можно отнести к их достоинствам. Но такие МД довольно неустойчивые к варьированию температур.

Профессиональные приборы имеют несколько способов одновременно для поиска и определения типа металлов.

Металлодетекторы-металлоискатели виды и применение

Рынок постоянно пополняется новыми моделями МД, которые имеют улучшенные показатели качества, точности и практичности эксплуатации. Устройства, обнаруживающие металл в разных средах, применяются во многих отраслях, их используют любители кладоискательства, археологи в экспедициях и даже строители. Во всевозможных сферах применяют разного рода металлодетекторы-металлоискатели, поэтому их и разделяют по предназначению.

Виды МД по предназначению:

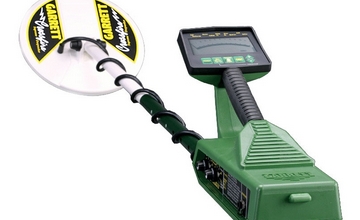

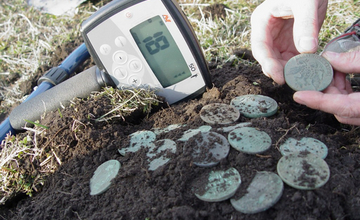

• Грунтовые. Металлоискатель, с помощью которого ищут металлолом, ювелирные изделия, монеты и прочий клад.
• Глубинные. С использованием этой категории приборов разыскиваются на большой глубине крупные объекты.
• Подводные. Предназначены для дайверов, этими устройствами ищут артефакты, клады на больших глубинах в воде.
• Золотоискательские. Этими устройствами ищут золото в разных средах.
• Досмотровые металлодетекторы (охранные). Этими МД пользуются службы безопасности для обнаружения металлических предметов на теле человека.

• К охранным МД относятся рамочные детекторы, которые устанавливаются в виде арки в аэропортах, метро и прочих местах с большим потоком людей.

• Промышленные. Этими детекторами оборудованы конвейеры и другое оборудование на производствах с целью выявления металла в других материалах.
• Военные. В основном эта группа МД применяется для поиска мин, поэтому их называют миноискателями.
• Магнитометр. Этот вид детекторов используют для поиска железа и прочих ферромагнитных металлов.

В основном нынешние металлодетекторы и металлоискатели считаются высокоточными приборами. Они имеют эргономичный дизайн, простые в эксплуатации и весят совсем немного.

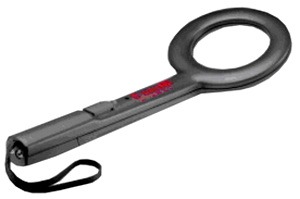

Ручной металлодетектор (досмотровый металлоискатель ) - носимое устройство, используемое во время досмотра, при помощи которого можно определить наличие скрытых металлических предметов у досматриваемого.

Его используют для поиска металлических предметов скрыто проносимых под одеждой или в багаже. Ручные детекторы, как правило, используются в двух случаях: для локализации предмета, обнаруженного с помощью стационарного прибора, и в ситуациях, когда досмотр провести необходимо, а использование стационарной системы по ряду причин невозможно.

В первую очередь нужно обратить внимание на следующие характеристики:

1. чувствительность;
2. селективность;
3. индикация;
4. определение параметров объекта;
5. питание;
6. конструктивное исполнение

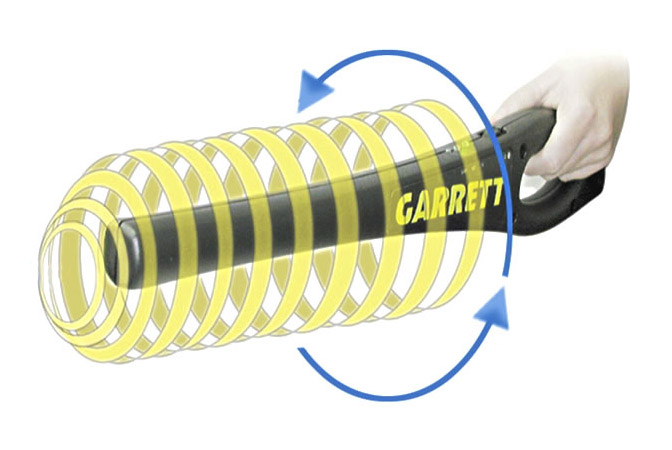

Принцип действия металлодетектора , основан на пересечении двух электромагнитных полей: того, которое создает прибор, и того, которое излучает металлический предмет под воздействием чужого электромагнитного поля.

Такое взаимодействие посылает информацию в схемы, которая уже преобразуется в звуковой или световой сигнал, издаваемый ручным металлодетектором . Чтобы это взаимодействие произошло, необходимо провести прибором в непосредственной близости от искомого предмета.

Устройство ручных металлодетектеров

Ручные металлодетекторы изготавливают из пластика. У более прогрессивных моделей, материал ударопрочный и водонепроницаемый. Такие улучшения позволяют пользоваться прибором на открытом воздухе во время дождя, а также в тяжелых условиях.

Вес варьируется в пределах 200-500 гр. Ручка у некоторых моделей обрезиненна для лучшего удержания. На многих устройствах предусмотрены крепления для ношения прибора на ремне в защитном чехле.

На ручке закреплен страховочный ремешок, для удобного и безопасного ношения в руке. Кнопка включения, лампочки индикации цели, динамики и отсек под батарейки в зависимости от модели прибора могут располагаться по-разному.

Ознакомиться с полным ассортиментом металлодетекторов: арочных, ручных и специализированных - вы сможете, перейдя по ссылке . Так же, можете заказать интересующий Вас металлодетектор по привлекательной цене, а наши специалисты проконсультируют по интересующему вопросу.

Функции

Раньше металлодетекторы были ограничены дальностью и могли засечь предмет только с близкого расстояния. У современного прибора, чувствительность на крупный предмет размером с пистолет, 20–25 см. Нож такой детектор найдет на расстоянии 12-15 см, связку ключей с 8-10 см.

Опытный пользователь по звуку определяет величину найденного предмета. Разные тональности в зависимости от дальности центра электромагнитного поля позволяют сделать такие подсчеты. В наушниках, которыми комплектуются многие ручные металлодетекторы, это сделать намного проще.

Для работы в условиях с недостаточным освещением, во многих приборах есть функция подсветки.

В некоторых случаях возникает необходимость устранить из поиска мелкие цели, и акцентировать внимание на крупных. Для этого можно воспользоваться функцией уменьшения чувствительности. С ее помощью отсекаются мелкие предметы вроде монет, пуговиц, колец, и сигнал идет только на достаточно большие предметы. Такая избирательность особенно пригодится в ходе антитеррористических мероприятий.

Достоинства

К достоинствам досмотрового детектора в первую очередь стоит отнести компактность. Не везде есть возможность установить арочные металлодетекторы, а вот поставить человека с прибором в руке, можно практически в любом месте.

Простота использования, по принципу: "включил и работай", делает их использование повсеместным, и не требует от человека специальных знаний.

Применение

Используются жилищно-коммунальными хозяйствами и обслуживающим персоналом для проведения ремонтных работ связанных с поиском металлических предметов в стенах и напольных покрытиях. Применяются спецслужбами для проверки корреспонденции и багажа.

Качественный ручной металлодетектор в руках у службы охраны - залог безопасности охраняемого объекта. Помимо этого, при работе с хорошим прибором, ускоряется процесс досмотра, что увеличивает пропускную способность.

Этот факт немаловажен при организации общественных мероприятий с большим скоплением людей (футбольные матчи, концерты, выборы).

Отдельно стоит упомянуть о ручном металлодетекторе с функцией поиска радиоактивных веществ. Такой прибор будет незаменим на предприятиях ядерно-промышленного комплекса и на военных объектах. Сотрудник охраны, оснащенный таким прибором, не допустит выноса опасных веществ за пределы предприятия.

Эксплуатация

Досмотровые детекторы абсолютно безопасны, и вопреки расхожему мнению не излучают каких-то вредных лучей. Такие приборы работают в низкочастотном диапазоне и не вредят людям, в том числе беременным женщинам и лицам, у которых установлен кардиостимулятор.

Но в то же время, главное не переусердствовать и не прикреплять к чувствительному элементу какие-либо металлические предметы, которые могут вызвать тревогу. Это вызовет его разбалансировку и уменьшит эффективность обнаружения.

Производители и Модели ручных металлодетектеров

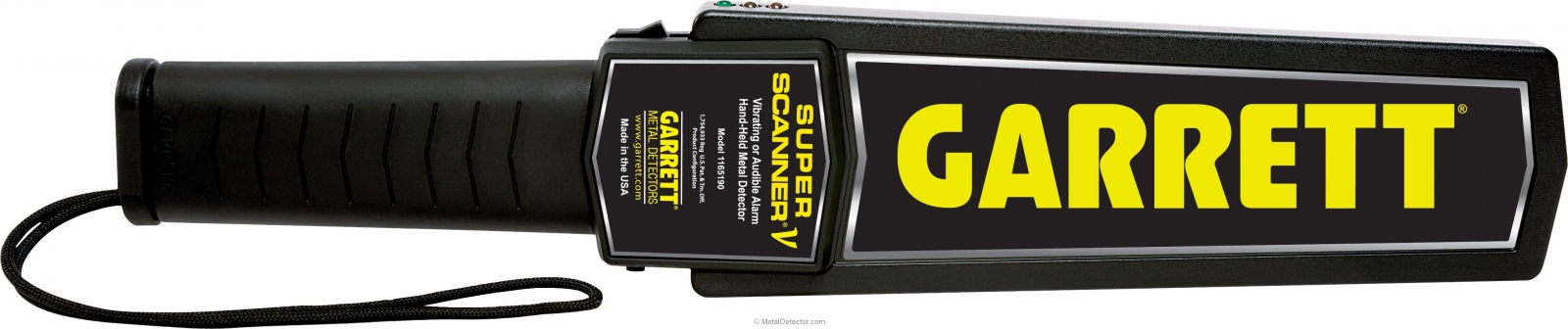

Garrett

Компания Garrett была основана в США в 1964 году, семейной парой по фамилии Гаррет. Приоритетом фирмы было создание металлоискателя доступного по цене и простого в использовании.

В 1980 году фирма выпускала уже весь спектр поисковой и досмотровой техники, а так же световых и звуковых извещателей. Помимо грунтовых металлоискателей, на конвейер было поставлено производство арочных и ручных металлодетекторов.

И по сей день фирма Garrett является одним из мировых лидеров в данной отрасли. А то, что ручными металлодетекторами экипируются спецслужбы многих стран мира, говорит о качестве выпускаемой продукции. и

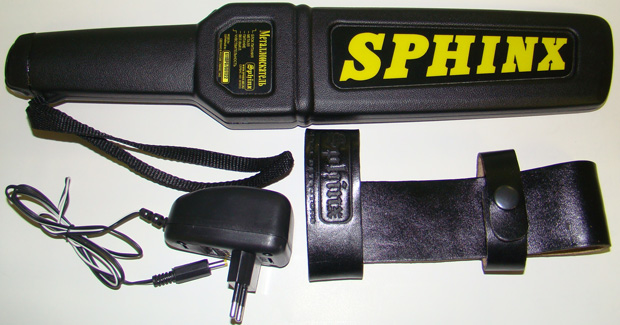

Сфинкс

ЗАО Сфинкс образовалось в 1992 году в Москве. Специализируется на производстве ручных досмотровых металлодетекторов . За время существования ЗАО Сфинкс, компания сотрудничала как с государственными охранными службами, так и с ЧОП.

По статистике каждый второй сотрудник силовых структур РФ, оснащен детектором фирмы «Сфинкс» Производители позиционируют металлоискатель «Сфинкс» как лучший на сегодняшний день на рынке, по соотношению цены и качества. И, если сравнивать с зарубежными конкурентами, «Сфинкс» значительно уступает им в цене.

Еще одной особенностью которой производители наделяют продукт - использование детектора в целях самообороны. Конструкция и материал детектора настолько крепки, что выдерживают сильные удары. Металлодетекторы это фирмы имеют световой, звуковой сигнал и вибросигнал.

E-sun

Продукцию E-sun выпускает международная корпорация Eastern Company, главный офис которой базируется в США, а заводы по изготовлению в Китае. Явным преимуществом ручных металлодетекторов выпускаемых под этой маркой, стоит отметить приемлемую цену и качество подтвержденное на практике.

В линейке моделей присутствуют детекторы с увеличенным временем автономной работы без подзарядки. Легкий вес и стиль исполнения прибора представляется еще одним преимуществом.

Основное преимущество ручных металлоискателей E-Sun заключается, в первую очередь, в невысокой цене. Благодаря удобному чехлу и небольшому весу устройств, сотрудники служб безопасности могут постоянно носить металлодетекторы E-Sun с собой и использовать их в любой момент.

Блокпост

CEIA
