Наверное многие задумывались над тем, как сделать самодельный радио жучок для прослушки. В интернете можно найти множество инструкций и схем изготовления радиожучков, но некоторые из них слишком сложны для начинающих радиолюбителей, могут содержать труднодоступные элементы, или вовсе не работать на выходе.

Приведем описание сборки радиожучка для начинающих, хотя данная схема тоже может показаться сложной в выполнении, это вовсе не так. Данный радиожучок достаточно малых размеров, мощность устройства зависит от выбора транзистора.

Радиус действия приемника, приведенного в данной статье, составляет около 100 метров, что является хорошим показателем для самодельной работы.

Что потребуется для радиожучка?

• Электронный микрофон M1;
• Конденсаторы и резисторы;
• Транзистор VT1 C3013;
• Катушка L1;
• Батарея 3В.

Данные детали можно найти в старых электронных приборах, например, микрофон можно извлечь из сломанного диктофона, а транзистор извлечь из плеера или радиоприемника, а катушку и вовсе можно смастерить самостоятельно.

Для этого необходимо просто взять медную проволоку диаметра 0,5 мм и спичку, затем намотать проволоку на 1-1,5 см спички и, зачистить и залудить кончики.

Проволоку можно использовать и в роли антенны, просто возьмите 30 см кусок проволоки, с одного конца загните ее в виде кольца, а с другой зачистите и залудите.

Инструкция как сделать радио жучок

Радиоплату можно изготовить самим, а можно использовать фользизированный текстолит. Опишем эти способы подробнее:

Для изготовления печатной платы берем кусок текстолита 3х2, нужно сделать рисунок платы и перенести его на текстолит. После этого нужно поместить его в раствор лимонной кислоты с перекисью водорода и дождаться исчезновения лишней меди. Когда плата стравится, достанем ее, промоем водой, уберем лак и залудим. Плата готова.

Для начала нужно взять небольшой фрагмент двустороннего фольгированного текстолита, размером 2х3. Поделить фольгу на несколько частей, и все хорошенько зачистить и залудить. Все это просто сделать, если у вас есть хоть небольшой опыт работы с электронными схемами.

Другую сторону нужно разделить на две неравные части. На большей части должна умещаться батарейка, и это будет положительный контакт (+). Отрицательный контакт получим, взяв медную проволоку, которую заранее нужно будет зачистить и загнуть. Также нужно вырезать небольшое отверстие на плате в которое потом поместим микрофон.

Монтаж устройства выполняется с двух сторон. Нужно припаять все детали соответственно схеме. Важно не перегревать детали во время припайки, так они могут испортиться и не будут выполнять свои функции. Отрицательный контакт припаивается с другой стороны.

Нужно помнить про соединительные провода для обеспечения питания и микрофон, который нужно припаять с соответствующей полярностью. Также не забывайте про антенну, при исключении ее из схемы дальность приема жучка заметно снизится.

Как настроить готовый радиожучок

В готовое устройство нужно вставить батарею, и взяв FM-приемник попробовать поймать любой звук, издающийся в вашей комнате. Если попытки не оказались успешны, немного раздвиньте витки катушки и повторите действия. Заметим, что сдвигая витки вы сбавляете частоту передатчика, а раздвигая, наоборот увеличиваете.

Кстати данную схему можно использовать для изготовления аудио передатчика. Достаточно просто извлечь из схемы микрофон и подключить конденсатор на ёмкость 10 мкф, а к отрицательному контакту подсоединить штекер «мини-джек».

Эти махинации позволят вам передавать звук со смартфона или любого другого устройства на другие приборы принимающие радиосигнал и находящиеся в зоне действия нашего передатчика.

Итак, наш радиожучок готов, и вам наверняка не составило труда выполнить все, перечисленные действия. Как видите, главное, что нужно для изготовления подобных устройств это необходимые детали, терпение и опыт работы с электронными схемами, а также инструкция по изготовлению.

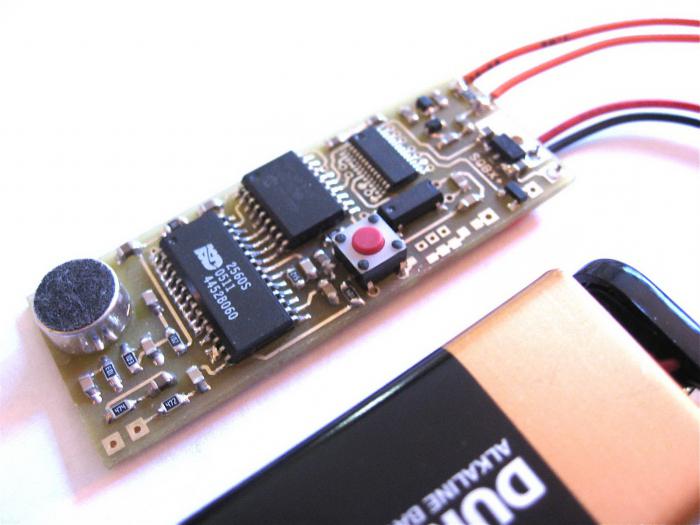

Фото радиожучков

Для того чтобы организовать прослушку, можно прибегнуть к нескольким способам реализации задуманного. Устройства электронного слежения можно приобрести в магазине или заказать через сеть интернет. Однако качественный обойдется потребителю «в копеечку». Как правило, дешевые китайские девайсы быстро выходят из строя, да и практичностью особо не выделяются. Остается одно — сделать жучок своими руками, тем более что это вполне осуществимо, а затраты на комплектующие (для того чтобы изготовить тот или иной прибор аудионаблюдения) по сути являются символическими. Впрочем, давайте займемся делом.

Законные основания

Безусловно, требуется понимать, что спецсредства для прослушивания — прерогатива спецслужб. В случае нарушения конституционных прав личности и доказанной вины в посягательстве на тайну частной жизни последует административное наказание. Нередки случаи, когда дело доходит и до уголовной ответственности. Поэтому не стоит «злоупотреблять» изготовленным изделием. Гораздо мудрее применить такое устройство в качестве дополнительного средства безопасности или же использовать его для осуществления акустического контроля над территорией собственного жилища. К примеру, жучок для прослушки, своими руками изготовленный, станет прекрасным «осведомителем», если вы не уверены в порядочности нанятой вами няни или хотите знать, что происходит на занятиях в школе. Да мало ли жизненных ситуаций, когда использование подслушивающих устройств становится необходимостью.

Мобильный «GSM жучок»: невероятно простое решение

Для того чтобы сделать подслушивающее устройство из сотового телефона, необходим аппарат, поддерживающий функцию «Автоподнятие трубки», также нужна гарнитура (наушники). Наиболее приемлемым для таких целей можно считать аппарат поскольку простота и надежность телефона позволяют рассчитывать на успешность реализуемого проекта. Кстати, является признаком экономичности, расход энергоресурсов аппарата существенно снижается. Поверьте, такой жучок из телефона, своими руками настроенный, - прекрасный заменитель дорогостоящей прослушивающей аппаратуры. Причем произвести нехитрые действия, описанные ниже, под силу буквально каждому. Пожалуй, приступим.

• Зайдите в меню телефона и войдите в раздел «Режим вызова».
• Создайте свой персональный режим. Все пункты, касающиеся световой индикации, вибрации, громкости мелодии сигнала, заставки, звукового сопровождения нажатия кнопок и оповещения о входящем СМС сообщении, требуется деактивировать.
• Дайте имя новому режиму.
• Через главное меню найдите раздел «Настройка аксессуаров», который обычно имеет два подпункта «мини-гарнитура» и «слуховой аппарат». В каждом из них необходимо отредактировать рабочие параметры и вопрос о том, как сделать жучок, будет практически решен.
• Все «аксессуарные» пункты необходимо включить. Назначить новосозданный режим активным и выйти из настроек.
• Отрежьте от наушников шнур и вставьте штекер в гнездо телефонной гарнитуры.
• На дисплее должен отобразиться активированный режим.

Применяем смартфон не по назначению

Уезжая в командировку или отпуск, можно оставить дома своеобразного сторожа, так сказать мобильного «охранника». Причем не нужно ничего паять, а сотовый жучок — своими руками переделанный смартфон. Все остальное просто до примитивности.

• Практически все смартфоны снабжены функцией «Автоприема звонков».
• В относительно новых сотовых агрегатах реализована технология энергосберегающего режима. Поэтому при учете заведомо исправного состояния аппарата можете рассчитывать на 5-7 дней работы вашего аккумулятора.
• Возможен вариант, когда телефон подключается к зарядному устройству, а посредником между розеткой и ЗУ выступает специальное устройство с реле времени. Час в сутки - вполне приемлемый режим энергоподпитки (учитывая вышеописанную ситуацию).
• Отключите в телефоне звуковое оповещение, световую индикацию и виброрежим.
• Не лишним будет такое действие, как установка в разъем гарнитуры наушников, так как звуковой фон вокруг звонящего будет неблагоприятным сигналом, который предопределит место нахождения шпионского девайса.
• Разместите устройство в средней зоне жилплощади. Не забудьте: девайс не должен находиться на видном месте, но и не является решением. Поместите телефон на антресоль или закрепите на обратной стороне висящей картины.

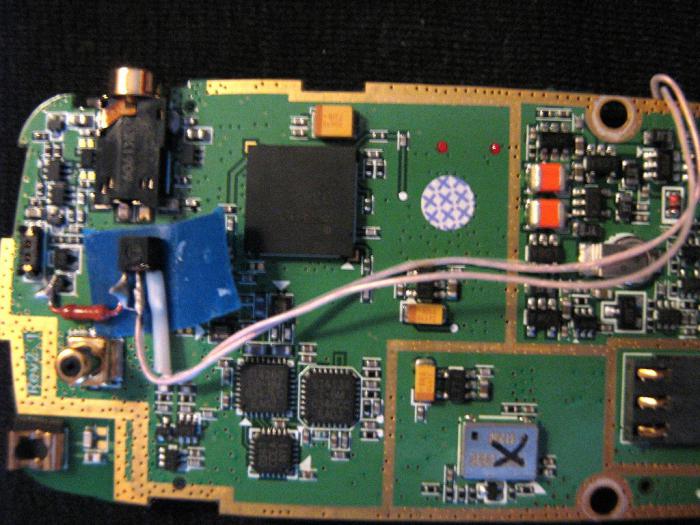

Жучок для прослушки: своими руками из «подручных средств»

Как правило, не выбрасываются. Найдите давно позабытого «электронного товарища», поскольку именно из него вы сделаете эффективно работающее звукоулавливающее устройство. Стоит отметить, что практически любой телефон можно переделать в подслушивающий девайс. Однако размеры играют немаловажную роль в «шпионской жизни». Поэтому в столь деликатном деле, как прослушка, целесообразнее использовать небольшие модели телефонов.

Общая схема последовательности действий

• Разбираете телефон.
• Снимаете экран и удаляете все светодиоды (подсветка клавиатуры — оставить один для визуального контроля).
• Впаиваете кнопку включения.
• Производите монтаж устройства — «Автоприем вызова», ведь жучок своими «руками» должен поднимать трубку.
• Заменяете микрофон на более чувствительный (электретный).
• Наращиваете антенну (обычный медный провод 15-20 см).
• Припаиваете аккумуляторную батарею и фиксируете ее сверху на клавиатурной площадке (резинка, скотч).
• Проверяете работоспособность.

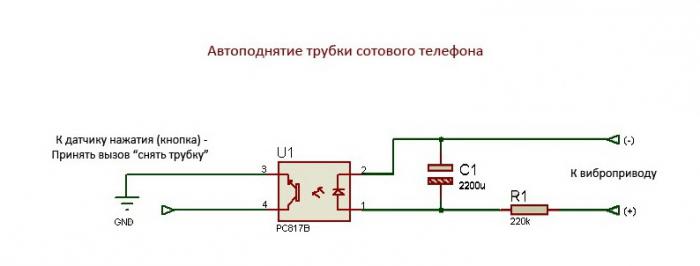

Оптрон, изображенный на схеме, можно заменить транзистором типа КТ315 или западными аналогами С9018, С9014. В таком случае конденсатор убирается, а резистор ставится номиналом сопротивления 2,2 k.

Миниатюрный жучок

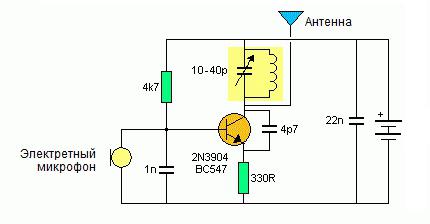

Своими руками можно сделать FM-передатчик. Довольно простая схема позволит вам принимать сигнал в диапазоне радиочастот 88-92 мГц. Не стоит сразу бежать в магазин и покупать детали, возможно, у вас есть неисправная электротехника, с платы которой можно демонтировать необходимые компоненты.

Вам понадобятся:

• Транзистор биполярный — 2N3904 либо его аналог.
• Резисторы — 4,7 и 330 кОм.
• Конденсаторы — 4,7 пФ, 1 и 22 нФ.
• Конденсатор подстроечный, номиналом 30 пФ.
• Контурная катушка — диаметр намотки 6 мм, восьмивитковая, проволока 0,5 мм.
• Материал для платы — фольгированный стеклотекстолит.
• Батарея типа «Крона» на 9 Вт.
• (наиболее чувствительный применяется в магнитофонах).

Собираем FM-жучок для прослушки

• В первую очередь впаивается подстроечный конденсатор (середина платы). Слева монтируется транзистор.
• Смещаясь к низу, устанавливаем (слева направо) конденсаторы: первый — 4,7 пФ, второй — 1 нФ.
• Теперь впаиваем резисторы.
• После — конденсатор на 22 нФ и бескаркасную катушку.
• Завершает конструкцию проволока — антенна, установка микрофона и припайка батареи.

В завершение

Теперь для вас не является секретом, как сделать из телефона жучок и что для этого необходимо. Представленные в данном информационном обзоре варианты GSM и радиоизделий - лишь часть из множества имеющихся электронных образцов, посредством которых можно наладить качественный акустический контроль. Тем не менее следует отметить, что практичность и качество достигаются благодаря применению вышеизложенных рекомендаций. Впрочем, возможно, найдется «народный умелец», который придумает более рациональный способ реализовать превосходные рабочие показатели своих изобретений прослушивающего типа. Ну а пока будем использовать то, что имеем. Слушайте внимательно!

Для начинающих радиолюбителей может показаться нижеприведенный урок по изготовлению жучка чересчур сложны. Схемы передатчиков довольно-таки просты, а вот настройка контура радиопередатчика может вызвать некоторые сложности. В данной схеме используется минимум деталей. Мощность передатчика не такая уж большая, радиус действия составляет примерно 100 метров в прямой видимости. Но для самодельного радио-жучка это очень даже неплохо.

Нам потребуется

Совсем необязательно приобретать детали для схемы. Например, электронные микрофон M1 вы можете вытащить из старого китайского диктофона. Конденсаторы и резисторы можете выпаять из любой платы радиоприемника. Транзистор VT1 C3013 снимите из старого транзисторного китайского плеера. Катушку L1 несложно изготовить самостоятельно. Для этого возьмите лакированною медную проволочку (диаметр 0,5 мм), намотайте ее виток к витку на оправке 3 миллиметра и откусите лишнее кусачками. Зачистите кончики от лака. Для антенны медная проволока тоже подойдет. Просто отрежьте от проволоки 30 см, загните один кончик в колечко, второй - зачистите, залудите. Также приобретите батарейку напряжением 3 В. Вот и все детали, которые нам потребуются.

А вот и схема, в которой оставлены лишь самые необходимые детали, с которыми мы уже ознакомились.

Монтаж радио-жучка

Чтобы собрать схему можно не разрабатывать плату самостоятельно. Просто возьмите маленький кусок двухстороннего фольгированого текстолита 2х3 сантиметра. На одной из сторон текстолита резаком разделайте фольгу на пару частей (сколько потребуется для монтажа деталей). Все потом надо тщательно залудить. Как видите, сложного в этом не так уж много, если у вас уже есть небольшой опыт в создании электронных самоделок .

Настройка радио-жучка

Итак, сборка окончена? Теперь самое интересное: вставьте в жучка батарейку, возьмите любой FM-приемник, попытайте поймать в динамиках свой голос. Если не получилось с первого раза, попробуйте слегка раздвинуть витки катушки L1, затем снова повторите попытку. Когда сигнал будет пойман, то вы уже без проблем сможете добиться нужной частоты: при сдвиге витков частота передатчика сбавляется, при раздвигании - увеличивается. Просто настройтесь на необходимую вам частоту и наслаждайтесь проделанной работой!

Хоть делать подслушивающие устройства, так называемые «жучки» не законно и грозит уголовной ответственностью но для пытливого ума радиолюбителя в качестве самообразования и интереса это не является препятствием, кроме того подобное устройство может послужить просто радиомикрофоном для караоке системы. Этот простой жучок который собран всего на одном транзисторе работает в УКВ диапазоне от 80 до 108 МГц, принимается на обычный радиоприёмник с FM диапазоном.

Чувствительность у него достаточно хорошая и зависит от используемого электретного микрофона, так как попадаются как хорошие электретные микрофоны так и не очень, для этого придётся подобрать подобный с лучшей чувствительностью, при этом звук получается чистый не искажённый. Дальность действия жучка до 50 метров в зависимости от длины антенны и применённого транзистора. Единственный явный недостаток подобной схемы это то что он нестабильно держит частоту по мере разряда батареи, ведь это самая простая схема радиомикрофона, без кварцевой стабилизации частоты, поэтому источник питания лучше выбрать с хорошей ёмкостью.

Детали которые понадобится, чтобы сделать FM жучок:

• Небольшой кусок фольгированного стеклотекстолита или макетной платы;
• Транзистор КТ368 или BC547, КТ3102, С9018, с последним транзистором мощность и дальность действия радиомикрофона увеличится;
• Микрофон (подойдёт от любого китайского магнитофона);
• Резистор R1 – 4.7кОм;
• Резистор R2 – 270 Ом;
• Конденсатор С1 – 1нФ;
• Конденсатор С2 – подбирается в зависимости от частоты;
• Конденсатор С3 – 4.7пФ;
• Конденсатор С4 – 100нФ;
• Кусок провода длиной от 20 – 40 см в качестве антенны;
• Источник питания: батарейка на 3 В — литиевая таблетка CR2032 или аккумулятор на 3,7 В.

Как сделать простой FM жучок, пошаговая инструкция:

Берём кусок платы и с помощью острого ножа вырезаем дорожки, можно также вытравить но так как это простая и схема жучка и плата получается крохотной то я решил вырезать дорожки скальпелем. Можно также распаять всё на маленьком кусочке макетной платы.

Мотаем катушку L1, для этого нужен провод в лаковой изоляции диаметром от 0,4 до 0,6 мм, мотаем на оправке диаметром 4 мм, в качестве которой неплохо подойдёт стержень от гелиевой ручки, делаем вокруг оправки 12 витков.

Припаиваем все детали на печатную плату, при припаивании микрофона обратите внимание, что у него есть полярность подключения и нельзя их путать, чтобы понять какой вывод нужно припаивать к минусу, а который ко входу транзистора нужно посмотреть на него со стороны выводов, там, где у вывода есть отводы дорожек к алюминиевому корпусу, это минус, противоположный который не касается корпуса это плюс и его нужно подключать на базу транзистора.

В качестве антенны служит гибкий кусок провода от 20 до 40 см длиной. Чем длиннее она будет, тем на большее расстоянии жучок будет способен передавать звук.

Настраиваться радиомикрофон очень просто, для выбора частоты передачи нужно подобрать ёмкость конденсатора С2, приводим примерные соответствия его ёмкости частоте в ФМ:

• 10р – 88 МГц;
• 8.2р – 95 МГц;
• 6.8р – 104 МГц.

Также частота подстраивается путём растягивания витков катушки L1.

Потребление всей схемой не большое, около 5-7мА и поэтому в качестве питания подойдёт плоская литиевая батарейка — CR2032 на 3 вольта или ещё лучше аккумулятор на 3,7 вольт, например от китайского дешёвого mp3 плеера, он маленький и ёмкости вполне достаточно. Можно также подобрать подходящий корпус для него, маленький и удобный.

Всё, наш простейший FM жучок на одном транзисторе сделанный своими руками готов, осталось подключить питание, настроить на приёмнике частоту радиомикрофона и радоваться полученному результату.
