Если вы решили установить себе комплект спутникового оборудования, то мы вам расскажем, как установить спутниковую антенну и как настроить спутниковый ресивер. Данная статья будет состоять из следующих блоков:

Всё больше пользователей отказываются от кабельного телевидения и отдают предпочтение спутниковому. Это вполне логично, так как не всегда абонентов кабельного ТВ устраивает перечень кабельных каналов. Кроме того, сейчас широким спросом пользуются широкоформатные телевизоры Full HD и по замыслу, на таких телевизорах, необходимо смотреть HD-телевидение высокой чётности, а не аналоговое кабельное, качество картинки которого, мягко говоря, не соответствует. Да, вопрос можно решить с помощью подключения цифрового кабельного телевидения, но опять-таки, перечень каналов будет существенно урезан, по сравнению с тем, что можно смотреть через спутниковую антенну, а в добавок ещё и стоимость кабельного ресивера почти равна стоимости спутникового. Если говорить относительно частного сектора и загородной местности, то спутниковое телевидение это единственный вариант просмотра широкого ассортимента каналов.

Выбор спутника

В первую очередь, перед тем как устанавливать спутниковую антенну, вы должны выбрать оператора спутникового телевидения, а точнее спутник, на который будет направлена антенна. Для новичков мы раскроем данный вопрос более подробно.

Итак, суть спутникового телевидения заключается в том, что сигнал определённых телеканалов поступает на спутник, который находится в космосе, именно с этого спутника каждый абонент принимает сигнал на свою спутниковую антенну. Принятый на антенну сигнал направляется в тюнер (ресивер), где сигнал обрабатывается, а для некоторых каналов раскодируется, и затем поступает в «готовом» виде уже непосредственно в телевизор. Саму структуру комплекта спутникового оборудования, для приёма спутникового сигнала, мы рассмотрим чуть позже, сейчас же нас интересует выбор спутника.

На сегодняшний день со спутника транслируются как открытые, так и кодированные каналы. Каналы могут как отдельно размещаться на спутнике, так и входить в пакет каналов, который принадлежит спутниковому оператору. Большинство же спутниковых каналов кодируются, чтобы за их просмотр абоненты платили деньги. Для удобства просмотра большого количества каналов с одного спутника, и для единой оплаты за их просмотр, существуют спутниковые операторы. Вещание русскоязычных каналов осуществляется с разных спутников, которые находятся на разных позициях. Для приёма сигнала со спутника ваша антенна должна быть чётко направлена на выбранный спутник. Если же выбранные вами спутники находятся близко друг к другу, то скорее всего, вы сможете принимать сигнал с обоих спутников на одну антенну.

Таким образом, если вы хотите смотреть до 30 бесплатных русскоязычных каналов, то для этого советуем направить свою спутниковую антенну на спутник ЯМАЛ 201. Также, есть и другие спутники с открытыми для просмотра каналами, но они не так наполнены как Ямал. Что касается операторов спутникового телевидения, то это: самый популярный оператор Триколор-ТВ, число абонентов которого растёт интенсивными темпами, также необходимо упомянуть о таком спутниковом операторе который включает в себя самый большой перечень каналов – это НТВ-Плюс и, конечно же, оператор Радуга-ТВ. Ознакомится с перечнем каналов и стоимостью пакетов данных операторов вы можете на их официальных сайтах.

Итак, изначально вы выбираете вид спутникового вещания: бесплатный или платный. Для выбора спутника с бесплатными каналами используйте сервис Frocus.net, для выбора платных пакетов – официальные сайты операторов спутникового ТВ. Если у вас широкоформатный телевизор учитывайте то, что некоторые операторы уже вещают в HD формате.

Ещё один нюанс при выборе спутника – возможность направить на него спутниковую антенну. Если же окна вашей квартиры выходят в другую от спутника сторону, либо же перед домом есть помехи в виде деревьев или домов, то тогда антенну необходимо устанавливать на крыше. Если же по каким-то причинам и на крыше установить антенну не получиться – то придётся выбирать другой доступный спутник.

Что необходимо для спутникового телевидения

После того, как вы определили с какого спутника будете принимать сигнал, и будут ли это открытые каналы или же это будет непосредственно оператор спутникового ТВ, вы можете приобретать оборудование для приёма спутникового сигнала.

В комплект спутникового оборудования входят

1. Ресивер (тюнер) – устройство которое принимает, декодирует и преобразует сигнал для просмотра на телевизоре.


2. Антенна (тарелка) – предназначена для приёма сигнала со спутника, именно от самой антенны спутниковый сигнал отражается и направляется в конвектор.


3. Конвектор (голова) – необходим для приёма отражающегося от антенны сигнала со спутника, где сигнал конвертируется и передаётся в ресивер.


4. Кронштейн – металлическая конструкция которая крепится к стене, и затем на которую крепится сама антенна.


5. Кабель – телевизионный коаксиальный кабель, который соединяет конвектор с ресивером.


6. DiSEq – если вы будете на одном ресивере принимать сигнал с нескольких спутников, то для соединения конвекторов в один кабель используется дисек.


7. F-ки – коннекотры которые служат для соединения кабеля с другим спутниковым оборудованием.


8. Соединительный кабель между ресивером и телевизором – тюльпаны, SCART или HDMI-кабель.

Ресивер

Подробно о том, как выбрать спутниковый ресивер мы рассказывали в отдельной статье, поэтому, если он у вас ещё не приобретён, то советуем прочитать данную статью.

Антенна

Что касается спутниковых антенн, то единственное, на что необходимо ориентироваться при покупке – это её диаметр. Для того, чтобы принимать сигнал с большинства спутников, достаточно антенны диаметром в 90 см. Если же приём сигнала на антенну планируется с нескольких спутников, то диаметр антенны зависит от градусного расстояния спутников друг от друга.

Конвектор

От спутника зависит поляризация конвектора: круговая или линейная. Например, для приёма сигнала со спутника Eutelsat 36 (Триколор-ТВ и НТВ-Плюс для жителей европейской части России) нужен конвектор с круговой поляризацией.

Если вы планируете просмотр спутникового телевидения на двух телевизорах (телевизоре и компьютере), то для подключения двух ресиверов приобретайте конвектор с двумя выходами.

Кронштейн

Кронштейн должен крепиться на три или четыре анкера. Длина ножки должна быть таковой, чтобы вы могли свободно повернуть антенну в нужном направлении и она не упиралась в стену.

Мультифид

Для крепления нескольких конвекторов на антенне используйте мультифид.

Установка спутниковой антенны своими руками

Первым делом вам необходимо собрать саму спутниковую антенну, как это сделать подробно и наглядно расскажет данное видео.

Перед установкой спутниковой антенны вы должны знать конкретно, куда должна быть направлена антенна, для этого вам поможет сервис Agsat.com.ua/satdirect. На карте выберете место в котором планируете устанавливать антенну установив там флажок, в боковой колонке выбреете предполагаемый спутник и вам покажут куда надо направлять спутниковую антенну. Перед монтажом антенны рекомендуем проверить приём сигнала не укрепляя её, а держа в руках. Если же качество сигнала со спутника достигает 70%, то переходим к монтажу антенны.

Когда место определено и проверено, с помощью перфоратора делаем отверстия для крепления кронштейна к стене на анкера. Размер анкеров выбирайте исходя из материала стены и веса конструкции. После того как вы укрепили кронштейн, производим крепление антенны, но не спешите затягивать гайки, так как сперва нам нужно направить антенну.

Как настроить спутниковую антенну самостоятельно

В то время, когда антенна уже находится на кронштейне, производим подвод телевизионного кабеля к ней.

Как подключить спутниковую антенну

Для подключения спутниковой антенны необходимо на конец кабеля накрутить F-ку. Для этого срезаем в 1,5 см от края изоляционный слой телевизионного кабеля, загибаем в противоположную сторону экранную оплётку, срезаем экран из фольги (0,9-0,8 см от края) который изолирует сердцевину кабеля и накручиваем на подготовленный конец кабеля F-ку. Если сердцевина кабеля выступает за уровень F-ки больше чем на 0,2 см, то излишки рекомендуется отсечь. Тоже самое делаем и со вторым концом кабеля. Затем, первый конец кабеля подключаем к конвектору, а второй конец подключите к ресиверу, в самом конце установки, как это указано в инструкции. Если же у вас несколько конвекторов, то сначала кабеля идущие от конвекторов подключаем к дисеку, а уже непосредственно от дисека один кабель пойдёт к ресиверу.

Итак, когда антенна зафиксирована на кронштейне и кабель подключён – производим настройку антенны на спутник. Направление антенны производим по компасу, подстройку – исходя из меню уровня сигнала в ресивере. Ещё один момент при настройке антенны – необходимый угол её наклона относительно горизонта, у каждого спутника он свой.

Когда вы добились качественного уровня приёма сигнала, крепко фиксируем гайки на антенне и крепежах, чтобы от ветра и вибраций они не раскрутились. Затем фиксируем кабель, дабы он негде не болтался. Сразу от конвектора рекомендуется сделать так называемую петлю из кабеля, чтобы влага стекала вниз, а не текла по кабелю.

Как настроить тюнер спутниковой антенны

Детальное описание настройки тюнера вы найдёте в инструкции к нему. Для начала выберете язык меню ресивера и проверьте версию его прошивки, сравнив её с последней официальной версией. Если же последняя прошивка имеет существенные изменения и положительные отзывы пользователей – ресивер лучше перепрошить.

После этого нужно выставить время, часовой пояс и т.п. в меню поиска каналов выберете спутник и введите необходимые его настройки (если используется дисек, то выставить номер входа к которому подключён конвектор направленный на данный спутник).

Затем выведите информацию об уровне сигнала – именно по этому информационному окну и производите настройку антенны. Когда антенна настроена и уровень сигнала высокий – производим сканирование спутника. Чтобы открыть доступ к каналам вставляем карту доступа оператора.

Спутниковое телевидение имеет много поклонников, скажу даже так- фанатов.

Потому что спутниковое телевидение имеет много преимуществ перед остальными способами смотреть любимые передачи в телевизоре.

Однако сразу и замечу, что установка и настройка является самым сложным путем для достижения своих приоритетов в отношение желаемого.

Почему так?

Про это и рассказ, конкретно, спутниковое телевидение и спутниковое оборудование а главное, что желательно знать до Вашего похода в магазин.

А все потому, чтобы избежать ненужных затрат на не нужное или непригодное оборудование.

Начну с того, что спутниковая антенна (тарелка) ориентировочно устанавливается на юг и не как на север. Это надо учитывать перед походом в магазин. Потому, что может случится конфуз, ваша квартира балкон не имеет выхода на юг.

Также надо учитывать про возможные препятствия перед антенной. Их не должно бить. Угол возвышения основных спутников, примерно, 20-30 градусов над уровнем горизонта.

Можно установить спутниковую систему жестко, только на один спутник с мультифидом.

Мультифид – это устройство, которое позволяет закрепить несколько конвертеров на одной тарелке. Таким образом можно построить спутниковую систему, способную принимать несколько спутников на ОДНУ антенну.

Замечу - без перенастройки антенны!

Преимущества такой установки в том, что она относительно дешевая и более надежная. Сам в этом убедился, когда отказался от мото-подвеса. Система крутится довольно долго и если надо переходить от Viasat, до НТВ+ получается ждать на поворот антенны.

Но есть и преимущество- можно подкорректировать антенну, хотя только по горизонтали.

Сейчас, я использую стационарные сателлит антенны. Обычно она выполнена из гальванизированной листовой стали, покрыта порошковым напылением с последующим оплавлением (хроматирование, полиэстер).

На этой антенне можно организовать одновременный прием Viasat, Hotbird, Astra, НТВ-Плюс/Триколор и т.д. Очень удобно в условиях, когда несколько тарелок поставить нет места, а смотреть хотелось бы большой набор спутников.

Если вы планируете на одной антенне принимать сигнал сразу с несколько спутников, то придется использовать несколько конвертеров (головок). Для их соединения на один ресивер (идет один кабель) понадобится специальное устройство - DiseqC.

Дайсик или проще говоря, переключатель, занимается тем, что позволяет ресиверу переключаться между головками, в зависимости от того какой канал включил пользователь


Настройка, нет скажу так, правильное подключение, .

При выборе спутниковой антенны главным параметром является ее диаметр.

От ее размера зависит какие спутники Вы сможете принимать в вашей местности. Для приема каналов НТВ Плюс будет достаточно тарелки диаметром 60 см, для приема каналов со спутника Hot Bird — 90 см.

Однако замечу, для уверенного приема в плохую погоду, лучше ставить тарелку 1,2 метра. Конечно много, но в обильный снегопад не потеряется сигнал с спутника. Настройка спутниковой антенны процесс не из легких. Можно конечно вызвать специалистов и за хорошие деньги они все сделают.

Но, друзья, любитель сателлит телевидения должен уметь и сам все сделать, ради творческого удовлетворения. !

Главным элементом в системе антенны (по моему рассуждению) является Конвертер.

Другое название LNB (Low Noise Blockconvertor) или МШУ(Мало Шумное Устройство) - это такое приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала. То есть, на его облучатель, проецируется электромагнитный сигнал идущий со спутника.

На примере, конвертер круговой поляризации с двумя выходами. Отлично подходит для программ пакета НТВ-Плюс и Триколор ТВ на 2 телевизорах.

Благодаря новой архитектуре и качественным компонентам, эта головка предоставляет более высокому конверсионному усилению. При том имеет самое низкое шумовое число и лучшую производительность искажения фазы.

По сравнению со стандартными конвертерами Inverto Black Pro обеспечивает куда более лучший и стабильный приeм, даже в условиях слабого сигнала.

DVB-S2 (HDTV) совместим.

Коэффициент шума: 0.3 db
Низкий фазовый шум, DVB-S2 (HDTV) совместим
High Frequency Stability
Входной диапазон: 11,7 - 12,75 ГГц
Выходной диапазон: 950-2000 МГц
Единый гетеродин: 10750
Влагозащищенный корпус
Количество выходов: 2

Спутник вещает сигнал на очень высокой частоте, примерно 10.7ГГц-12.75ГГц. Конвертер понижает эту частоту на 10ГГц. Если бы этого не было, то происходило бы затухание сигнала уже на 1м провода идущего от антенны.

Мы бы не смогли передать сигнал к нашему приемному устройству, т.к. для передачи спутникового сигнала необходим специальный кабель с небольшим затуханием на частотах до 2 ГГц. Больше про конвертер .

Кабель

При установке, а так же обслуживании спутниковых антенн никуда не деться от кабелей. От качества заделанного кабеля напрямую зависит уровень сигнала (чем хуже заделан кабель тем сильнее сигнал будет ослабевать на переходе).
Читаем, (коннектор, соединитель) типа F .

Каналы

Практически на всех спутниках есть бесплатные каналы, однако, там ничего интересного не увидите. Платные (закодированные) каналы, вещают в различных кодировках, например, Viaccess, Irdeto, Betacrypt, Nagravision.

Чтобы увидеть их придется приобрести карточки. Или покупать ресивер от оператора (НТВ+, Триколор). Однако, такие ресиверы не блещут возможностями и основном работают только на конкретного оператора. Пример, интерактивная

Для других ресиверов имеется два варианта.

Самый распространенный это кардшаринг, я его называю Другой, это покупка модуля и там уже вставляем карточку от конкретного оператора. Замечу, что в ресивер должна бить возможность использования модуля под CI+ Пример,

Замечу, что Спутниковый тюнер, может в разы улучшить технические возможности спутникового ресивера. Что это за тюнер, .

Так постепенно подошли к тому на чем будем смотреть спутниковое телевидение и это конечно телевизор.

Подумаем какой он должен бить?

Когда цены на 4K-телевизор стабильно снижаются, их популярность растет небывалыми темпами. Я советую именно такой вариант Ultra HD или 4K-телевизор.

В настоящее время владельцы большинства последних моделей 4K-телевизоров уже могут получать потоковый контент с платформ Amazon, Netflix, Megogo.

Ряд других провайдеров также начинает предоставлять зрителям доступ к Ultra HD видео через потоковые соединения, сет-топ-боксы и даже спутниковые каналы – эти трансляции доступны на ряде рынков владельцам отдельных моделей.

Не следует также забывать о компании Sony, чей медиаплеер и совместимая с ним служба видео по запросу предлагают зрителю возможность доступа к крупнейшей на сегодняшний день коллекции 4K-контента, которая включает в общей сложности 1500 различных фильмов и телепрограмм.

Пример, спутниковый оператор SES (Astra) объявил о заключении соглашения с ведущим немецким и австрийским оператором платного телевидения Sky Deutschland. Платформа обеспечит дополнительную емкость для Ultra HD вещания на спутнике Astra в позиции 19,2°E.

В Sky Deutschland считают,что инновации нашего предложения предоставят нашим клиентам лучший телевизионный опыт и поэтому мы инвестируем в Ultra HD. Даже Триколор показивает в этом формате, хотя не так много как хотелось но передачи имеются.

Согласитесь, что привлекательность 4K-телевизоров не ограничивается лишь вчетверо большим в сравнении с HD количеством пикселей на экране.

В дополнение к невероятному разрешению вас ждет полный набор технологий, связанных с передачей цвета и прочими моментами обработки видео, которые превышают по своим параметрам даже последние модели HD телевизоров.

Однако, каждый себе хозяев, но советую к чтению статью, что надо знать перед покупкой телевизора,

Замечу, имеются телевизоры с встроенным спутниковым ресивером.

Преимущества.

Не нужен отдельный ресивер.
Не нужен соединительный шнур HDMI-HDMI
Не нужен отдельный пульт дистанционного управления.

Но про тетю «шару» можно позабыть, что не является недостатком для владельцев официальных карт доступа.

Если в телевизоре есть встроенный цифровой тюнер с поддержкой стандарта DVB-S2, это значит что телевизор, будет принимать (при наличии антенны правильно настроенной на спутник) сигнал спутниковых каналов.

Но будьте внимательны:

Здесь иногда и может происходить путаница, ибо в панели встраивают и другие тюнеры с похожими наименованиями которые ничего общего со спутниковым тв не имеют.

И так:

Тюнер для эфирного цифрового вещания называется DVB-T2 или DVB-T (не подходит)
- Тюнер для кабельного цифрового вещания называется DVB-С (не подходит)
- Тюнер для спутникового цифрового вещания называется DVB-S2 или DVB-S (Подходит)

Буква T обозначает наземное тв, буква С кабельное, а S это спутниковое. Как вы видите, отличие лишь в одной букве, а тюнера совсем разные.

Монтаж антенного оборудования не отличается от стандартной установки с применением внешнего ресивера. Телевизоры с встроенными спутниковыми ресивером легко сканируют каналы как в ручном, так и в автоматическом режиме, но показывать будут исключительно не кодированные каналы .

Практически все современные телевизоры со встроенным спутниковым тюнером поддерживают протокол DiSEqC 1.0, а значит можно обеспечить прием сигнала как минимум от четырех спутников с использованием коммутатора 4х1 DiSEqC.

Одного, только встроенного в телевизор спутникового ресивера и антенны будет не достаточно.

Дело в том, что практически все телевизионные каналы, вещаемые со спутников, идут не в открытом формате, а в той или иной кодировке. «АС ПЛЮС» – в Crypt On, Триколор ТВ” – в DRE Crypt, НТВ+ и многие операторы эротической направленности – в Viaccess, «Радуга ТВ” и «Континент ТВ” – в Irdeto, «Телекарта” – в Conax и т.д.

И поэтому установив антенну и настроив на своем телевизоре каналы того или иного оператора, на экране вместо долгожданного качественного изображения и любимой передачи вы увидите только надпись что-то вроде «Кодированный канал”.

Для решения этой проблемы вам необходимо приобрести, и установить в свой спутниковый телевизор устройство декодирования – так называемый модуль доступа.


И так, Модули CI+ предназначены для просмотра закодированных каналов «НТВ-ПЛЮС» и «Триколор ТВ», и могут быть использованы в телевизорах со встроенным цифровым приемником (DVB-S2) и поддержкой стандарта CI+.

Модули CI+ гарантируют возможность подписки на любые пакеты «НТВ+» и «Триколор ТВ» Что важно дополнительно знать про модули, .

Конечно, вес этот материал из этой статьи, можно найти и в отдельных статьях. Но не обессудьте, много приходят от читателей просьба с характерным вопросом, что мне надо приобрести для спутникового телевидения.

Так что статья является ответом.

Удачи, Друзья!

Для того чтобы самостоятельно, не имея никаких практических знаний, собрать и установить комплект спутникового телевидения у себя дома, нужно соблюдать определенную пошаговую последовательность работ.

Рассмотрим основные моменты, на которые стоит обратить особое внимание при сборке тарелки, схемы подключения проводов, а также сделаем акцент на частых ошибках, которые совершают неопытные монтажники.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

Без них, при наличии нескольких головок, у вас получится вот такая елка.

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

• с линейной поляризацией (вертикальной и горизонтальной)

• с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа - линейный.

Еще у них может быть разное количество выходов:

Сам конвертер состоит из трех основных элементов:

• облучатель

• волновод

• электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее.

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

• во-первых, у вас будет плохая соосность отверстий

• во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта - наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

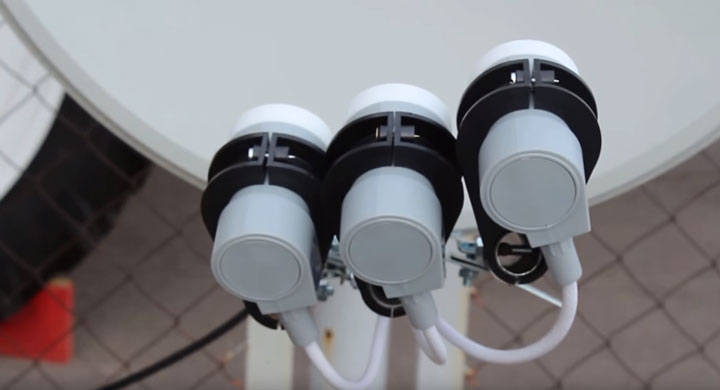

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

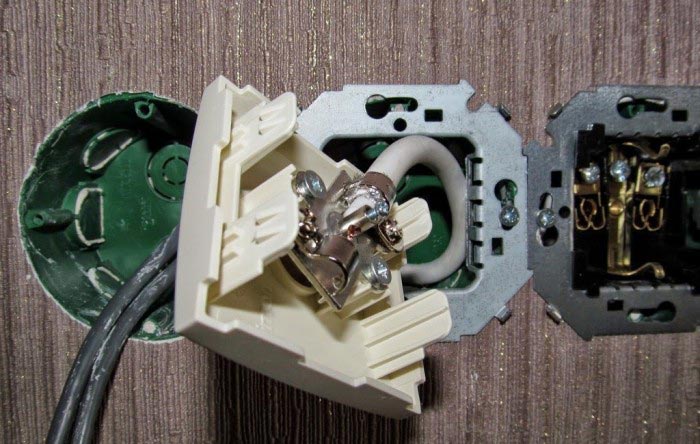

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Поиск спутника и каналов

Настройку и поиск спутника можно выполнить без навороченных приборов с применением самого ресивера.

Правда придется тащить на крышу сам тюнер + какой-нибудь маленький телевизор.

Если вы конечно не будете устанавливать мотоподвес.

Еще такую настройку делают вдвоем. Один человек на крыше двигает тарелку, другой по сотовому телефону контролирует сигнал дома на ТВ.

Если же вас не устраивает ни один, ни второй вариант, можно прикупить у китайцев дешевый портативный прибор для настройки и анализа спутникового сигнала - или вот .

Тогда настройка вообще не составит большого труда. Кстати, он пригодится и в дальнейшем, если после сильного ветра у вас ухудшится сигнал или вы захотите со временем добавить спутник, а может вообще поменять головки. Настроить спутники с МТС и Триколор, вместо Amos, Astra и т.п.

Настройку начинайте с центральной головки. Изначально выставляете тарелку с небольшим подъемом к горизонту. Для того, чтобы сориентироваться в направлении, посмотрите на ближайших соседей.

В наше время, вы уже явно не будете первопроходцем, и найти пару тройку настроенных тарелок не составит большого труда. Иногда их настолько много, что они мешают друг другу.

В крайнем случае можно воспользоваться программами на смартфонах – Спутник Director или SatFinder.

Устанавливаете программку, запускаете ее и начинаете крутить смартфон по разным направлениям в поисках нужного спутника. Координаты большинства из них уже забиты в программу и ничего искать не нужно.

Значок, обозначенный кружком или крестиком, будет показывать верное направление для спутниковой тарелки. По нему и сверяйтесь.

Включаете тюнер, выбираете спутник с центрального конвертера и ищите хоть какой-то сигнал с этой головки. Поиск производится подниманием, опусканием и поворотом самой антенны.

Качество сигнала указывается в виде шкалы в процентах и располагается в нижней части экрана. Вам нужно добиться максимально возможного значения.

Для этого очень-очень медленно начинаете поворачивать тарелку в разные стороны. Само зеркало при этом закрывать нельзя.

Если сигнала нет, или он очень плохого качества, тарелка немного опускается. Далее процесс разворота по сторонам повторяется. Как только по высоте попался сигнал хорошего качества, тарелка предварительно фиксируется по вертикали.

После чего, опять можно покрутить ее по сторонам вправо-влево, чтобы найти максимально возможное качество. Тут никогда не будет 100%, просто ищите максимально возможную цифру – 68-75% и т.д.

Найдя наилучшее положение, окончательно зажимаете поворотный механизм вправо-влево. Только не затягивайте сразу до конца по одному болту, иначе тарелку уведет в сторону на пару градусов. Закручивайте гайки равномерно, как на колесах авто или головке двигателя.

Когда углы все выставлены, необходимо опять отрегулировать всю конструкцию по высоте. Ослабив крепеж, начинаете ее поднимать или опускать по вертикали, все время контролируя сигнал.

Запомните, что максимум всегда ищется методом опускания вниз.

Для чего это нужно и что это дает? В процессе длительной эксплуатации под тяжестью снега, ветра, дождей, тарелка все равно будет уходить немного вниз, ухудшая сигнал.

Вам же нужно выставить ее как бы в натяжечку. Это сохранит качество сигнала на долгое время.

Имейте в виду, что тарелка изначально должна быть закреплена на стене или крыше ровно по уровню.

Если это не соблюдается, то найдя максимум сигнала по горизонтали, вы начнете искать max по вертикали. И в процессе этого, положение по горизонтали будет уходить. Придется несколько раз юстировать горизонталь-вертикаль.

Далее переходите к следующей стадии настройки – прокручивание вокруг своей оси центрального конвертера по часовой или против часовой стрелки. Здесь также можно добиться улучшения сигнала на несколько процентов.

Таким образом вы настроили саму тарелку и центральную головку. Переходим к настройке боковых конвертеров от других спутников.

Переключаете тюнер на следующий спутник и вызываете его информационную строку. Конвертер этого спутника также благодаря мультифиду можно вращать вверх-вниз, приближать или удалять от тарелки.

Также как и со средней головкой, сначала ищите максимум на вертикали, а потом приближаете или удаляете боковой конвертер к центральному. В конце настроек проворачиваете его вокруг оси.

При настройке спутников от боковых конвертеров, особо обратите внимание на то, где вы стоите относительно тарелки. На боковые головки сигнал со спутника поступает в центр зеркала и отражаясь как в бильярде попадает на конвертер.

Так вот, для того чтобы не перекрывать этот сигнал своим телом, вы должны располагаться с ближайшей стороны настраиваемой головки, а не с противоположной.

После поиска и настройки спутника со всех трех конвертеров, процесс можно считать завершенным. Спрячьте и загерметизируйте дайсик от дождя и осадков, а также надежно закрепите спутниковые кабели хомутами, чтобы их не болтало ветром.

Ошибки монтажа и подключения

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант - пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Многие неуверены, что смогут настроить спутниковое телевидение сами. На самом деле справиться с этим многим по силам.

Оборудование

Сегодня весь комплект для подключения стоит в пределах 2800-4500 рублей. В него входят:

• Ресивер (тюнер). Простым языком это приёмник. Из всего комплекта он стоит дороже всего. Выбирая его будьте серьёзны, ведь трансляция каналов происходит в форматах mpeg 2 и mpeg4. Второй лучше.
• Антенна. Преобразует приёмный луч в фокус. Именно он принимает импульс.
• Конвертерные крепления – 2 штуки.
• Дисек – его задача переключать между конвертерами. Тюнер в одно время принимает импульс исключительно с одного конвертера, он необходим если более двух спутников.
• Специальный кабель.
• F коннекторы.
• Крепёжный кронштейн.

Инструменты которые помогут настроить антенну:

• Удлинитель (желательно на 3 розетки);
• Перфоратор или дрель;
• Ключи для закрутки гаек на 13 и на 10;
• Крестовидная отвёртка;
• Молоток;
• Изолента.

Выбираем спутник

Нужно выбрать какой оператор спутникового тв нам нужен.

Основа спутникового телевидения – орбитальные спутники. Телевизионные станции отправляют на них сигнал, а они распространяют его на огромные территории. Затем он поступает на антенну, та отражает его на головку, она передаёт его на тюнер. Там происходит раскодировка и мы видим картинку и слышим звук.

Но просто антенны для этого мало. Тут нужна целая система.

Спутники бывают двух типов:

• Открытого вещания
• Закодированного

Каналы собираются в пакеты и приобретается карта, которая раскодирует их.

Вещание русских каналов происходит со спутников из разных концов мира. Чтобы принимать сигнал с конкретного спутника, требуется чтобы антенна была направлена в его сторону и выставить верную частоту. Если нужные спутники рядом, то чтобы поймать его, нужна всего одна антенна.

Спутник Ямал 201 даёт возможность просматривать до тридцати русских каналов. На околоземной орбите есть много трансляторов бесплатных каналов.

При выборе оператора присмотритесь к:

1. Триколор-ТВ – работает много лет и имеет много клиентов.
2. НТВ Плюс
3. Радуга ТВ

Все они предоставляют много каналов.

Установка антенны

Как выбрать место установки

Не получится установить антенну в любом месте. Они чувствительные. Если сигналу будет мешать дерево, то приём забьётся частично или полностью. Перед установкой нужно проверить какие объекты есть на пути сигнала. Если что, нужно либо выбрать другое место, либо устранить мешающие предметы.

К конкретному спутнику нужно выбирать правильное направление. Его можно узнать у продавца-консультанта, в интернете или в специальной литературе.

Готовимся к монтажу

К тарелкам есть инструкция. После сборки антенны нужно:

1. Прикрепить кронштейн к стене
2. Закрепить тарелку
3. Начинать настройку

Теперь нужно заняться подготовкой кабеля:

1. Берём нож с плоскогубцами
2. С помощью ножа зачистите верхнюю изоляцию , там будет слой мелких проводков. Его нужно отклонить к кабелю.
3. Дальше идёт фольгированный слой. Обрежьте его.
4. Последний защитный слой нужно оголить и будет сердцевина.
5. Её зачищаете от верхнего слоя (эмали) и одеваете F коннектор.
6. Все слои которые торчат – обрежьте.

Подключаем

1. Соедините конвекторы с дисеком. Для этого нужно 3 кабеля.
2. Чтобы на дисек не попадала влага – спрячьте его. Но изолентой обматывать не нужно иначе будет “парилка”. Используйте термоусадку.
3. Теперь нужно подключить дисек к ресиверу. Всё просто, прикрутите F-ку которая на кабеле к ресиверу.

Настраиваем головки

Допустим, тарелка направлена на юг. Все провода мы подключили. Теперь предстоит сложнейший этап во всей этой работе. Начинать нужно с центральной головки. Если выбрана южная сторона, тогда настраивать надо на Sirius.

Ресиверную скорость выставьте на 27500, частота 11766, поляризация – H. Смотрите на две полосы: первая это подключение (красный цвет), вторая показывает уровень сигнала (жёлтая). Если всё правильно уровень сигнала будет 40%.

Теперь можно настраивать качество сигнала, сейчас оно равно 0. Идём к тарелке:

Чтобы было проще можете:

• Кабель питания подключить к тарелке;
• Установить рядом тюнер из комплекта;
• Рядом или на крыше поставить переносной, маленький телевизор;
• Всё подключить и проверять, производя регулировку тарелки.

Но не каждый захочет так делать, да и плазму например никто на крышу не поднимет.

Настраиваем боковые конвертеры

После предыдущих манипуляций, боковые головки наладить очень просто, остальные спутники находятся по бокам.

Принцип не отличается от предыдущей настройки:

• Для Amos скорость 27500, частота 11766, поляризация H.
• Hotbird – 27500, 11034, V.

Выгибаем боковой кронштейнер. Не бойтесь, некоторые модели сделаны так, что без этого никак. Аккуратно передвигайте конвертер в правую сторону с левого, верхнего угла, потом опускайте ниже и крутите левее. Отслеживайте сигнал, пока он не станет в норме.

Сигнала не будет, если неверно выставить настройки дисека. Проверьте.

Заканчиваем настройку

Когда вы всё настроите и подмотаете все провода, сканируйте и ищите каналы. В тюнере найдите функцию SCAN. Там будет список всех доступных каналов. Выбирайте нужные вам.

Сейчас зачастую все каналы уже в настройках тюнера есть. Не нужно заниматься сканированием и настройкой. Включаем телевизор, смотрим понравившийся канал. Найдите и нажмите на пульте кнопку Info (вставьте батарейки в пульт). Какие-то каналы могут отсутствовать, прописывайте их частоту в редакторе. И обращайте внимание на показания двух или трёх шкал, смотря какой тюнер.

Возможные ошибки

• Если зачистка кабеля некачественная и неверно подсоединён F коннектор, тюнер можно испортить.
• Кабель к тюнеру подключается не так как нужно.
• Ошибочное место установки. Присутствует объект, закрывающий сигнал.
• Не указан порт дисека для спутника.

• В то время, когда идёт настройка антенны, перед спутниковым конвертером находиться нельзя.
• Как только настроите антенну, не ослабляйте сильно гайки крепящие угол наклона и азимут.
• Спутниковый сигнал можно проверять специальными приборами.
• Amos нужно искать справа, а Hotbird слева.

Система спутникового телевидения является комплексом снабжения, главное предназначение которого - прием телевизионных программ. Это вещание выполняют с помощью особых спутников связи, размещенных на геостационарных орбитах. Место их расположения - район экватора.

Данный тип телевидения становится все более распространенным. И миллионы семей являются владельцами спутниковых антенн. Для их установки и подключения чаще всего заручаются помощью профессионалов. Но и обычному человеку настройка спутниковых антенн под силу. Для этого не надо иметь особые навыки или знания. Не таким уж сложным делом является самостоятельная настройка спутниковой антенны, цена которой и без оплаты услуг специалиста является существенной для обыкновенного человека.

Выбираем спутник

После того как было принято решение о самостоятельной установке и настройке спутниковой антенны, нужно определиться с спутником. Это значит, что нужно подобрать оператора этого вида телевидения, чей сигнал она будет принимать.

Название этого телевидения возникло благодаря тому, что для его обеспечения используется целая система орбитальных спутников в космосе. Они осуществляют трансляцию сигнала, полученного от телевизионных станций, на огромные территории, размещенные на Земле.

Спутниковые антенны являются своего рода его приемниками. После принятия сигнала происходит его отражение на собирающую головку, которую называют конвектором. Он передает его на ресивер - прибор для настройки спутниковых антенн и декодировки. И только после прохождения всех этих этапов происходит его попадание на экран телевизора в виде изображения и звука.

Виды и размещение спутников

Существует 2 вида спутников. Одни используются для вещания открытых каналов, другие - закодированных. Имеют место случаи, когда собственниками оборудования на сателлите являются разные операторы. Тогда самостоятельная настройка спутниковой антенны предусматривает приобретение специальной карты для того, чтобы отдельно раскодировать каждый канал. Но в большинстве случаев группа каналов составляет пакет. И для восстановления доступа к ним достаточно иметь одну-единственную карту.

Трансляция русскоязычных каналов осуществляется с разных спутников. Они находятся на разных широтах и меридианах. Для обеспечения приема сигнала с выбранного источника нужно точно на него направить антенну и правильно осуществить настройку частоты приема. Если выбранные спутники разделяет значительное расстояние, принимать сигнал с них можно с помощью всего одной антенны.

В процессе выбора нужно учитывать, есть ли возможность направить на определенный источник сигнала свою антенну. Если какие-либо объекты (соседние строения, деревья и т.д.) будут создавать существенные помехи его поступлению, нужно установить ее на крыше дома. Если же такая возможность отсутствует, надо пробовать настраивать антенну на другие спутники, размещенные в зоне видимости.

Оборудование

Нетрудно догадаться, что одной антенны и ее сигнала недостаточно. Для того чтобы настройка спутниковой антенны своими руками состоялась, нужно наличие, правильная установка и настройка целой системы спутникового оборудования. Его можно приобрести в специализированном магазине.

Основные элементы для сборки:

1. Антенна, которую чаще называют «тарелкой». Ее диаметр - от 0,7 м до 1,2 м. Ее предназначение - формирование принимаемого луча в фокус.
2. Самая дорогая часть - приемник. К его выбору нужно подходить с особой тщательностью и ответственностью, потому что трансляция в эфир делится на два формата: mpeg2 и mpeg4. Второй значительно лучше.
3. Головка, которая является конвектором. Их количество может колебаться от 1 до 3. В зависимости от количества спутников - по одной на каждый. Они должны быть универсальными с линейным типом поляризации.
4. 2 крепления (мультифиды).
5. Переключатель конверторов - дисек. Его наличие обусловлено тем, что тюнер предполагает одновременный прием сигнала только одного спутника. А дисек - прибор для настройки спутниковых антенн - обеспечивает их переключение в том случае, когда используются 2 и более.
6. Коаксильный кабель, сопротивление которого 75 ОМ. Его количество нужно рассчитывать так, чтобы был запас в 3-5 метров.
7. Штекеры, используемые для осуществления соединения (F-коннекторы).
8. Кронштейн и дюбеля.

Необходимые инструменты

Установка и настройка спутниковой антенны своими руками осуществляется при наличии следующих инструментов:

• удлинителя, рассчитанного минимум на 3 розетки;
• дрели или перфоратора (используется для того, чтобы закрепить кронштейн дюбелями);
• гаечных ключей на 10 и 13 мм;
• крестовидной отвертки;
• молотка;
• изоляционной ленты или пластиковых стяжек.

Процесс сборки

Правильная настройка спутниковых антенн зависит от выбора места для их установки. При этом нужно учитывать несколько нюансов. Для того чтобы осуществлялся прием сигнала со спутника, нужно, чтобы он беспрепятственно попадал на принимающее зеркало. Поэтому надо устанавливать антенну как можно выше. Для этого идеально подходят крыши домов.

Программа для настройки спутниковой антенны "Satellite Antenna Alignment"

Для того чтобы правильно рассчитать элевацию (угол места) и азимут всех спутников по отдельности, используют программу Satellite. От других аналогичных сервисов она отличается тем, что определяет эти характеристики для всех спутников одновременно. Можно сразу увидеть, какие из спутников доступны при данном расположении антенны, а которые - нет.

Но здесь расчет имеет чисто теоретический характер. А на практике нужно учитывать многие факторы и помехи. Но эта программа для настройки спутниковой антенны способствует более точной оценке положения.

Особенности современных тюнеров, их настройка

Большинство их тех тюнеров, которые находятся в продаже, уже прошиты каналами. Поэтому не надо проводить их сканирование и сортировку. Это обеспечивает более удобную и простую настройку.

Для ее реализации нужно осуществить присоединение телевизора и спутникового приемника к электрической сети. После надо включить необходимый канал на "Астре", потому что настройка антенны спутниковой на спутник будет проводиться в ее фокусе (другими словами - в ее центре).

После этого следует нажать на пульте кнопку «Info». Когда нужные каналы на спутнике отсутствуют, надо отредактировать частоты танспондера. Если они там не прописаны - нужно сделать это самостоятельно. При их вбивании по шкалам на экране можно будет определять мощность и качество сигнала.

Некоторые нюансы, связанные с подключением антенны

В этом процессе есть несколько важных моментов. Например, нужно правильно и хорошо зачистить кабель. Также надо очень внимательно выполнять присоединение F-коннектора, так как в противоположном случае может возникнуть короткое замыкание оплетки и центральной жилы. В худшем случае испортится ресивер.

Не менее важным является правильное подключение кабеля к нужному выходу LNB_IN.

Если совершить подключение всей сборки, можно настроить порты дисека. Но это более сложная самостоятельная настройка спутниковой антенны.

Процесс настройки спутника

Теперь антенна расположена примерно правильно и повернута в предполагаемую сторону спутника. Надо зайти в настройки приемника (тюнера) и выбрать там соответствующий спутник. После этого следует указать для него правильные показатели частоты, скорости и поляризации. Например, для спутника Sirius эти показатели - 11766, 2750 и Н соответственно.

Затем на экране можно увидеть две полосы. Первая будет показывать то, что сигнал пойман тарелкой, а вторая - изображение его мощности. При правильной установке спутниковой антенны показатель уровня сигнала должен быть более 40%. Нужно только повысить значение качества, находящееся на данном этапе в пределах 0.

Если нет возможности одновременно настраивать антенну и смотреть на экран телевизора, нужно заручиться поддержкой помощника. Он будет заниматься корректировкой ваших действий. Тогда настройка спутниковых антенн не займет много времени, а будет выполнена достаточно быстро и более качественно.

Сначала нужно полностью повернуть тарелку на правую сторону вверх. Из этого положения необходимо неторопливо вертеть ее влево и непрерывно наблюдать за степенью сигнала на экране телевизора.

Если эта попытка захватить сигнал закончилась неудачно, нужно опустить спутниковую антенну на несколько миллиметров вниз и повторить все сначала.

Настройка спутниковых антенн заключается в кропотливом поиске сигнала с помощью ручной подгонки.

"Триколор-TV"

Настройка спутниковой антенны "Триколор" практически ничем не отличается от других аналогов:

Самостоятельное подключение антенны для приема "Телекарта ТВ"

Перед приобретением комплекта "Телекарта ТВ" в специализированном магазине следует определиться с тем, какого диаметра должна быть тарелка. При этом надо учитывать свое местоположение относительно спутника. Показатель величины ее диаметра может колебаться от 60 до 90 см.

Настройка спутниковой антенны "Телекарта ТВ" проводится на спутник Intelsat-15. Если он отсутствует в списке вашего ресивера, надо самостоятельно ввести его данные:

• частота конвертера - 10600
• питание - вкл.

Потом следует проверить характеристики транспондера: частота должна равняться 12640 МГц, показатель символьной скорости - 30000, FEC - 5/6, вертикальный тип поляризации и формат вещания - MPEG2, DVB-S.

После запуска поиска ресивер должен найти 18 каналов. В пакете "Телекарта ТВ" нет каналов высокой четкости HD, поэтому при его подключении к более современным моделям телевизоров надо взять ко вниманию спутниковые ресиверы HD. Они преобразовывают спутниковый сигнал и "показывают" более четкое изображение при приеме "Телекарта ТВ".

"Подгонка" уровня сигнала

Для того чтобы зафиксировать положение антенны, нужно, чтобы показатель качества сигнала равнялся минимум 20%. Теперь можно легонько поворачивать ее в обе стороны для того, чтобы добиться минимума, который составляет 40%.

Но это далеко не окончание этой кропотливой и нелегкой работы. Для того чтобы вся система работала корректно, нужно 60-80% качество. Добиться его можно только проведением манипуляций с конвектором. Для этого поворачиваем его в направлении часовой стрелки или против нее до тех пор, пока уровень сигнала не станет удовлетворительным.

Затем надо отрегулировать боковые конвекторы (если они имеются). Настроить дополнительные головки значительно легче, так как основная уже полноценно выполняет свои функции. Надо для каждой из них указать соответственный спутник и поймать сигнал. Этот процесс является аналогичным тому, что проводился с основной головкой.

Теперь остается дело за малым - это настройка каналов спутниковой антенны и регулировка самого телевизора. Для этого следует упорядочить все каналы - выстроить их так, как будет удобно каждому владельцу. Возможно, надо будет убрать некоторые или заблокировать. Этот процесс индивидуальный для каждого пользователя.
