Модернизация системы охлаждения ноутбука своими руками

О чем статья

В данной статье будет рассмотрен один из способов собственноручной модернизации охлаждения ноутбука и устранение лишних шумов, типа высокочастотных писков и свистов.

Подопытный экземпляр ноутбук ASUS K52j

И так приступим

В современных настольных компьютерах проблема охлаждения процессора и всех его составляющих решается относительно просто, например с покупки более мощного радиатора, кулера или на худой конец метод для ленивых просто снять крышку системного блока. Для владельцев ноутбуков нет такого раздолья со сменными деталями и приходится довольствоваться первоначальными конструктивными решениями производителя.

Но порой бывает, что заводские решения не сосем оптимальны и ноутбук реагирует на любую нагрузку гулом вентилятора иногда даже чётко коррелирующую с нагрузкой процессора. Конечно если вы играете в компьютерные игры или используете ноутбук для «тяжелых» приложений, то постоянный гул ноутбучного вентилятора дело вполне житейское. Но если ноутбук используется для офисных приложений, где нагрузка на процессор и видеокарту не велика, то шум от ноутбука будет вызывать некоторое неудобство и раздражение.

Решение 1 банальное

Решение 2 кардинальное

Как было сказано выше специальных радиаторов для ноутбука не продается и есть на это ряд причин: у каждого ноутбука своя конструкция и производитель надеется то его решение будет самым оптимальным.
Для тех, кто не согласен вооружаются газовыми горелками, шлифовщиками, небольшими радиаторами и медными проводами.

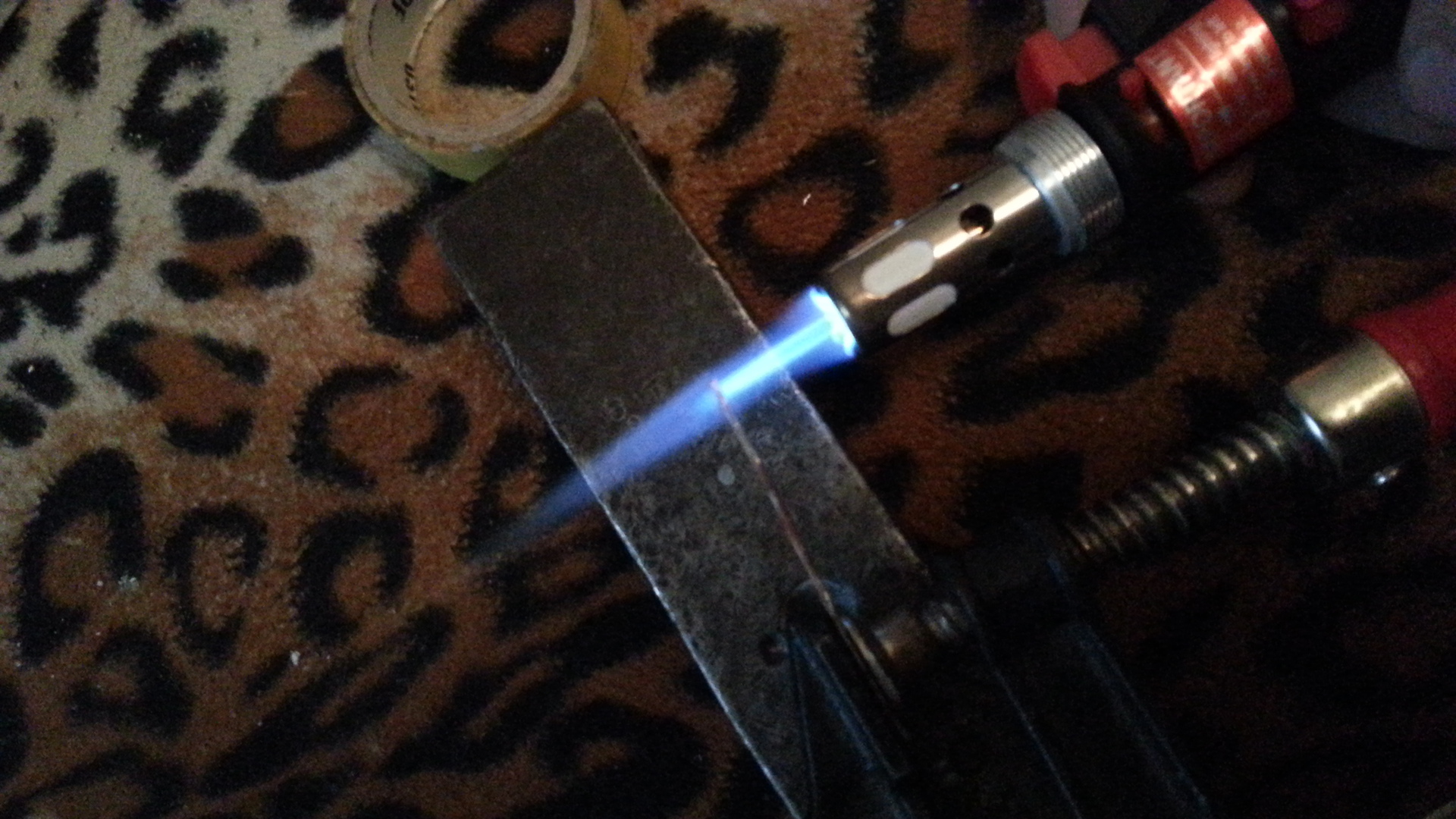

Чтобы медные провода имели большую площадь их необходимо расплющить молотком. В моем случае медные провода были достаточно твердыми, поэтому медь предварительно нагревалась на газовой горелке.
Меня не покидало чувство как будто я средневековый кузнец выковывающий стальные мечи.

«Выковав» две полоски из меди они были приложены на радиатор, соприкасаясь с медной трубкой. Все щели между вентилятором и радиатором были заклеены обычной изоленты, прогретая газовой горелкой, что позволило убрать пузырьки и сделать шов достаточно крепким.

С помощью термоклея приклеиваем медные провода к основной теплоносящей трубке. На оставшееся место был приклеен серебренный кулон в виде Овна, наполненный медью изнутри (остатки от экспериментов с газовой горелкой). Данное изменение было чисто эстетическим, хотя может с служить в качестве термоконденсатора.

На теплоприемник видеопроцессора был наклеен небольшой медный радиатор, купленный в далеком прошлом для охлаждения чипов видеопамяти. Здесь так же был приклеен серебряный кулон, но уже бык.

Переходим к процессору, здесь все просто наклеиваются предварительно расплющенные медные провода. Основание теплоприемника невооружённым взглядом было заметны характерные царапины, видно после нарезки медных пластин не были отшлифованы. С помощью гравера с войлочной насадкой этот недостаток легко устранился.

Высокочастотный свист, кто виноват и что делать?

Первоначально убрать свист питания процессора задача не стояла, но раз уж ноутбук был разобран, то надо использовать это на всю катушку.

Существует два пути решения этой проблемы:

1. Программный - отключение подачи инструкции HLT процессору и еще несколько более серьезных энергосберегающих функций. Минусом этого решения в том, что вы теряете время автономной работы.

2. Механический - звукоизоляция источников звука.

Первый вариант уже много раз рассматривался, достаточно набрать в гугле ключевое слово «C2D свист», и в данной статье он не будет рассматривается.

Поэтому сразу перейдем ко второй части.
Одно из решений залить дроссели диэлектрическим составом. Идея вполне неплохая тем более можно убить сразу двух зайцев. Если использовать теплопроводный диэлектрик, можно еще и решить задачу охлаждения.

Для наших целей я приобрёл КПТД-1 в одном из радиотехнических магазинов, цена которого на момент написания статьи 580 руб. за 100г.

Компаунд был разведен с активатором и залит в шприц для удобства применения.
Результат можно увидеть на картинке выше. Были залиты источники питания процессора, чипы видеопамяти, а в последствии все детали которые можно повредить механическим воздействием.

После затвердения материал похож на очень тугую резину.

Итог

Результатом проделанной работы является уменьшение температуры при простое в среднем на 4 градуса, на 13 градусов при полной нагрузке. Замеры производились с помощью программ LinX и RealTemp. Компьютер перестал «взлетать» при кратковременных нагрузках и быстрее остывал после нагрузок.

Высокочастотный писк к сожалению, не пропал, но стал заметно тише.
В целом даже обычная чистка и замена термопасты может дать весомые плоды.
Данная статья не является чем-то эталонным. Основная цель этой статьи практический обзор, одной из возможностей охлаждения и шумоподавления.

Теги: охлаждение ноутбука, высокочастотный свист, чистка ноутбука, профилактика, ASUS k52j, радиатор

Уже больше 4-х лет пользуюсь ноутбуком в качестве замены десктопу. После перехода на ноутбук были замечены пару очень значительных недостатков для меня: длительная работа под нагрузкой вызывает довольно сильный нагрев основных компонентов и поверхности ноутбука и то, что уровень экрана находится ниже зоны комфортной работы. Немного помучившись так, в начале 2009 была быстро состряпана подставка из 4 мм оргстекла с 2-мя 120 мм вентиляторами.

Шло время, и в ноябре 2011, я сменил своего старичка, Acer TravelMate 5520, на более современный Acer Aspire 5750. Старая подставка немного не подошла к новому ноутбуку по вентиляционным отверстиям, углу наклона, да и к тому же, гнутые ножки подустали и потрескались. Так что было принято решение сделать новую, усовершенствованную.

Сначала была идея сделать её из 2-3 мм алюминиевого листа, но поиск подходящего материала с приемлемой ценой не увенчался успехом. Следующей идеей стало использовать в качестве материала крышку от старого компьютерного корпуса. На локальной барахолке нашелся старый AT-шный корпус с П-образной крышкой подходящих размеров.

Для начала все было еще раз обмеряно, прикинуто и намечено. для того чтобы не сильно повредить краску в местах распила электролобзиком был наклеен малярный скотч.

Хорошо, что из П-образной крышки еще осталась одна стенка с которой уже за вторым разом удалось таки всё правильно вырезать и просверлить:

После предварительной шлифовки получилось:

Далее последовала зачистка и покраска черной матовой краской в тонких 4 слоя. Сразу видно стало, что зашлифовал я немного халтурно – местами видно царапины от наждачки, а всё из-за того, что поспешил. Но всё же переделывать не стал, поскольку это место все равно будет под днищем ноутбука.

Также был собран регулятор оборотов вентиляторов на основе стабилизатора напряжения LM2940 (аналогичная схема) диапазон регулировки напряжения при входном 11,82В составил от 5,24В до 11,62В, резиновые ножки были позаимствованы из ремкомплекта смесителя и посажены на двухсторонний скотч. Вентиляторы я использовал 135 мм Scythe Slip Stream (SM1425SL12H), которые были куплены по дешевке более года назад. Подставка питается от внешнего бп 12В 1.5А. Получился в итоге такой девайс:

Падение температуры при беглом замере на процессоре составило 7-10 градусов на видеокарте 8-13.

Проект получился очень растянут по времени в связи с нехваткой времени и возможностей, но в итоге был наконец завершен и оправдал ожидания.

vGamBIT, people.overclockers.ru

Всем привет! Регулярный перегрев ноутбука ведет к преждевременной поломке оборудования. Поэтому сегодня мне хотелось бы вам рассказать, как охладить ноутбук в домашних условиях, да и почему он вообще перегревается.

Способы борьбы с перегреванием

Для того чтобы не допустить перегревания или охладить ноутбук в домашних условиях, вы можете воспользоваться некоторыми моими советами, все таки перегрев не только способствует скорейшей поломке устройства, но также заставляет во многих случаях.

Выбрать правильное место работы

Система охлаждения в ноутбуках устроена таким образом, чтобы выдувать воздух через боковую часть корпуса, а всасывать его через нижнюю часть. Если вы будете класть прибор на кровать или мягкий диван, воздух не сможет свободно циркулировать снизу. Т.к. все отверстия окажутся плотно перекрытыми.

Кроме того, от ворсистых мягких поверхностей (подушек, ковров, подлокотников диванов и т.д.) через вентиляционные отверстия лопасти системы охлаждения начнут «забирать» ворсинки и пыль. Оседая на лопастях, мельчайшие частички загрязнений способствуют повышению температуры всех рабочих механизмов и элементов ноутбука.

Работать с компьютерным устройством лучше всего за столом. Не допустить перегревания в таком случае помогут, например, несколько пластиковых крышек или брусков. Для свободной циркуляции воздуха, установите их между столиком и нижней частью ноута.

Сегодня даже можно купить недорогие специально созданные под это дело подставки, которые как раз таки и будут препятствовать нарушению циркуляции.

Обеспечить устройству комфортные условия

В комнате, в которой вы работаете с лэптопом, не должно быть постоянно жарко. В летние дни вы можете направлять на прибор потоки воздуха от вентилятора или кондиционера.

Также следите, чтобы на оборудование не попадали прямые солнечные лучи. Проветривайте комнату – это будет полезно и вам, и вашей технике;

Вентиляционная подставка или охлаждающий столик

Стоимость первых составит от 500-700 рублей, вторых – от 1000—1500 рублей минимум. Цена оправдает себя тем, что платить за ремонт ноута, вышедшего из строя от перегрева, вам не придется. Указанные товары позволяют снижать температуру воздуха до 15 гр. Цельсия.

У специальных подставок, приподнимающих технику, внутри есть кулер, захватывающий воздух снизу и подающий его нижней же части ноутбука.

Если вы часто играете в современные мощные компьютерные игры или находитесь за ноутбуком постоянно по другой причине, не выключая устройство весь день, избежать сильного перегревания иным способом практически невозможно. Подставки не только обеспечивают нормальную циркуляцию воздуха, но и дополнительно охлаждают.

В качестве более доступного решения можно предложить покупку дополнительного радиатора со слоем термопасты на каком-нибудь китайском сайте. Но этот вариант только для тех, у кого в корпусе ноута есть свободное место под такие элементы;

Очистка или модернизация ноутбука

Манипуляция, которую можно провести своими руками для исключения перегрева, состоит в периодическом удалении пыли с кулера и охладительных подставок. Для этого вам потребуется специальный баллончик со сжатым воздухом или обычный пылесос.

Нередко ноутбуки перегреваются из-за высохшей термопасты. Задача этого состава состоит в регулировании обмена между рабочими системами и охладительными элементами техники. Состояние термопасты оказывает непосредственное влияние на работу видеоадаптера и центрального процессора. Обновить пасту также можно своими руками, сняв заднюю крышку лэптопа и убрав АКБ. Доставьте видеокарту, займитесь очисткой чипа и радиатора от пересохшего состава, нанесите свежую термопроводящую пасту;

Использование ноутбука с умом

Всегда выключайте устройство после того, как перестаете им пользоваться. Спящий режим не прекращает работу системы полностью, лэптоп продолжает поддерживать определенную температуру.

Время от времени прибегайте к помощи специальных утилит типа HWMonitor или HWInfo. Они расскажут о том, что ноуту требуется установка дополнительного охлаждения или даже незамедлительное выключение и отдых. Программы указывают:

1. Частоту вращения кулера.
2. Предельно запечатленное, нынешнее и минимально зафиксированное значения датчиков.

Посмотрите информацию из предлагающегося к вашему лэптопу руководства по эксплуатации (найти ее можно также на официальном сайте производителя) о предельно допустимом температурном диапазоне эксплуатации оборудования. Если девайс перегревается, принимайте меры.

Также вам следует проверить правильность настроек режима питания АКБ и процессора. Зайдите в или, используя строку поиска, найдите Электропитани е. Перейдите в меню настроек, выбирайте Управление Электропитанием Процессора через Дополнительные Параметры питания. Снижайте проценты Максимального Состояния.

Если ничего не помогает…

Если вы выполнили все вышеуказанные действия, но задняя крышка ноутбука продолжает оставаться горячей и/или вы слышите шум от работающего кулера ноута, обращайтесь в сервисный центр. Речь идет проблеме аппаратного или технического характера. Допустим, о том, что система охлаждения вышла из строя. Не пытайтесь починить девайс собственными силами — вы усугубите проблему.

Ну а на этом, в принципе, я свою сегодняшнюю статью заканчиваю. Надеюсь, что она была вам интересна и полезна, поэтому не забываем подписываться на обновление моего блога, если вы до сих пор этого не сделали. Удачи вам. Пока-пока!

С уважением, Дмитрий Костин

Изготовьте чертеж подставки. Ее ширина и длина должны быть на пару сантиметров больше, чем размеры компьютера. Разметьте отверстия для забора воздуха на подставке. Они должны быть максимально приближены в расположению воздухозаборных отверстий на нижней панели вашего .

Перенесите чертеж на лист алюминия или оргстекла. Вырежьте при помощи ножовки по металлу из подготовленного листа нижнюю, верхнюю и заднюю крышки и боковые стенки подставки. На верхней крышке выпилите при помощи болгарки намеченные отверстия для вентиляторов.

Изготовление подставки

Чертеж можно сделать не на бумаге, а сразу на листе металла или оргстекла. Для разметки отверстий под вентиляторы поместите на верхнюю крышку поставки включенный ноутбук. Те места, где крышка сильно нагрелась, отметьте – именно здесь следует высверлить отверстия для забора воздуха. На задней крышке или боковой грани сделайте отверстие для проводов. Острые и неровные края отверстий нужно обработать напильником.

Все грани подставки скрепляются саморезами. Для этого плоскогубцами или тисками отгибается на каждой грани металлического листа край под углом 90°, высверливаются отверстия для саморезов и грани скрепляются. Грани подставки из оргстекла скрепляются клеем.

Изготовление системы охлаждения

Для получения доступа к вентиляторам одну из крышек (лучше всего верхнюю) следует сделать съемной. Прикрепите вентилятор к нижней крышке подставки саморезами или приклейте.

Соберите электрическую цепь для включения вентилятора. Цепь последовательная из вентилятора, молекса, USB-кабеля и выключателя. Для проверки работы цепи соберите ее сначала без пайки. После того, как убедитесь, что все работает, можно провода запаять, воспользовавшись припоем, канифолью и паяльником. После пайки места соединения проводов обматываются изолентой. Если вы собираетесь использовать несколько вентиляторов, то соединять их нужно параллельно.

Декорирование подставки

Очистите поверхности подставки от грязи и жира. При помощи ножниц и ножа вырежьте все необходимые отверстия в самоклеящейся пленке и аккуратно оклейте подставку со всех сторон. Провода стяните стяжками, подходящими по цвету к вашей подставке.

Во время выпиливания отверстий для вентилятора могут возникнуть запилы. Если это произошло, то при оклейке поверхностей подставки пленкой подложите под нее кусочки тонкого картона, чтобы отверстия выглядели аккуратно, а пленка не порвалась об острые края запилов.

Как охладить ноутбук в домашних условиях?

Любой ноутбук в той или иной мере греется во время работы. Особенно часто перегревание этой техники происходит в летний период, когда температура окружающей среды повышается. Подобный перегрев наблюдается также при включении современных компьютерных игр. Для того чтобы обезопасить технику от критической температуры, в ней изначально устанавливаются температурные датчики. Когда температурные показатели центрального или графического процессора достигают критического значения, девайс попросту выключается. Но это не всегда удобно, особенно если в момент выключения вы производили важные действия на своем устройстве.

Причины перегрева

Для того чтобы справиться с проблемами перегрева, нужно найти их причину и попытаться её устранить.

• Основная причина перегрева ноутбука кроется в его габаритах, а именно в компактности корпуса. В нём производители помещают все те же комплектующие, которые имеются и в обычном стационарном компьютере. При этом задача заключается в том, чтобы сохранить производительность устройства. Для выполнения этой цели аппаратные элементы довольно плотно упаковываются в корпусе. Свободного места между ними остается совсем мало. Это мешает полноценному движению воздуха, смысл которого заключается в выводе горячих потоков наружу и поступлении холодных внутрь. Компактность ноутбуков не позволяет оснащать их габаритными и мощными кулерами.
• Дополнительным неудобством при использовании ноутбука становится пыль, ворс, волосы, шерсть и иные мелкие лёгкие частицы, которые периодически накапливаются в местах выдува воздуха и на радиаторе. Из-за этого снижаются эксплуатационные характеристики прибора, в частности, теплопроводность. При этом кулер засоряется, а эффективность его работы снижается.

Настала летняя пора, и владельцы портативных компьютеров всё чаще задаются вопросом: «как охладить ноутбук», если он изрядно греется после определённого времени эксплуатации

• Иногда причиной перегрева вашего устройства становятся неполадки в работе вентилятора, вызванные его поломкой или заводским браком. Например, может выясниться, что смазка на нем нанесена в недостаточной мере или неисправен подшипник.
• При длительной работе устройства может высохнуть термопаста, с помощью которой производится лучшая передача тепла на кулер и радиатор, дающая возможность вентилятору функционировать эффективнее.
• Некоторые владельцы ноутбуков неправильно их эксплуатируют. Например, часто можно наблюдать, как в домашних условиях аппарат устанавливается не на твердую поверхность, а на одеяло или кладется прямо на колени. В этих случаях перегрева устройства не избежать, ведь отверстия для выдува нагретого воздуха закрываются, а процессор не имеет возможности полноценно охлаждаться.

Мнение эксперта: как охладить ноутбук в домашних условиях?

Самый эффективный способ снизить температуру внутри – это заменить термопасту. Такую процедуру желательно проводить регулярно. Также стоит помнить, что лучшее средство от перегрева – это профилактика: располагайте ноутбук только на твердых поверхностях (а лучше всего будет приобрести специальную охлаждающую подставку) и не забывайте очищать его от пыли.

Константин Котовский

О симптомах

Для определения температуры ноутбука применяются специальные программы. Если вы подозреваете, что ваше устройство чрезмерно нагревается, обратитесь к данным, в которых отображаются измерения температурного датчика. Например, для выяснения требуемой информации можно воспользоваться BIOS/UEFI или утилитой HWInfo. Вы можете найти и любую другую программу, которая будет показывать вам нагрев компьютера, отображая данные сенсоров. В специальном окошке можно также наблюдать за скоростью вращения кулера.

В эксплуатационном руководстве можно найти информацию о допустимом температурном диапазоне работы устройства. Эти данные имеются также на официальной страничке компании, реализующей ноутбуки.

Но необязательно прибегать к утилитам при определении допустимой температуры работы малогабаритного компьютера.

По достижении предельного значения температуры центрального/графического процессора девайс попросту выключится

Если он перегревается, то это будет понятно сразу по таким признакам:

• слишком громкий шум от вентилятора;
• выдуваемый воздух очень горячий;
• резкие выключения портативного компьютера;
• горячий корпус.

Последствия высоких температур

Если не обращать внимания на постоянный перегрев ноутбука, это может привести к неприятным последствиям. Например, высокая температура оказывает отрицательное воздействие на процессор. Кристаллическая структура его компонентов постепенно разрушается, негативно сказываясь на его производительности.

Наверное, вы обращали внимание на то, что перегретый микропроцессор начинает «тормозить», медленно выполняя задачи. При этом владелец устройства может видеть на экране сообщения об ошибках. Некоторые процессы могут быть незаметны для юзера. Иногда при перегреве процессору нужно производить вычисления по нескольку раз до тех пор, пока он не получит правильного результата.

Но особенно неудобна такая ситуация может быть для геймеров, которые увлекаются онлайн-играми с детализированной графикой. Высокая температура внутри ноутбука провоцирует выключение устройства прямо во время какого-то важного «сражения». Часто такие нюансы заставляют игровое сообщество задаться вопросом: «как охладить ноутбук?», и прибегнуть к изощрениям ради хорошего охлаждения.

Но негативный термальный фактор неблагоприятно сказывается не только на кристаллической структуре микропроцессора. Ведь кремний, участвующий в работе транзисторов, также подвержен обугливанию, как и контакты. Это провоцирует еще больший перегрев и легко выводит устройство из строя всего за несколько месяцев.

Обычно ноутбуку не грозит выход из строя из-за перегрева, ведь в нём установлены температурные датчики

Способы устранения факторов, провоцирующих перегрев

Подставки под ноутбук

Сегодня выпускается множество различных подставок под портативный компьютер. Они отличаются наличием или отсутствием дополнительного охлаждающего кулера. И те и другие позволяют снизить температуру процессора. Такие приспособления иногда стоят совсем недорого и доступны каждому.

Чистка софта
