Когда-то давным-давно, более 20 лет назад, что по меркам современной ИТ-индустрии можно даже считать неправдой, мобильные телефоны для самоидентификации в сети сотового провайдера использовали записанные в них на заводе специальные номера. Однако такой подход был не очень удобен как пользователям, так и производителям. Они были заинтересованы в «отделении» идентификатора абонента от оборудования. Так возникла идея использования дополнительных индивидуальных карт со встроенными микросхемами. Данный подход используется сегодня в сетях различных стандартов — GSM, CDMA, UMTS, LTE, но мы будем говорить в основном о наиболее массовом варианте — GSM/3G.

Телефонному аппарату, как физическому устройству, остался номер IMEI (International Mobile Equipment Identity), который можно считать уникальным в мировом масштабе. Он участвует в журналах операций сотового оператора и, в принципе, может быть использован для блокировки доступа к сети, поиска украденных телефонов и других подобных действий. В некоторых странах подделка и изменение данного номера считается противозаконным действием. Номер IMEI обычно можно найти на наклейке под батареей и на коробке. С технической точки зрения, он записан в электронном виде в одной из микросхем и, конечно, может быть прочитан и программным образом. Если в телефонном аппарате есть возможность установки нескольких SIM-карт, то и номеров IMEI тоже несколько. Этот номер есть не только у телефонов, но и у модемов, планшетов и других устройств, рассчитанных на работу в мобильных сетях. Формально производители могли бы обойтись именно этим номером и не использовать традиционные серийные номера для своих продуктов, однако сегодня такой «раздельный» подход им удобнее.

Аналогичный номер SIM-карты называется ICCID (Integrated Circuit Card Identifier). Часто его гравируют на самих картах. Он похож на серийный номер устройства — с той лишь разницей, что является уникальным и не повторяется ни на какой другой карте в мире. Хотя если к серийному номеру телефона приписать еще производителя и название модели, то данная комбинация тоже будет уникальной.

Непосредственно идентификация абонента в сотовой сети проходит по номеру IMSI (International Mobile Subscriber Identity), который записан в SIM-карте. Данный номер определяет принадлежность карты оператору и позволяет связать пользователя карты с его аккаунтом у провайдера, включая номер телефона, разрешенные услуги и так далее. В карте хранится и другая уникальная информация, описание которой выходит за рамки этой статьи.

Пару слов стоит сказать про защиту карт. Первый рубеж — PIN-код из четырех цифр. Если вы его не знаете, то не сможете использовать карту для доступа в сотовую сеть или для считывания записной книжки. Этот код пользователь может поменять или отменить (на свежекупленных картах он обычно отключен). В случае, если PIN-код был набран неверно несколько раз, для разблокировки нужно использовать код PUK, также предоставляемый оператором вместе с SIM-картой. Еще реже используются коды PIN2 и PUK2, которые позволяют пользователю ограничить список разрешенных абонентов для исходящих звонков.

Но даже если вы знаете все эти коды, скопировать карту бытовыми способами не получится. Внутри нее записан еще один специальный код, известный оператору, который используется в алгоритме идентификации. Этот процесс устроен таким образом, что код в чистом виде не передается из карты в телефон. Вместо этого аппарат отправляет процессору SIM-карты задание на шифрование ключа, а ответ передает оператору. Последний сравнивает результат с полученным у себя в центре обработки данных, и если они совпадают, абонент получает доступ в сеть.

Один из популярных и сегодня вариантов «полноразмерных» смарт-карт

Технически SIM-карта представляет собой один из вариантов смарт-карт — микрокомпьютеров со своим процессором и памятью, общающихся с внешним миром через интерфейс из нескольких электрических контактов. Смарт-карты встречаются сегодня в банковской сфере, используются для контроля доступа и в различных платежных системах. Обычно на карте есть несколько килобайт постоянной памяти, пара-тройка килобайт оперативной памяти и немного флэша. В случае телефонов последний ранее использовался для хранения записной книжки, но ограничение на число записей (250) и поддержка только двух полей (имя и телефон) практически лишили его сегодня этой роли.

Электронная начинка занимает совсем мало места

Формально карта имеет восемь контактов для подключения к считывающему устройству (если очень постараться, можно попробовать насчитать и больше). Однако в реальности используется только шесть. А учитывая современный прогресс в микроэлектронике, занимает начинка буквально несколько квадратных миллиметров.

Но если говорить о внешних размерах, то начиналось все с формата кредитной карты — 85,6×53,98×0,76 мм. Данный формат смарт-карт используется и сегодня, но удовлетворять пожеланиям производителей сотовых телефонов он перестал уже очень давно. Гораздо более практичной является версия Mini-SIM, которая имеет размеры 25×15 мм со скошенным уголком (для определения необходимой ориентации карты в слоте). Толщина при этом не изменилась. Именно этот формат является сегодня наиболее массовым и встречается в большинстве сотовых телефонов.

Карты форматов Mini-SIM и Micro-SIM используют гораздо меньше пластика

Понятно, что никаких потерь с точки зрения функциональности такое сокращение не принесло. Но надо понимать, что Mini-SIM хороша именно для размещения в корпусе телефонного аппарата. Использовать карту такого размера, например, для таксофонов — очевидно неудобно.

После массового перехода на формат Mini-SIM он очень долго оставался практически единственным вариантом для использования в сфере мобильной связи. Даже успехи в сокращении внешних размеров телефонных аппаратов не требовали дальнейшего уменьшения карты абонента. Но все-таки закрепиться на века ему не дали.

Для установки Micro-SIM (иногда и Mini-SIM) могут использоваться специальные рамки

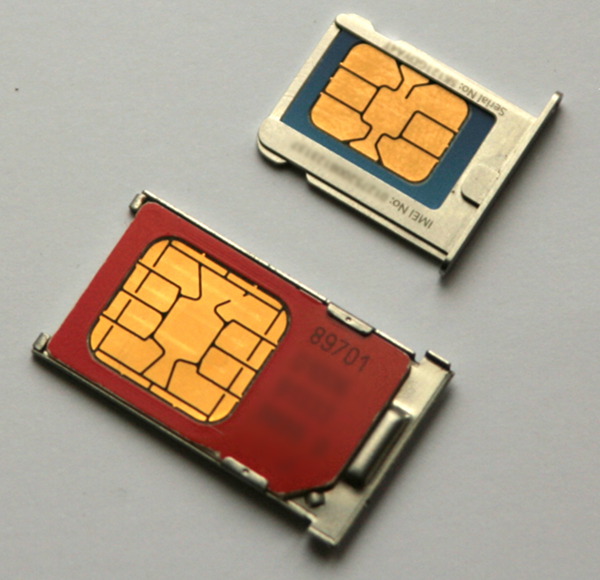

Один из наиболее активных игроков рынка в своей новой модели смартфона два с половиной года назад реализовал работу с форматом Micro-SIM, размеры карт которого составляют 15×12 мм (толщина снова не изменилась). Для карт этого формата уже практически вся лицевая поверхность была занята контактными площадками. Но и для него не было никаких технических сложностей для размещения чипа, особенно с развитием технологий изготовления микросхем. Отметим, что, с точки зрения дизайна потребительских устройств, рынок не требовал этого шага. Так что скорее компания сыграла в области маркетинга, еще раз повторяя «мы не такие, как все».

Электронная «начинка» занимает очень мало места даже в Mini- и Micro-SIM

Интересно, что в этом году тот же производитель еще раз разыграл эту карту. Последняя модель их смартфона работает исключительно с Nano-SIM, в которой уменьшению подверглась уже и толщина — 12,3×8,8×0,67 мм. В этот формат уже никак не умещаются восемь стандартных контактов, так что остаются только шесть действительно рабочих. Никакие технические функции карты не пострадали и в этот раз, но размеры нового телефона не настолько уменьшились, как можно было бы подумать (а некоторые даже увеличились).

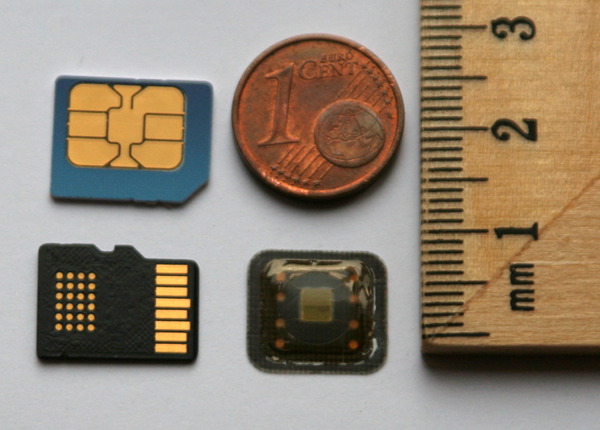

Практически вся лицевая поверхность у Nano-SIM занята контактными площадками

Возникает вполне резонный вопрос: как эта история с миниатюризацией отражается на потребителях? Если говорить о тех, кто покупает новый телефонный аппарат с контрактом и новой картой, то им обычно все равно, какая версия SIM-карты в нем установлена. А уж если телефон у человека в принципе один или он не планирует переставлять карты, то даже не «обычно», а «совершенно».

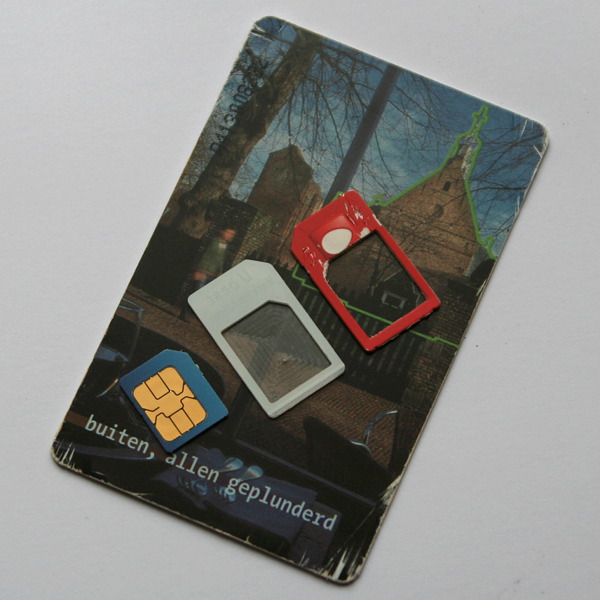

Для установки Micro-SIM в отсек Mini-SIM можно использовать адаптеры-переходники

Но для тех пользователей, которые привыкли использовать несколько аппаратов и/или SIM-карт, ситуация менее приятная. В случае пары Mini/Micro можно попробовать обойтись так называемыми переходниками/адаптерами (конечно, после смены всех карт формата Mini на карты формата Micro). Плюсов в этой истории нет никаких, только минусы — нужно носить с собой дополнительные детали, а кроме того, переходником можно повредить контакты разъема во время замены (или сборная конструкция может даже застрять в слоте).

Что касается смены карт, то официальный способ состоит в посещении салона вашего оператора, написании заявления, ожидания и всего такого. Кроме того, если вдруг у вас на карте есть какие-то записи, нужно будет позаботиться об их сохранении. Более доступная опция с точки зрения затрат времени — обратиться в многочисленные мастерские, где вашу карту обрежут специальным инструментом за пару секунд (кстати, этим занимаются и крупные салоны и даже сами операторы). Если уж совсем не хочется никуда идти, то острый нож и крепкая рука также способны успешно решить задачу. На первый раз может пригодиться распечатка из интернета со схемой «разделки» (см. например , ).

С Nano-SIM ситуация более сложная, поскольку меньше и линейные размеры, и толщина карты. Способы остаются все те же самые. Но наиболее правильным в настоящее время стоит признать первый из них. Впрочем, учитывая распространенность и стоимость аппарата, для которого вам может потребоваться именно Nano-SIM, это не должно стать проблемой.

Сегодня речь пойдет о SIM-карте. Большинство пользователей не уделяют этому микрокомпьютеру никакого внимания. Но без тени смущения можно заявить, что SIM-карта -- сердце вашего сотового аппарата. Удобство и простота этого решения, с одной стороны, выводят его на один уровень с изобретением колеса. С другой стороны, SIM-карта вобрала в себя все новое из современного цифрового прогресса. Решение представляет из себя не просто статический прибор, а серьезный эволюционирующий чип. Возможности которого задействованы далеко не в полном объеме.

Почему SIM-карта?

История возникновения любого устройства тесно связана с вопросом – «Почему»? Говорят, что если ребенок задает его в 2 года, то из него вырастает гений. Если заветное слово произнесено в пять лет, то перед нами простой индивидуум. Становится мучительно больно, когда задумываешься, в каком возрасте мы задаемся этим вопросом. Итак, четко ответив, почему была создана SIM-карта, мы смоем позор временной задержки возникновения этого вопроса.

Любой сотовый телефон должен однозначно идентифицироваться сетью оператора. Прежде всего, это необходимо делать для снятия с него денег за предоставленные услуги. Кроме того, идентификация служит ключом к предоставлению всех услуг. Во время подключения к сети трубка получает уникальное обозначение, которое заносится в специальный реестр. Вопрос с присвоением кода каждому телефону на первых порах решался очень просто. Оператор использовал уникальный Electronic Serial Number (ESN) – заводской номер аппарата. Скорее всего, это произошло по аналогии с автомобильной промышленностью. Не секрет, что ранее во многих странах номерной знак машине присваивался на заводе и сопровождал автомобиль всю его жизнь (не путайте с номером кузова или VIN-номером). Такой подход вполне оправдан, даже не смотря на очевидные проблемы, которые связны с необходимыми договорами о форматах и общих базах данных. Итак, первые телефоны находились в сети под своим Electronic Serial Number (ESN). Проблемы появились очень скоро. На рынок стали выходить все новые производители сотовых телефонов и оборудования для мобильных сетей. Надо заметить, что теплыми взаимоотношениями между собой, как любые нормальные конкуренты в условиях динамично развивающегося рынка, они не отличались. Поэтому договариваться о единых форматах Electronic Serial Number (ESN) стало почти невозможно. Разумеется, через некоторое время этот хаос был бы упорядочен. Однако гром, который ударил со стороны пользователей, не дал развития этому сценарию. Дело в том, что в те времена посещение оператора сотовой связи для приписки к нему и других формальных манипуляций становилось тяжелой обязанностью абонента. Сотовая связь, которая выглядела и преподносилась ростком свободы, предстала в виде тяжелого бремя. Одним словом, определенную аудиторию Electronic Serial Number (ESN) не устроил в корне. Все силы были брошены на поиски альтернативных путей. Они были найдены. Справедливости ради замечу, что и сейчас ряд сетей в мире использует Electronic Serial Number (ESN) для идентификации абонента, но видимых перспектив в этом направлении нет и такой подход обречен на вымирание. Итак, с обозначенной проблемой справились очень интересно. Было решено разделить идентификацию сотового телефона и абонента. Изначально это выглядело крайне привлекательно. Со временем появились недочеты, о которых скажем позже. Итак, GSM стандарт наложил на производителей сотовых телефонов обязательство – каждая трубка должна иметь 15-значный уникальный номер IMEI (International Mobile Equipment Identifier). Существуют специальные службы, которые следят и распределяют диапазоны чисел для компаний разработчиков. Если вы хорошо знакомы с компьютерным делом, то перед вами аналог MAC-адреса сетевой карты. Итак, сотовая трубка опознается оператором по IMEI коду. А вот абонент разделяется с сотовым телефоном. Для его идентификации служит SIM-карта. Это устройство становится неотъемлемым спутником всех ваших переговоров (кроме вызова экстренных служб по номеру 112, который осуществляется даже без SIM карты). Изначально к этому устройству выдвигались следующие требования:

• отдельный модуль;
• встроенная память и процессор для выполнения команд;
• возможность программирования;
• законченный товар

Этапы развития SIM-карты

Прослеживается одна простая закономерность – SIM карта становится более технологичным решением. Объем памяти растет вслед за набором функций. Что ждет нас в будущем? Прежде всего, возможен скачек в расширении памяти SIM-карты. Разработчики и инженеры уже не раз сообщали, что они готовы представить на рынок 1 Мб SIM-карты. Однако этого не происходит. В чем причина? Новые SIM-карты стоят больше и за них кому-то придется платить. Никто не станет этого делать, если не увидит очевидной выгоды. Сомнения приходят со стороны рынка карт флеш-памяти. Они могут стать универсальным хранилищем информации. Стоимость этих решений существенно ниже, чем SIM-карт. Кроме этого, покупка дополнительной памяти -- событие конституционное и демократическое, а значит, что при покупке абоненту не придется переплачивать за лишнее свободное место. И все же есть информация, которую уносить далеко от SIM-карты не сподручно, и последние все же будут расти в цифровом объеме. Второй очевидный шаг -- снижение напряжения питания. Здесь ведутся работы. Шаги эти надо согласовывать с производителями сотовых телефонов. Помните рынок GSM 5 лет назад, когда новые телефоны отказывались работать со старыми картами (вернее наоборот – старые SIM-карты с новыми телефонами)? Инерционность тут огромная, но снижение питание увеличивает жизнь сотового, так как мощность, затрачиваемая на работу SIM-карты, становится меньшей.

SIM-карта под увеличительным стеклом

Теперь стало ясно, как оператор создает новые сервисы на вашем телефоне. Все очень просто. Ситуация напоминает работу обычного компьютера. Помните, что если SIM-карта будет извлечена из трубки, то информация на ней не может быть утеряна. С другой стороны, вас не должно удивлять, что извлечение или смена SIM-карты может поменять меню вашего телефона. Давайте вскользь рассмотрим структуру памяти SIM-карты. Корневая директория MF (Master File) содержит в себе поддиректории DF (Dedicated Files) и файлы EF (Elementary File). Поддиректории, в свою очередь, тоже содержат файлы первого и второго уровня. Каждый элементарный файл (EF) может принадлежать к одному из трех следующих семейств: прозрачные, линейные и циклические. Элементарные файлы содержат разнообразную служебную информацию. Такой информацией может быть код IMSI абонента, список поддерживаемых языков, таблица доступных услуг и др. Файл состоит из заголовка (header) и тела (body). Заголовок детально описывает структуру файла и условия доступа к нему. Тело содержит собственно данные.

• Прозрачный файл состоит из определенного числа байтов, доступных по отдельности и блоками, для чего необходимо уточнить их относительный адрес (offset) и длину (length).
• Линейный файл состоит из последовательности записей (records) фиксированной длины и в соответствии с этим должен рассматриваться как последовательный. Максимальный объем такого файла составляет 255 записей на 255 байт, не считая расширения.
• Циклический файл содержит определенное число записей фиксированной длины. При этом каждая новая запись всегда занимает первую позицию, в то время как последняя оказывается "затертой".

Итак, перед нами предстала SIM-карта, как небольшой компьютер. Устройство имеет микропроцессор, который управляется командами. В памяти хранится информация. Ее организация отвечает строгим правилам. Ваш компьютер иногда дает сбои? SIM-карта ничем не отличается от него…

Защита и сбои в работе SIM-карты

Злоумышленники и ваша SIM-карта

Вместо заключения

Все вопросы, замечания и пожелания можно и нужно задавать в

История

В сетях 1G идентификацию абонента в сети проводили по заводскому номеру сотового телефона - ESN (Electronic Serial Number). Таким образом, как сотовый телефон, так и абонент идентифицировались единым кодом. Такой подход порождал полную зависимость номера абонента и пакета предоставляемых ему услуг от конкретного экземпляра телефона. Поменяв сотовый телефон (включая случаи поломки и кражи телефона), абонент был вынужден обращаться в офис оператора для того, чтобы телефон перепрограммировали и его серийный номер внесли в базу данных оператора, что некоторые операторы делали платно.

Очевидно, что более удобна идентификация абонента, независимая от телефона. В стандарте GSM было предложено разделить идентификацию абонента (с помощью SIM-карты) и оборудования [для этого используется IMEI (International Mobile Equipment Identifier - Международный идентификатор мобильного оборудования)].

Стандарты

GSM SIM-карта является разновидностью обычной ISO 7816 смарткарты. Стандарт на специфические особенности карты для GSM SIM устанавливает , документы GSM 11.11, GSM 11.14 и GSM 11.19. Современные карты имеют возможность исполнения приложений на карте, в связи с чем поддерживают функциональность JavaCard .

Функции и характеристики

Основная функция SIM-карты - хранение идентификационной информации об аккаунте , что позволяет абоненту легко и быстро менять сотовые аппараты, не меняя при этом свой аккаунт, а просто переставив свою SIM-карту в другой телефон. Для этого SIM-карта включает в себя микропроцессор с ПО и данные с ключами идентификации карты (IMSI , и т. д.), записываемые в карту на этапе её производства, используемые на этапе идентификации карты (и абонента) сетью GSM.

Также SIM-карта может хранить дополнительную информацию, например телефонную книжку абонента, списки входящих/исходящих телефонных номеров, текст SMS -сообщений. В современных телефонах, особенно смартфонах, эти данные не записываются на SIM-карту, а хранятся в памяти телефона, поскольку SIM-карта налагает достаточно жёсткие ограничения на формат и объем хранимых на ней данных.

SIM-карта содержит микросхему памяти, поддерживающую шифрование. Существуют карты различных стандартов, с различным размером памяти и разной функциональностью. Есть карты, на которые при производстве устанавливаются дополнительные приложения (апплеты), такие как SIM-меню, клиенты телебанка, и т. д.

На самой карте телефонный номер абонента (MSISDN) в явном виде не хранится, он присваивается сетевым оборудованием оператора при регистрации SIM-карты в сети на основании её IMSI . По стандарту при регистрации одной SIM-карты в сети оператор может присвоить ей несколько телефонных номеров. Однако эта возможность требует соответствующей поддержки инфраструктурой оператора (и соответствующих затрат с его стороны), поэтому чаще всего не применяется.

При утрате SIM-карты абонент должен поставить в известность оператора, утерянная карта блокируется, и абоненту выдается новая карта (платно или бесплатно, в зависимости от условий оператора). Номер телефона, баланс и все подключенные услуги при этом остаются неизменными, но все абонентские данные, хранившиеся на SIM-карте, не подлежат восстановлению.

SIM-карта устанавливается в SIM-держатель сотового телефона, который в современных сотовых телефонах обычно располагается под аккумуляторной батареей . Расположение SIM-держателя под аккумулятором не позволяет устанавливать/извлекать SIM-карту при включенном питании телефона, потому что это может привести к повреждению карты.

Размеры SIM-карт

• Полноразмерная SIM-карта (86×54x0,84 мм) - устаревший стандарт, использовался в первых сотовых телефонах (размером с кредитную карту);
• Mini-SIM-карта (25×15x0,76 мм) - широко используется сейчас в GSM-телефонах и в большинстве телефонов с 3G;
• Micro-SIM -карта (15×12x0,76 мм) - используется в новых моделях с 3G (Apple iPad и в iPhone 4, Nokia N9 , всех моделях линейки Nokia Lumia , LG U880, Samsung Galaxy S III и некоторых других)
• Nano-SIM-карта - Существует 3 версии Nano-SIM:
  1. (12×9 мм) Разработана компанией en:Giesecke & Devrient при участии Apple . Толщина снижена примерно на 15% по сравнению другими. Обратная совместимость осуществляется при помощи адаптера.
  2. (10x8) Вариант Nano-SIM предложенный компанией Nokia , которая представляет собой нечто похожее на SD-карту. Плюс в том, что карта не требует специального поддона, а следовательно остается больше пространства в самом устройстве, которое можно использовать, например для увеличения размера батареи. К большому сожалению, эту карту можно будет использовать только в новых устройствах со специальным выходом.
  3. (11x9) Nano-SIM, предложенная RIM. Аналогична с Nano-SIM компании Nokia , отличающаяся только размером.

Стандартизация формата Nano SIM должна быть закончена Европейским институтом телекоммуникационных стандартов (ETSI) до конца 2011 года, а первые телефоны с соответствующими разъёмами дожны появиться в продаже в 2012. На 5.06.2012 утверждены размеры Nano-SIM: длина - 12,3 мм, ширина - 8,8 мм, а толщина - 0,67 мм. Официальный стандарт nano-SIM будет иметь полную совместимость с предыдущими вариантами. По существу, новая сим-карта является такой же, как и micro-sim, только с убранными пластиковыми краями. При принятии решения эксперты посчитали, что предложение от Apple наиболее удобное и простое .

• Виртуальная SIM-карта - заявка на патент подана компанией Apple .

SIM-карты обычно выпускаются в виде полноразмерных карт, позволяющем использовать их в телефонах старого стандарта. Для использования в современных телефонах предусматривается, что Mini/Micro-SIM модуль может быть однократно извлечён («выломан») из полноразмерной карты.

Micro-SIM

Micro-SIM - обновлённая и миниатюрная альтернатива SIM-карты для идентификации абонентов на мобильных устройствах. Физический размер карты составляет 12 х 15 мм. Micro-SIM меньше чем mini-SIM, используемая в мобильных устройствах, однако контактная пластина и интерфейс обмена у них, как правило, идентичны. Поэтому в большинстве случаев можно получить micro-SIM из mini-SIM путём обрезки пластикового корпуса .

Мультисим-карты

Мультисим-карты («MultiSim» ) - устройства, имеющие форму обычной SIM-карты (GSM стандарта) и состоящие из микропроцессора (PIC-processor PIC16F877) и дополнительного модуля памяти (24C64 - 24C256). Микропроцессор работает под управлением специальной микропрограммы (SIM-EMU 6.01), выполняющей помимо этого функции обычной SIM-карты. Данная концепция дает возможность записать в карту MultiSim нужные Вам данные сразу нескольких SIM-карт и использовать тот номер, который наиболее удобен на данный момент. Выбрать нужный номер можно в специальном меню (с использованием технологии «SIM Tool Kit» ) или при вводе PIN-кода нужного Вам номера .

PIN-код

При выпуске SIM-карты ей присваивается четырёхзначный цифровой PIN-код, который записывается на карту, а также передается абоненту вместе с картой. PIN-код запрашивается телефоном при каждом включении для того, чтобы получить доступ к данным на SIM-карте. Обычно SIM-карта позволяет отключить проверку PIN-кода при включении телефона. После этого все функции SIM-карты становятся доступными сразу после включения и загрузки телефона.

Если PIN-код три раза подряд введён неправильно, карта блокируется и может быть разблокирована только при помощи введения персонального разблокировочного кода PUK1, который также передается абоненту вместе с картой. Если PUK-код не удается ввести правильно за десять попыток, то SIM-карта блокируется полностью и требуется её замена.

Если SIM-карта не установлена в телефон, или если не введен правильный PIN-код, то телефон не может совершать никакие звонки в сотовой сети, за исключением вызова экстренных служб (номер 112 или 911). Все остальные функции у большинства телефонов при этом обычно блокируются (это не касается смартфонов и коммуникаторов).

ICCID

ICCID - (англ. Integrated Circuit Card Id ). Обычно именно этот код печатается на SIM-карте. ICCID определяется в соответствии со стандартом ITU-T E.118 . В соответствии с этим стандартом длина ICCID - 19 цифр:

• 2 цифры - Major Industry Identifier (идентификатор индустрии, по ISO/IEC 7812-1), для SIM-карт всегда 89 ;
• 1-3 цифры - телефонный код страны (по E.164), 7 для России, 380 для Украины и т. д.;
• 2-4 цифры - код эмитента (общая суммарная длина этого и предыдущего полей не может превышать 5 цифр.);
• 11 цифр - определяются оператором при производстве карты по внутренним правилам;
• 1 цифра (последняя) - контрольная цифра, вычисленная по алгоритму Луна .

Первые 7 цифр ICC ID в общем имеют название Issuer Identification Number (идентификационный номер эмитента), и выдаются ITU каждому оператору связи, который планирует выпуск SIM-карт.

SIM Tool Kit

На современных SIM-картах могут быть предустановлены приложения, предоставляемые оператором. Для использования приложений на SIM-карте телефон должен поддерживать стандарт SIM Tool Kit (STK). Приложения на SIM-карте при помощи STK могут использовать различные функции сотового телефона, в том числе пользовательский интерфейс, модуль связи, и т. д., что позволяет реализовать достаточно широкий набор функциональности. Приложения STK находятся под полным контролем оператора и считаются наиболее безопасными, так как могут использовать встроенный в карту модуль шифрования, что делает их чрезвычайно привлекательными для реализации финансовых сервисов, таких как телебанк или аутентификация платежей. Существует также возможность загрузки и обновления этих приложений оператором непосредственно при помощи сотовой сети. Минус таких приложений состоит в том, что для их использования требуется выпуск карты, поддерживающей SIM Tool Kit с достаточным объемом памяти и передача ее абоненту, что достаточно сложно с организационной точки зрения.

Часто STK используется для реализации сервиса SIM-меню, имеющегося у большинства российских операторов. Для взаимодействия с оператором это приложение использует скрытые от абонента SMS -, USSD - или CB-сообщения.

Примечания

См. также

• A Key
• Terminal account
• MultiSIM

Ссылки

SIM обозначает «модуль идентификации ») содержит множество важных данных, которые необходимы для подключения к сигналу. Одновременно она ограничивает телефон конкретным носителем или регионом.

Основная задача SIM-карты – это сохранение информации об аккаунте, что дает возможность пользователю легко и просто менять , не меняя при этом свой аккаунт. Нужно всего лишь переставить сим-карту в . Для выполнения этой задачи сим-карта оснащена микропроцессором с программным обеспечением и данными с ключами идентификации карты.

Кроме того, сим-карты могут хранить дополнительную информацию – список контактов пользователя, список телефонных звонков, текст смс-сообщений. Хотя в современных телефонах такие данные записываются уже в память самого телефона, а не на сим-карту.

Mini SIM-карта

Мало кто из современных пользователей застал «большую SIMку», которая использовалась в первых сотовых телефонах и по размеру напоминала кредитку. Ведь сегодня практически повсеместно устанавливается mini SIM-карта, чаще всего именуемая просто SIM- . Она имеет размеры 25х15х0,76. На этой стандартной карте может храниться до 250 контактов, а также информация, касающаяся операторов сотовой связи.

Micro SIM и Nano SIM-карты

Micro SIM-карта имеет еще меньший размер – 15х12х0,76. Данный стандарт был предложен Apple и сегодня используется в айфоне 4, 4S и во всех поколениях айпадов. Ее основное отличие состоит в том, что из нее убрали значительную часть пространства по периметру карты и оставили только контактный чип для подключения к телефону. Если необходима Micro SIM-карта вместо SIM-карты, то можно приобрести специальный адаптер, который позволить использовать в стандартном телефоне карты меньшего размера. Вместе с тем Mini SIM-карту можно легко обрезать и превратить в Micro SIM, так как встроенный функционал у обеих карт одинаковый.

С появлением Micro SIM казалось, что она будет долго использоваться в айфонах или айпадах. Но при разработке новой модели айфона 5 разработчики сумели урезать размеры карты еще больше и создать Nano SIM-карту. На первый взгляд размер карты нового поколения особо не изменился (9х12), но она стала легче и тоньше почти в два раза. Толщина Nano SIM-карты также стала на 15% меньше, чем у существовавших до этого SIM-карт. Так что обрезать обычную карту под Nano SIM теперь очень проблематично.

Вряд ли в наше время найдется человек, хотя бы раз в жизни не державший в руках сим-карту. Для большинства же эта вещь стала привычной, как зубная щетка.

Многим приходилось неоднократно заменять по тем или иным причинам свою симку на новую. И, тем не менее, для многих она представляет собой «что-то такое-этакое, без чего нельзя позвонить по сотику».

Постараемся определить, что же такое сим-карта в смартфоне, телефоне или другом мобильном устройстве, какие функции она выполняет, а также какие существуют ее разновидности.

Что представляет собой сим-карта

В большинстве случаев она выглядит как кусочек пластика, на который выведены контакты, позволяющие подключать ее к мобильным устройствам.

Пластик прочный и гибкий, однако при необходимости легко режется, что позволяет, если надо, изменить формат карты для установки в современные гаджеты.

Помимо основной своей роли идентификатора сим-карта в смартфоне или телефоне может выполнять еще ряд дополнительных функций. Для этого в модуле предусмотрен соответствующий объем памяти, впрочем, очень небольшой.

Стоит отметить, что номер телефона непосредственно в памяти сим-карты не хранится, вместо этого там записан International Mobile Subscriber Identity (IMSI) - международный идентификатор мобильного абонента, с которым впоследствии номер ассоциируется у оператора мобильной связи.

Как правило, сим-карты имеют двухступенчатую защиту от несанкционированного использования. При включении мобильного устройства активация сим-карты происходит после набора короткого пин-кода.

В случае же троекратной ошибки ввода карта блокируется, и разблокировка возможна только после введения длинного пак-кода, который обычно хранится на поставляемой с абонентским пакетом упаковке.

В случае нескольких неудачных попыток сим-карта блокируется окончательно, и разблокировка ее средствами пользователя уже невозможна. Некоторыми используются сим-карты, для которых ввод пин-кода не предусмотрен.

Хранящаяся в памяти карты информация может быть перемещена в память мобильного устройства. Поскольку память сим-карты в смартфоне или даже телефоне составляет лишь малую долю от общей, это достаточно актуальная процедура.

Какие бывают сим-карты в смартфонах и других мобильных устройствах

Зачем же производители устройств идут на все эти ухищрения, то и дело создавая проблемы пользователям своей продукции?

Как правило, оправданием подобному урезанию размеров называют уменьшение габартитов гаджетов, якобы достигающееся за счет маленькой сим-карты.

Так это или не так – сказать трудно, вряд ли лишний отвоеванный у пластика миллиметр способен вызвать революцию в массогабаритных характеристиках устройства.

Но вот судя по имеющейся информации, следующее поколение сим-карт 5FF должны стать уже встроенными. В этом случае сама идея быстрой смены идентификационного модуля превращается в ничто.

Наверняка многие не в восторге от такой маркетинговой политики производителей гаджетов – но, увы, изменить ничего не в состоянии. А пока эти производители измышляют способы создания нам дополнительных проблем, мы попытаемся решить проблемы текущие.

В частности, поговорим о том, что делать, если сим-карта в смартфон не лезет.

Как изменить размер сим-карты для смартфона

Там вы получите мультиформатную карту, из которой без труда можно будет получить симку требуемого размера, или же готовую карту формата нано-сим, если вам нужна именно такая.

Очевидным недостатком данного способа является необходимость тратить время на визит в офис, многим просто некогда этим заниматься. Поэтому люди ищут другие варианты решения проблемы.

С помощью специального инструмента вашу карту подгонят под требуемый стандарт.

Но и в этом случае, опять-таки придется куда-то идти. А большинство из нас предпочло бы найти такое решение проблемы, которое позволило бы вообще не выходить из дома и сделать всё, не вставая из компьютерного кресла.

Такое решение, в самом деле, имеется. В крайнем случае, можно аккуратно обрезать карту и самому :

1. Для этого понадобится скачанный из интернета и распечатанный на принтере шаблон, острые ножницы и мелкозернистая наждачная бумага.
2. Вырезанный шаблон нужно наклеить на поверхность симки в соответствии с расположением контактной площадки.
3. После этого ножницами аккуратно срезать лишний пластик и зачистить края наждачной бумагой.

Хотя, конечно же, особо талантливые индивидуумы способны даже и не на такие «подвиги».

Смартфоны с двумя сим-картами

Однако со временем габариты устройств уменьшались, и в 2009 году на рынке появились смартфоны General Mobile DSTL1. Они позволяли пользователям задействовать не одну, а сразу две сим-карты.

Правда, передатчик в конструкции устройства был предусмотрен только один. Это означало, что если в режиме ожидания могут работать обе симки, то разговаривать можно только по одной из них.

Свою аудиторию такие устройства нашли среди тех, кому приходится часто звонить в сетях нескольких мобильных операторов.

В этом случае использование двух сим-карт позволяет избегать повышенной тарификации при совершении звонков на номера других операторов. Расплачиваться за это пришлось несколько повышенным расходом заряда аккумулятора.

С развитием сетей мобильного интернета появился и еще один вариант использования двухсимочных смартфонов. Одна карта используется для совершения звонков, а вторая – для работы в интернете.

На самом деле ассортимент подобных устройств на рынке не так уж велик.

Причем основная масса их приходится на продукцию китайских компаний, таких, как Huawei или Fly.

Тем не менее, данный подкласс гаджетов продолжает развиваться: на рынке уже появились модели, в которых можно использовать целых три сим-карты, среди которых имеются модели даже от такого авторитетного бренда, как Samsung, три года назад представившего смартфон Galaxy Star Trios.

Что делать при утере сим-карты вместе со смартфоном

При этом роль идентификатора, как и было сказано выше, выполняет именно сим-карта. Поэтому, попав в руки злоумышленников, она может стать орудием для нанесения серьезного вреда.

Как только вы обнаружили утерю сим-карты, необходимо немедленно принять меры к ее блокировке. Для этого следует:

• Позвонить в центр поддержки или посетить ближайший салон связи вашего провайдера.
• При себе необходимо иметь паспорт, поскольку блокировка осуществляется только при условии надежной идентификации абонента.
• Возможно, от вас потребуют дополнительную информацию, например, приблизительный баланс карты или номера абонентов, которым вы недавно совершали звонки.

• Делается это через центр обслуживания клиентов, где заполняется заявление.
• После его подачи будет выполнена проверка, в случае благополучного завершения которой сотрудник сообщит вам, когда можно будет получить новую сим-карту.
• Иногда это делается практически «не отходя от кассы».
• При восстановлении карты будет восстановлен не только ваш абонентский номер, но и вся хранящаяся на карте информация.

Якобы, при наличии соответствующего программного обеспечения, которое можно приобрести на черном рынке, можно создать карту-клон, которая позволит хитроумному злоумышленнику совершать звонки от имени ее настоящего владельца, принимать сообщения и делать все прочие вещи, которые позволяет сим-карта.

В действительности правды в этих мифах совсем немного. В самом деле – теоретически создание клона карты возможно.

Однако уже с конца девяностых подавляющее большинство мобильных провайдеров приняли комплекс мер, делающих использование подобных клонов практически невозможным.

Так что опасаться злобных хакеров, которые могут скопировать вашу сим-карту и украсть ваши кровные денежки, сегодня не приходится.

Гораздо более реальна опасность взлома телефона через посредством интернета или беспроводных интерфейсов.
