Если вы научитесь решать несложную задачу, как подключить жесткий диск к компьютеру, то сможете самостоятельно починить капризный аппарат или установить дополнительный винчестер для увеличения внутренней памяти. Для монтажных работ вам понадобится простая отвертка и общие знания о нехитром устройстве системного блока.

Винчестер, HDD, и жесткий диск – разные названия одного и того же устройства для хранения данных. На данном накопителе вся информация хранится постоянно, она не исчезает после выключения питания и может быть удалена пользователем. Сюда вы скидываете свою музыку, сериалы, фотографии и ценные документы. Если вы знаете, как подключить винчестер к компьютеру, то даже при серьезной поломке ПК сумеете снять HDD и всего за несколько минут перебросить важные данные на другие устройства.

Как подключить жесткий диск к компьютеру:

1. Отключаем системный бок и отсоединяем все провода.
2. Снимаем боковую крышку системного блока.
3. Добравшись до внутренней части своего ПК, обращаем внимание на правую нижнюю зону, здесь расположены отсеки для крепления HDD.
4. Вставляем винчестер в свободный слот и прикручиваем его к раме винтами с двух сторон.
5. Следим, чтобы нужные разъемы всегда были обращены внутрь нашего блока.
6. Следующий этап задачи «Как подключить жесткий диск к компьютеру» – подсоединение накопителя к материнской плате и питанию. Для данной цели существуют кабеля формата SATA или IDE.
7. Разъемы питания и интерфейса на жестком диске расположены рядом, но отличаются по размеру, перепутать их невозможно.
8. Желательно подсоединять кабеля осторожно до упора, в случае ошибки переворачиваем разъем нужной стороной.
9. Разъемы на материнской плате располагаются в нижней части и в большинстве случаев маркированы.
10. Конец кабеля питания подключаем к жесткому диску.
11. Закрываем системный блок крышкой, подключаем кабеля периферии.
12. При включении иногда новый HDD не определяется, тогда его нужно найти в разделе «Управление дисками», форматировать, присвоить свое наименование.

Как подключить второй жесткий диск к компьютеру?

Во всех блоках имеется несколько слотов для HDD, расположенных вертикально друг над другом. Крепление винчестера производим по тем же правилам, что и в предыдущей инструкции. В стандартном варианте от блока питания отходит несколько шлейфов, поэтому задача, как подключить два жестких диска одновременно, решается просто. В противном случае придется приобрести недорогой разветвитель.

Диски от компьютера размером в 3,5″ и высотой 25 мм внутри ноутбука не поместятся, для данной цели используются HDD размером 2,5 ″ и высотой 9,5 мм. Для замены или установки нового накопителя нужно перевернуть ноутбук, отсоединить аккумулятор и снять крышку, освободив доступ к винчестеру. Далее откручиваем крепежные винты и можем вынимать старый диск или переходить непосредственно к подключению нового накопителя.

Как подключить дополнительный жесткий диск к ноутбуку:

1. Располагаем шасси с винчестером в нишу, подсоединяем, вдавливая его до упора.
2. Закрепляем жесткий диск в днище ноутбука специальными винтами.
3. Устанавливаем аккумулятор.

Как подключить второй жесткий диск к ноутбуку?

Желание увеличить память своего устройства возникает у многих пользователей, но размеры тонкого ноутбука не разрешают сделать это удобным образом, как на персональном компьютере. Существует несколько способов реализовать данную идею, нужно разобраться с комплектующими деталями и выбрать правильный вариант. Не бойтесь ошибиться, в какой SATA подключать второй жесткий диск, в большинстве вариантов устройства оснащены всего одним разъемом для накопителя и разъемом для DVD-привода.

Варианты подключения второго винчестера к ноутбуку:

1. В редких моделях существует посадочное место для второго жесткого диска.
2. Используем переходники SATA-USB, SATA-IDE, IDE-USB. Питание к устройству подводим дополнительным шнуром.
3. Применение заводских контейнеров для HDD, которые разрешают подсоединять накопитель через USB-порт. Покупая данный карман-переходник, нужно знать размер своего диска, существуют версии для 2,5 дюйма и 3,5 дюймов.
4. Приобретение готового к своему переносному компьютеру.
5. Извлечь DVD-привод и установить вместо него второй винчестер.

Как подключить внешний жесткий диск к ноутбуку?

Данный способ расширения памяти имеет существенные преимущества, вам не требуется разбирать устройство и применять специальные переходники, поэтому быстро решить проблему, как подключить винчестер к ноутбуку способны даже новички. Покупаем внешний диск и приступаем к работе. Отметим, в некоторых моделях питание производится от сети и для них требуется наличие отдельного блока питания.

Как подключить жесткий диск к мобильному компьютеру:

1. Подключаем питание к внешнему диску.
2. Подсоединяем шнур USB к винчестеру.
3. Второй конец шнура USB подсоединяем к свободному порту.
4. Загорание индикатора говорит о готовности HDD к работе.
5. Диск отображается на мониторе ноутбука.

Способ взаимодействия устройств со временем изменяется, постоянно возникают новые форматы, что приводит к проблемам, как подключить новый HDD к персональному компьютеру или ноутбуку. Размеры портов и соединительных кабелей от старого устройства часто не подходят к новому жесткому диску. Есть три основных вида интерфейса, которые активно применяются на мобильных или стационарных ПК, разобраться в них современному пользователю труда не составит.

В компьютерах SATA используются надежные 7-контактные разъемы для шины передачи данных и разъемы на 15 контактов для подключения питания. Они надежные и не боятся многократных присоединений. В вопросе, сколько жестких дисков можно подключить к компьютеру, все зависит от количества портов на материнской плате. Интерфейсные кабели к диску и материнке подключаются аналогично. Имеется несколько версий SATA с разной пропускной способностью:

• SATA I – 1,5 Гбит/с;
• SATA II – 3 Гбит/с;
• SATA III – 6 Гбит/с;

IDE интерфейсы использовались с 80-х годов, пропускная способность их по нынешним меркам невелика – до 133 Мбайт/с. Сейчас их повсеместно заменили новые версии скоростных портов SATA. Устройства IDE встречаются преимущественно на бюджетных платах и ПК недорогого сегмента. Из-за того, что у пользователей еще полно накопителей старого образца, приходится решать проблему с их совместимостью. Оптимальный вариант - произвести подключение IDE жесткого диска к шлейфу нового поколения без инсталляции дополнительных драйверов – применить современный переходник SATA-IDE.

Легче всего работать со специальным внешним USB диском, для которого не нужны дополнительные приспособления. В случае подключения стандартного HDD от ПК или ноутбука нужен переходник. Он выглядит в виде коробки из металлического или пластикового корпуса, в собранном состоянии это устройство мало отличается от стандартного внешнего винчестера. Накопитель 3,5 дюйма нередко подключают без коробки, используя напрямую кабель-переходник. Если одного винчестера не хватает, то проблему, как подключить HDD к компьютеру, решают при помощи док станции на несколько дисков.

Как подключить жесткий диск в компьютер?

Со стационарным компьютером дело обстоит намного легче, чем с ноутом, поэтому давайте начнем с него. Итак, вы уже знаете, на какие характеристики опираться при покупке, поэтому оставим эту тему за рамками сегодняшней статьи.

1. Прежде всего, еще перед покупкой, вы должны были разобраться, какие свободные разъемы для подключения дисков имеются на вашей системной плате — старый IDE или одна из разновидностей SATA (I, II или III).
2. И второе — какие свободные разъемы питания имеются на .

Современные хард-диски, материнки и БП работают с разъемами типа SATA. Однако, если на блоке питания они все уже заняты, то позаботьтесь также о покупке переходника Molex-SATA, чтобы подключить ваш второй диск к питанию типа Molex.

Если же вы хотите задействовать вторым старый хард диск с подключением к материнской плате типа «IDE», а последняя у вас новая и уже не имеет такого входа, то покупаем переходничок с IDE на SATA.

Другой вариант подключить жесткий диск к компьютеру, в котором нет для него соответствующего разъема, — использовать специальный IDE-SATA контроллер PCI. Плюс его в том, что с ним можно как подключить старый IDE диск к новой плате, так и новый SATA диск к старой материнке. Выглядит он как карта расширения, которая вставляется в слот PCI на системной плате и добавляет к ней поддержку работы с IDE устройствами. Напомню, что к стандартному шлейфу можно подсоединить сразу два диска или дисковода.

Допустим, вы уже выяснили все свои нюансы, приобрели второй жесткий диск и при необходимости переходники, и теперь надо его установить в корпус и подключить к материнской плате и блоку питания. Сначала закрепляем винчестер в специальной корзине в корпусе, либо вставляем его по направляющим и закрепляем специальным крепежом или обычными винтами — в зависимости от .

После этого подключаем «маленький» SATA к соответствующим разъемам на задней части диска и на материнской плате, а в розетку SATA большего размера (для питания) вставляем либо переходник, соединенный с кабелем от блока питания, либо непосредственно кабель БП с SATA вилкой. Делаем это осторожно, чтобы не сломать розетку на жестком диске, так как снизу ограничителя нет и можно легко отломать кусок платы с контактами этого разъема.

На приведенном ниже скриншоте зелеными стрелками обозначены широкие SATA, подключающие второй жесткий диск к блоку питания, а красными — узкие, которые идут к материнке.

Да, не забудьте, что все подключения нужно делать при отключенном от розетки БП, либо при выключенном тумблере питания, если таковой на нем имеется. Как видите — ничего сложного нет.

Как установить второй жесткий диск в ноутбук?

Неужели и такое возможно? Да, сегодня можно также увеличить объем места не только на стационарном ПК, но и в ноутбуке. И для этого совсем необязательно заменять стандартный жесткий диск, который уже в ноуте имеется, а следовательно не придется столкнуться со всеми сопутствующими проблемами, такими как перенос файлов и переустановка Windows и всех программ на новый винчестер.

Второй жесткий диск в ноутбук (напомню, размером 2.5 дюймов) подключается при помощи специального переходника, который устанавливается вместо нотбучного DVD привода — согласитесь, сейчас этим устройством почти никто не пользуется. А при необходимости просмотра дисков всегда можно воспользоваться внешним, подключаемым по USB.

Вот таким образом выглядит данный переходник, изобретенный (или скопированный?) китайцами:

В интернет-магазинах его можно найти по названию «2nd SSD HDD HD Hard Disk Driver Caddy SATA for 12.7mm CD / DVD-ROM Optical Bay». Внутри и снаружи этого адаптера имеется разъем для подключения диска и для подключения самого переходника к плате ноутбука.

Итак, вставляем винчестер в адаптер. Возможно, также еще придется прикрутить самостоятельно крепление к задней стороне адаптера, за которое он будет привинчиваться к корпусу ноута.

И на его место вставляем адаптер и точно также закрепляем тем же винтом. После этого в меню «Компьютер» появится новый жесткий диск, который после форматирования можно полноценно использовать.

Как установить в компьютер 2 жесткий диск маленького размера?

Говоря о подключении жесткого диска нельзя не затронуть и такую проблему, с которой иногда сталкиваются пользователи, когда есть необходимость установить винчестер или SSD 2.5″ в компьютер, в корпусе которого имеются крепления только под стандартные диски размером 3.5″. На этот случай также имеются специальные переходники, в котором можно такой хард закрепить и вставить в штатное место под диски большего диаметра.

BIOS не видит второй жесткий диск

Еще одна распространенная проблема, с которой можно столкнуться при установленных 2 жестких диска — один из них компьютер просто не видит. Прежде всего, если вы используете переходник, то дело может быть в нем. используйте заведомо исправные адаптеры.

Если же вы его не использовали или ваш переходник рабочий, то все дело в настройках BIOS, а именно неправильно задан режим работы контроллера жестких дисков.

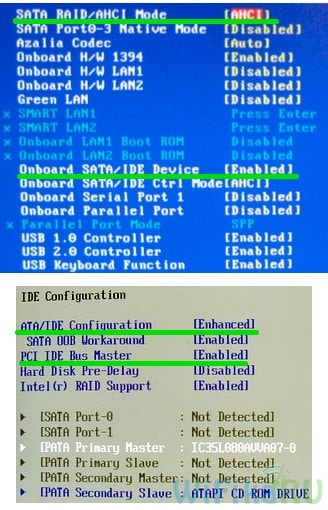

Перезагружаем комп, заходим в BIOS и ищем пункт «SATA Controller» (или SATA ATA/IDE/Raid Config, Mass Storage Controll или что-то еще типа того для установки режима работы HDD). Если вы подключили к материнской плате диск с по кабелю SATA и при этом на компьютере установлена современная операционная система (Windows Vista, 7, 8 и выше), то в данном пункте может быть активирована позиция AHCI, IDE, Native или Enchansed. При этом
только в режиме AHCI будет достигаться максимальная скорость передачи данных с диска.

Если же более старая Windows, или если винчестер подключался то только IDE, Native или Enchansed.

Также должны быть активированы (Enabled) сами контроллеры дисков. Приведу пару скриншотов из разных BIOS с данными настройками:

Если в вашем компьютере 2 жестких диска (или диск + DVD привод) и оба они подключены по шлейфам IDE, то проблема может заключаться в неправильной их настройке между собой. Если у вас как раз такое подключение и в BIOS вы видите следующую картинку:

то это ваш случай. В данной конфигурации (когда оба по IDE подключены) один диск должен быть Master, то есть главный, тот на котором Windows, а другой Slave, то есть второстепенный.

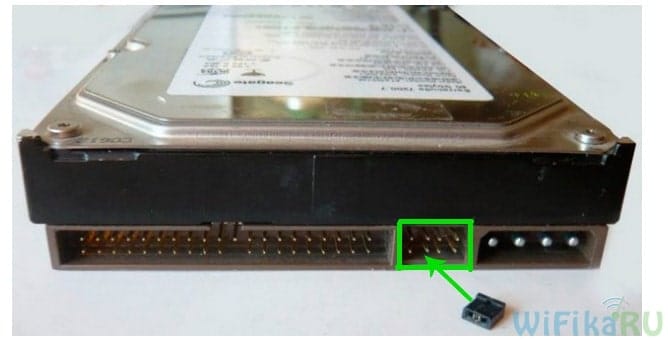

Настраивается этот приоритет при помощи специальной перемычки (джампера), устанавливаемой на контакты на задней части корпуса.

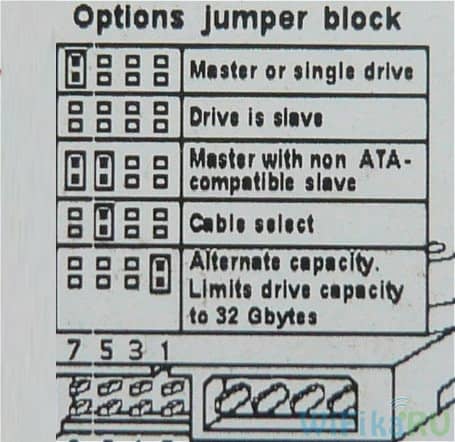

Все возможные положения данной перемычки и их режимы описаны как правило на наклейке на корпусе диска. У разных производителей они могут отличаться.

Из нашей таблицы мы видим, что если на диске установлен Windows и он у нас будет главным (Master), или если он используется один, то ставим перемычку на первые 2 вертикальных контакта. Если же второстепенным (Slave) то перемыку снимаем вовсе.

Проделываем это с нашими винчестерами и снова заходим в BIOS. Теперь они автоматически определятся материнкой и должна нарисоваться такая картинка:

Как подключить sata hdd к ide
На всякий случай сразу укажем на внешние различия. IDE – также известный как ATA — Advanced Technology Attachment (усовершенствованная технология подсоединения) а позже – PATA – стандартный интерфейс подключения винчестеров и приводов к ПК, был популярен в 90х и начале 2000х. Представляет из себя широкий, 40-контактый шлейф. SATA (Serial ATA)– позже вытеснивший его стандарт, стал популярен к середине 2000х и является актуальным и по сей день, намного миниатюрней – 7 контактов против 40.
С течением времени и эволюцией прогресса на рынке новые, высокоскоростные интерфейсы вытесняют старые, при этом неизбежно появляется проблема совместимости – стоит ли нести на помойку HDD, по умолчанию несовместимый с современной системой? Или наоборот – если на устаревшей материнской плате нет SATA контроллера (данный интерфейс является стандартом на текущий момент), а видавший виды сорокагиговый винт с 80-пиновым шлейфом приказал долго жить – вы с удивлением обнаружите, что в ближайшем компьютерном магазине такого раритета уже не найти, а машина всё-ещё должна работать… Только как её подружить с относительно новым накопителем? Как подключить sata hdd к ide? На эти вопросы мы и попытаемся ответить.
Как подключить SATA HDD к IDE?
Решение обоих проблем лежит на поверхности – HDD со старым интерфейсом в магазине найти очень непросто, а вот контролер, позволяющий легко заставить работать почти любой новенький жёсткий диск на старой системе – вполне! Как правилом, это небольшая микросхема, с одной стороны которой располагается выход для IDE шлейфа (сам 40-контактный провод втыкается в соответствующий выход на материнской плате и в контролер), а с другой – SATA (подключается непосредственно к винчестеру) и 4х пиновое питание (идёт от блока питания ПК).
Нюансы и недостатки
Стоит учитывать, что если компьютер у вас видавший виды, то с большой долей вероятности и блок питания у него старый – а у жёсткого диска SATA питание в некоторых случаях отличается от того, что у IDE (т.е. не МОLEX) – нужен либо новый блок, либо ещё один переходник (найти такой нетрудно, а цена у него копеечная).

Есть ещё и один очевидный минус у данного подхода – если жёсткий диск рассчитан на SATA и использует преимущество этого интерфейса – то при подключении по старой шине скорость будет заметно ограничена: даже самая первая ревизия Serial ATA даёт в теории от 150 мб/с против 133 у IDE, а в пропускной способности разница в несколько раз не в пользу устаревшего порта. А так можно подключить хоть SSD к старой системе, но чем выше скоростные показатели у подключаемого носителя – тем заметнее будет проигрыш в скорости.
Также не стоит забывать, что на старом железе зачастую стоит устаревшая операционная система, которая может не поддерживать разделы больше 2 ТБ или даже файловую систему NTFS. Для решения большинства подобных проблем понадобится программа для работы с разделами HDD – потребуется правильно разбить и отформатировать тома для того, чтобы ОС их увидела и установилась на них. В некоторых случаях (например, в случае с чрезмерно большими томами на 32х разрядных системах и Windows XP) ничего не поделать, и придётся мириться с ограничением.
Как подключить IDE HDD к SATA?

Примерно такая же история и в обратном случае, с той лишь разницей, что проблема с питанием для носителя возникнет с меньшей вероятностью и ограничений скорости работы не будет, только вот нужно иметь ввиду, что IDE винчестер, подключённый к современному ПК, может стать в некоторых задачах “бутылочным горлышком” – даже у новых HDD с высокой скоростью вращения шпинделя и с SATA интерфейсом последней версии далеко не заоблачное быстродействие – от того же SSD выигрыш более, чем заметный, поэтому, как минимум, не рекомендуем устанавливать на устаревший винт операционную систему. Также учитывайте, что IDE устройства, в отличии от SATA, не поддерживают “горячую замену” – т.е. их нельзя подключать или отключать во время работающего компьютера – существует немаленькая вероятность выхода из строя либо самого устройства, либо контроллера, который отвечает за его функционирование!
ISA/PCI/PCIexpress контроллеры
Также имеются карты расширения под PCI разъём – если таковой имеется на плате, то можно организовать подключение накопителей при помощи него. На подобных платах может располагаться 2 или больше SATA – разъёмов и один IDE – не стоит забывать, что к нему возможно подключение одновременно двух устройств. Минус данного подхода заключается в том, что по умолчанию ОС или её установщиком он (PCI-контроллер) с немаленькой вероятностью может не поддерживаться, а это приведёт к дополнительной головной боли с созданием загрузочных носителей с драйверами. Плюс контролеры на некоторых чипах бывают плохо совместимы с определёнными системами – либо не обнаружатся вообще, либо нельзя будет в BIOS выбрать подобный HDD загрузочным (в основном, на таких PCi-платах есть свой “мини-Bios” и своё древо дисков), либо компьютер с ним вообще откажется включаться. Зачастую эти проблемы не решаемы, если с ними не может помочь обновление прошивки материнской платы.

Также есть ещё один нюанс – у стандарта PCI было много ревизий, а старые поддерживают куда меньшую скорость передачи данных, что также может накладывать некоторые ограничения. На совсем древних персональных компьютерах, появившихся до широкого распространения PCI, в распоряжении имеется шина ISA – под неё есть IDE-контроллеры. Но из-за технических ограничений при подключении к ним более-менее нормального по характеристикам накопителя, устаревшая шина станет серьёзным ограничителем, а так с помощью сложной схемы (ISA IDE->SATA) можно подключить практически любой винчестер. Для современных материнских плат без PCI разъёма (а таких всё больше и больше) имеются комбинированные решение под PCIexress/miniPCiexpress, где есть сразу и IDE, и SATA. С их поддержкой бывает куда меньше проблем, хотя и преимущество в скорости нового стандарта express над старым PCI сильно не даст прибавки в производительности накопителя (если речь идёт о IDE).

Привет! Мне на почту поступил очень интересный вопрос.
Моя читательница столкнулась с проблемой установки старого жесткого диска с разъемом IDE на новую материнскую плату, где установлены только контроллеры SATA . И проблема даже не столько в необходимости использовать старый жесткий диск, сколько получить доступ к информации, которая хранилась на старом винчестере.

Необходимость подключить старый жесткий диск к компьютеру возникает у многих пользователей, поэтому я предлагаю свое решение.

Вот так выглядят SATA/IDE разъемы жестких дисков.

Конечно же эти разъемы не совместимы между собой. Разъем IDE подключается к материнской плате широким плоским шлейфом, а разъем SATA - тонким кабелем SATA.

Дело в том, что производители материнских плат стараются экономить на любых мелочах. Зачем устанавливать на плате устаревшие разъемы, если их уже почти никто не использует? Разъемы будут только занимать лишнее место и увеличивать стоимость материнской платы.

Кроме того предлагаю познакомится вот с этой статьей - самый дешевый способ подключить IDE устройство, которая также поможет вам решить вопрос.

Ищем решение!

Итак, мы можем поступить как НЕ профессионалы. Устанавлиавем старый IDE жесткий диск в другой компьютер с разъемами IDE, копируем с него всю нужную информацию на флешку или внешний жесткий диск, затем копируем всю информацию на новый компьютер. Прекрасно, информация спасена, но что нам делать со старым диском? Просто положить его на полку и забыть про него - это не наш метод.

Мы пойдем другим путем, поэтому для подключения IDE жесткого диска нам понадобится контроллер PCI - SATA/IDE.
Контроллеры могут отличаться друг от друга производителем, количеством разъемов, могут быть реализованы на разных чипах, но эти на различия не влияют на принцип работы с ними.
Вот так выглядит это чудо техники. И вот ссылка на похожий вариант для заказа из китая - http://aliexpress.com/pci-ide-sata (обратите внимание что контроллер по ссылке имеет разъем pci express-x1)

Стоимость такого контроллера составляет около 400-500 рублей. И он отрабатывает свою стоимость на 100%, так как взамен мы получаем возможность установки как старых ЖД на новые материнские платы, так и новые жесткие диски на старые материнские платы.
Данный контроллер имеет на борту несколько разъемов SATA и один контроллер IDE. Не стоит забывать, что к одному IDE контроллеру мы можем подключать 2 устройства, именно поэтому на IDE шлейфах есть разъемы для подключения сразу 2-х устройств.

Все, что нам нужно сделать это подключить контроллер PCI-SATA/IDE к материнской плате . Для этого нам нужно просто воткнуть его в разъем PCI материнской платы и зафиксировать болтиком.

После подключения разъема нам осталось только закрепить жесткий диск внутри корпуса и подключить к нему два провода (кабель данных и питание).

Таким образом мы получаем следующую схему подключения.

• подключаем контроллер к материнской плате;
• подключаем IDE шлейф к контроллеру;
• подключаем шлейф к жесткому диску;
• подключаем питание к диску;

Обратите внимание, что разъемы питания IDE жестких дисков и SATA также различаются. Обычно, на блоке питания компьютера и тех, и других разъемов хватает с запасом, но иногда для подключения SATA жестких дисков приходится использовать вот такой переходник molex (PATA) - SATA.

Если у вас недостаточно разъемов питания molex, используйте специальные разветвители.

После того, как мы разобрались с подключением, нам остается только включить компьютер и убедиться, что жесткий диск определился в системе. Для этого достаточно зайти в «Мой компьютер» и посмотреть ваши локальные диски. Помимо уже существующих должны добавиться локальные диски нового ЖД?
Также хочу обратить ваше внимание на то, что, хотя в комплекте и идет диск с драйверами , данному контроллеру не нужна их установка . Система сама найдет необходимые драйвера.

На последок добавлю еще один аргумент в пользу PCI-SATA/IDE контроллера . На жесткий диск, подключенный через такой контроллер можно спокойно устанавливать операционную систему, что неоднократно мной доказано.

Вот так это очень полезное устройство может облегчить нам жизнь.

Как всегда, оставляем свои впечатления, замечания, пожелания к статье в комментариях ниже. Я стараюсь ответить на каждый из них.
До встречи в следующем уроке, где я расскажу, как протестировать жесткий диск на битые блоки .

PS. Надеюсь, многие читатели заметили, что на сайте немного изменился дизайн. Теперь он нравится мне еще больше! Хотелось бы узнать ваше мнение о новом дизайне сайта.

Инструкция

Выключите компьютер, отключив системный блок от сети переменного тока. Откройте корпус блока. Обычно требуется снять только левую стенку. Это позволит получить доступ ко всем необходимым элементам ПК. Если вы располагаете двумя жесткими дисками формата SATA, то вам потребуются определенные разъемы на материнской плате и специальные кабели. Установите оба жестких диска в специальный отсек и закрепите их при помощи шурупов. Убедитесь в том, что винчестеры не шатаются.

Подключите оба жестких диска к системной плате, используй SATA-кабели. Для упрощения дальнейшей настройки параметров синхронной работы винчестеров подключите к порту SATA1 тот жесткий диск, на который вы будете устанавливать операционную систему.

Подключите питание к обоим винчестерам. Для этого используйте кабели, выходящие из блока питания компьютера. Если в блоке присутствует только один SATA-кабель, то приобретите специальный переходник. Это необходимо для соединения IDE-кабеля с портом SATA жесткого диска.

Если на вашей системной плате вообще нет портов SATA, то приобретите специальный контроллер, позволяющий подключать SATA-винчестеры. С его помощью выполните подключение жестких дисков к материнской плате. В данном случае необходимо использовать IDE-каналы. Они представляют собой широкий многоканальный разъем.

Если у вас нет возможности подключить два SATA-контроллера к портам IDE, то используйте переходник USB-SATA. В данном случае через этот контроллер необходимо подключать тот жесткий диск, на котором не будет установлено операционных систем. Велика вероятность того, что данный жесткий диск будет определяться только после загрузки операционной системы.

Полезный совет

Иногда разумнее приобрести IDE-винчестер, нежели использовать контроллеры для подключения SATA-дисков.

Современный компьютер хоть и надежен, но, к сожалению, отдельные узлы в нем могут выходить из строя. Особенно часто ломаются приводы оптических дисков – из-за своей сложности и большого количества механических деталей. Но он легко поддается замене.

Вам понадобится

• Компьютер, привод, немагнитная фигурная отвертка, шлейф IDE или интерфейсный кабель SATA (в зависимости от используемого интерфейса привода), переходник Molex 4-pin > SATA, PCI- адаптер или переходник интерфейсов IDE и SATA.

Инструкция

Выключите . Отсоедините от . Открутите винты, которые удерживают крышки корпуса и снимите их. Если необходимо неисправный привод, открутите 4 винта, которые удерживают его в корпусе, а также интерфейсный и питающий шлейфы. Выньте неисправный привод из корпуса в направлении из корпуса наружу.

Если же вы монтируете дополнительный или первый привод, снимите пластиковый фальшборт с передней части компьютера и выломайте металлическую заглушку. Вставьте привод в корпус компьютера и закрепите его винтами, по 4 с обоих сторон. Подключите к нему сетевой и интерфейсный кабель. Если ваш привод имеет интерфейс питания SATA, а ваш блок питания не имеет необходимых разъемов – воспользуйтесь переходником питания Molex 4-pin.

Если же у вас нет свободных слотов для подключения привода, вы можете воспользоваться PCI-адаптером, предоставляющим дополнительные точки подключения IDE и SATA устройств. Но при этом в большинстве случаев вы потеряете возможность загрузки непосредственно с оптических приводов. Если же ваш компьютер и привод имеют различные интерфейсы, то целесообразнее будет воспользоваться переходником – конвертером интерфейсов, в этом случае сохраняется полная функциональность привода.

Еще раз перепроверьте правильность подключения привода. Закройте крышки системного блока и затяните их винтами.

Видео по теме

Обратите внимание

Все операции выполняйте, отключив компьютер от электропитания

Любой компьютер, который морально уже несколько устарел, но продолжает исправно работать, можно использовать как полноценный домашний кинотеатр. Для этого нужно как минимум подключить его к телевизору и музыкальному центру, а при необходимости установить и дополнительное оборудование. Например, подключить привод двд для просмотра кино.

Инструкция

Выключите и полностью обесточьте системный блок . Чтобы привод двд, снимите боковую крышку корпуса – это позволит получить доступ к материнской плате и начинке системного блока. Предварительно на передней стороне корпуса снимите заглушку в том месте, куда вы хотите подключить привод двд.

В зависимости от того, какой интерфейс обмена данными между устройствами и материнской платой системой: IDE или SATA, порядок подключения привода будет несколько отличаться. Однако в целом принцип установки один и тот же. Интерфейс подключения легко определить визуально. IDE шлейфы крепятся широкими многоконтактными разъемами. SATA-интерфейс использует узкий тонкий коннектор. При этом на шлейф IDE можно подключить , а на SATA – только одно. Также устройства интерфейса IDE требуют ручной настройки приоритетности. Специальными джамперами-перемычками задается соответствующий статус оборудования Master или Slave.

Разобравшись с интерфейсом, подключите разъемы проводов к соответствующим выходам на приводе двд. Не забудьте о проводе, подающим питание. Вставьте привод двд в специальные салазки, предусмотренные конструкцией системного блока. Закрепите его маленькими винтами.

Включите компьютер. В начале загрузки материнская плата должна определить подключенный привод двд, выведя информацию о нем на экран. Если этого не произошло, зайдите в BIOS и определите привод двд принудительно.

Источники:

• подключение dvd привода

Когда в жестких дисках используется 80-жильный кабель (шлейф IDE), можно подключить два устройства на один шлейф, "связанных" с помощью джамперов. Типичный джампер - перемычка, определяющая преимущество одного жесткого диска при установке второго и дополнительных. Идея его в том, чтобы смыкать накоротко два контакта на системной плате.

Инструкция

Главный будет называться "master" - с него загружается основная система, а второстепенный - "slave". Об этом указывают надписи на джампере и на плате. Рядом обычно размещена , на которой указаны разные положения перемычек. Эта схема не , для каждой модели и разных производителей она различна. Информацию по подключению возможно найти также на сайте производителя по модели компьютера.

Можно не назначать устройству строго master/slave, а установить Cable Select. При работе компьютера диски сами распределятся, какой из них доминирующий, а какой второстепенный. Это происходит благодаря подключению устройства к тому или иному разъему на шлейфе.

Подключая второй винчестер, один из шлейфов загрузите двумя жесткими дисками, определив при этом "Мастера" и "Подчиненного" на материнской плате.

CD-ROM подключите вторым шлейфом ко второму каналу на материнской плате и выставьте на нем "Мастер". Если в системе один жесткий диск и CD-ROM, то правильным будет определить их место на разных шлейфах, чтобы не загружать контроллер.

Видео по теме

Нередко возникает необходимость в установке в компьютер второго привода для дискет или оптических дисков. Чтобы между двумя накопителями, подключенными к одному шлейфу, не возникло конфликта, в ходе доработки машины следует придерживаться определенных правил.

Инструкция

Завершите работу операционной системы. Обесточьте компьютер.

Перед установкой второго привода оптических дисков убедитесь, что к обоим IDE-разъемам на материнской плате подключены шлейфы. Если это не так, второй шлейф подключайте таким образом, чтобы проводник, на который нанесена полоса (обычно красная), был подключен к контакту разъема, обозначенному цифрой 1.

Чтобы подготовить корпус системного блока к установке привода, вытащите из передней панели пластмассовую заглушку одного из 5,25-дюймовых отсеков. Если за ней имеется вторая, металлическая заглушка, выломайте ее.

Вставьте накопитель в отсек, затем закрепите его, установив с каждой стороны по четыре винта.

Правильно перераспределите приводы между шлейфами. На одном из них должны быть только оптические накопители, на втором - только жесткие диски.Разъемы шлейфов подключайте ко всем приводам таким образом, чтобы проводник с полоской был обращен к силовому соединителю накопителя.

Если раньше было три жестких диска и один оптический привод, то после установки второго оптического накопителя один из жестких дисков придется отсоединить. В дальнейшем его можно будет подключить через RAID-контроллер или переходник USB-IDE.

Теперь необходимо правильно выставить джамперы на приводах. Положения перемычек для режимов "master", "slave" и "cable select" указаны на корпусах накопителей. На жестком диске для смены режима обычно приходится переставить несколько джамперов, на оптическом приводе - всего один.На каждом из шлейфов следует либо один из приводов переключить в режим "master", а второй - "slave", либо оба накопителя перевести в режим "cable select".

Обязательно подключите разъем питания к вновь добавленному приводу.

Подключение накопителей с интерфейсом SATA имеет два . Во-первых, в выборе режимов "master" и "slave" нет необходимости. Во-вторых, шлейфы этого стандарта бывают двух видов: с и пятнадцатью контактами. Подключать к накопителю разъем питания нужно только в первом случае. Если подать питание через отдельный разъём на привод, подключенный вторым способом, он может выйти из строя.

Дисковод для гибких дисков устанавливается в отсек размером 3,5 либо 5,25 дюймов, в зависимости от того, на какие дискеты он рассчитан. Для его подключения используется специальный 34-контактный шлейф. На вновь подключаемом приводе необходимо выбрать , если он имеется, такой же режим, как и на имеющемся. Если имеющийся дисковод подключен до скрутки на шлейфе, второй подключают после нее, и наоборот. Шлейф, не имеющий разъема до скрутки, рассчитан на подляхемие только одного дисковода - его необходимо заменить на другой. Следует иметь в виду, что 5,25-дюймовые дисководы используют разъемы особой формы, которые есть не на всех кабелях. В этом случае, кабель также подлежит замене. Красный проводник на шлейфе должен быть обращен к силовому разъему дисковода.

5,25-дюймовые дисководы используют крупные разъемы питания, такие же, как на жестких дисках и оптических приводах. Для 3,5-дюймовых дисководов используются специальные силовые разъемы уменьшенного размера. Последние важно подключать правильно, обращая внимание на ключ, иначе на привод поступит напряжение в 12 вместо 5, и он будет мгновенно выведен из строя.

Какими бы ни были вместительными современные жесткие диски, рано или поздно они оказываются заполненными, и тогда возникает необходимость подключить второй винт – правильнее говоря, винчестер.

Инструкция

Отключите системный блок от электропитания и снимите с корпуса боковую панель, отвернув скрепляющие винты. Если ваш жесткий диск подключается к материнской плате через интерфейс IDE, вы будете использовать широкий 80-контактный шлейф серого цвета с двумя или тремя . Через один разъем шлейф подключен к материнской плате, к двум другим подсоединяются жесткие диски или оптические дисководы.

На жестком диске с той стороны, куда подсоединяются разъемы интерфейсного кабеля и питания, есть специальное поле с несколькими контактами, два из которых объединены джампером (перемычкой). Замыкая разные контакты, вы даете указание BIOS (Basic In-Out System) компьютера, какая роль назначена этому винчестеру. Если вы собираетесь установить на него операционную систему и сделать его загрузочным, выставляйте перемычки в положение Master («главный»). Если это второй жесткий диск, и судьба его – стать хранилищем информации, перемычками обозначьте положение Slave («ведомый»). Возможен вариант подключения Cable Select, при котором режим работы кабелем: устройства, подключенное к крайнему кабельному разъему, назначается Master, а к среднему – Slave. Для такого подключения необходим специальный шлейф с кабельной выборкой. Комбинации перемыкания контактов нарисованы на наклейке на верхней стороне винчестера.

Внимательно осмотрите разъемы интерфейсного шлейфа и винчестера – на них есть «ключи» для того, чтобы избежать неверного подсоединения: на разъеме винчестера – выемка, шлейфа – выступ. Иногда кабели маркируют дополнительно: вдоль одной из сторон наносят красную полоску. Шлейф должен подключаться так, чтобы полоска была ближе к разъему питания винчестера. К материнской плате шлейф подсоединяется так же с учетом «ключей».

Подключите к жесткому диску блок питания. Верхние части разъемов питания кабеля и винчестера закруглены, так что неправильно соединить не получится.Поставьте на место боковую крышку, подключите компьютер к электропитанию. Нажмите кнопку Power, после первоначального опроса железа зайдите в BIOS и убедитесь, что система «увидела» новый винчестер.

После загрузки операционной системы, при необходимости, разбейте новый винчестер на логические диски и отформатируйте их.

Видео по теме

Обратите внимание

Если винчестер поддерживает интерфейс SATA, устанавливать перемычки не требуется.

Иногда для быстрой записи и перезаписи дисков необходимо наличие двух приводов. Можно, конечно, использовать специальные программы, позволяющие создавать образы дисков, но это значительно увеличит время процесса.

Вам понадобится

• переходник IDE-SATA.

Инструкция

Для подключения двух приводов, возможно, не понадобится никакого дополнительного оборудования. Проблемы, как правило, возникают лишь в том случае, если приводы обладают различными портами для подключения к материнской плате. Выясните типы этих портов.

Различают каналы IDE и SATA. Первый разъем обладает широким шлейфом для подключения, поэтому их легко отличить невооруженным взглядом. Выясните типы портов, присутствующие на материнской плате.

Многие модели материнских плат обладают смешанными типами подключения, т.е. в них присутствуют и порты IDE, и SATA. Если вам требуется подключить IDE-привод к каналу SATA, приобретите специальный переходник.

Возможно, для подключения второго привода потребуется приобрести шлейф с тремя портами. Один присоедините к материнской плате, а два других – к приводам.

После установки обоих приводов включите компьютер. Установите программу Nero Burning ROM. Запустите это приложение.

Чтобы скопировать содержимое одного диска на другой, откройте меню «Копировать». Укажите назначение каждого из установленных DVD-приводов.

Видео по теме

Обратите внимание

Если вы хотите подключить приводы, обладающие разными каналами, один из которых будет подключен к шлейфу винчестера, делайте это очень аккуратно. Не рекомендуют подключать привод к шлейфу жесткого диска, на котором установлена операционная система.

Полезный совет

Процесс копирования позволит сэкономить время лишь в том случае, если оба диска способны работать на достаточно высоких скоростях. В противном случае проще скопировать информацию на жесткий диск, а потом записать ее на второй диск.

Несмотря на то, что жесткие диски с интерфейсом IDE постепенно уходят в прошлое, они все еще пользуются спросом у владельцев старых компьютеров, которым перестало хватать места для хранения видео, музыки или игр.

Вам понадобится

• шлейф IDE, 3-4 винта, отвертка.

Инструкция

Прежде чем устанавливать жесткий диск, определитесь, будет он стоять на шлейфе один или в паре с другим устройством. Если один, то ничего не нужно, а вот если в паре, необходимо правильно расставить перемычки, находящиеся возле разъемов на обоих устройствах. Одно устройство должно быть главным (Master), другой второстепенным (Slave). Если этого не сделать, компьютер их не инициализирует. Как установить перемычки, нарисовано на самом жестком диске.

Установите жесткий диск в специальный отсек для для него. Старайтесь поставить его таким образом, чтобы он не находился вплотную с другим жестким диском, иначе они оба будут . Для охлаждения им необходимо какое-то свободное пространство. Закрепите его тремя или четырьмя винтами - так, чтобы жесткий диск был зафиксирован и не болтался.

Шлейф IDE имеет три разъема. Один из них вставляется в материнскую плату (IDE Channel 1 или 2 на материнской плате). На разъеме посередине имеется ключ, чтобы не вставить шлейф другой стороной. Другим концом шлейф вставляется в соответствующий разъем жесткого диска. С одного края идет цветная полоса, этим контактом шлейф должен быть направлен к разъему питания. К среднему разъему шлейфа можно подключить еще одно устройство, а можно оставить его свободным. Устанавливать новый жесткий диск лучше на отдельный шлейф или в пару с другим жестким диском. Ставить его вместе с оптическим приводом стоит только в том случае, если другого выхода нет.
