Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

– электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Типы электронных схем

Принципиальные схемы

• Однолинейный. На таком чертеже изображают только силовые цепи.
• Полный. Если электроустановка несложная, то все ее элементы могут быть отображены на одном листе. Для описания аппаратуры, имеющей в составе насколько цепей (силовых, измерительных, управления) изготавливают чертежи для каждого узла и располагают их на разных листах.

Блок-схемы

Монтажные

Карты напряжений и сопротивлений

Как обозначаются различные радиодетали на схемах

Резисторы

Постоянные резисторы

Переменные резисторы

• Последовательное. Конечный вывод одной детали соединяется с начальным выводом другой. По всем элементам цепи протекает общий ток. Подключение каждого последующего резистора увеличивает сопротивление.
• Параллельное. Начальные выводы всех сопротивлений соединяются в одной точке, конечные – в другой. Ток проходит по каждому резистору. Общее сопротивление в такой цепи всегда меньше, чем сопротивление отдельного резистора.
• Смешанное. Это наиболее популярный тип соединения деталей, объединяющий два описанных выше.

Конденсаторы

• Конденсаторы с постоянной емкостью. Около значка ставится буква «С», порядковый номер детали, значение номинальной емкости.
• С переменной емкостью. Около графического значка проставляются значения минимальной и максимальной емкости.

Диоды и стабилитроны

Транзисторы

Микросхемы

Кнопки, реле, переключатели

Буквенное обозначение радиодеталей на схеме

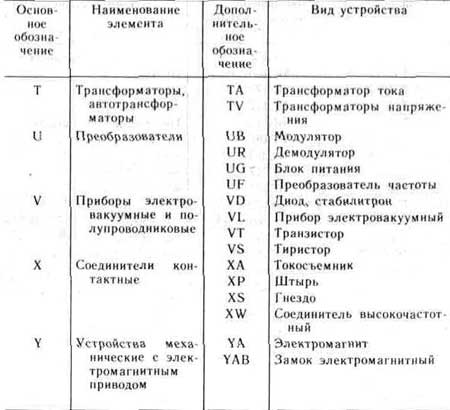

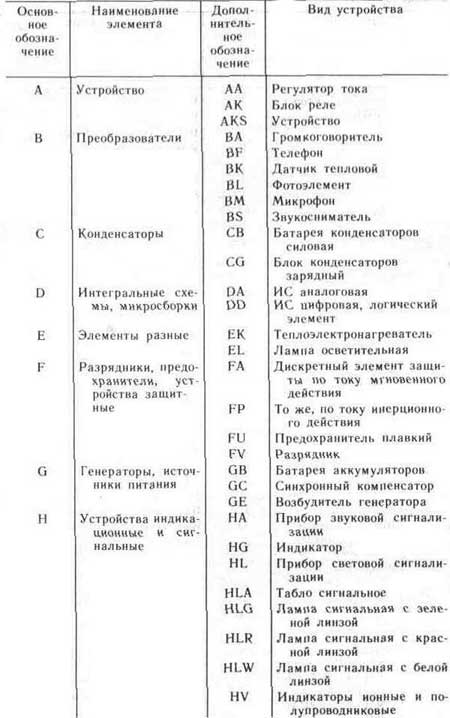

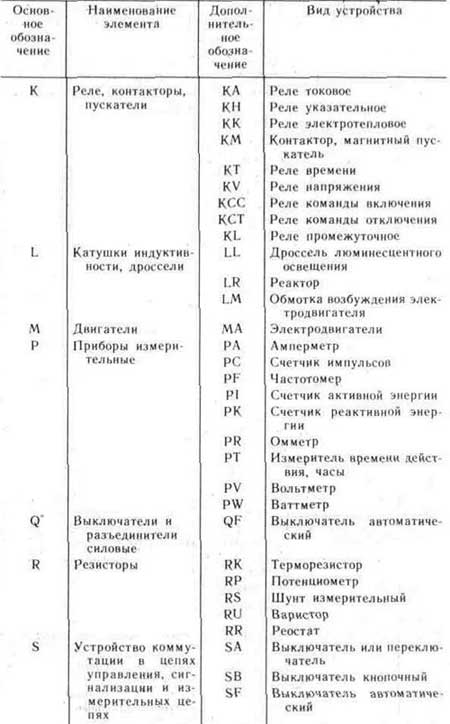

Буквенные коды радиоэлементов на принципиальных схемах

Буквенные коды функционального назначения радиоэлектронного устройства или элемента

Буквенные сокращения по радиоэлектронике

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.

Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.

Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации - перечне этих элементов.

Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.

Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.

Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис.1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл.1.

Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения, вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.

В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства.

Эти сведения впервые публикуются в таком объеме.

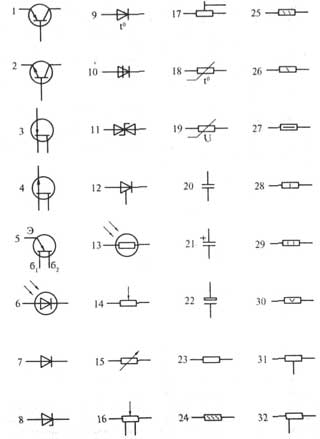

1- транзистор структуры р- n-р в корпусе, общее обозначение;

2- транзистор структуры п-р-п в корпусе, общее обозначение,

3 - транзистор полевой с p-n-переходом и п каналом,

4 - транзистор полевой с p-n-переходом и р каналом,

5 - транзистор однопереходный с базой п типа, б1, б2 - выводы базы, э - вывод эмиттера,

6 - фотодиод,

7 - диод выпрямительный,

8 - стабилитрон (диод лавинный выпрямительный) односторонний,

9 - диод тепло-электрический,

10 - тиристор диодный, стираемый в обратном направлении;

11 - стабилитрон (диодолавинный выпрямительный) с двусторонней
проводимостью,

12 - тиристор триодный.

13 - фоторезистор,

14 - переменный резистор, реостат, общее обозначение,

15 - переменный резистор,

16 - переменный резистор с отводами,

17 - построечный резистор-потенциометр;

18 - терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),

19 - варистор,

20 - конденсатор постоянной емкости, общее обозначение,

21 - конденсатор постоянной емкости поляризованный;

22 - конденсатор оксидный поляризованный электролитический, общее обозначение;

23 - резистор постоянный, общее обозначение;

24 - резистор постоянный с номинальной мощностью 0, 05 Вт;

25 - резистор постоянный с номинальной мощностью 0, 125 Вт,

26 - резистор постоянный с номинальной мощностью 0, 25 Вт,

27 - резистор постоянный с номинальной мощностью 0, 5 Вт,

28 - резистор постоянный с номинальной мощностью 1 Вт,

29 - резистор постоянный с номинальной мощностью рассеяния 2 Вт,

30 - резистор постоянный с номинальной мощностью рассеяния 5 Вт;

31 - резистор постоянный с одним симметричным дополнительным отводом;

32 - резистор постоянный с одним несимметричным дополнительным отводом;

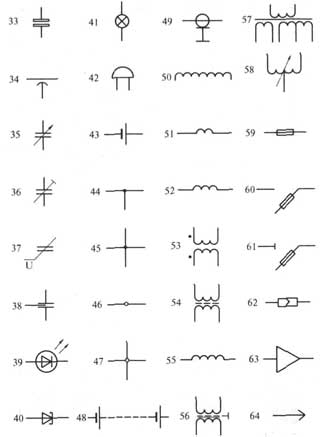

Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

33 - конденсатор оксидный неполяризованный,

34 - конденсатор проходной (дуга обозначает корпус, внешний элекрод),

35 - конденсатор переменной емкости (стрелка обозначает ротор);

36 - конденсатор подстроечный, общее обозначение

37 - варикап.

38 - конденсатор помехоподавляющий;

39 - светодиод,

40 - туннельный диод;

41 - лампа накаливания осветительная и сигнальная

42 - звонок электрический

43 - элемент гальванический или аккумуляторный;

44 - линия электрической связи с одним ответвлением;

45 - линия электрической связи с двумя ответвлениями;

46 - группа проводов, подключенных к одной точке электрическою соединения. Два провода;

47 - четыре провода, подключенных к одной точке электрическою соединения;

48 - батарея из гальванических элементов или батарея аккумуляторная;

49 - кабель коаксиальный. Экран соединен с корпусом;

50 - обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;

51 - рабочая обмотка магнитного усилителя;

52 - управляющая обмотка магнитного усилителя;

53 - трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);

54 - трансформатор с магнитодиэлектрическим сердечником;

55 - катушка индуктивности, дроссель без магнитопровода;

56 - трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;

57 - трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;

58 - автотрансформатор однофазный с регулированием напряжения;

59 - предохранитель;

60 - предохранитель выключатель;

б1 - предохранитель-разъединитель;

62 - соединение контактное разъемное;

63 - усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);

64 - штырь разъемного контактного соединения;

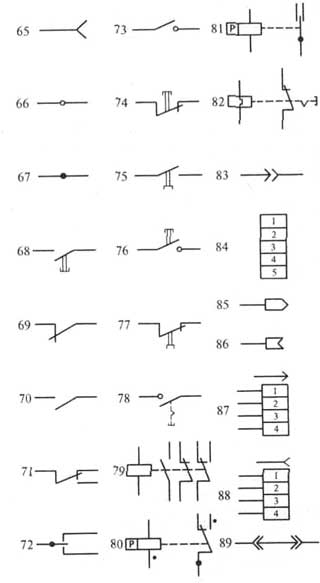

Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

65 - гнездо разъемною контактного соединения,

66 - контакт разборного соединения например с помощью зажима

67 - контакт неразборного соединения, например осуществленного пайкой

68 - выключатель кнопочный однополюсный нажимной с Замыкающим контактом
самовозвратом

69 - контакт коммутационного устройства размыкающий, общее обозначение

70 - контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.

71 - контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления.

72- контакт переключающий трехпозиционный с нейтральным положением

73 - контакт замыкающий без самовозврата

74 - выключатель кнопочный нажимной с размыкающим контактом

75 - выключатель кнопочный вытяжной с замыкающим контактом

76 - выключатель кнопочный нажимной с возвратом кнопки,

77 - выключатель кноночный вытяжной с размыкающим контактом

78 - выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,

79 - реле электрическое с замыкающим размыкающим и переключающим контактами,

80 - реле поляризованное на одно направление тока в обмотке с нейтральным положением

81 - реле поляризованное на оба направления тока в обмотке с нейтральным положением

82 - реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,

83- разъемное однополюсное соединение

84 - гнездо пятипроводного контактного разъемного соединения,

85 штырь контактного разъемного коаксиального соединения

86 - гнездо контактною соединения

87 - штырь четырехпроводного соединения,

88 гнездо четырехпроводного соединения

89 - перемычка коммутационная размыкающая цепь

Условные обозначения элементов схем

Стандартные условные графические и буквенные обозначения элементов электрических схем

Использованы материалы сайтов.

Большую группу коммутационных изделий образуют всевозможные соединители. Наиболее широко используют разъемные соединители (штепсельные разъемы, см. рис.1 ). Код разъемного соединителя — латинская буква X. При изображении штырей и гнезд в разных частях схемы в позиционное обозначение первых вводят букву Р (см. рис. 1 , ХР1), вторых — S (XS1).

Рис.1. Условное обозначение разъемных соединителей

Высокочастотные (коаксиальные) соединители и их части обозначают буквами XW (см. рис. 1 , соединитель XW1, гнезда XW2, ХW3). Отличительный признак высокочастотного соединителя — окружность с отрезком касательной линии, параллельной линии электрической связи и направленной в сторону соединения (XW1). Если же с другими элементами устройства штырь или гнездо" соединены коаксиальным кабелем, касательную продляют и в другую сторону (XW2, XW3). Соединение корпуса соединителя и оплетки коаксиального кабеля с общим проводом (корпусом) устройства показывают присоединением к касательной (без точки!) линии электрической связи со знаком корпуса на конце (XW3).

Разборные соединения (с помощью винта или шпильки с гайкой и т. п.) обозначают на схемах буквами XT, а изображают — небольшим кружком (см. рис. 1; ХТ1, ХТ2, диаметр окружности — 2 мм). Это же условное графическое обозначение используют и в том случае, если необходимо показать контрольную точку.

Передача сигналов на подвижные узлы механизмов часто осуществляется с помощью соединения, состоящего из подвижного контакта (его изображают в виде стрелки) и токопроводящей поверхности, по которой он скользит. Если эта поверхность линейная, ее показывают отрезком прямой линии с выводом в виде ответвления у одного из концов (см. рис. 1 , X1), а если кольцевая или цилиндрическая — окружностью (X2).

Принадлежность штырей или гнезд к одному многоконтактному соединителю показывают на схемах линией механической связи и нумерацией в соответствии с нумерацией на самих соединителях (рис. 2 , XS1, ХР1). При изображении разнесенным способом условное буквенно-цифровое позиционное обозначение контакта составляют из обозначения, присвоенного соответствующей части соединителя и его номера (XS1.1 — первое гнездо розетки XS1; ХР5,4 — четвертый штырь вилки ХР6 и т. д.).

Рис.2. Условное обозначение многоконтактных соединителей

Для упрощения графических работ стандарт допускает заменять условное графическое обозначение контактов розеток и вилок многоконтактных соединителей небольшими пронумерованными прямоугольниками с соответствующими символами (гнезда или штыря) над ними (см. рис. 2 , XS2, ХР2). Расположение контактов в символах разъемных соединителей может быть любым — здесь все определяется начертанием схемы; неиспользуемые контакты на схемах обычно не показывают.

Аналогично строятся условные графические обозначения многоконтактных разъемных соединителей, изображаемых в состыкованном виде (рис. 3 ). На схемах разъемные соединители в таком виде независимо от числа контактов обозначают одной буквой X (исключение — высокочастотные соединители). В целях еще большего упрощения графики стандарт допускает обозначать многоконтактный соединитель одним прямоугольником с соответствующими числом линий электрической связи и нумерацией (см. рис. 3 , X4).

Рис.3. Условное обозначение соединителей в состыкованном виде

Для коммутации редко переключаемых цепей (делителей напряжения с подборными элементами, первичных обмоток трансформаторов сетевого питания и т. п.) в электронных устройствах применяют перемычки и вставки. Перемычку, предназначенную для замыкания или размыкания цепи, обозначают отрезком линии электрической связи с символами разъемного соединения на концах (рис. 4 , X1), для переключения — П-образной скобой (X3). Наличие на перемычке контрольного гнезда (или штыря) показывают соответствующим символом (X2).

Рис.4. Условное обозначение перемычек и вставок-переключателей

При обозначении вставок-переключателей, обеспечивающих более сложную коммутацию, используют способ для изображения переключателей. Например, вставка на рис. 4 , состоящая из розетки XS1 и вилки XP1, работает следующим образом: в положении 1 замыкатели вилки соединяют гнезда 1 и 2, 3 и 4, в положении 2 — гнезда 2 и 3, 1 и 4, в положении 3 — гнезда 2 и 4. 1 и 3.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
ЭЛЕМЕНТЫ ЦИФРОВОЙ ТЕХНИКИ

ГОСТ 2.743-91

ГОССТАНДАРТ РОССИИ

Москва – 1992

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.93

Настоящий стандарт устанавливает общие правила построения условных графических обозначений (УГО) элементов цифровой техники в схемах, выполняемых вручную или с помощью печатающих и графических устройств вывода ЭВМ во всех отраслях промышленности.

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. ПРАВИЛА ПОСТРОЕНИЯ УГО ЭЛЕМЕНТОВ

2.1. Общие правила построения УГО

Примечание. Кроме основного и дополнительных полей УГО элемента может содержать также контур общего блока управления и контур общего выходного элемента (приложение 2). 2.1.2. В первой строке основного поля УГО помещают обозначение функции, выполняемой элементом. В последующих строках основного поля располагают информацию по ГОСТ 2.708 . Примечание. Допускается помещать информацию в основном поле с первой позиции строки, если это не приведет к неоднозначности понимания.В дополнительных полях помещают информацию о назначениях выводов (метки выводов, указатели).Допускается проставлять указатели на линиях выводов на контуре УГО, а также между линией вывода и контуром УГО.2.1.3. УГО может состоять только из основного поля (табл. 1, п. 1) или из основного поля и одного дополнительного, которое располагают справа (табл. 1, п. 2) или слева (табл. 1, п. 3) от основного, а также из основного поля и двух дополнительных (табл. 1, п. 4).Допускается дополнительные поля разделять на зоны, которые отделяют горизонтальной чертой.Основное и дополнительные поля могут быть не отделены линией. При этом расстояние между буквенными, цифровыми или буквенно-цифровыми обозначениями, помещенными в основное и дополнительные поля, определяется однозначностью понимания каждого обозначения, а для обозначений, помещенных на одной строке, должно быть не менее двух букв (цифр, знаков), которыми выполнены эти обозначения.

Таблица 1

2.1.4. Выводы элементов делят на входы, выходы, двунаправленные выводы и выводы, не несущие логической информации.Входы элемента изображают с левой стороны УГО, выходы - с правой стороны УГО. Двунаправленные выводы и выводы, не несущие логической информации, изображают с правой или с левой стороны УГО.2.1.5. При подведении линий выводов к контуру УГО не допускается:проводить их на уровне сторон прямоугольника;проставлять на них у контура УГО стрелки, указывающие направление информации.2.1.6. Допускается другая ориентация УГО, при которой входы располагают сверху, выходы - снизу (черт. 3).

Примечание. При ориентациях УГО, когда входы находятся справа или снизу, и выходы - слева или сверху, необходимо на линиях выводов (связи) проставлять стрелки, указывающие направление распространения информации, при этом обозначение функции элемента должно соответствовать приведенному на черт. 4.

2.1.7. Размеры УГО определяют:по высоте:число линий выводов;число интервалов;число строк информации в основном и дополнительных полях, размером шрифта;по ширине:наличием дополнительных полей;число знаков, помещаемых в одной строке внутри УГО (с учетом пробелов), размером шрифта. 2.1.8. Соотношения размеров обозначений функций, меток и указателей выводов в УГО, а также расстояний между линиями выводов должны соответствовать приведенным в приложении 5 .Минимальная величина шага модульной сетки М выбирается исходя из требования микрофильмирования (ГОСТ 13.1.002). 2.1.9. Надписи внутри УГО выполняют основным шрифтом по ГОСТ 2.304 .При выполнении УГО с помощью устройств выводов ЭВМ применяют шрифты, имеющиеся в них.

2.2. Обозначения функций элементов

Таблица 2

резистор сопротивлением 47 Ом - *R 47.

Задержку элемента указывают, как показано на черт. 5.

Если эти две задержки равны, то указывают только одно значение 10 нс. Примечания 1. Задержку, выраженную в секундах или в единицах, основанных на количестве слов или битов, можно указывать как внутри контура УГО элемента задержки, так и вне его. 2. Допускается указывать значение задержки десятичным числом: 3 или DEL3, при этом значение единицы задержки должно быть оговорено на поле схемы или в технических требованиях 3. В УГО элемента допускается опускать пробел между числовым значением и единицей измерения, например RAM16K, 10 нс, + 5 В.2.2.5. При необходимости указать сложную функцию элемента допускается составное (комбинированное) обозначение функции.Например, если элемент выполняет несколько функций, то обозначение его сложной функции образовано из нескольких более простых обозначений функций, при этом их последовательность определяется последовательностью функций, выполняемых элементом:четырехразрядный счетчик с дешифратором на выходе CTR4DC;преобразователь/усилитель двоично-десятичного кода в семисегментный код BCD/7SEG>.Обозначение сложной функции элемента может также быть составлено из обозначения функции и метки вывода, поясняющей это обозначение функции, при этом метка вывода стоит перед обозначением функции, например:генератор ускоренного переноса CPG;регистр данных DRG;селектор (устройство селекции) SELDEV.2.2.6. При использовании обозначений функций элементов, не установленных настоящим стандартом, их необходимо пояснять на поле схемы.

2.3. Обозначение выводов элементов

Таблица 3

Таблица 4

Таблица 5

Примечание. Допускается дополнять метку вывода, установленную настоящим стандартом, поясняющей меткой вывода, не установленной настоящим стандартом, при этом ее помещают в круглые скобки и при необходимости поясняют на поле схемы, например: EN (P/S) - разрешение параллельного или последовательного соединения триггеров внутри элемента.

2.4. Обозначение групп выводов

Примечание. Нумерацию выводов таких групп логически равнозначных выводов допускается указывать в произвольном порядке.2.4.4. Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками (черт. 9).

2.4.5. Группы выводов разделяют интервалом в одну строку или помещают в отдельную для каждой группы зону.2.4.6. Из нескольких групповых меток может быть выделена групповая метка более высокого порядка. Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.Группы, которые относятся к групповой метке более высокого порядка, помещают в отдельную зону (черт. 10).

Примечание. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.2.4.7. Номера разрядов в группах выводов обозначаются числами натурального ряда, начиная с нуля. При этом метки выводов присваивают одним из способов, представленных на черт. 11.

Примечание. Для выходов допускаются метки выводов, состоящие только из номеров разрядов. Обязательными являются только метки открытого выхода и выхода с тремя состояниями.Если в группе разрядов однозначно определены весовые коэффициенты, то вместо номера разряда может быть проставлен его весовой коэффициент. Например, для двоичного счисления ряд весов имеет вид 2 0 , 2 1 , 2 2 , 2 3 , ... = 1, 2, 4, 8, ... Тогда информационный вход нулевого разряда будет иметь метку D1 или 1, третьего разряда - D8 или 8.2.4.8. При необходимости пронумеровать группы и разряды внутри группы метка каждого вывода будет состоять из номера группы (первая цифра) и номера разряда в группе, отделенные друг от друга точкой, например: метка информационного входа первого разряда нулевой группы: D0.1. Примечание. При наличии в элементе двух информационных каналов (портов) допускается их обозначение А и В, которые выносятся в качестве групповой метки для информационных входов и (или) выходов, если это не приведет к неоднозначности понимания меток выводов.2.4.9. Двунаправленный вывод обозначают меткой «< >» или « «», которую проставляют либо в УГО элемента - над или рядом с меткой функции (групповой меткой функции) вывода (выводов) - черт. 12а и черт. 12б соответственно, либо на выводах элемента (черт. 12в). При этом метки выводов, обозначающих входную и выходную функции, проставляют через наклонную черту. Примечание. Допускается метки входных и выходных функций вывода проставлять над и под меткой двунаправленного вывода соответственно (черт. 12г).

2.5. Взаимосвязь выводов

2.5.3. Если вывод выполняет несколько функций и (или) имеет несколько влияющих воздействий, то обозначение каждой из этих функций и (или) зависимостей соответствующей меткой может быть показано либо в последующих строках, при этом каждой метке может быть поставлен в соответствие указатель (черт. 14а), либо на одной строке через наклонную черту (черт. 14б). Порядок меток, обозначающих несколько функций или зависимостей произволен. Примечание. При указании нескольких меток одного вывода в последующих строках допускается линии выводов к ним не подводить.

3. ОБОЗНАЧЕНИЕ МОНТАЖНОЙ ЛОГИКИ

4. СОКРАЩЕННОЕ ОБОЗНАЧЕНИЕ ГРУПП УГО

4.3. УГО группы однотипных элементов, изображенных совмещение и имеющих одинаковую информацию и общие выводы, могут содержать общий графический блок - блок управления (приложение 3). Допускается обозначать блок управления, как показано на черт. 17.

4.4. В группе элементов, изображенных совмещенно и содержащих одинаковую информацию в основном поле УГО, последнюю помещают в верхнем УГО (черт. 18а). Допускается отделять такие элементы друг от друга штриховой линией (черт. 18б).Две последовательные группы элементов следует изображать, как показано на черт. 18в. Сокращенное обозначение группы из пар элементов показано на черт. 18г.Группу элементов с идентичными выводами (входами и выходами), имеющих общий блок управления и не имеющих его, допускается изображать, как показано на черт. 18д и черт. 18г соответственно.

4.5. В схемах, имеющих элементы с большим числом выводов одного функционального назначения, допускается сокращенное обозначение таких элементов (черт. 19).

Примечания: 1. Записи выводов 13 - 17 и 13 ... 17 тождественны. 2. Таблицу (первый способ сокращенного обозначения элементов) следует помещать на поле схемы.4.6. В схемах с повторяющимися элементами допускается также применять пакетный метод сжатия информации, т.е. пакетное изображение УГО элементов и линий их связи.4.6.1. Пакет элементов - это группа однотипных элементов, изображенных в виде одного УГО. Пакет сигналов - это группа сигналов (логических связей элементов), изображенных одной линией. Пакеты элементов и сигналов поясняют на схеме при помощи пакетов информации,4.6.2. Пакет информации - это краткое перечисление следующих данных:идентификаторов сигналов (логических связей элементов);конструктивных адресов элементов и сигналов;координат элементов на схеме;количество элементов или сигналов в пакете и т.д.4.6.3. Краткая запись пакета информации может быть представлена следующим образом:0,1; 0,1; 0,1; 0,1 = (0,1) 4 - последовательность 0,1 повторяется 4 раза;0, 0, 0, 1, 1, 1 = 3 (0,1) - каждый элемент указанной последовательности повторяется 3 раза подряд.4.6.4. Пакетное изображение информации применяют при одновременном выполнении следующих условий:однотипность элементов в группе;однотипность входных и выходных сигналов элементов группы;регулярность сигналов в каждом пакете, допускающая их удобное перечисление. 4.6.5. Внутри основного поля УГО пакета элементов помещают:в первых трех строках информацию - по ГОСТ 2.708;в последующих строках информацию о пакете.При недостатке места в основном поле информацию о пакете элементов допускается помещать на поле схемы. Например, справа от УГО пакета элементов.Пример УГО пакета элементов приведен на черт. 20.

5. ПРИМЕРЫ УГО ЭЛЕМЕНТОВ

Таблица 6

Таблица 7

Таблица 8

Таблица 9

Таблица 10

Таблица 11

Таблица 12

Таблица 13

Таблица 14

ЛОГИЧЕСКОЕ СОГЛАШЕНИЕ

3. Соответствия между данными понятиями устанавливаются следующими соглашениями:

Соглашение положительной логики

Более положительное значение физической величины (логический уровень H) соответствует LOG1. Менее положительное значение физической величины (логический уровень L) соответствует LOG0.

Соглашение отрицательной логики

Менее положительное значение физической величины (логический уровень L) соответствует LOG1. Более положительное значение физической величины (логический уровень H) соответствует LOG0.4. Для указания соответствия между логическими состояниями и значениями этих состояний, применяют два метода:метод единого соглашения для всей схемы (соглашение положительной логики или соглашение отрицательной логики);использование указателя полярности.5. Для установления на схеме однозначного соответствия между логическим состоянием и логическим уровнем на выводе элемента используют указатель инверсии (0) или указатель полярности ( или ).6. Указатель инверсии используют в том случае если для всей схемы принято единое соглашение (как на черт. 21),Если в схеме применяют соглашения положительной и отрицательной логики, следует применять указатель полярности выводов, для которых справедливо соглашение отрицательной логики.В схеме с указателями полярности указатель инверсии не применяют.7. На поле схемы или в технических требованиях должно быть указано, в какой логике выполнена схема.8. Логические элементы могут иметь логические эквивалентные формы. Например, элемент, имеющий таблицу истинности, выраженную в уровнях сигнала, которая приведена на черт. 22а, имеет эквивалентные формы в положительной логике и в отрицательной логике, представленные на черт. 22б и черт. 22в соответственно.

ПРИЛОЖЕНИЕ 2

Таблица 16

ОБОЗНАЧЕНИЯ КОНТУРОВ

ПРИЛОЖЕНИЕ 3

Таблица 17

ВЗАИМОСВЯЗЬ ВЫВОДОВ

ПРИЛОЖЕНИЕ 4

Таблица 18

ВНУТРЕННИЕ СОЕДИНЕНИЯ *

ПРИЛОЖЕНИЕ 5

Таблица 19

Соотношения размеров УГО на модульной сетке приведены в табл. 19.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартизации и метрологии СССРРАЗРАБОТЧИКИ:В.В. Долгополов, канд. техн. наук; В.Ю. Гуленков, канд. техн. наук; С.С. Борушек, Л.Г. Юрганова, В.В. Гугнина2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 23.12.91 № 23753. Стандарт соответствует международному стандарту МЭК 617-12 в части разд. 54. ВЗАМЕН ГОСТ 2.743-825. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
