С каждым годом появляются все новые и новые модели компьютерной техники и комплектующие. Однако в погоне за мощностью и высокой производительностью лидеры в сфере высоких технологий сталкиваются с закономерными проблемами. Процессор, видеокарта и другие детали в процессе работы вырабатывают энергию, которая преобразуется в тепло и способствует перегреву системного блока. Это, в свою очередь, влечет за собой частые сбои в работы системы и поломки. Выход из ситуации - установка системы охлаждения.

Типы систем охлаждения процессора

Качественная система позволит не только избежать выхода из строя, казалось бы, совершенно новых деталей, но и обеспечит быстродействие, отсутствие задержек и бесперебойную работу.

На сегодняшний момент системы охлаждения процессора представлены тремя типами: жидкостное, пассивное и воздушное. Ниже рассмотрены преимущества и недостатки каждого решения.

Несколько забегая наперед, можно сказать, что самым распространенным типом охлаждения на сегодняшний день является воздушное, т. е. установка кулеров, тогда как наиболее эффективно жидкостное. Воздушное охлаждение для процессора выигрывает во многом благодаря лояльной ценовой политике. Именно поэтому вопросу выбора подходящего вентилятора в статье будет уделено особое внимание.

Система жидкостного охлаждения

Система жидкостного является наиболее продуктивным методом избежать перегрева процессора и связанных с этим процессом поломок. Конструкция системы во многом напоминает устройство холодильника и состоит из:

• теплообменника, вбирающего в себя тепловую энергию, вырабатываемую процессором;
• помпы, которая выступает в качестве резервуара для жидкости;
• дополнительной емкости для расширяющегося в процессе работы теплообменника;
• теплоносителя - элемента, который наполняет всю систему специальной жидкостью или дистиллированной водой;
• теплосъемников для элементов, выделяющих тепло;
• шлангов, по которым проходит вода и нескольких переходников.

К преимуществам метода водяного охлаждения процессора можно отнести высокую эффективность и низкую шумовую способность. Недостатков, несмотря на продуктивность системы, также хватает:

1. Пользователи отмечают высокую стоимость жидкостного охлаждения, так как для установки такой системы требуется мощный блок питания.
2. Конструкция в итоге получается довольно-таки громоздкой из-за объемных резервуара и водяного блока, обеспечивающих качественное охлаждение.
3. Существует вероятность образования конденсата, что негативно сказывается на работе некоторых комплектующих и может спровоцировать замыкание в системном блоке.

Если рассматривать исключительно жидкостный способ, то лучшее охлаждение процессора компьютера - это применение жидкого азота. Метод, конечно, совершенно не бюджетный и чрезвычайно сложный в монтаже и дальнейшем обслуживании, но результат действительно того заслуживает.

Пассивное охлаждение

Пассивное охлаждение процессораявляется самым неэффективным способом вывода тепловой энергии. Достоинством данного метода, впрочем, считают низкую шумовую способность: система состоит из радиатора, который, собственно, и не «воспроизводит звуки».

Пассивный метод охлаждения применялся давно, он был довольно хорош для компьютеров с низкой производительностью. На сегодняшний момент пассивное охлаждение процессора широко не используется, но применяется для других комплектующих - материнских плат, оперативной памяти, дешевых видеокарт.

Воздушное охлаждение: описание системы

Ярким представителем самого распространенного воздушного типа отвода тепла является кулер охлаждения процессора, который состоит из радиатора и вентилятора. Популярность воздушного охлаждения связывают в первую очередь с лояльной ценовой политикой и широким выбором вентиляторов по параметрам.

Качество воздушного охлаждения напрямую зависит от а также диаметра и изгиба лопастей. При увеличении вентилятора снижается количество необходимых оборотов для эффективного отвода тепла от процессора, что улучшает результат работы кулера при меньших его «усилиях».

Скорость вращения лопастей регулируется при помощи современных материнских плат, разъемов и программного обеспечения. Количество разъемов, способных контролировать работу кулера, при этом зависит от модели конкретной платы.

Настраивается скорость вращения лопастей вентиляторов через BIOS Setup. Также существует целый перечень программ, которые следят за повышением температуры в системном блоке и, в соответствии с полученными данными, регулируют режим работы системы охлаждения. Созданием подобного программного обеспечения часто занимаются изготовители материнских плат. К таковым можно отнести Asus PC Probe, MSI CoreCenter, Abit µGuru, Gigabyte EasyTune, Foxconn SuperStep. Кроме того, регулировать количество оборотов вентилятора способны многие современные видеокарты.

О достоинствах и недостатках воздушного охлаждения

Воздушный тип охлаждения процессора имеет больше достоинств, чем недостатков, в связи с чем и пользуется особой популярностью по сравнению с другими системами. К достоинствам такого типа охлаждения процессора можно отнести:

• большое количество видов кулеров, а следовательно, и возможность подобрать идеальный вариант для потребностей каждого пользователя;
• небольшие энергозатраты в ходе эксплуатации оборудования;
• простая установка и обслуживание воздушного охлаждения.

Недостатком воздушного охлаждения является повышенный уровень шума, который только увеличивается в процессе эксплуатации комплектующих вследствие попадания в вентилятор пыли.

Параметры системы воздушного охлаждения

При выборе кулера для эффективного охлаждения процессора особое внимание стоит уделить техническим моментам, ведь далеко не всегда ценовая политика производителя соответствует качеству продукции. Так, система охлаждения процессораобладает следующими основными техническими параметрами:

1. Совместимость с сокетом (в зависимости от материнской платы: на базе AMD или Intel).
2. Конструктивные характеристики системы (ширина и высота конструкции).
3. Вид радиатора (типы представлены стандартным, комбинированным или С-видом).
4. Размерные характеристики лопастей вентилятора.
5. Способность к воспроизведению шума (другими словами, уровень шума, воспроизводимый системой).
6. Качество и мощность воздушного потока.
7. Весовая характеристика (в последнее время актуальны эксперименты с весом кулера, что отражается на качестве работы системы скорее негативным образом).
8. Сопротивление тепла или тепловое рассеивание, что актуально только для топовых моделей. Показатель находится в пределах от 40 до 220 Вт. Чем выше величина - тем более продуктивна система охлаждения.
9. Точка касания кулера с процессором (оценивается плотность соединения).
10. Способ соприкосновения трубок с радиатором (пайка, компрессовка или применение технологии прямого контакта).

Большинство этих параметров в конечном итоге влияют на стоимость кулера. Но ведь и бренд также накладывает свой отпечаток, поэтому в первую очередь стоит обращать внимание на характеристики комплектующей детали. В противном случае можно приобрести именитую модель, которая окажется абсолютно бесполезной при последующей эксплуатации.

Сокет: теория совместимости

Основным моментом при выборе вентилятора является архитектура, т.е. совместимость системы охлаждения с сокетом процессора. Под непонятным английским термином, в прямом переводе означающим «разъем», «гнездо», кроется программный интерфейс, который обеспечивает обмен данными между различными процессами.

Так, у каждого процессора есть определенное пространство и виды крепления на материнской плате. Это значит, например, что охлаждение процессора Intel не подойдет для AMD. При этом линейка моделей Intel представлена как флагманскими, так и бюджетными решениями. Охлаждение процессора i7 необходимо более продуктивное чем для предыдущих версий Intel Core, которым подходит Для других процессоров на базе Intel (Pentium, Celeron, Xeon и т. п.) необходим сокет LGA 775.

AMD же отличается тем, что для комплектующих данного производителя не годится стандартный вентилятор. Охлаждение процессора AMD лучше приобретать отдельно.

В сокетах для AMD и Intel существуют и визуальные отличия, что несколько поможет разобраться в вопросе даже неосведомленному пользователю ПК. Тип крепления для AMD представляет собой крепежную раму, за которую цепляются скобы с петлями. Крепление Intel - это плата, в которую вставляются четыре так называемые ножки. В тех случаях, когда вес вентилятора превышает стандартные цифры, применяется винтовой крепеж.

Конструктивные характеристики

Не только совместимость с сокетом является важным параметром. Также следует обратить внимание на ширину и высоту кулера, ведь под него предстоит найти место в корпусе системного блока так, чтобы работе вентилятора не мешали другие детали. Видеокарта и модули оперативной памяти при неправильном монтаже кулера будут препятствовать нормальному движению воздушных потоков, которые в этом случае вместо охлаждения будут способствовать еще большему перегреву всей конструкции.

Вид радиатора: стандартный, С-тип или комбинированный?

В данный момент радиаторы для вентилятора поставляются трех типов:

1. Стандартный, или башенный вид.
2. С-тип радиатора.
3. Комбинированный вид.

Стандартный тип предусматривает, что трубки, параллельные основанию, проходят через пластины. Такие вентиляторы наиболее популярны. Они несколько изогнуты вверх и являются более эффективным решением для охлаждения процессора. Недостаток стандартного типа состоит в том, что подходит к задней или верхней стороне корпуса вдоль материнки. Таким образом, воздух проходит только один круг циркуляции, и процессор может сильно перегреваться.

От данного недостатка избавлены кулеры С-типа. С-образная конструкция таких радиаторов способствует прохождению потока воздуха около гнезда процессора. Но не обошлось и без недостатков: С-вид охлаждения менее эффективен, чем башенный.

Флагманским решением является комбинированный вид радиатора. Данный вариант сочетает в себе все достоинства предшественников, и одновременно практически полностью избавлен от недостатков с-типа или стандартного вида.

Размерные характеристики лопастей

Ширина, длина и изогнутость лопастей влияют на объем воздуха, который будет задействован в процессе работы охлаждающей системы. Соответственно, чем больше размер лопасти, тем большим будет и объем воздушных потоков, что улучшит охлаждение процессора ноутбука или компьютера. Однако не стоит пускаться «во все тяжкие»: охлаждение для процессора должно соответствовать другим характеристикам персонального компьютера.

Уровень шума, воспроизводимый кулером

Параметр, который производители систем охлаждения пытаются улучшить практически любыми средствами, - это уровень шума, воспроизводимый кулером. По мнению большинства пользователей, охлаждение для процессора в идеале должно быть не только эффективным, но и бесшумным. Но это лишь в теории. На практике полностью избавиться от шума в процессе эксплуатации воздушной системы не получится.

Кулеры небольших размеров издают меньше шума, что вполне устраивает пользователей не особенно мощных компьютеров. Большие же вентиляторы создают достаточный уровень звука, чтобы считать это проблемой.

В настоящее время большинство кулеров обладают способностью реагировать на количество выделяемого тепла и, соответственно, работать в более активном режиме в случае необходимости. Программа для охлаждения процессора прекрасно справляется с задачей контроля над необходимостью активного охлаждения. Так, шум больше не постоянный, а возникает только при интенсивной работе процессора. Программа для охлаждения процессора - отличное решение для небольших моделей и нетребовательных компьютеров.

В вопросах регулировки уровня шума стоит обратить внимание на тип подшипника. Бюджетным, а потому наиболее популярным вариантом является подшипник скольжения, но скупой платит дважды: уже достигнув половины предполагаемого срока службы, он будет издавать навязчивый шум. Более удачным решением являются гидродинамические подшипники и подшипники качения. Они прослужат гораздо дольше и не перестанут справляться с поставленными задачами «на полпути».

Точка касания кулера с процессором: материал

Система охлаждения необходима, чтобы выводить излишки тепловой энергии из системного блока в окружающую среду, но точка соприкосновения деталей при этом должна быть как можно более плотной. Здесь важными критериями выбора качественной системы охлаждения будут являться материал, из которого кулер изготовлен, и степень гладкости его поверхности. Наиболее качественными материалами (по мнению пользователей и технических специалистов) зарекомендовали себя алюминий или медь. Поверхность материала в точке соприкосновения должна быть максимально гладкой - без вмятин, царапин и неровностей.

Способ соприкосновения трубок с радиатором

Если на стыке трубок с радиатором в системе охлаждения есть видимые следы, то, скорее всего, для фиксации применялась пайка. Устройство, изготовленное таким методом, будет надежным и долговечным, хотя пайка в последнее время используется все реже. Пользователи, которые успели приобрести кулер с пайкой в месте соприкосновения трубок с радиатором, отмечают длительный срок службы охлаждающей системы и отсутствие поломок.

Более популярным способом соприкосновения трубок с радиатором является менее качественная опрессовка. Также широкое распространение получили вентиляторы, изготавливающиеся с применением технологии прямого контакта. В этом случае основание радиатора заменяют тепловые трубки. Чтобы определить качественное изделие, следует обращаться внимание на расстояние между тепловыми трубками: чем оно меньше, тем лучше будет работать кулер, так как теплообмен станет более равномерным.

Термопаста: как часто нужно менять?

Термопаста представляет собой пастообразную консистенцию, может быть различных оттенков (белая, серая, черная, синяя, голубая). Сама по себе она не дает охлаждающего эффекта, но помогает быстрее проводить тепло от чипа к радиатору системы охлаждения. В обычных условиях между ними образуется воздушная подушка, которая обладает низкой теплопроводностью.

Термопасту следует наносить туда, где кулер непосредственно касается процессора. Время от времени следует осуществлять замену вещества, потому как высыхание приводит к возрастанию степени перегрузки процессора. Оптимальный «срок службы» большинства современных видов термопасты, по отзывам пользователей, составляет один год. Для старых и надежных марок периодичность замены увеличивается до четырех лет.

А может, достаточно стандартного решения?

Действительно, стоит ли отдельно приобретать кулер и вообще думать над системой охлаждения? Преобладающее большинство процессоров идет в продаже сразу с вентилятором. Зачем тогда вдаваться в детали и покупать его отдельно?

Заводские кулеры, как правило, отличает низкая производительность и высокая способность воспроизведения шума. Это отмечают и пользователи, и специалисты. При этом качественная система охлаждения - это гарант долгой и бесперебойной работы процессора, безопасность и сохранность внутренностей компьютера. Правильным выбором станет лучшее охлаждение для процессора, которым далеко не всегда является стандартное решение.

Компьютерные технологии развиваются очень и очень быстро. То и дело появляются новые версии комплектующих, начинают применять инновационные технологии и решения. Современные производители предусматривают, что система охлаждения процессора также должна совершенствоваться.

Качественные конструкции вентиляторов сейчас производят лишь немногие компании. Многие бренды стараются отличиться совместимостью с разъемами различного типа, низким уровнем шума своих моделей, дизайном. Топовыми производителями воздушных систем охлаждения являются THERMALTAKE, COOLER MASTER и XILENCE. Модели приведенных брендов отличаются качественными материалами и долгим сроком эксплуатации.

Любой компьютер или ноутбук для нормального функционирования нуждается в хорошей системе охлаждения. Во время работы такие элементы, как процессор (ЦПУ), видеокарта, материнская плата выделяют большое количество тепла, сильно нагреваются. Чем выше показатель производительности ЦПУ, тем больше он отдает тепла. Если ПК не будет быстро удалять воздух, это может привести к различным системным сбоям, некорректному функционированию техники, снижению производительности, стать причиной выхода из строя важных элементов. Почему греется процессор? Как охладить ЦПУ в ПК и ноутбуках? Какой кулер выбрать для оптимального охлаждения ПК? На эти вопросы постараемся ответить в этой статье.

Причины перегрева ЦПУ

Если компьютер начинает выключаться, глючить, зависать, это может быть связано с перегревом ЦПУ. Причины, по которым начинается перегреваться процессор ПК, имеют самый различный характер. Поэтому рассмотрим основные из них, а также приведем простые способы решения проблем.

В большинстве ПК, ноутбуков основными элементами системы охлаждения являются кулер (вентилятор) и радиатор, которые установлены на процессоре. Благодаря максимально плотному контакту теплоотдача между поверхностью радиатора и процессора минимальна, что в свою очередь обеспечивает быстрый, эффективный теплоотвод.

Радиатор может быть монолитным или состоять из двух частей. В первом случае он полностью зафиксирован на процессоре (бюджетный вариант), во втором случае на ЦПУ крепится только небольшая его часть, внутри которой расположены тепловые трубы, которые передают нагретый воздух в основной радиатор.

Первоначальную роль в системе вентиляции корпуса и охлаждения ПК играет вентилятор. Независимо от его расположения он охлаждает весь радиатор или его основную часть. Чем эффективнее он будет работать, тем лучше будет теплоотвод от ЦП, а соответственно и меньше его температура. Кулеры на основе тепловых труб обеспечивают большее охлаждение процессора.

Если процессор начинает греться, к основным причинам можно отнести:

• ухудшение контакта между процессором и радиатором;
• уменьшение скорости работы кулера (вентилятора);
• использование неэффективной системы охлаждения ;
• отсутствие системы вентиляции в корпусе, в блоке питания ПК;
• загрязнение вентиляционных отверстий корпуса пылью;
• выход из строя системы охлаждения ;
• неправильная фиксация радиатора .

Повышение температуры процесса также может быть вызвано тем, что кулер банально забит пылью . По этой причине снижается его скорость, эффективность работы. Вентилятор просто не способен отводить тепло. Чтобы увеличить теплоотдачу, после замены ЦПУ стоит приобрести и установить новую модель корпусного кулера.

Еще одной причиной является апгрейд ПК. К примеру, после замены старого ЦПУ был установлен новый, более мощный, производительный. Но при этом вентилятор в системе охлаждения остался прежним. По причине увеличения мощности кулер для процессора попросту не справляется в полном объеме со своей задачей.

Если греется процессор, рассмотрим, что делать в этой ситуации.

Как можно охладить процессор ПК, ноутбука

Перегрев процессора в ноутбуках, настольных компьютерах существенно увеличивает нагрузку на все системные элементы. Чтобы уменьшить тепловыделение, снизить энергопотребление, необходимо:

• проверить состояние системы охлаждения, выполнить очистку;
• уменьшить нагрузку на ЦПУ;
• разогнать кулер процессора;
• заменить термопасту;
• установить дополнительные кулеры.

Уменьшить тепловыделение процессора можно также в настройках BIOS операционной системы. Это наиболее простой и доступный способ, не требующий особых временных затрат, физических усилий.

Существуют специальные технологии, которые снижают частоту работы ЦП при простое. Для AMD процессоров технология получила название Cool’n’Quite , для Intel - Enhanced SpeedStep Technology . Рассмотри, как ее активировать.

В Windows 7 необходимо перейти в «Панель управления », выбрать раздел «Электропитание ». В открывшемся окне проверить, какой режим активный: «Сбалансированный », «Высокая производительность », «Экономия энергии ». Для активации технологии можно выбрать любой, за исключением «Высокая производительность». В Виндовс ХР необходимо выбрать «Диспетчер энергосбережения ».

Настройки энергосбережения должны быть включены в БИОСе, если их нет, то можно загрузить параметры по умолчанию.

Не менее важно уделить внимание системе вентиляции корпуса . Если система охлаждения работает исправно, регулярно выполняется ее очистка, но ЦПУ по-прежнему греется, то необходимо посмотреть, нет ли на пути выхода потоков воздуха препятствий, к примеру, не закрыты ли они толстыми шлейфами проводов.

В системном блоке, корпусе ПК должно быть два–три вентилятора. Один - на вдув на передней стенке, второй - на выдув на задней панели, что в свою очередь обеспечивает хороший воздухопоток. Дополнительно можно установить вентилятор на боковую стенку системного блока.

Если системный блок ПК стоит в тумбочке внутри стола, то не закрывайте дверцы, чтобы нагретый воздух выходил наружу. Не стоит закрывать вентиляционные отверстия корпуса. Располагайте компьютер в нескольких сантиметрах от стены, мебели.

Для ноутбука можно приобрести специальную охлаждающую подставку.

В продаже имеется большой выбор универсальных моделей подставок, которые подстраиваются под габариты, размер лептопа. Теплоотводящая поверхность, встроенные в нее кулеры будут способствовать более эффективному теплоотводу, охлаждению.

Работая на ноутбуке, всегда следите за чистотой рабочего места. Вентиляционные отверстия не должны быть ничем закрыты. Лежащие рядом предметы не должны препятствовать циркуляции воздуха.

Для ноутбуков также можно выполнить разгон кулера . Поскольку в ПК установлено минимум три вентилятора (на ЦПУ, видеокарте, встроенном накопителе), а в большинстве моделей лептопов имеется только один. Второй может быть установлен, если стоит мощная видеокарта. При этом разогнать кулеры можно:

• через специальные утилиты;
• через BIOS.

Перед увеличением скорости вентилятора в первую очередь нужно провести чистку кулера, элементов материнской платы от пыли.

Очищение системы охлаждения ноутбука, стационарного ПК стоит проводить хотя бы раз в шесть–семь месяцев.

Чистка системы охлаждения

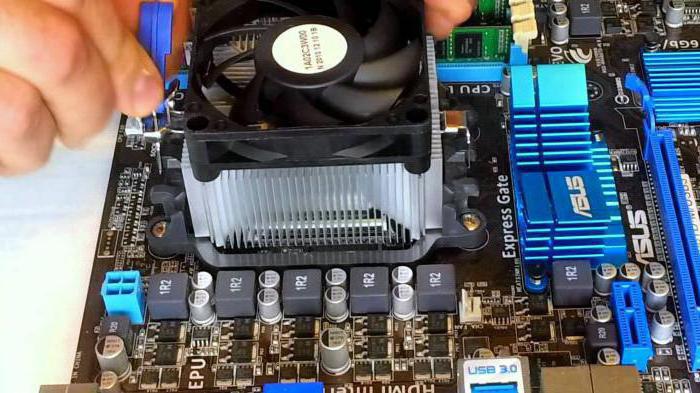

Если процессор нагревается, проверьте состояние вентилятора, всей системы охлаждения ПК. Пыль - серьезный враг любой техники. Забившись между гранями радиатора, пыль, ворсинки, шерсть домашних питомцев ухудшают циркуляцию воздуха.

Чтобы тщательно выполнить очистку, необходимо отсоединить кулер от питания и разобрать его. Сняв вентилятор, можно также почистить пыль, скопившуюся на радиаторе. Чистку радиатора, лопастей кулера можно выполнить специальной пластиковой лопаточкой, жесткой щеткой. После устранения пыли протрите радиатор влажной салфеткой.

Помимо удаления пыли с радиатора, кулера протрите от пыли провода, находящие в корпусе. Продуйте или протрите вентиляционные отверстия на корпусе.

Замена термопасты

Снизить тепловыделение процессора поможет обновление, замена термопасты на процессоре. Термопаста - не что иное, как смазка для охлаждения процессора. Она является теплопроводником между ЦПУ и радиатором, устраняет микроскопические неровности соприкасающихся поверхностей, удаляет между ними воздух, который препятствует теплоотводу. Хорошая, качественная термопаста снизит температуру на 5–10 градусов.

Со временем паста высыхает, теряет все свои свойства, не охлаждает процессор. Поэтому ее замену нужно проводить раз в полгода. Если на ПК установлен более современный ЦПУ, теплопроводную пасту можно менять реже. Приобрести ее можно в любом магазине компьютерной техники. Термопаста должна быть качественной, хорошей.

Перед тем, как будет нанесена термопаста, которая охлаждает ЦПУ, нужно добраться до самого процессора. Для этого:

Как выбрать хорошую термопасту

Учитывая большой выбор термопаст, многих интересует вопрос, какая термопаста лучше. Отметим, что разница между пастами различных производителей может составлять от десяти до двадцати градусов. Все зависит от качественных характеристик, теплопроводящих свойств термоинтерфейсов. Хорошая теплопроводящая паста должна иметь низкое тепловое сопротивление, высокую теплопроводность.

По мнению экспертов для охлаждения процессора можно приобрести:

• Arctic Cooling MX-4.
• Arctic Silver Ceramique.
• Noctua NT-H1.
• Prolimatech PK-1.
• Thermalright Chill Factor III.
• Zalman ZM-STG2.
• Glacialtech IceTherm II.
• Coollaboratory Liquid Pro.

Некоторые пасты можно использовать также для разгона процессора. К примеру, Arctic Cooling MX-4, Glacialtech IceTherm II, Thermalright Chill Factor III, Coollaboratory Liquid Pro. Зная, какая термопаста лучше, как часто и как правильно выполнять ее замену, можно существенно снизить температуру ЦП, тем самым продлив его эксплуатационный ресурс.

Как отменить разгон процессора

Многие пользователи с целью улучшения производительности, ускорения работы ЦПУ выполняют разгон процессора (оверклокинг). Но в некоторых случаях эта процедура существенно увеличивает нагрузку на ЦП, что негативно может сказаться на его функционировании, привести к снижению эксплуатационного ресурса.

Чтобы проверить работоспособность ЦП после разгона, необходимо выполнить прогрев процессора, используя специальные утилиты.

Если вас интересует, как убрать разгон процессора, перейдите в CMOS и BIOS. Отмените все настройки напряжения материнской платы, возвратите их к нормальной конфигурации.

Действия выполняются в следующей последовательности:

1. Заходим в БИОС, нажав нужную кнопку при запуске компьютера.
2. Выбираем пункт «Set BIOS Default/Use Default Settings », наживаем Enter .
3. Высветится окошко, в котором нужно нажать клавишу Y .
4. После этого будут возвращены исходные настройки, которые были установлены до проведения разгона ЦП.
5. Теперь сохраняем все внесенные изменения, выходим из настроек.
6. Перезагружаем компьютер.

Также это можно сделать, выбрав опцию «Restore Fail Safe Defaults », предварительно узнав в Интернете точные спецификации установленной материнской платы, ЦПУ. Это необходимо для того, чтобы внести изменения, установив базовые настройки частоты, напряжения.

Помимо этого до базового значения можно поменять настройку частоты системной шины, множителя, вернув обратно все параметры, которые были изменены во время разгона.

Можно также удалить дополнительное оборудование охлаждения, которое установили для предотвращения перегрева ЦП.

Управлять, контролировать работу процессора можно посредством специальной утилиты - CPU Core , где нужно указать, установить нужные значения множителя, частоты шины.

Установка дополнительных вентиляторов

Если ЦПУ после чистки, отмены разгона продолжает нагреваться, то, чтобы повысить эффективность охлаждения, рекомендуем установить дополнительные вентиляторы на корпус для усиления воздушной циркуляции. Это необходимо в том случае, если внутри системного блока имеется множество нагревающихся элементов или же внутри него довольно маленький объем свободного пространства.

Отдавайте предпочтение кулерам большого диаметра, которые обеспечат больший поток воздуха при меньших оборотах. Такие модели работают эффективно, но шумно. При установке учитывайте направление их работы.

Кулеры для процессоров классифицируют на:

• Боксовые, без тепловых трубок. Самые обычные модели. Состоят из алюминиевой пластинки с ребрами. Могут иметь медное основание с прикрепленным к нему вентилятором.
• Системы охлаждения на тепловых алюминиевых, медных трубках. Функционируют за счет отвода тепла, который осуществляется за счет циркулирующей в них жидкости. Имеют высокие показатели эффективности.

При выборе вентиляторов для системы охлаждения, ознакомьтесь с инструкцией по установке, уточните его совместимость с сокетом, материнской платой, какой разъем есть под процессор. Учитывайте вес, размер вентилятора, тип радиатора.

Слишком большие, высокомощные вентиляторы будут создавать дополнительную нагрузку на материнскую плату, могут спровоцировать ее деформацию. Что касается размера, подбирайте под шину корпуса, учитывайте расположение других комплектующих. Выбирайте продукцию известных, проверенных производителей.

Если установлено большое количество жестких дисков, то дополнительно можно установить вентилятор на переднюю панель корпуса, а также на задней верхней части системного блока для удаления теплого воздуха наружу. Современные корпуса позволяют установить минимум два вентилятора: снизу, если нет перфорации на передней панели, и напротив расположения жестких дисков.

Если ПК имеет сильно продвинутое «железо», процессор нагревается, то можно снять боковую крышку системного блока. В этом случае эффективность охлаждения будет повышена в разы.

Как разогнать кулер

Разогнать кулер, как уже было отмечено, можно через БИОС или посредством специальных бесплатных утилит, которые позволят контролировать, управлять скоростью работы вентиляторов. Программы предназначены для различных типов процессоров.

Рассмотрим, как выполнить разгон кулеров через БИОС:

Для процессоров Intel уменьшить или увеличить скорость вращения кулера позволят программы Riva Tuner , SpeedFan . Имеют большой функционал, выбор настроек, понятный интерфейс, не занимают много места, автоматически контролируют работу кулеров.

Если сторонний на ПК софт не позволяет проводить регулировку скорости оборотов вентиляторов, кулер для процессора можно контролировать посредством оригинальных утилит от производителей. К примеру, в лептотах НР есть программа Notebook Fan Control , в Acer - Smart Fan , ACFanControl . В Леново - Fan Control .

К современным «продвинутым» системам охлаждения, которые чаще всего используют в оверклокинге, можно отнести: радиаторные, фреонные, жидкоазотные, жидкогелевые. Принцип действия их основан на циркуляции теплоносителя. Сильно нагревающиеся элементы греют воду, которая охлаждается в радиаторе. Он может находиться снаружи корпуса или быть пассивным, работая без вентилятора.

Заключение

В этой статье были рассмотрены разнообразные причины перегрева процессора и варианты решения данной проблемы. Иногда поводом ее возникновения могут стать обыкновенная пыль, которую периодически требуется убирать, или последствия неопытного разгона оборудования, а также его апгрейд. При замене термопасты необходимо быть внимательным и аккуратным, чтобы не повредить оборудование.

Видео по теме

К типичному представителю пассивного охлаждения можно отнести видеокарту семейства Palit GeForce GTX 750 KalmX (фото 1).

Использование пассивной системы охлаждения в современных видеокартах неизбежно приводит к увеличению размеров теплоотводящего радиатора. Действительно, так как циркуляция нагретого воздуха происходит менее активно (естественным образом), то для эффективного рассеивания тепла и охлаждения графического чипа производители видеокарт увеличивают площадь поверхности радиатора.

Однако радиаторы с активной охлаждающей системой имеют не меньшие размеры из-за присутствия дополнительных кулеров, а также кожуха, который отвечает за быстрый отвод тепла и правильную циркуляцию воздуха. Так представителем активного охлаждения является модель карты GeForce GTX 970 (фото 2). Три вращающихся вентилятора являются достаточно шумными при интенсивной работе, но это компенсируется повышенной производительностью.

И все же несомненным плюсом видеокарт с пассивным охлаждением является то, что отсутствующий кулер не может выйти из строя. Но и отсутствие в системном блоке достаточной циркуляции воздуха тоже приводит к перегреву видеокарт с пассивным охлаждением.

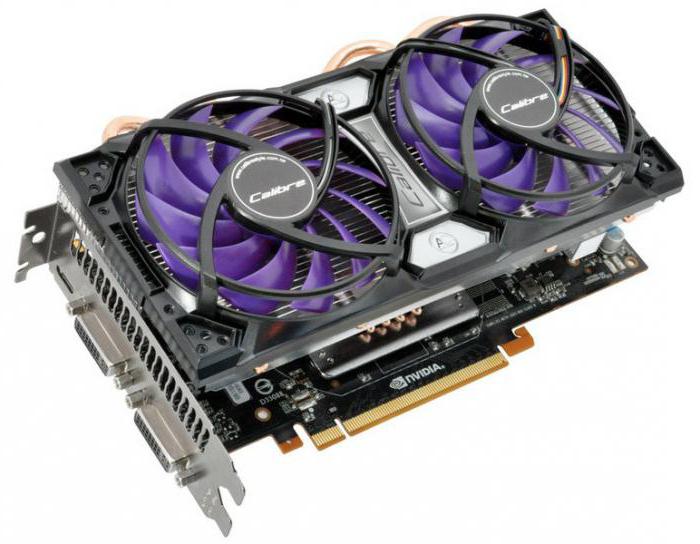

Эффективность охлаждения систем видеокарт и производительность

В 2013 году в Гонконге представители InnoVISION Multimedia Limited произвели тестирование новой линейки видеокарт с пассивным охлаждением.

По заявлениям специалистов компании пассивное охлаждение видеокарт является оптимальным решением, как для бюджетных моделей компьютеров, так и для систем, используемых профессиональными графическими дизайнерами.

Основным преимуществом для системы пассивного охлаждения является то, что она не производит шума при непрерывном охлаждении видеокарты. При этом, хотя такая видеокарта и уступает в производительности аналогам с активной охлаждающей системой в среднем примерно на 20%, но эта разница ощутима лишь под нагрузкой. В штатных условиях производительность одинакова.

В свою очередь новые технологии использования малошумных кулеров на подшипниках скольжения стараются снизить шумность активных систем охлаждения. При этом возрастает стоимость таких видеокарт.

Так из таблицы ниже видно, что эффективность как активной, так и пассивной системы охлаждения является стабильной и почти равной по температурному режиму (табл. 1).

Это свидетельствует о том, что принципиальной разницы в эффективности систем охлаждения нет. Именно в эффективности. Другое дело, что в экстремальных условиях работы активная система более динамична, т.е. более производительна. Хотя такие условия работы противопоказаны видеокартам с обеими системами охлаждения, так как из строя равно выходят как и те, так и другие.

Но если вы играете в современные игры (требовательные к GPU), производите видеомонтаж или любым другим образом часто и серьезно нагружаете видеоподсистему, однако не хотите отказываться от тихой работы пассивной системы охлаждения, то возможно свой выбор стоит остановить на представителях семейства видеокарт, которые описаны ниже.

Видеокарты с полупассивной системой охлаждения

В последнее время производители видеокарт стали выпускать видеокарты с активной системой охлаждения, которые поддерживают режим пассивной работы во время простоя системы (бездействия) или под слабой нагрузкой (просмотр видео или работа с офисными приложениями). В таких полупассивных видеокартах, например, ASUS GeForce GTX 750 Ti (фото 3) кулер начинает вращаться только при достижении графическим процессором определенной температуры. Подобная реализация совмещения преимуществ двух систем охлаждения является весьма практичной, однако стоимость таких видеокарт на сегодня несколько выше топовых карт с активным охлаждением.

Но какую бы систему охлаждения вы не выбрали, главным остается тот факт, что производители видеокарт в будущем не планируют отказываться от преимущества пассивных систем охлаждения в малой шумности, поэтому развитие линейки так называемых «гибридов» является наиболее оптимальным и перспективным решением.

Системы охлаждения компьютера бывают разных типов и разной эффективности. Вне зависимости от этого, у них у всех одна и та же цель: остудить устройства внутри системного блока, чем предохранить их от сгорания и повысить эффективность работы. Разные системы предназначены для охлаждения разных устройств и делают они это при помощи разных способов. Это, конечно, не самая захватывающая тема, но меньше важной она от этого не становится. Сегодня мы подробно разберемся какие системы охлаждения нужны нашему компьютеру, и как добиться максимальной эффективности их работы.

Для начала предлагаю быстренько пробежаться по системам охлаждения вообще, дабы к изучению компьютерных их разновидностей мы подошли максимально подготовленными. Надеюсь, что это сэкономит наше время и упростит понимание. Итак. Системы охлаждения бывают…

Воздушные системы охлаждения

Сегодня это наиболее распространенный тип систем охлаждения. Принцип его действия очень прост. Тепло от нагревающего компонента передается на радиатор с помощью теплопроводящих материалов (может быть прослойка воздуха или специальная теплопроводящая паста). Радиатор получает тепло и отдает его в окружающее пространство, которое при этом либо просто рассеивается (пассивный радиатор), либо сдувается вентилятором (активный радиатор или кулер). Такие системы охлаждения устанавливаются непосредственно в системный блок и практически на все греющиеся компьютерные компоненты. Эффективность охлаждения зависит от размеров эффективной площади радиатора, металла из которого он сделан (медь, аллюминий), скорости проходящего потока воздуха (от мощности и размеров вентилятора) и его температуры. Пассивные радиаторы устанавливаются на те компоненты компьютерной системы, которые не очень сильно греются в процессе работы, и возле которых постоянно циркулируют естественные воздушные потоки. Активные системы охлаждения или кулеры разработаны в основном для процессора, видеоадаптера и прочих постоянно и напряженно работающих внутренних компонентов. Для них иногда могут устанавливаться и пассивные радиаторы, но обязательно с более эффективным чем обычно отводом тепла при низкой скорости воздушных потоков. Это дороже стоит и применяется в специальных бесшумных компьютерах.

Жидкостные системы охлаждения

Чудо-диво-изобретение последней десятилетки, используется в основном для серверов, но в связи с бурным развитием техники, со временем имеет все шансы перебраться и в домашние системы. Дорого и немного страшно, если представить, но достаточно эффективно, поскольку вода проводит тепло в 30 (или около того) раз быстрее воздуха. Такой системой можно практически без шума одновременно охлаждать несколько внутренних компонентов. Над процессором помещается специальная металлическая пластинка (теплосъемник), которая собирает тепло с процессора. Поверх теплосъемника периодически прокачивается дистиллированная вода. Собирая с него тепло, вода попадает в радиатор охлажденный воздухом, остывает и начинает свой второй круг с металлической пластины над процессором. Радиатор при этом рассеивает собранное тепло в окружающую среду, охлаждается и ждет новую порцию нагретой жидкости. Вода в таких системах может быть специальная, например, с бактерицидным либо антигальваническим эффектом. Вместо такой воды может использоваться антифриз, масла, жидкие металлы или еще какая-нибудь жидкость, обладающая высокой теплопроводностью и высокой удельной теплоемкостью, дабы обеспечить максимальную эффективность охлаждения при наименьшей скорости циркуляции жидкости. Конечно, такие системы более дорогие и сложные. Они состоят из помпы, теплосъемника (ватерблок или головка охлаждения), прикрепленного к процессору, радиатора (может быть как активным, так и пассивным), обычно прикрепленного к задней части корпуса компьютера, резервуара для рабочей жидкости, шлангов и датчикв потока, разнообразных измерителей, фильтров, сливных кранов и пр. (перечисленные компоненты, начиная от датчиков, опциональны). Кстати, замена такой системы - занятие не для слабонервных. Это вам не вентилятор с радиатором поменять.

Фреоновая установка

Маленький холодильник, устанавливаемый прямо на нагревающийся компонент. Они эффективны, но в компьютерах применяются в основном, исключительно для разгона. Знающие люди говорят, что у него больше недостатков, чем достоинств. Во-первых, конденсат, который появляется на детальках, более холодных, чем окружающая среда. Как вам перспектива появления жидкости внутри святая святых? Повышенное энергопотребление, сложность и немалая цена – меньшие недостатки, но от этого достоинствами тоже не становятся.

Системы открытого охлаждения

В них используется сухой лед, жидкий азот либо гелий в специальном резервуаре (стакане), установленном прямо на охлаждаемом компоненте. Используется Кулибиными для самого экстремального разгона или оверклокинга, по нашему. Недостатки те же – дороговизна, сложность и пр. + 1 очень существенный. Стакан надо постоянно наполнять и периодически бегать в магазин за его содержимым.

Системы каскадного охлаждения

Две и более последовательно подключенные системы охлаждения (например, радиатор + фреон). Это самые сложные в реализации системы охлаждения, которые в состоянии работать без перерывов, в отличие от всех остальных.

Комбинированные системы охлаждения

Такие сочетают в себе элементы охлаждения систем различных типов. В пример комбинированных можно привести Ватерчпперы. Ватерчипперы = жидкость + фреон. Антифриз циркулирует в системе жидкостного охлаждения и кроме нее охлаждается еще и фреоновой установкой в теплообменнике. Еще более сложно и дорого. Сложность в том, что теплоизоляция понадобится и всей этой системе, зато этот агрегат можно применять для одновременного эффективного охлаждения сразу нескольких компонентов, что довольно сложно реализуется в других случаях.

Системы с элементами Пельтелье

Они никогда не используются самостоятельно и кроме этого, имеют наименьшую эффективность. Их принцип работы описал Чебурашка, когда предложил Гене понести чемоданы (“Давай я понесу чемоданы, а ты понесешь меня”). Элемент Пельтелье устанавливают на нагревающий компонент, а другую сторону элемента охлаждают другой, обычно воздушной или жидкостной системой охлаждения. Поскольку возможно охлаждение до температуры ниже окружающей среды, то проблема конденсата актуальна и в этом случае. Элементы Пельтелье менее эффективны, чем фреоновое охлаждение, но при этом тише и не создают вибраций, как холодильники (фреон).

Если вы никогда не замечали, то внутри вашего системного блока постоянно кипит бурнейшая деятельность: ток бегает туда-сюда, процессор считает, память запоминает, программы работают, жесткий диск вертится. Компьютер работает, одним словом. Из школьного курса физики мы знаем, что проходящий ток нагревает устройство, а если устройство греется, то это – нехорошо. В худшем случае оно просто перегорит, а в лучшем будет просто туго работать. (Это действительно частая причина не слабо тормозящей системы). Именно во избежание таких вот неприятностей внутри вашего системного блока предусмотрено несколько видов разнообразных систем охлаждения. По крайней мере, для самых важных компонентов.

Охлаждение системного блока

Как производится охлаждение? В основном – воздухом. Когда вы включаете компьютер, он начинает гудеть – включается вентилятор (очень часто их несколько), потом он затихает. Через несколько минут работы, когда ваша система достигла определенного порогового температурного значения, вентилятор включается вновь. И так все время работы. Самый большой и самый заметный вентилятор внутри системного блока просто выдувает из коробки нагревшийся воздух, чем и охлаждает все вместе взятое, включая компоненты, на которые трудно установить собственную систему охлаждения, например, жесткий диск. По законам той самой физики, на место нагретого воздуха через специальные вентиляционные отверстия в передней части системного блока, поступает охлажденный воздух. Точнее тот, который еще просто не успел нагреться. Охлаждая собой внутренние части компьютера, он нагревается сам и выходит через отверстия в боковой и/ или задней панели системного блока.

Охлаждение процессора

У процессора, как у очень важного и постоянно загруженного компонента вашего железного друга есть личная система охлаждения. Она состоит аж из двух компонентов – радиатора и вентилятора, конечно же меньших размеров, чем тот о котором мы только что говорили. Радиатор иногда называют теплосъемником, в соответствии с его основной функциональной деятельностью – он рассеивает тепло от процессора (пассивное охлаждение), а маленький вертилятор сверху сдувает тепло с радиатора (активное охлаждение). Кроме этого, процессор смазывается специальной термопастой, способствующей максимальной передаче тепла от процессора к радиатору. Дело в том, что поверхности и процессора, и радиатора даже после полировки имеют зазубрины около 5 мкм. В результате таких зазубрин между ними остается тончайший воздушный слой с очень низкой теплопроводимостью. Именно эти промежутки и замазываются пастой из вещества с высоким коэффициентом теплопроводности. У пасты ограниченный срок действия, соответственно, ее нужно менять. Это удобно делать одновременно с чисткой системного блока, о которой мы поговорим чуть ниже, тем более, что старая паста вообще может давать обратный эффект.

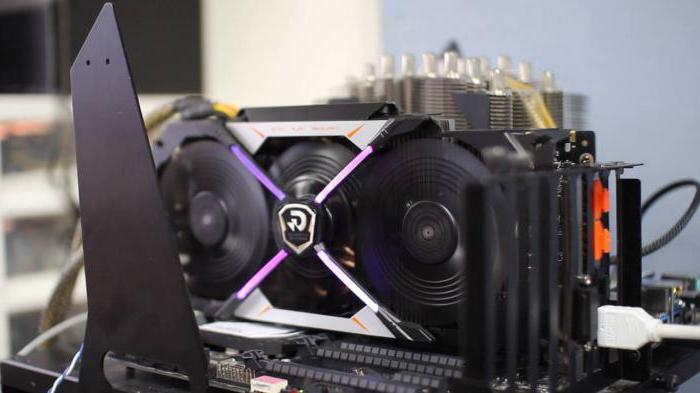

Охлаждение видеокарты

Современная видеокарта – это компьютер внутри компьютера. Система охлаждения крайне необходима и ей. У простеньких и дешевых видеокарт системы охлаждения может и не быть, а вот современные видеоадаптеры для игровых монстров в обязательном порядке нуждаются в освежающей прохладе, пожалуй, даже больше чем вы в сорокаградусную жару.

Загрязнение пылью

Вместе с воздухом из комнаты внутрь вашего системного блока поступает пыль. Причем, даже в регулярно убираемом и проветриваемом помещении, пыли, на диво, достаточно, чтобы за несколько месяцев ежедневной работы опутать вашу новенькую крутилку неизвестно откуда взявшимися длинными, малоприятными для глаз шерстяными лохмами. Это дает обратный эффект – забиваются вентиляционные отверстия, а “лохмы” (кроме того, что они физически не позволяют крутиться вентилятору) не хуже норковой шубы согреют ваш компьютер до самого процессора, причем не только в тропический зной, но и в полярную вьюгу. Человек, насколько я знаю, болеет от переохлаждения, компьютер же вполне может заболеть от перегрева. Лечим бедолагу приблизительно раз в пол года не антибиотиками и горячим чаем с малиной, а пылесосом. Желательно приобретенном в специальном магазине компьютерной техники. Привычный, в очень крайнем случае, сойдет, но следует быть предельно осторожным со статическим электричеством. Его очень не любят внутренние компоненты.

Чистка системы охлаждения

Первый признак плохо работающей или не работающей совсем системы – “не гудит” вентилятор и греется системный блок. Кстати, это частая причина самовыключения компьютера или слишком медленной работы системы, а диагноз настолько прост, что может банально не прийти в голову. И начинается: обновление драйверов, сканирование антивирусом, аппаратное обновление системы, покупка дополнительных модулей оперативной памяти и прочие невеселые телодвижения. Смешно? Скорее печально. Срочно вскрываем пациента и смотрим, что у него внутри. Желательно перед этим поискать точный алгоритм проведения процедуры в технической документации у производителей материнки.

В принципе, в чистке системного блока нет ничего сложного. Нужно выключить компьютер, не забыв вытянуть шнур из розетки, разобрать системный блок и аккуратно очистить все внутренности от пыли. В магазинах продаются специальные пылесосы, которыми это делать лучше всего. Больше всего пыли скапливается на радиаторе с вентилятором и возле вентиляционных отверстий на системном блоке. Аккуратно удаляем с них пылевые накопления и смазываем при необходимости (у вентилятора нужно снять наклейку и капнуть несколько капель на ось вентилятора). Неплохо подойдет масло для швейных машинок. Кроме этого, необходимо очистить процессор от старой термопасты и намазать на него новую. Аналогичные действия повторяем с видеокартой и вентилятором системного блока. Осталось собрать компьютер и пользоваться им еще несколько месяцев перед проведением повторной чистки системного блока. Ноутбуки чистить тоже нужно, причем судя по моему опыту – несколько чаще, чем стационарные (малые расстояния между компонентами внутри ноута и потребление печенюшек и бутербродов рядом с ним любимым делают свое черное дело). Многие пользователи легко справляются с этой процедурой без помощи компьютерных специалистов, но лучше не спешить, особенно с ноутбуками, если вы не чувствуете себя достаточно уверенно. Риски: статическое электричество может вывести из строя материнку, процессор или что-нибудь еще, а также вы сами, в силу неопытности, запросто можете повредить что-нибудь важное. Шутки-шутками, но делать это действительно нужно, иначе проблем может появиться просто немерянное количество.

Если же вы почистили компьютер, но заметного облегчения это не принесло, возможно вам придется установить более сильную систему охлаждения. В самом легком случае может помочь дополнительный вентилятор. Чтобы узнать степень нагрева системных компонентов, можно заглянуть на сайт производителя материнской платы. Вполне возможно, что там вы найдете специальное программное обеспечение, которое поможет это определить. Усредненные показатели для процессора это 30-50 градусов, а в режиме нагрузки до 70-ти. Винчестер не должен греться более чем на 40 градусов. Более точные показатели следует проверить в технической документации.

В завершение описанного, хочу сказать, что в 90 (если не больше) процентах случаев вполне подойдет стандартная штатная система охлаждения. Метаться между качеством и ценой, а также внедрять систему охлаждения в свой компьютер (иногда это довольно рискованно и совсем не просто) действительно нужно владельцам серверов, мощных игровых компьютеров и любителям экспериментов с разгоном. Если же вы покупаете компьютер для дома или офиса, вам нужно просто поинтересоваться, что у него внутри, дабы возможная экономия производителя не вылезла для вас боком.

Мы оказываем услуги по ремонту и настройке компьютеров, смартфонов, планшетов, wi-fi роутеров, модемов, IP-TV, принтеров. Качественно и недорого. Возникла проблема? Заполните форму ниже и мы Вам перезвоним.
