Устройства способные обнаруживать металлические предметы в слабопроводящих средах называют металлоискателями, или металлодетекторами. Их можно использовать для поиска черных и цветных металлов. Самодельный металлоискатель для монет способен обнаруживать мелочь на расстоянии от 10 до 50 см, а более объемные металлы от 0,5 до 3 м.

Применение металлодетекторов известно еще с древних времен, а большой рост их производства приходится на конец 60-х годов. Благодаря прогрессу и множеству схем, любой начинающий радиолюбитель может изготовить своими руками металлоискатель, не прибегая к обширным знаниям в электронике. Главное преимущество самодельных металлоискателей – маленькие затраты.

Соберем простейший металлоискатель, работающий на двух генераторах частоты – металлоискатель на биениях. При одинаковой частоте генераторы синхронизированы, но при попадании в поле одной из катушек металла происходит изменение частоты в одном из генераторов. В результате схема воспроизводит в динамике звук разности частот двух генераторов.

Инструменты и материалы для устройства

Чтобы сделать самодельный металлоискатель, нужно разделить процесс на три этапа – создание конструкции, реализация схемы, сборка в единое целое. Опишем приблизительный перечень инструментов и материалов, которые могут понадобиться для этих целей. Далее по статье будет более подробно поясняться: из чего можно собрать металлоискатель для золота, и какой именно материал лучше использовать. Начнем с подготовки инструмента для начинающих копателей. Для работы понадобятся:

1. Кусачки для работы с проводами и деталями;
2. Ножик;
3. Пила для пластика. На крайний случай можно воспользоваться ножом или обычной пилой;
4. Паяльник;
5. Набор отверток.

Необходимые материалы:

1. Изолента;
2. Набор для пайки. Можно использовать просто канифоль и припой;
3. Клей;
4. Детали и плата для схемы;
5. Провод для катушки;
6. Кусок пластика и пластиковая труба;
7. Крепежные изделия.

Подготовка деталей

Здесь описана подробная инструкция о выборе и поиске деталей.

Вначале необходимо определиться с материалом и креплением составных частей металлоискателя и найти необходимые комплектующие.

В качестве штанги можно использовать костыль с подлокотником, удочку, трубу из сшитого полиэтилена или поливинилхлорида (рис. 2).

Катушки и схема будут размещаться внизу на подставке, прикрепленной к штанге. Так что важно учесть жесткость штанги и ее материал. Предпочтение лучше отдать диэлектрикам, т.е. не проводящим электрический ток – пластик, дерево и другое. Необходимо сделать ручку, чтобы было комфортно держать изготавливаемый металлоискатель. В случае с костылем, она не нужна, но в другом случае можно прикрепить как руль от велосипеда, так и другую самодельную конструкцию.

Подставку для схемы и катушек можно сделать из обычного пластика. Его легко обрезать, и он мало весит. Понадобится один нижний лист, так как для регулировки устройства нужен доступ к катушкам. Для уменьшения вибрации схемы с катушками желательно выбрать пластик попрочнее.

После подготовки штанги и подставки необходимо их соединить. Можно воспользоваться крепежными изделиями, но не стоит забывать, что для правильной работы схемы не стоит подносить металлические изделия ближе, чем на 30 см. Поэтому используем хороший клей, например, жидкие гвозди. Можно использовать и другие материалы – все зависит от ваших способностей в слесарных и столярных работах.

Провод для катушек должен быть изолирован. Подойдет эмалированный медный провод диаметром 0,5 – 0,7 мм марки ПЭВ или ПЭЛ. Длина провода около 100 метров. Лак для фиксации деталей подойдет масляный.

Монтаж деталей можно осуществить навесным способом на текстолите или на картоне. Для начинающих радиолюбителей в специализированных магазинах можно купить обработанный текстолит c завода или материал с отверстиями для деталей. Так же можно самому сделать плату из цельного необработанного текстолита. Для этого нужно пометить размещение контактов радиодеталей на схеме, затем разделить участки текстолита ножиком и выполнить залуживание площадок и дорожек (рис. 3). Лишнюю часть текстолита обрезаем пилой для пластика.

Для сборки рабочего металлоискателя радиодетали можно найти дома в старой радиоаппаратуре, но желательно приобрести в магазине. Одинаковые детали должны быть полностью идентичные и желательно из одной партии. В таблице 1 приведен перечень необходимых деталей и комментарии, выполнение которых приведет вас к сборке качественного металлоискателя.

После нахождения всех необходимых деталей можно без проблем собрать металлоискатель в домашних условиях.

Сборка устройства

Рассмотрев перечень необходимых материалов и деталей, ответим подробно как же из них собрать металлоискатель своими руками.

Для намотки катушек используем любой круглый предмет диаметром 20 – 25 см. Количество витков равно 30-ти. Выводим один конец провода и наматываем 10 витков, после чего, не разрывая, выводим второй конец. Продолжаем намотку еще 20 витков и выводим третий конец. Выводы провода делаем с запасом от 10 до 20 см. Снимаем полученную обмотку с предмета и плотно обматываем изолентой, оставляя три вывода провода (рис. 5).

Вторую катушку выполняем аналогичным способом. Для наибольшего успеха выполняем катушки максимально одинаково, с зеркальным отражением.

Приступаем к сборке радиодеталей. Выставляем детали на плате и осуществляем пайку согласно схеме на рисунке 4. При использовании картона или материала с отверстиями, соединение деталей производим изолированными проводами с любым сечением. При использовании подготовленного текстолита, выполняем пайку к готовым дорожкам. Схему можно поместить в деревянную или пластмассовую коробочку.

Припаиваем выводы катушек, согласно схеме. Припаиваем и выводим два провода с разъемом для батарейки.

Подготавливаем подставку для схемы и катушек. Размеры подбираем с учетом того, что расстояние между катушками должно быть не менее 10 см, так как между ними должны, соответственно, вместиться схема и прикрепленная штанга.

Чтобы правильно закрепить катушки, временно подкидываем наушники к схеме и вставляем батарею. Небольшими передвижениями катушек добиваемся тишины в наушниках с единичными щелчками или максимально высокого, еле слышного звука. Пробуем поднести металл к одной из катушек, если слышим значительные изменения, это говорит о работоспособности металлоискателя. Фиксируем в таком положении катушки и плату. При возможности их лучше сразу же приклеить, а затем замазать масляным лаком.

Для наушников проделываем в штанге два отверстия – снизу и сверху. С помощью кусачек, изоленты и паяльника наращиваем провод наушников до необходимой длины – от схемы до области ушей человека. Сразу надо учесть рост. Протягиваем провод внутри штанги и припаиваем к схеме.

Обрезаем излишки подставки и прикрепляем к ней штангу удобным для вас способом.

Регулировка

Самая точная настройка – отсутствие в наушниках щелчков, и наличие еле слышимого высокочастотного писка.

Осуществляется регулировка тремя способами:

1. Подносим металл поочередно к катушкам. На той катушке, где прекратился шум, выводим последний виток внутрь кольца катушки.
2. Можно использовать маленькие кусочки алюминия. Подносим их к катушкам и добиваемся тишины или единичных щелчков. Закрепляем клеем.
3. Закрепляем на катушке трубочку и просовываем через нее ферритовый стержень. Добившись нужного результата, закрепляем стержень в таком положении. Посмотрите видео ниже, на котором продемонстрировано как сделать самодельный регулятор для настройки данным способом.

При хорошем слухе и опыте можно использовать изготовленный металлодетектор как простой металлоискатель с дискриминацией, то есть с распознаванием типов металла.

Модернизация

Если разобрались как сделать самый простой металлоискатель своими руками, можно приступить к небольшой модернизации без микросхем на рисунке 9. Перечень деталей собран в таблице 2.

В новой схеме добавлен RC-контур, состоящий из резистора и конденсатора. Он позволит добиться повышенной чувствительности.

Добавлены переменные резисторы, чтобы регулировать схему, не трогая катушки. Это позволит запечатать чувствительный блок металлоискателя в прочную коробку, защищающую от ударов.

Вместо наушников можно использовать динамик с конденсатором для небольшого увеличения громкости.

В данной схеме катушки размещаются одна на одной, как показано на рисунке 10. Перед закреплением катушек осуществляем регулировку их перемещением.

При включении выставляем переменные резисторы в одинаковое положение и вращением добиваемся точной настройки. После чего остается только взять металлодетектор и отправиться на поиски самородков или металлов. Проверено на практике — если искать на любом русском пляже, то можно найти золото и серебро.

Решили разобраться с схемой создания металлоискателя и попробовать сделать свой экспериментальный аппарат для ознакомлением с принципом работы и для пробы собственных сил, но не знаете с чего начать? Давайте разберемся вместе, ведь воссоздавать простые электронные схемы, в том числе металлоискатели своими руками не так уж и трудно.

Металлодетектор позволяет находить предметы, имеющие определенные электрические и электромагнитные свойства, которые отличают их от окружающей среды. К таким предметам относятся, к примеру, различные металлы в земле. Металлоискатели используются службами досмотра, военными, геологами, строителями и специалистами ряда других профессий для нахождения металла в почве и не только.

Сейчас металлоискатель зачастую используется и обычными людьми для поиска металлолома черной металлургии и нахождения цветных металлов, из которых состоят различные монеты, ювелирные украшения и военная атрибутика: гильзы, жетоны и многое другое. Также металлодетектор может помочь при поиске утерянных по неосторожности предметов, жизненно необходимых или имеющих материальную или моральную ценность (части механизмов, ключи, кольца, украшения и т.д).

Чувствительность данного прибора зависит от диаметра поисковой катушки. Чем больше ее диаметр (от 30 см), тем меньше чувствительность к маленьким предметам, но усиливается к крупным, глубинного залегания. И наоборот, чем меньше ее диаметр, тем лучше реакция на более мелкие предметы. В промышленных образцах имеются подробные инструкции о чувствительности и применению различных катушек.

В самодельном устройстве зависимость его чувствительности от диаметра катушки также сохраняется. Но нужно помнить, что самодельный прибор по своим качествам будет далек от профессионального оборудования в силу различных нюансов происходящих физических процессов. Одной фразой принцип работы металлоискателя можно описать так — катушка посылает электромагнитные волны и одновременно реагирует на индукционно наведенные в металле токи, которые генерируют свое магнитное поле под влиянием катушечной обмотки.

В действительности физические процессы намного сложнее, и сам поиск кладов профессиональным оборудованием (с избирательностью и сепарацией) далеко не так прост, как может показаться, а изобилие мусора в почве может начисто отбить охоту копать, когда качественный прибор пищит каждый раз. Поэтому приведенное ниже устройство не может гарантировать счастливых находок невообразимых кладов, но поможет на собственном опыте понять сам принцип взаимодействия металла и поисковой катушки металлоискателя.

Создание устройства такого типа не представляет больших трудностей, нужно только уметь разбираться в схемах и пользоваться паяльником. В данном случае будет описана простая схема с использованием, главным образом, 555 микросхемы (универсальный таймер).

Для ознакомления с работой подобного таймера рекомендуется прочитать соответствующий лист с параметрами данной микросхемы (datasheet).

Необходимые материалы и инструменты:

1. 555 микросхема (универсальный таймер);
2. 2 конденсатора по 2.2 мкФ;
3. резистор=47 кОм;
4. батарейки=9 В, провода для соединений, кабель для аккумуляторной батареи, переключатель;
5. плата схемы;
6. медный провод=100 м (d=0,2 мм);
7. зуммер для подачи звуковых сигналов (его можно заменить динамиком с сопротивлением= 8 Ом и конденсатором=10 мкФ);
8. древесный клей и изолента;
9. картон;
10. плоскогубцы, с помощью которых можно сделать отверстие, пинцет;
11. припой в виде проволоки и паяльник;
12. линейка, острый нож, циркуль, карандаш;
13. клей, используемый для горячего склеивания;
14. провода и макетная плата.

Схема металлоискателя

Вашему вниманию могут попадаться различные самодельные металлоискатели. Они находятся в свободном доступе, стоит только ввести в поисковой строке «металлоискатели схемы». Данная взята таким же образом с просторов Интернета , но в нее добавлен зуммер вместо динамика и переключатель (для батареи).

Изготовление катушки

Для удобства вычисления Вы можете воспользоваться калькулятором-онлайн для воздушной катушки. С его помощью можно рассчитать, что для катушки диаметром 9 см необходимо 250 оборотов (витков) лакированной медной проволоки d=0,2 мм. Индуктивность данной катушки получится приблизительно 10 МГн .

Чем меньше ее d (диаметр), тем больше оборотов понадобится (на катушку с диаметром 7 см необходимо 290 оборотов).

Купить готовую не составит труда. Если Вы все же решили собирать ее своими руками, то перед тем, как спаять два конца проволоки их необходимо почистить с использованием наждачной бумаги. Нужно стараться все соединения делать очень аккуратно, чтобы исключить влияние некачественного монтажа на самодельный прибор, который и так будет реагировать на множество помех.

Тестирование катушки и создание печатной платы

Для того, чтобы не испортить рабочую плату лучше данную схему протестировать на макетной доске.

Следующим шагом необходимо сделать схемную плату. Если Вы не умеете, то лучше найти описание в Интернете с видео уроками.

Тестирование

Основа для конструкции

Основа для Вашего простого металлоискателя может быть выполнена из любых удобных для Вас материалов (дерево, пластик и т.д). В данном случае основой послужил картон. Он более прост в использовании.

Вначале необходимо сделать эскиз ручки (3 детали), можно даже без вычислений. В этой ручке должны будут уместиться батарейка, плата, переключатель и катушка.

Вырезаем отверстия для переключателя и батарейки. Склеиваем детали из картона используя древесный клей и оставляем сохнуть на ночь (приблизительно 12 часов).

После высыхания клея нужно проделать в ручке рядом с переключателем отверстие для свободного прохождения через него проводов. И наконец приклеиваем к картонной ручке катушку, используя термоклей.

Сборка частей и заключение

Когда по отдельности все части уже выполнены остается только их собрать. Вначале необходимо приклеить с помощью термоклея переключатель к ручке, вставить батарейку и затем приклеить схемную плату.

Теперь настало время подключить все компоненты между собой и протестировать созданное Вами устройство. Новичку будет не легко разобраться в данном руководстве, но если Вы не впервые беретесь за изготовление металлоискателя, то быстро разберетесь.

Такой собранный металлоискатель довольно мощный для нахождения мелких предметов на недалеком расстоянии и желательно внутри помещения, во избежание неполадок. Но следует помнить, что данная самоделка будет очень сильно уступать по чувствительности, качеству обнаружения, сепарации и избирательности, устойчивости к помехам промышленному оборудованию, и повторять ее стоит скорее ради спортивного интереса и ознакомления с принципом работы металлоискателя.

Что получилось в итоге:

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайт придёт вам на помощь и расскажет сегодня, как самостоятельно собрать прибор с помощью схем.

Читайте в статье:

Металлоискатель и его устройство

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

1. Простые, работающие по принципу «приём-передача».
2. Индукционные.
3. Импульсные.
4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа . Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

• Электронные приборы , с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

• Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

1. Металлоискатель «Пират».
2. Металлоискатель – бабочка.
3. Излучатель без микросхем (ИМС).
4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

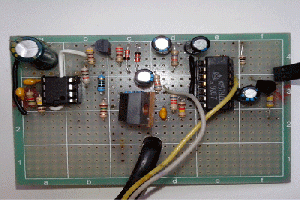

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание действия
	Для намотки приготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете крепить катушку.
	Намотайте проволоку по периметру креплений в 20−30 витков. Скрепите обмотку изолентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости скрепите дополнительно обмотку ещё в нескольких местах.
	Подсоедините контур к устройству и протестируйте его работу.

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание действия
	Сверните провод в два мотка косичкой. Оставляем по 10 см с каждой стороны.
	Зачистите обмотку и освободите жилы для соединения.
	Соединяем жилы согласно схеме.
	Для лучшего крепления спаяйте их паяльником.
	Протестируйте катушку в том же порядке, что и устройство из медной проволоки. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм.

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Можно ли сделать своими руками подводный металлоискатель

Принцип сборки подводного металлоискателя ничем не отличается от обычного, с той лишь разницей, что придётся покорпеть над созданием непроницаемой оболочки с помощью герметика, а также над размещением специальных световых индикаторов, которые смогут сообщить о находке из-под воды. Пример, как это будет работать, в видео:

Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке

Металлоискатель «Терминатор 3» многие годы занимает почётное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу баланса индукции.

Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, по сравнению с полупрофессиональными фирменными металлоискателями. Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Особенности глубинных металлоискателей

Металлоискатели такого типа могут обнаружить объекты на большой глубине. Хороший металлоискатель, сделанный своими руками, заглядывает на глубину в 6 метров. Однако в этом случае размер находки должен быть солидным. Лучше всего работают такие детекторы для обнаружения старых снарядов или обломков достаточно большого размера.

Существует два типа глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли, однако, в этом случае эффективность, целенаправленность поиска снижается. Второй вариант детектора – точечный, он работает направленно вглубь на небольшом диаметре. Работать с ним необходимо медленно и осторожно. Если вы поставите цель − соорудить такой металлоискатель, следующее видео может подсказать вам, как это сделать.

Если у вас есть опыт по сборке такого устройства и его применению, расскажите о нём другим!

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы , оказавшиеся среди отходов , или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе .

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации . Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только , но и , серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах .

Вот как работает типичная технология поиска металла:

1. Прибор создаёт электромагнитное поле .
2. Металлический объект , скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния .
3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом .

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

• оценить массу находки;
• получить данные о форме, размерах и конфигурации объекта;
• уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля , изучаемую в школе.

Самые простые , примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник . Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов :

• генератора электромагнитного поля;
• датчика изменений этого поля;
• аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

• любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
• полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
• профессиональные металлоискатели для постоянно работающих в этой сфере;
• специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря .

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка . Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине .

Многие любители изготавливают каркасы катушек самостоятельно . Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций :

1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата , который при помощи катушки преобразуется в поле.
2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля , их обработка.
3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок . Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели :

• простота устройства и сборки;
• невысокая стоимость деталей и материалов;
• достаточные рабочие параметры;
• признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали , правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка , а в верхней части – электронный блок с элементом питания .

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная . Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности. Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

• готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
• источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
• эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
• многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
• корпус для электронного блока — пластмассовая ёмкость подходящего размера;
• достаточно прочная пластмассовая труба для штанги;
• каркас для намотки катушки;
• расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов , пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас , не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой . Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий :

• изготовление печатной платы и сборка электронной схемы;
• выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
• изготовление катушки;
• изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования .

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину . Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

• черенка для лопаты;
• фанерных кусков нужной формы;
• обрезков из ;
• временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат , как правило, не требует настройки , он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей .

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть .

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований :

1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
2. Устройство дополнительных функциональных систем , например – индикации степени разряда аккумулятора.
3. Изготовление моделей для подводной работы .
4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна , базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

• наибольшее соответствие технологии поиска для новичков;
• возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
• удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков .

Вот какие особенности модели «Пират» отмечают пользователи:

• энергичное потребление заряда аккумуляторов питания;
• отсутствие дискриминации , то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
• ограниченная в сопоставлении с дорогостоящими моделями чувствительность .

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта , сопутствующих знаний и, конечно же, удачи .

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов, можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта :

• правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
• способность правильного выбора площадки поиска;
• умение использовать потенциал металлоискателя полностью;
• выбор правильной технологии поиска в разных условиях;
• модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Многие люди необоснованно считают, что самодельные металлоискатели по многим параметрам уступают фирменным образцам, произведенным на заводе.

Но по факту, правильно собранные своими руками конструкции, порой, оказываются не только лучше, но и дешевле «заводских» конкурентов.

Стоит знать: большинство кладоискателей и краеведов, чтобы сэкономить денежные средства, стараются выбрать наиболее дешевые варианты. В результате они либо сами собирают металлоискатели, либо приобретают самодельные кастомные устройства.

Новичков, а также людей, не разбирающихся в электронике, на первых порах пугает обилие не только специальной терминологии, но и различных формул и схем. Однако если немного вникнуть, то все сразу становится понятно, даже имея знания, полученные на школьных уроках по физике.

Поэтому стоит, прежде всего, разобрать принцип действия металлоискателя, что он собой представляет и как его можно самостоятельно собрать в домашних условиях.

Как работает

Принцип функционирования данного устройства заключается в использовании электромагнитного поля. Оно создается катушкой передатчика и после столкновения с предметом, который проводит ток (а это большинство металлов), создаются вихревые токи, которые вносят искажение в ЭПМ катушки.

В тех случаях, когда предмет не является электропроводящим, однако обладает своим магнитным полем, создающиеся им помехи будут также уловлены за счет экранирования.

После этого изменения электромагнитного поля поступают непосредственно на блок управления, который для оповещения о находке человека издает специальный звуковой сигнал, а в более дорогих моделях выводит данные на дисплей.

Стоит разобрать, как происходит создание подобных устройств по примеру металлоискателя типа «Пират».

Металлоискатель «Пират»

Делаем печатную плату своими руками

Сначала необходимо создать печатную плату, где в дальнейшем будут находиться все узлы металлоискателя. Лучше всего подходит метод лазерно-утюжной технологии или просто ЛУТ.

Для этого будет необходимо выполнить этапы изготовления в следующей последовательности:

1. В начале необходимо, используя исключительно лазерный принтер, напечатать соответствующую схему, созданную через программу Sprint-Layout. Лучше всего использовать для этого фотобумагу маленькой плотности.
2. Проводим подготовку заготовки из текстолита, сначала ошкуриваем, после чего проводим очистку раствором. Она должна иметь размеры 84х31.
3. Теперь на заготовку сверху кладем фотобумагу со схемой лицевой стороной, на которой она была напечатана. Накрываем листом А4 и начинаем проглаживать горячим утюгом, для того, чтобы перенести на текстолит схему разметки.
4. После закрепления схемы из тонера помещаем все это в воду, где аккуратно пальцами убираем бумагу.
5. Далее при наличии размазанных участков исправляем их с помощью обычной иголки.
6. Теперь плату нужно положить на несколько часов в раствор медного купороса (можно также хлорного железа).
7. Тонер удаляется без проблемы любым растворителем, например, ацетоном.
8. Сверлим отверстия для размещения в дальнейшем конструктивных элементов (сверло должно быть очень тонким).
9. Последний этап заключается в луде дорожек платы. Для этого на поверхность намазывается специальный раствор «ЛТИ-120», который нужно размазать припой паяльника.

Установка элементов на плату

Данный этап создания металлоискателя заключается в монтаже всех элементов на созданную плату:

1. Главной микросхемой является отечественная КР1006ВИ1 или её иностранный аналог NE555. Учтите, до монтажа под ней нужно запаять перемычку.
2. Дальше устанавливается двухканальный усилитель К157УД2. Его можно купить или взять из советских магнитофонов.
3. После этого монтируют 2 SMD-конденсатора, а также один резистор типа МЛТ С2-23.
4. Теперь нужно произвести пайку двух транзисторов. Один должен быть NPN-структуры, а другой PNP. Желательно использовать ВС557 и ВС547. Однако подойдут и аналоги. В качестве полевого транзистора рекомендуется брать IRF-740 или иные варианты, имеющие схожие характеристики.
5. Последними устанавливаются конденсаторы. Их стоит брать с минимальным показателем ТКЕ, что увеличит термостабильность всей конструкции.

Примите к сведению: тяжелее всего будет достать из этой схемы усилитель К157УД2. Причина в том, что это уже старая микросхема. Именно поэтому можно попробовать найти аналогичные современные варианты со схожими параметрами.

Создание самодельной катушки производится на оправе диаметром в 20 см. Общее количество витков должно составлять примерно 25 шт. Данный показатель исходит из того, что используется проволока ПЭВ, которая имеет диаметр в 0,5 мм.

Однако есть определенная особенность. Общее количество витков можно изменить в большую или меньшую сторону. Чтобы найти наиболее оптимальный вариант, нужно взяв монетку проверить, в каком случае будет самое большое расстояние её «улавливания».

Иные элементы

Сигнальный динамик можно использовать, взятый от портативного радио. Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов).

Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

Когда вся конструкция будет проверена на работоспособность, необходимо сделать каркас для будущего металлоискателя. Однако здесь можно дать лишь некоторые рекомендации, ведь каждый будет его создавать из имеющихся под руками предметов:

• чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
• чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
• при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.

Проверка металлоискателя

Прежде всего, необходимо настроить чувствительность, используя потенциометры. Порогом будет равномерное, при этом не очень частое, потрескивание.

Так, пятирублёвую монету он должен будет «находить» с расстояния приблизительно 30 см, а вот если монета имеет размеры как советский рубль, то уже где-то с 40 см. Металл больших и объемных размеров он «увидит» с расстояния более метра.

Такой прибор не сможет искать на значительной глубине мелкие предметы. К тому же он не будет способен различать размеры и тип найденного металла. Именно поэтому, занимаясь поиском монет, можно будет натыкаться и на обычные гвозди.

Такая модель самодельного металлоискателя подойдет для людей, которые только начинают осваивать азы кладоискания или не имеют нужных средств для приобретения дорогостоящего прибора.

Их этого видео Вы узнаете, как сделать самодельный металлоискатель:
