Геоинформационные системы (ГИС) - это автоматизированные системы, функциями которых являются сбор, хранение, интеграция, анализ и графическая интерпретация пространственно-временных данных, а также связанной с ними атрибутивной информации о представленных в ГИС объектах.

ГИС появились в 1960 гг при появлении технологий обработки информации в СУБД и визуализации графических данных в САПР, автоматизированного производства карт, управления сетями.

Назначение ГИС определяется решаемыми в ней задачами (научными и прикладными), такими как инвентаризация ресурсов, управление и планирование, поддержка принятия решений.

Этапы создания ГИС:

Предпроектные исследования, в тч изучение требований пользователя и функциональные возможности используемого ПО,

Технико-экономическое обоснование (ТЭО)

Оценка рентабельности,

Системное проектирование ГИС, включая стадию пилот-проекта, разработку ГИС;

Тестирование ГИС на небольшом территориальном фрагменте или тестовом участке или создание опытного образца,

Внедрение ГИС;

Эксплуатация и обслуживание ГИС.

Источники данных для создания ГИС:

Базовый слой - картографические материалы (топографические и общегеографические карты, карты административно-территориального деления, кадастровые планы и тд), используемые в виде геодезической системы координат и плоских прямоугольных координат картографических проекций исходных материалов, геодезических координат и проекций создаваемых базовых карт, на основе которых осуществляется построение цифровых моделей в ГИС и практически реализуются все их задачи.

Данные дистанционного зондирования (ДДЗ): в тч, получаемые с космических аппаратов и спутников материалы, Изображения получают и передают на Землю с носителей съемочной аппаратуры, размещенных на разных орбитах. Полученные снимки отличаются разным уровнем обзорности и детальности отображения объектов природной среды в нескольких диапазонах спектра (видимый и ближний инфракрасный, тепловой инфракрасный и радиодиапазон), что позволяет решать широкий спектр экологических задач. К методам дистанционного зондирования относятся также аэро- и наземные съемки, и другие неконтактные методы, например гидроакустические съемки рельефа морского дна. Материалы таких съемок обеспечивают получение как количественной, так и качественной информации о различных объектах природной среды;

Результаты геодезических измерений на местности, выполняемые нивелирами, теодолитами, электронными тахеометрами, GPS приемниками и др;

Данные государственных статистических служб по самым разным отраслям народного хозяйства, а также данные стационарных измерительных постов наблюдений (гидрологические и метеорологические данные, сведения о загрязнении окружающей среды и пр).

Литературные данные (справочные издания, книги, монографии и статьи, содержащие разнообразные сведения по отдельным типам географических объектов). В ГИС редко используется только один вид данных, чаще всего это сочетание разнообразных данных на какую-либо территорию.

Эффективное использование ГИС для решения разнообразных пространственно-локализованных задач требует от пользователя достаточного объема знаний о геодезических системах координат, картографических проекциях и других элементах математической основы карт ГИС, знаний о методах получения по карте различной информации, математических и других методов использования этой информации для решения пространственно-локализованных задач ГИС.

Научные, технические, технологические и прикладные аспекты проектирования, создания и использования ГИС изучаются геоинформатикой.

Данные, собираемые в геоинформатике, выделяют в особый класс данных, называемых геоданными.

Геоданные - данные о предметах, формах территории и инфраструктурах на поверхности Земли, причем как существенный элемент в них должны присутствовать пространственные отношения.

Геоданные описывают объекты через их положение в пространстве непосредственно (например, координатами) или косвенно (например, связями).

В целом следует выделить следующие технологии сбора данных в геоинформатике:

Воздушная съемка, которая включает аэросъемку, съемку с мининосителей;

Глобальная система позиционирования (GPS);

Космическая съемка, которая является одним из важнейших источников данных для ГИС при проведении природоресурсных исследований, экологического мониторинга, оценки сельскохозяйственных и лесных угодий и т. д.;

Карты или картографическая информация, которая является основой построения цифровых моделей ГИС;

Данные, поступающие через всемирную сеть Internet;

Наземная фотограмметрическая съемка служит источником информации для ГИС при анализе городских ситуаций, экологического мониторинга за деформацией и осадками;

Цифровая фотограмметрическая съемка основана на использовании цифровых фотограмметрических камер, которые позволяют выводить информацию в цифровом виде непосредственно на компьютер;

Видеосъемка, как источник данных для ГИС, используется в основном для целей мониторинга;

Документы, включая архивные таблицы и каталоги координат, служат основным источником данных для ввода в ГИС так называемой предметной или тематической информации, к которой относятся экономические, статистические, социологические и другие виды данных;

Геодезические методы (автоматизированные и не автоматизированные) используются для уточнения координатных данных,

Источником данных для ГИС являются также результаты обработки в других ГИС;

Фотографии, рисунки, чертежи, схемы, видеоизображения и звуки;

Статистические таблицы и текстовые описания, технические данные;

Почтовые адреса, телефонные книги и справочники;

Геодезические, экологические и любые другие сведения.

ГИС используют для решения научных и прикладных задач инфраструктурного проектирования, городского и регионального планирования, рационального использования природных ресурсов, мониторинга экологических ситуаций, принятия оперативных мер в условиях ЧС и тд.

ГИС классифицируются по следующим признакам:

1. По функциональным возможностям:

Полнофункциональные ГИС общего назначения;

Специализированные ГИС, ориентированные на решение конкретной задачи в какой либо предметной области;

Информационно-справочные системы для домашнего и информационно-справочного пользования. Функциональные возможности ГИС определяются также архитектурным принципом их построения:

Закрытые системы не имеют возможностей расширения, они способны выполнять только тот набор функций, который однозначно определен на момент покупки; - открытые системы отличаются легкостью приспособления, возможностями расширения, так как могут быть достроены самим пользователем при помощи специального аппарата (встроенных языков программирования).

2.По пространственному (территориальному) охвату ГИС подразделяются на глобальные (планетарные), общенациональные, региональные, локальные (в том числе муниципальные).

3.По проблемно-тематической ориентации - общегеографические, экологические и природопользовательские, отраслевые (водных ресурсов, лесопользования, геологические, туризма и т. д.).

4.По способу организации географических данных - векторные, растровые, векторно-растровые ГИС.

Структура ГИС включает комплекс технических средств (КТС) и программное обеспечение (ПО), информационное обеспечение (ИО).

КТС - это комплекс аппаратных средств, в тч, рабочая станция (персональный компьютер), устройства ввода-вывода информации, устройства обработки и хранения данных, средства телекоммуникации.

Рабочая станция используется для управления работой ГИС и выполнения процессов обработки данных, основанных на вычислительных и логических операциях.

Ввод данных реализуется с помощью разных технических средств и методов: непосредственно с клавиатуры, с помощью дигитайзера или сканера, через внешние компьютерные системы. Пространственные данные могут быть получены с электронных геодезических приборов, с помощью дигитайзера или сканера, либо с использованием фотограмметрических приборов.

Устройства для обработки и хранения данных интегрированы в системном блоке компьютера, включающем в себя центральный процессор, оперативную память, запоминающие устройства (жесткие диски, переносные магнитные и оптические носители информации, карты памяти, флеш-накопители и др.). Устройства вывода данных - монитор, графопостроитель, плоттер, принтер, с помощью которых обеспечивается наглядное представление результатов обработки пространственно-временных данных.

ПО - обеспечивает реализацию функциональных возможностей ГИС. Оно подразделяется на базовое и прикладное ПО.

Базовое ПО включает операционные системы (ОС), программные среды, сетевое программное обеспечение, системы управления базами данных, и модули управления средствами ввода и вывода данных, систему визуализации данных и модули для выполнения пространственного анализа.

Прикладное ПО -программные средства, предназначенные для решения специализированных задач в конкретной предметной области. Они реализуются в виде отдельных модулей (приложений) и утилит (вспомогательных средств).

ИО - совокупность массивов информации, систем кодирования и классификации информации.

Особенность хранения пространственных данных в ГИС - их разделение на слои.

Многослойная организация электронной карты, при наличии гибкого механизма управления слоями, позволяет объединить и отобразить гораздо большее количество информации, чем на обычной карте.

Информация, представленная в виде отдельных слоев, и их совместный анализ в разных комбинациях позволяет получать дополнительную информацию в виде производных слоев с их картографическим отображением (в виде изолинейных карт, совмещенных карт различных показателей и тд).

ГИС-технология объединяет разрозненные данные в единый вид, что упрощает принятие управленческих решений информационного обеспечения на различных уровнях планирования и получать, анализировать и принимать решения в науке, управлении хозяйствовании.

Рынок ГИС, отличающихся по функциональным возможностям, требованиям к КТС, ПО и ИО, довольно развит.

ПО - это одна из немногих отраслей, где РФ на равных конкурирует с Западом.

Внедрение информационных систем в разные сферы деятельности человека находят свое место в области геодезии и смежных, связанных с ней и другими земными областями исследований. Направляясь параллельным курсом с возникновением и развитием спутниковой геодезии, информационные системы предоставили технологические, управленческие, геологические, метеорологические, картографические, транспортные, многоотраслевые возможности получения необходимой пространственной информации определенной степени точности.

Любая геоинформационная система (ГИС) - это, говоря современным языком, прежде всего проект на основе научных и практических данных с целью получения какого-то конечного результата по поставленной тематике.

ГИС - это своего рода новая форма геоизысканий, связанных на основе сбора и обработки необходимых данных методами геодезии, прикладной математики и созданных компьютерных приложений.

В словосочетании «геоинформационная система» содержатся три основополагающих слова, раскрывающих его сущность.

Со словом «гео» связаны все объекты изысканий и исследований внутри, около и на земной поверхности.

С «информационной» составляющей словосочетания связаны методы обработки и преобразования получаемой информации в необходимый цифровой графический продукт.

«Система» считается связующей составляющей, которая придает целостность всей картине исследований и объединяет все ее элементы и параметры в пространственную форму.

Геоинформационные системы можно рассматривать как программные средства, которые позволяют работать с пространственно-соотнесенной информацией, с геоизображением, но не с простым изображением, а которое зарегистрировано. Процесс регистрации (привязки) подразумевает под собой определенные действия по ориентированию изображений конкретным образом в той или иной системе координат . Именно такая возможность считается главной особенностью ГИС в отличие от других программ.

Она обладает и специальными инструментами, которые позволяют обычную карту сделать реальной моделью существующей поверхности. Так в определенный момент пришла идея карту совместить с информацией, то есть карта не сама по себе, а она обладает специальными атрибутами (описательными характеристиками), которые являются непространственными. Соотнесение пространственной информации с непространственной, увязка в единую систему и создание инструментов анализа привело к появлению ГИС конструкций. Совмещение позиционной и непозиционной информаций можно считать главным ноу-хау ГИС построений.

Структура геоинформационной системы

Геоинформационная конструкции состоит из четырех составных частей:

• Первая часть подразумевает под собой сбор данных и материалов из всевозможных первоисточников информации; существуют позиционные (с координатной привязкой) и непозиционные (описательные, в атрибутивных таблицах) первоисточники;
• Вторая часть состоит из выборки необходимых данных и ее хранения на компьютерных носителях;
• Третья часть технологическая, которая служит для систематизации, описания, сравнения, выделения, и главное анализа данных различными способами;
• Четвертая часть результирующая, с выводами окончательных результатов в требуемых формах в соответствии с техническими заданиями.

Возможности, возникающие при работе в ГИС

В процессе работы с геоинформационными системами можно сделать вывод о том, что они позволяют давать быстрые ответы на многие вопросы и принимать оптимальные решения в различных сферах деятельности человека, а именно:

• что находится в определенных районах местоположения?
• Где находится конкретный объект?
• Оценивать динамику изменений во времени, пространстве, объемах и так далее;
• какие пространственные структуры существуют?
• Позволяют осуществлять моделирование с конкретными техническими проектными условиями (например, картограмма земляных масс)

Основные функциональные возможности приложений ГИС состоят в следующем:

• Регистрации геоизображений;
• Создание новых геоизображений (векторизацмя);
• Создание баз данных и ихстатистическая обработка;
• Анализ и обработка пространственных данных (геоанализ);
• Анализ непространственных (атрибутивных) данных;
• Визуализация и картографирование;
• Хранение данных.

Виды геоинформационного строительства

Следует выделить возможности классифицировать ГИС по разным критериям:

• По территориальному признаку (глобальные, национальные, региональные, территориальные, местные)
• По тематическому признаку (геологические, сельскохозяйственные, лесные, метеорологические, городские и другие)
• По функциональным признакам (многомасштабные, пространственно-временные)

Перспективы развития геоинформационных конструкций

В настоящее время перспективными направлениями развития геоинформационного порядка считаются:

• данные дистанционного зондирования земли (все, что получаем с космических мультиспектральных снимков различного диапазона, радиоданных искусственных спутников земли);
• глобальное позиционирование (GPS технологии) с ГИС-приложениями в коммуникационном пространстве;
• интернет и геоинформационные системы (хранение информации в сети по технологии «облако», поисковые системы, другие порталы);
• ГИС телевидение;
• ГИС2 (ГИС изучающие сами себя).

Стоит только начать работать с геоинформационными системами (ГИС), как приходит понимание их незаменимости в работе любого руководителя или сотрудника организации, имеющего дело с географически распределенными данными.

Год назад передо мною возникла задача нанести на карту для совместной работы несколько сот объектов, раскиданных по муниципальному району. Поэтому изначально искал веб-сервис, позволяющий отобразить мои данные на карте в Интернет, но позже изменил подход – оказалось, что полезные возможности от визуализации данных на карте возрастают на порядок, если использовать веб-сервисы совместно с десктопными решениями.

Тогда я наше время для некоторого углубления в предмет и изучения рынка, проанализировал различные платные и бесплатные ГИС, и выяснил, что знакомые геодезисты и специалисты, работающие в сфере градостроительной деятельности, предпочитают ГИС «ИнГЕО» (тот же AutoCAD, только заточенный под создание информационной системы обеспечения градостроительной деятельности). Другая часть ГИС-пользователей устанавливает на свои компьютеры MapInfo.

Но тут оказалось, что менее искушенные товарищи радуются бесплатному (Open Source) решению QGIS, которое с их слов закрывает нужды широкого круга специалистов, от руководителей экономической безопасности и директоров строительных компаний до геодезистов. Причем, закрывает не хуже по отношении к названным выше коммерческим ГИС, чем LibreOffice нужды пользователей Microsoft Word - вопрос исключительно в привычке.

Так QGIS стал для меня персональным открытием года. И если сначала с недоверием отнесся к утверждению своего знакомого, что QGIS быстро вытесняет дорогостоящие профессиональные ГИС, то теперь полагаю, что такое утверждение имеет право на жизнь.

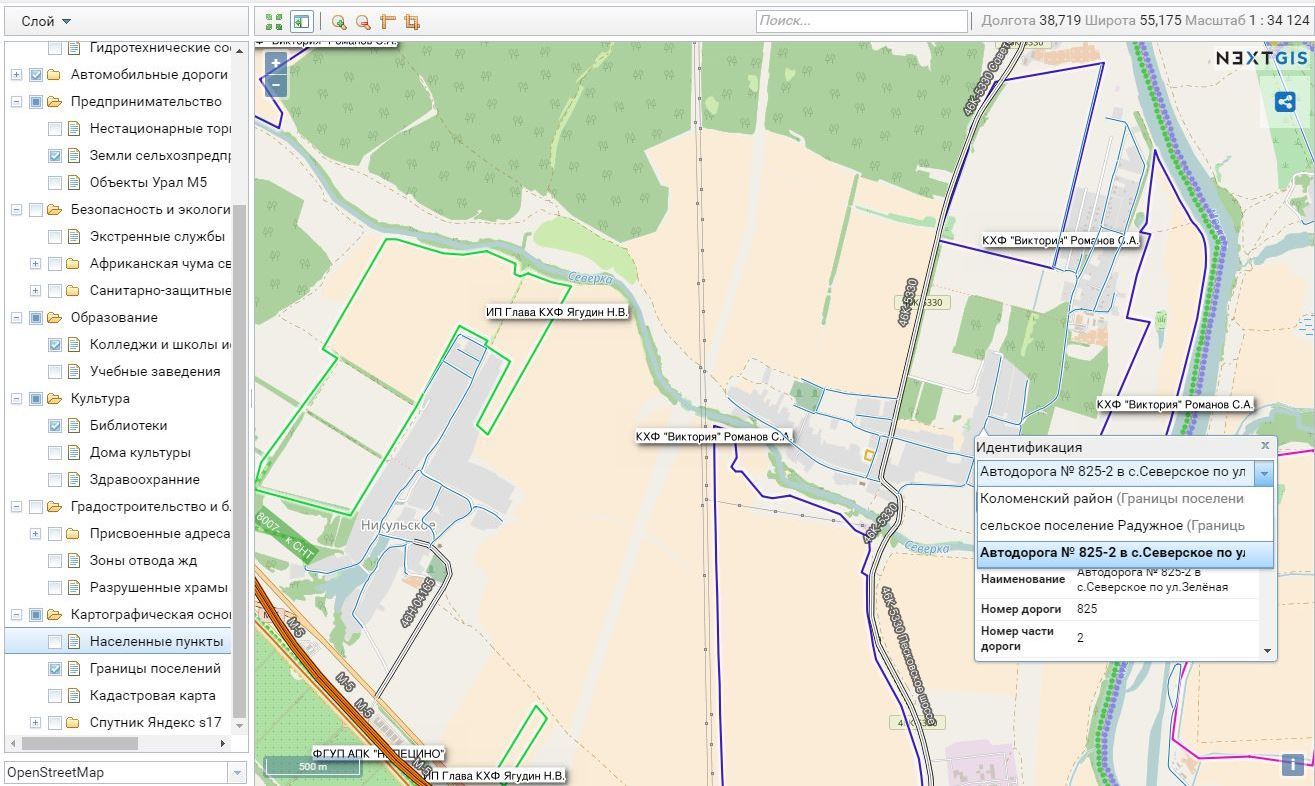

На скриншоте ниже показан пример данных, обработанных нами в QGIS и выложенных на бесплатный облачный веб-сервис NextGIS.com для совместной работы. С NextGIS.com мы познакомимся ниже.

Со временем информация в ГИС накапливается, появляется возможность одним нажатием кнопки отображать комбинации слоев карт с казавшейся когда-то несвязанной тематикой и делать открытия, которые ранее не были очевидными.

Геоинформационная система QGIS

QGIS – это свободная бесплатная десктопная географическая информационная система с открытым кодом. С ее помощью можно создавать, редактировать, визуализировать, анализировать и публиковать геопространственную информацию в Windows, Mac, Linux, BSD (а вскоре и на Android). Система хорошо документирована на русском языке, плюс у нее обширное русскоязычное сообщество пользователей и разработчиков.

Функциональность QGIS определяется большим количеством устанавливаемых расширений, загружаемых через меню «Управление модулями». Можно найти модули под самые разнообразные задачи, от геокодинга, до упрощения геометрии, интеграции с картографическими веб-сервисами и 3D-моделирования ландшафта.

Задача настоящей статьи – дать общее представление о возможностях QGIS. Как то или иное исполнить на практике – предлагаю гуглить и сразу пробовать по ходу статьи. Интерфейс приложения дружественен и понятен новичку, особенно если иметь представление об общих принципах работы ГИС которым во многом посвящена эта статья.

Файл проекта и файлы слоев QGIS

В зависимости от типа слоя объектами, которые могут быть разнесены по карте, являются растровые объекты (изображения, например, куски спутниковых снимков) или векторные данные, которые описываются координатам вершин. Существуют три основных типа векторных объектов:

• точки;
• линии, в том числе ломаные;
• полигоны (замкнутые линии площадных объектов).

В простейшем варианте пользователь создает свои слои в табличных файлах с расширением «.shp» (от англ. Shape – форма, облик) – родном формате QGIS. Один слой (таблица) содержится в одном файле.shp. Если необходимо передать кому-то картографическую информацию для дальнейшей работы, то можно отправить один файл «.shp», хотя во многих случаях целесообразнее запаковать в архив и передать всю папку проекта.

Как уже было сказано, для хранения геометрии отводится отдельное поле в таблице слоя. Если его нет в источнике (файле, базе данных, внешнем приложении), то QGIS поможет его создать. Это значит, что можно, например, присоединить в проект выгруженный из Microsoft Excel файл с адресами контрагентов в формате CSV, создать в нем поля геометрии или конвертировать в полноценный слой «.shp» для отображения этих адресов на карте.

QGIS позволяет присоединять в проект файлы таблиц слоев во множестве форматов, например MapInfo, ArcGIS или даже CSV, но как правило, после присоединения я их сразу конвертирую в формат QGIS (.shp), так как при этом появляются дополнительные возможности, особенно в части стилизации. Иногда присоединенные файлы слоев имеют неверную кодировку текста. В этом случае правильную можно выбрать в свойствах слоя.

Поскольку файлы не импортируются, а присоединяются в проект, то изменения, которые вносятся в строки таблицы будут сохраняться в эти же самые файлы. То есть, они станут видны во всех приложениях, использующих эту таблицу, и наоборот.

Что немного сбивает с толку новичка? Загруженные в проект слои по умолчанию защищены от записи и не редактируются, на них нельзя наносить новые объекты, передвигать их, изменять атрибуты и добавлять поля в таблице. Для всего этого необходимо выделить нужный слой и нажать кнопку редактирования. После этого станут доступны соответствующие другие кнопки и опции.

Не забывайте, что ваши правки распространяются на выделенный слой и если вы переключились на другой - прежний хотя и останется в режиме редактирования, но нанести на карту новый объект у вас не получится до тех пор, пока вы не выберите редактируемый слой вновь. Излишне напоминать, что надо периодически сохранять изменения редактируемого слоя (или целиком проекта), чтобы их не потерять.

Стили

Стиль устанавливается для каждой таблицы. Самое простое, что описывает стиль – это цвета, маркеры и изображения, используемые для отображения объектов таблицы на карте, форматирование и расположение подписей и поля таблицы из которых эти подписи формируются, масштаб при котором отображается слой или подписи. В том числе, с помощью стиля можно легко поставить оформление слоя на карте в зависимость от каких-нибудь полей этой или связанных таблиц. Например, отображать должников и кредиторов на карте разными символами.

Кроме того, можно настроить действия, которые производятся, например, при нажатии на маркер объекта на карте. Если вы желаете щелчком мыши по карте переходить на страницу объекта в закрытой корпоративной сети или запустить некое приложение для обработки объекта – нет проблем.

Использование слоев из публичных источников

Принципиальная разница между протоколами WMS и WFS заключается в следующем:

• WMS - передает картографическую информацию в виде готовых изображений (растров), привязанных к координатам.
• WFS - позволяет запрашивать и при наличии полномочий редактировать на карте векторные пространственные данные, такие как дороги, береговые линии, земельные участки и т.д.

После установки модуля откройте в его настройках вкладку «Загрузить сервисы» и нажмите кнопку «Получить источники данных». Вам станут доступны публичная кадастровая карта, фотопланы от Google и Yandex, лицензионно чистая и, на мой взгляд, наиболее подробная из доступных карт OpenStreetMap (она же OSM), а также еще десятки полезных слоев, которые можно разместить в своем проекте.

Кроме того, некоторые сервисы предоставляют полезную информацию для автоматического анализа. Например, из OSM можно получить все региональные и федеральные дороги на карте с номерами, типами дорог, покрытием и т.д.

Геокодинг

Теперь с помощью того же модуля используем процедуру геокодинга, указываем таблицу слоя и ее поле с адресами, выбираем поставщика услуги. Мой выбор Yandex, поскольку он справляется с адресами на русском языке лучше всех.

Итак, запускаем процедуру геокодинга, ждем в среднем по секунде на каждый из обрабатываемых объектов и получаем всех их, раскиданными по карте.

Системы координат

В школе мы изучали только географические (WGS-84), представляющие точку на карте в виде градусов, минут, секунд широты и долготы. Однако в геоинформационных системах географические координаты хранятся в градусах и их десятичных долях, а минуты и секунды не используются (например, описание точки с координатами 45°34′55″ северной широты и 15°30′0″ западной долготы будут выглядеть так: 45.581944°, -15.5°).

Нередки случаи, когда из сторонних источников вы получаете слои, поля геометрии которых используют одну из прямоугольных систем координат. Прямоугольные системы активно используют геодезисты и проектировщики - это, так называемые, местные системы координат (МСК). Прямоугольные системы координат предполагают, что земля плоская и все измерения по осям абсцисс и ординат проводятся от конкретной нулевой точки в километрах от нее.

Зачем их так много? Дело в том, что допущение о плоской планете не позволяет использовать одну местную систему координат по всей Земле, так как уже через несколько сотен километров погрешность становится ощутимой. Зато они незаменимы в случае, когда требуется высокая точность на территории, ограниченной несколькими градусами широты и долготы. Так в Московской области геодезистами используются системы МСК-50 зоны 1 или 2.

QGIS позволяет выбрать систему координат для каждого слоя. То есть в одном проекте могут быть слои с разными системами координат, и они легко конвертируются из одной системы в другую – достаточно сохранить слой в shp-файл или базу данных, выбрав в качестве параметра новую систему. Кроме того в QGIS можно настроить систему координат в которую будут переводиться все слои проекта при их отображении на экране, а также системы которые будет устанавливаться по умолчанию для новых проектов и слоев в текущем проекте.

Информация о системе координат хранится вместе с таблицей в shp-файле QGIS, и передавая кому-либо файл слоя вместе с ним вы передаете соответствующие настройки. В других источниках слоев, включаемых в проект, информация о системе координат может отсутствовать. Поэтому, если вы получили от кого-либо слой с информацией, которая почему-то не отображается на карте, сделайте следующее – откройте таблицу объектов этого слоя, выделите любую строку и нажмите кнопку перехода к объекту. Если на экране отобразилась Африка или мировой океан, значит, QGIS систему координат распознал неправильно. Уточните у тех, от кого получен источник (файл), в какой системе координат хранятся данные, и установите ее для слоя в QGIS.

Если нужной системы координат нет в QGIS, то ее можно ввести самому (Пользовательская система координат). Для этого надо знать строку настроек. Google вам в помощь - попытайтесь использовать запрос с наименованием искомой системы плюс, например, «пользовательская система координат QGIS».

Для чего еще это может понадобиться? Пользователи публичной кадастровой карты хорошо знают о проблеме сдвига слоев кадастра относительно спутниковой подложки. Она сбивает с толку, мешает визуально оценивать границы земельных участков. Аналогичную картину мы видим при добавлении слоя публичной кадастровой карты в QGIS вместе со снимками Yandex или Google.

Чтобы исправить ситуацию я создал в QGIS собственную пользовательскую систему координат со следующими параметрами, подобранными эмпирическим путем, и установил ее для слоев кадастровой карты:

Proj=merc +a=6378137 +b=6378137 +lat_ts=0.0 +lon_0=0.0 +x_0=-11.0 +y_0=-6 +k=1.0 +units=m +nadgrids=@null +wktext +no_defs
В результате проблема снята.

Немножко высшего пилотажа

Надо только добавить поле геометрии, и в этом QGIS поможет. Не забудьте установить в базе данных права на редактирование таблицы пользователю, получающему к ней доступ из QGIS. Информация, внесенная в QGIS, будет храниться в базе данных, а при изменении в базе данных сторонними управленческими приложениями, сразу же отображаться в QGIS.

Второе. Если нет желания давать прямой доступ к изменениям в базе или другом источнике данных (например файле CSV), но хочется оперативно получать информацию на карте, то есть эффективный способ и для этого.

Например, у нас есть информация об арендаторах нашего имущества в базе данных 1С, мы желаем показывать арендаторов на карте, выделять разными цветами должников по арендной плате и выводить рядом их сумму долга или какой-нибудь график с тенденцией погашения.

Нужно, в точности как это делаем с обычными слоями, присоединить таблицы базы данных с интересующей нас информацией (например, о динамике задолженности, должнике, объектах недвижимости и т.д.) в проект QGIS с правами на чтение. Поскольку присоединенные таблицы изначально не имеют геометрии, и мы не даем QGIS возможности ее создавать и изменять, то, понятно, надо как-то по-другому дать ГИС отсутствующую информацию о месторасположении имущества.

Для этого создаем слой.shp, располагаем на нем объекты, занося в один из атрибутов уникальные номера, соответствующие идентификаторам этих объектов в 1С. То-есть в обеих таблицах должны быть поля с одинаковыми идентифицирующими данными по которым их можно связать между собой. Настраиваем в свойствах слоя.shp соответствующие связи. В результате мы не меняем из QGIS данные 1С, но их изменение со стороны 1С сразу влияет на отображение объектов и сопутствующей информации на карте в QGIS. Осталось настроить свойства слоя карты для красивого отображения информации и наслаждаться результатом в реальном времени.

Третье. Отображать данные на карте в QGIS можно не только точками, линиями и полигонами с надписями, но и диаграммами, формируемыми автоматически на основе представленных данных.

Четвертое. Можно получать из QGIS аналитику в виде таблиц и итоговых данных, рассчитанных с учетом геопространственной информации. Например, имея таблицу населенных пунктов с количеством жителей в каждом и таблицу дорог из OSM, быстро подсчитать население, проживающее на расстоянии более 3 километров от региональных и федеральных автодорог.

NextGIS.com

Исходники проекта доступны на github . Так что если есть желание развернуть веб-сервис самостоятельно - нет проблем. Однако условия, которые предлагает команда NextGIS для доступа к своем облаку, без сомнения заслуживают внимания даже самых прижимистых пользователей.

Создать свою собственную веб-ГИС в облаке NextGIS можно бесплатно. Вы получите доменное имя в формате вашеимя.nextgis.com и можете почти без ограничений использовать все предоставляемые ими вкусности. Самое то, чтобы начать знакомиться с решением и использовать его на практике. Главное ограничение бесплатной подписки – невозможность ограничить доступ на чтение к информации. Любой может видеть то, что размещено вами.

Уже с бесплатной подпиской вы можете создавать сколько угодно веб-карт с произвольными настройками, компоновкой и стилями загруженных вами слоев, а также рассматривать, анализировать карты на рабочем компьютере и, в комплекте с NextGIS Mobile, собирать данные в поле, размещая их сразу в облако. Можно встраивать карты в веб-сайты или смотреть на сервисе.

Платная подписка снижает ограничения, в том числе по количеству пользователей, редактирующих слои (изначально один пользователь), разграничению их прав. Какие-то слои можно показать всем, а права доступа к другим ограничить. Плюс предоставляется возможность использовать собственное доменное имя, например gis.моякомпания.ru и получить разнообразие преднастроенных подложек (в бесплатной подписке есть только карта OpenStreetMap).

Со слов представителя компании сейчас условия подписки меняются. Ориентироваться нужно на информацию, размещенную на сайте сервиса по адресу nextgis.ru/pricing . Ранее платный тариф был единым и составлял 3000 руб.в месяц. Теперь платная подписка стоит от 600 рублей. Обещают, что за те же 3000 руб. в месяц клиент будет получать полный и актуальный комплекс программного обеспечения и сервисов, как и раньше.

Интеграция QGIS и NextGIS.com

• зайти в QGIS в свойства слоя и из них сохранить стиль в файл;
• сохранить файл слоя в системе координат WGS 84 (EPSG:3857).

• войти в свой аккаунт на своем сайте в облаке NextGIS.com,
• создать новый слой через опцию «Создать ресурс - Векторный слой» и во вкладке «Векторный слой» загрузить файл с расширением.shp.

После сохранения ресурса в его настройках появится возможность загружать файлы стилей слоев. К каждому слою с данными можно сохранить несколько разных файлов стилей, которые по-разному будут отображать данные на веб-карте.

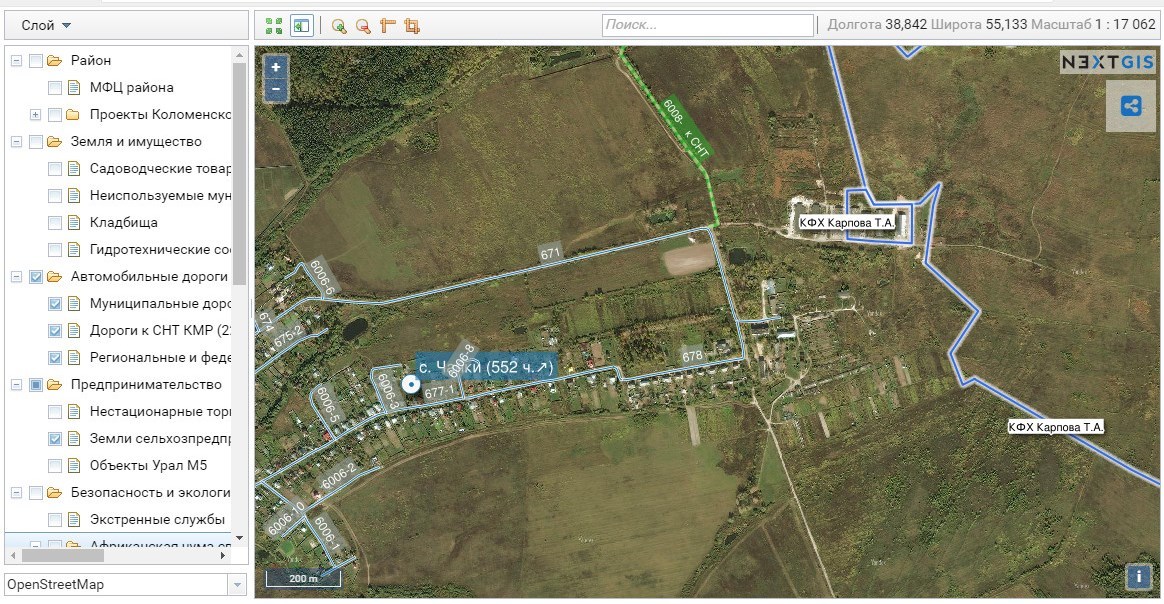

Наконец, настало время разместить слой на карте. Для этого откройте главную страницу своего сайта. Среди перечисленных объектов основной группы ресурсов будет как минимум одна существующая веб-карта. Войдите в ее настройки и выберите вкладку «Слои». Нажмите «Добавить слой» и отыщите в открывшейся таблице ваш слой и под ним стиль, в котором хотите, чтобы его данные отображались на Веб-карте. Нажмите «Сохранить» и «Веб-карта – Открыть». Слой перед вами на карте - включите его для отображения.

Действительно длинный путь, не так ли? Но есть маршрут, который решает все это и многое другое прямо из QGIS в несколько нажатий клавиш и которым пользуюсь я.

Модуль NextGIS Connect для QGIS

Поэтому есть второй способ более изящный, предназначенный для работы с уже созданными веб-картами. Для этого мы поднимаем из QGIS в облако NextGIS.com по одному новому или измененному слою:

• удаляем в окне NextGIS Connect слои, которые хотим поднять обновленными;
• выбираем в окне NextGIS Connect конечную папку ресурсов;
• выделяем слой в QGIS правой кнопкой мыши и в контекстном меню выбираем «NextGIS Connect – Импортировать выбранный слой». Выбранный слой копируется в облако вместе с его стилем;
• повторяем действия для всех слоев, которые хотим обновить на веб-карте;
• выделяем в окне NextGIS Connect карту на которой собираемся разместить слой и переходим на нее щелчком правой кнопки мыши через контекстное меню «Открыть в ВебГИС»;
• в открывшемся окне ресурса веб-карты на сайте нажимаем кнопку «Изменить», выбираем вкладку «Слои» и нажимаем кнопку «Добавить слой». Находим загруженные слои и добавляем на карту стили, размещенные под каждым из них. Нажимаем «Сохранить».

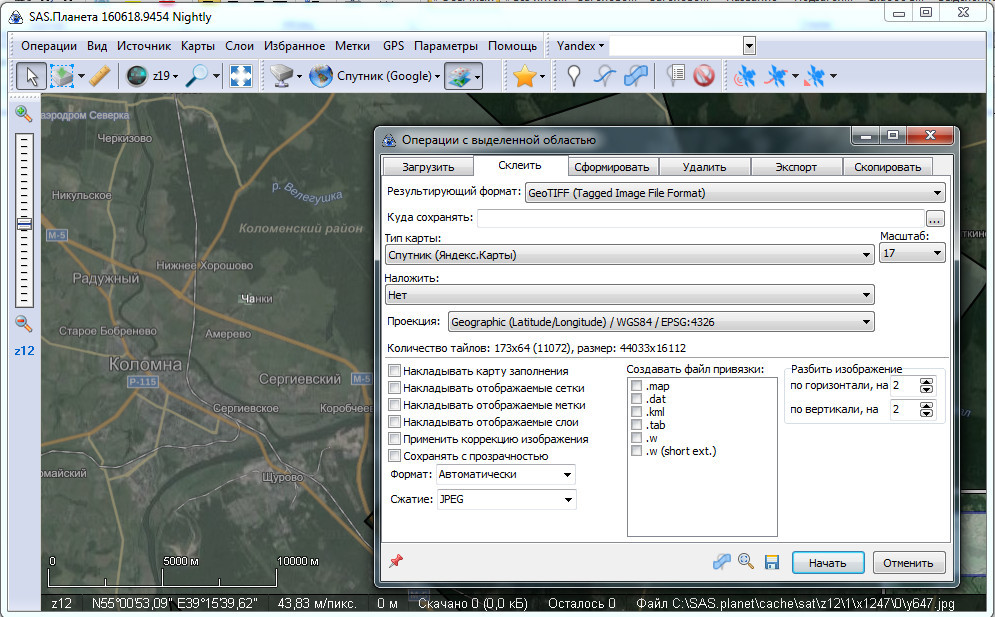

Растровые слои

Но со временем нужда в них появляется в следующих случаях если:

• на карте нужен более детализированный, чем доступные публично, фотографический план отдельного объекта или территории, который есть у вас в наличии
• вы работаете в дороге, при нестабильном доступе в Интернет или если вас досаждает длительная загрузка публичных снимков при каждом перемещении экрана;
• вы пользуетесь бесплатной версией NextGIS.com, а единственная подложка OpenStreetMap на ваших веб-картах вас не устраивает.

На что надо обратить внимание:

1. Предпочтительный формат файла для хранения растровых данных – GeoTIFF с компрессией JPEG. Он занимает мало места, единственный загружается на NextGIS.com и может содержать тайлы – маленькие разномасштабные изображения, эффективно и быстро открывающиеся на веб-карте при перемещении экрана. Все тайлы по умолчанию хранятся в одном файле, но этого монстра не надо каждый раз загружать себе на компьютер, из него будут выбираться строго необходимые куски-тайлы. Однако, если файл все равно слишком велик для вас или для загрузки на сервис веб-карты, то его можно разбить на части как это показано (2x2 куска, 4 файла) в указанных выше настройках.
2. В проект QGIS растровый слой можно поместить простым перетаскиванием. А если надо скрепить несколько частей, то можно использовать так называемый «виртуальный слой» или просто собрать все растровые слои в группу.
3. Максимальный масштаб для Yandex-Спутника равен 18. 17 достаточен для многих задач, а файл с тайлами уменьшается значительно.
4. При склейке в SAS.Planet в GeoTIFF-файле размещаются только тайлы указанного масштаба, и после прикрепления растрового слоя в проект QGIS в свойствах слоя рекомендуется выбрать опцию «Пирамиды». Растры высокого разрешения могут замедлить навигацию в QGIS. Создание копий данных низкого разрешения (пирамид) позволяет существенно повысить скорость, поскольку QGIS будет автоматически выбирать оптимальное разрешение в зависимости от текущего масштаба. Создайте пирамиды меньших размеров.

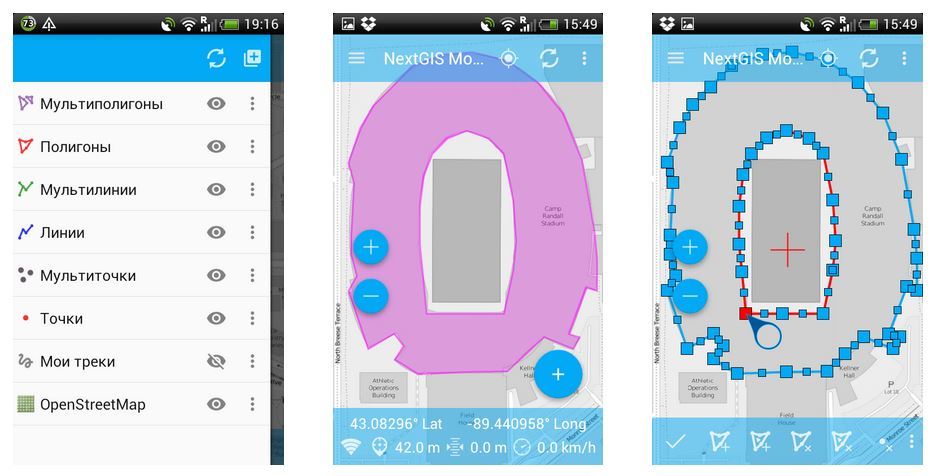

NextGIS Mobile

Для массового сбора информации достаточно просто создаются собственные формы, удобные для использования неподготовленными сотрудниками из приложения на телефоне или планшете.

Вместо заключения

К размещенным в облаке объектам слоя можно прикреплять на карте документы и фотографии. Их просмотр удобен и нагляден. Правда, если этот слой вам приходится периодически заменять новым из QGIS, то с удаленной версией исчезнет и вся наполненная вами красота. Альтернатива – работать в облаке не путем замены слоев из QGIS (через модуль NextGIS Connect или вручную), а опосредованно, например, опять же, через однажды настроенный слой, получающий информацию из базы данных Postgres.

В любом случае, связка QGIS, NextGIS.com и NextGIS Mobile является гибким и полезным инструментом, доступным каждому. Переход к работе с ГИС для решения прикладных задач с географически распределенными данными – увлекательная задача и усилия по изучению предмета окупаются возможностями, которые мы тем самым открываем перед собой.

В заключение для иллюстрации материалов статьи предлагаю вот это короткое видео.

Однозначное краткое определение этому явлению дать достаточно сложно. Географическая информационная система (ГИС) - это возможность нового взгляда на окружающий нас мир. Если обойтись без обобщений и образов, то ГИС - это современная компьютерная технология для картирования и анализа объектов реального мира, также событий, происходящих на нашей планете. Эта технология объединяет традиционные операции работы с базами данных, такими как запрос и статистический анализ, с преимуществами полноценной визуализации и географического (пространственного) анализа, которые предоставляет карта. Эти возможности отличают ГИС от других информационных систем и обеспечивают уникальные возможности для ее применения в широком спектре задач, связанных с анализом и прогнозом явлений и событий окружающего мира, с осмыслением и выделением главных факторов и причин, а также их возможных последствий, с планированием стратегических решений и текущих последствий предпринимаемых действий.

Создание карт и географический анализ не являются чем-то абсолютно новым. Однако технология ГИС предоставляет новый, более соответствующий современности, более эффективный, удобный и быстрый подход к анализу проблем и решению задач, стоящих перед человечеством в целом, и конкретной организацией или группой людей, в частности. Она автоматизирует процедуру анализа и прогноза. До начала применения ГИС лишь немногие обладали искусством обобщения и полноценного анализа географической информации с целью обоснованного принятия оптимальных решений, основанных на современных подходах и средствах.

В настоящее время ГИС - это многомиллионная индустрия, в которую вовлечены сотни тысяч людей во всем мире. ГИС изучают в школах, колледжах и университетах. Эту технологию применяют практически во всех сферах человеческой деятельности - будь то анализ таких глобальных проблем как перенаселение, загрязнение территории, сокращение лесных угодий, природные катастрофы, так и решение частных задач, таких как поиск наилучшего маршрута между пунктами, подбор оптимального расположения нового офиса, поиск дома по его адресу, прокладка трубопровода на местности, различные муниципальные задачи.

Составные части ГИС

Работающая ГИС включает в себя пять ключевых составляющих: аппаратные средства, программное обеспечение, данные, исполнители и методы.
Аппаратные средства. Это компьютер, на котором запущена ГИС. В настоящее время ГИС работают на различных типах компьютерных платформ, от централизованных серверов до отдельных или связанных сетью настольных компьютеров.

Программное обеспечение ГИС содержит функции и инструменты, необходимые для хранения, анализа и визуализации географической (пространственной) информации. Ключевыми компонентами программных продуктов являются: инструменты для ввода и оперирования географической информацией; система управления базой данных (DBMS или СУБД); инструменты поддержки пространственных запросов, анализа и визуализации (отображения); графический пользовательский интерфейс (GUI или ГИП) для легкого доступа к инструментам.

Данные. Это вероятно наиболее важный компонент ГИС. Данные о пространственном положении (географические данные) и связанные с ними табличные данные могут собираться и подготавливаться самим пользователем, либо приобретаться у поставщиков на коммерческой или другой основе. В процессе управления пространственными данными ГИС интегрирует пространственные данные с другими типами и источниками данных, а также может использовать СУБД, применяемые многими организациями для упорядочивания и поддержки имеющихся в их распоряжении данных.

Исполнители. Широкое применение технологии ГИС невозможно без людей, которые работают с программными продуктами и разрабатывают планы их использования при решении реальных задач. Пользователями ГИС могут быть как технические специалисты, разрабатывающие и поддерживающие систему, так и обычные сотрудники (конечные пользователи), которым ГИС помогает решать текущие каждодневные дела и проблемы.

Методы. Успешность и эффективность (в том числе экономическая) применения ГИС во многом зависит от правильно составленного плана и правил работы, которые составляются в соответствии со спецификой задач и работы каждой организации.

Как работает ГИС?

ГИС хранит информацию о реальном мире в виде набора тематических слоев, которые объединены на основе географического положения. Этот простой, но очень гибкий подход доказал свою ценность при решении разнообразных реальных задач: для отслеживания передвижения транспортных средств и материалов, детального отображения реальной обстановки и планируемых мероприятий, моделирования глобальной циркуляции атмосферы.

Любая географическая информация содержит сведения о пространственном положении, будь то привязка к географическим или другим координатам, или ссылки на адрес, почтовый индекс, избирательный округ или округ переписи населения, идентификатор земельного или лесного участка, название дороги и т.п. При использовании подобных ссылок для автоматического определения местоположения или местоположений объекта (объектов) применяется процедура, называемая геокодированием. С ее помощью можно быстро определить и посмотреть на карте где находится интересующий вас объект или явление, такие как дом, в котором проживает ваш знакомый или находится нужная вам организация, где произошло землетрясение или наводнение, по какому маршруту проще и быстрее добраться до нужного вам пункта или дома.

Векторная и растровая модели. ГИС может работать с двумя существенно отличающимися типами данных - векторными и растровыми. В векторной модели информация о точках, линиях и полигонах кодируется и хранится в виде набора координат X,Y. Местоположение точки (точечного объекта), например буровой скважины, описывается парой координат (X,Y). Линейные объекты, такие как дороги, реки или трубопроводы, сохраняются как наборы координат X,Y. Полигональные объекты, типа речных водосборов, земельных участков или областей обслуживания, хранятся в виде замкнутого набора координат. Векторная модель особенно удобна для описания дискретных объектов и меньше подходит для описания непрерывно меняющихся свойств, таких как типы почв или доступность объектов. Растровая модель оптимальна для работы с непрерывными свойствами. Растровое изображение представляет собой набор значений для отдельных элементарных составляющих (ячеек), оно подобно отсканированной карте или картинке. Обе модели имеют свои преимущества и недостатки. Современные ГИС могут работать как с векторными, так и с растровыми моделями.

Задачи, которые решает ГИС. ГИС общего назначения, в числе прочего, обычно выполняет пять процедур (задач) с данными: ввод, манипулирование, управление, запрос и анализ, визуализацию.

Ввод. Для использования в ГИС данные должны быть преобразованы в подходящий цифровой формат. Процесс преобразования данных с бумажных карт в компьютерные файлы называется оцифровкой. В современных ГИС этот процесс может быть автоматизирован с применением сканерной технологии, что особенно важно при выполнении крупных проектов, либо, при небольшом объеме работ, данные можно вводить с помощью дигитайзера. Многие данные уже переведены в форматы, напрямую воспринимаемые ГИС-пакетами.

Манипулирование. Часто для выполнения конкретного проекта имеющиеся данные нужно дополнительно видоизменить в соответствии с требованиями вашей системы. Например, географическая информация может быть в разных масштабах (осевые линии улиц имеются в масштабе 1: 100 000, границы округов переписи населения - в масштабе 1: 50 000, а жилые объекты - в масштабе 1: 10 000). Для совместной обработки и визуализации все данные удобнее представить в едином масштабе. ГИС-технология предоставляет разные способы манипулирования пространственными данными и выделения данных, нужных для конкретной задачи.

Управление. В небольших проектах географическая информация может храниться в виде обычных файлов. Но при увеличении объема информации и росте числа пользователей для хранения, структурирования и управления данными эффективнее применять системы управления базами данных (СУБД), то специальными компьютерными средствами для работы с интегрированными наборами данных (базами данных). В ГИС наиболее удобно использовать реляционную структуру, при которой данные хранятся в табличной форме. При этом для связывания таблиц применяются общие поля. Этот простой подход достаточно гибок и широко используется во многих, как ГИС, так и не ГИС приложениях.

Запрос и анализ. При наличии ГИС и географической информации Вы сможете получать ответы простые вопросы (Кто владелец данного земельного участка? На каком расстоянии друг от друга расположены эти объекты? Где расположена данная промзона?) и более сложные, требующие дополнительного анализа, запросы (Где есть места для строительства нового дома? Каков основный тип почв под еловыми лесами? Как повлияет на движение транспорта строительство новой дороги?). Запросы можно задавать как простым щелчком мышью на определенном объекте, так и с посредством развитых аналитических средств. С помощью ГИС можно выявлять и задавать шаблоны для поиска, проигрывать сценарии по типу “что будет, если…”. Современные ГИС имеют множество мощных инструментов для анализа, среди них наиболее значимы два: анализ близости и анализ наложения. Для проведения анализа близости объектов относительно друг друга в ГИС применяется процесс, называемый буферизацией. Он помогает ответить на вопросы типа: Сколько домов находится в пределах 100 м от этого водоема? Сколько покупателей живет не далее 1 км от данного магазина? Какова доля добытой нефти из скважин, находящихся в пределах 10 км от здания руководства данного НГДУ? Процесс наложения включает интеграцию данных, расположенных в разных тематических слоях. В простейшем случае это операция отображения, но при ряде аналитических операций данные из разных слоев объединяются физически. Наложение, или пространственное объединение, позволяет, например, интегрировать данные о почвах, уклоне, растительности и землевладении со ставками земельного налога.

Визуализация. Для многих типов пространственных операций конечным результатом является представление данных в виде карты или графика. Карта - это очень эффективный и информативный способ хранения, представления и передачи географической (имеющей пространственную привязку) информации. Раньше карты создавались на столетия. ГИС предоставляет новые удивительные инструменты, расширяющие и развивающие искусство и научные основы картографии. С ее помощью визуализация самих карт может быть легко дополнена отчетными документами, трехмерными изображениями, графиками и таблицами, фотографиями и другими средствами, например, мультимедийными.

Связанные технологии. ГИС тесно связана рядом других типов информационных систем. Ее основное отличие заключается в способности манипулировать и проводить анализ пространственных данных. Хотя и не существует единой общепринятой классификации информационных систем, приведенное ниже описание должно помочь дистанциировать ГИС от настольных картографических систем (desktop mapping), систем САПР (CAD), дистанционного зондирования (remote sensing), систем управления базами данных (СУБД или DBMS) и технологии глобального позиционирования (GPS).

Системы настольного картографирования используют картографическое представление для организации взаимодействия пользователя с данными. В таких системах все основано на картах, карта является базой данных. Большинство систем настольного картографирования имеет ограниченные возможности управления данными, пространственного анализа и настройки. Соответствующие пакеты работают на настольных компьютерах - PC, Macintosh и младших моделях UNIX рабочих станций.

Системы САПР способны чертежи проектов и планы зданий и инфраструктуры. Для объединения в единую структуру они используют набор компонентов с фиксированными параметрами. Они основываются на небольшом числе правил объединения компонентов и имеют весьма ограниченные аналитические функции. Некоторые системы САПР расширены до поддержки картографического представления данных, но, как правило, имеющиеся в них утилиты не позволяют эффективно управлять и анализировать большие базы пространственных данных.

Дистанционное зондирование и GPS. Методы дистанционного зондирования - это искусство и научное направление для проведения измерений земной поверхности с использованием сенсоров, таких как различные камеры на борту летательных аппаратов, приемники системы глобального позиционирования или других устройств. Эти датчики собирают данные в виде изображений и обеспечивают специализированные возможности обработки, анализа и визуализации полученных изображений. Ввиду отсутствия достаточно мощных средств управления данными и их анализа, соответствующие системы вряд ли можно отнести к настоящим ГИС.

Системы управления базами данных предназначены для хранения и управления всеми типами данных, включая географические (пространственные) данные. СУБД оптимизированы для подобных задач, поэтому во многие ГИС встроена поддержка СУБД. Эти системы не имеют сходных с ГИС инструментов для анализа и визуализации.

Что ГИС могут сделать для вас?

Делать пространственные запросы и проводить анализ. Способность ГИС проводить поиск в базах данных и осуществлять пространственные запросы позволила многим компаниях сэкономить миллионы долларов. ГИС помогает сократить время получения ответов на запросы клиентов; выявлять территории подходящие для требуемых мероприятий; выявлять взаимосвязи между различными параметрами (например, почвами, климатом и урожайностью с/х культур); выявлять места разрывов электросетей. Риэлторы используют ГИС для поиска, к примеру, всех домов на определенной территории, имеющих шиферные крыши, три комнаты и 10-метровые кухни, а затем выдать более подробное описание этих строений. Запрос может быть уточнен введением дополнительных параметров, например стоимостных. Можно получить список всех домов, находящих на определенном расстоянии от определенной магистрали, лесопаркового массива или места работы.

Улучшить интеграцию внутри организации. Многие применяющие ГИС организации обнаружили, что одно из основных ее преимуществ заключается в новых возможностях улучшения управления собственной организацией и ее ресурсами на основе географического объединения имеющихся данных и возможности их совместного использования и согласованной модификации разными подразделениями. Возможность совместного использования и постоянно наращиваемая и исправляемая разными структурными подразделениями база данных позволяет повысить эффективность работы как каждого подразделения, так и организации в целом. Так, компания, занимающаяся инженерными коммуникациями, может четко спланировать ремонтные или профилактические работы, начиная с получения полной информации и отображения на экране компьютера (или на бумажных копиях) соответствующих участков, например водопровода, и заканчивая автоматическим определением жителей, на которых эти работы повлияют, и уведомлением их о сроках предполагаемого отключения или перебоев с водоснабжением.

Принятие более обоснованных решений. ГИС, как и другие информационные технологии, подтверждает известную поговорку о том, что лучшая информированность помогает принять лучшее решение. Однако, ГИС - это не инструмент для выдачи решений, а средство, помогающее ускорить и повысить эффективность процедуры принятия решений, обеспечивающее ответы на запросы и функции анализа пространственных данных, представления результатов анализа в наглядном и удобном для восприятия виде. ГИС помогает, например, в решении таких задач, как предоставление разнообразной информации по запросам органов планирования, разрешение территориальных конфликтов, выбор оптимальных (с разных точек зрения и по разным критериям) мест для размещения объектов и т. д. Требуемая для принятия решений информация может быть представлена в лаконичной картографической форме с дополнительными текстовыми пояснениями, графиками и диаграммами. Наличие доступной для восприятия и обобщения информации позволяет ответственным работникам сосредоточить свои усилия на поиске решения, не тратя значительного времени на сбор и обмысливание доступных разнородных данных. Можно достаточно быстро рассмотреть несколько вариантов решения и выбрать наиболее эффектный и эффективный.

Создание карт. Картам в ГИС отведено особое место. Процесс создания карт в ГИС намного более прост и гибок, чем в традиционных методах ручного или автоматического картографирования. Он начинается с создания базы данных. В качестве источника получения исходных данных можно пользоваться и оцифровкой обычных бумажных карт. Основанные на ГИС картографические базы данных могут быть непрерывными (без деления на отдельные листы и регионы) и не связанными с конкретным масштабом. На основе таких баз данных можно создавать карты (в электронном виде или как твердые копии) на любую территорию, любого масштаба, с нужной нагрузкой, с ее выделением и отображением требуемыми символами. В любое время база данных может пополняться новыми данными (например, из других баз данных), а имеющиеся в ней данные можно корректировать по мере необходимости. В крупных организациях созданная топографическая база данных может использоваться в качестве основы другими отделами и подразделениями, при этом возможно быстрое копирование данных и их пересылка по локальным и глобальным сетям.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

«Санкт-Петербургский государственный политехнический университет»

ИНСТИТУТ МЕНЕДЖМЕНТА И ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ

(филиал) Санкт-Петербургского государственного политехнического университета в г. Череповце

(ИМИТ СПбГПУ)

Кафедра «Менеджмента»

Реферат на тему: «Геоинформационные системы»

Выполнил студент гр. 0.182 Ермушин Эдуард Николаевич

Преподаватель Шутикова

Череповец 2012

Введение

Географическая Информационная Система - или ГИС - это компьютерная система, позволяющая показывать данные на электронной карте. Карты, созданные с помощью ГИС, можно смело назвать картами нового поколения. На карты ГИС можно нанести не только географические, но и статистические, демографические, технические и многие другие виды данных и применять к ним разнообразные аналитические операции. ГИС обладает уникальной способностью выявлять скрытые взаимосвязи и тенденции, которые трудно или невозможно заметить, используя привычные бумажные карты. Мы видим новый, качественный, смысл наших данных, а не механический набор отдельных деталей.

Электронная карта, созданная в ГИС, поддерживается мощным арсеналом аналитических средств, богатым инструментарием создания и редактирования объектов, а также базами данных, специализированными устройствами сканирования, печати и другими техническими решениями, средствами Интернет - и даже космическими снимками и информацией со спутников.

Существуют виды деятельности, в которых карты - электронные, бумажные или хотя бы представляемые в уме - незаменимы. Ведь многие дела невозможно начать, не выяснив предварительно, ГДЕ находится точка приложения наших усилий. Даже в быту мы ежечасно и иногда даже ежеминутно работаем с информацией о географическом положении объектов; магазин, детский сад, метро, работа, школа. Пространственное мышление естественно для нашего сознания.

Вся информация, полученная благодаря использованию технологий ГИС, используются не специалистами-географами, а обычными людьми - учеными, бизнесменами, врачами, адвокатами, чиновниками, маркетологами, строителями, экологами - и даже домохозяйками, если не они желают зря тратить время на обход магазинов.

1. Сущность и основные понятие ГИС

Геоинформационные системы (также ГИС -- географическая информационная система) -- системы, предназначенные для сбора, хранения, анализа и графической визуализации пространственных данных и связанной с ними информации о представленных в ГИС объектах. Другими словами ГИС - современная компьютерная технология для картографирования и анализа объектов реального мира, происходящих и прогнозируемых событий и явлений. Научные, технические, технологические и прикладные аспекты проектирования, создания и использования ГИС изучаются геоинформатикой.

ГИС объединяет традиционные операции при работе с базами данных - запрос и статистический анализ - с преимуществами полноценной визуализации и географического (пространственного) анализа, которые предоставляет карта. Эта особенность дает уникальные возможности для применения ГИС в решении широкого спектра задач, связанных с анализом явлений и событий, прогнозированием их вероятных последствий, планированием стратегических решений.

Данные в геоинформационных системах хранятся в виде набора тематических слоев, которые объединены на основе их географического положения. Этот гибкий подход и возможность геоинформационных систем работать как с векторными, так и с растровыми моделями данных, эффективен при решении любых задач, касающихся пространственной информации.

Геоинформационные системы тесно связаны с другими информационными системами и используют их данные для анализа объектов.

ГИС отличают:

· развитые аналитические функции;

· возможность управлять большими объемами данных;

· инструменты для ввода, обработки и отображения пространственных данных.

П реимущества геоинформационных систем

· удобное для пользователя отображение пространственных данных. Картографирование пространственных данных, в том числе в трехмерном измерении, наиболее удобно для восприятия, что упрощает построение запросов и их последующий анализ.

· интеграция данных внутри организации. Геоинформационные системы объединяют данные, накопленные в различных подразделениях компании или даже в разных областях деятельности организаций целого региона. Коллективное использование накопленных данных и их интеграция в единый информационный массив дает существенные конкурентные преимущества и повышает эффективность эксплуатации геоинформационных систем.

· принятие обоснованных решений. Автоматизация процесса анализа и построения отчетов о любых явлениях, связанных с пространственными данными, помогает ускорить и повысить эффективность процедуры принятия решений.

· удобное средство для создания карт. Геоинформационные системы оптимизируют процесс расшифровки данных космических и аэросъемок и используют уже созданные планы местности, схемы, чертежи. ГИС существенно экономят временные ресурсы, автоматизируя процесс работы с картами, и создают трехмерные модели местности.

Операции, осуществляемые ГИС

· ввод данных. В геоинформационных системах автоматизирован процесс создания цифровых карт, что кардинально сокращает сроки технологического цикла.

· управление данными. Геоинформационные системы хранят пространственные и атрибутивные данные для их дальнейшего анализа и обработки.

· запрос и анализ данных. Геоинформационные системы выполняют запросы о свойствах объектов, расположенных на карте, и автоматизируют процесс сложного анализа, сопоставляя множество параметров для получения сведений или прогнозирования явлений.

· визуализация данных. Удобное представление данных непосредственно влияет на качество и скорость их анализа. Пространственные данные в геоинформационных системах предстают в виде интерактивных карт. Отчеты о состоянии объектов могут быть построены в виде графиков, диаграмм, трехмерных изображений.

Возможности ГИС

ГИС-система позволяет:

· определить какие объекты располагаются на заданной территории;

· определить местоположение объекта (пространственный анализ);

· дать анализ плотности распределения по территории како-то явления (например плотность расселения);

· определить временные изменения на определенной площади);

· смоделировать, что произойдет при внесении изменений в расположение объектов (например, если добавить новую дорогу).

Классификация ГИС

По территориальному охвату:

· глобальные ГИС;

· субконтинентальные ГИС;

· национальные ГИС;

· региональные ГИС;

· субрегиональные ГИС;

· локальные или местные ГИС.

По уровню управления:

· федеральные ГИС;

· региональные ГИС;

· муниципальные ГИС;

· корпоративные ГИС.

По функциональности:

· полнофункциональные;

· ГИС для просмотра данных;

· ГИС для ввода и обработки данных;

· специализированные ГИС.

По предметной области:

· картографические;

· геологические;

· городские или муниципальные ГИС;

· природоохранные ГИС и т. п.

Если помимо функциональных возможностей ГИС в системе присутствуют возможности цифровой обработки изображений, то такие системы называются интегрированными ГИС (ИГИС). Полимасштабные, или масштабно-независимые ГИС основаны на множественных, или полимасштабных представлениях пространственных объектов, обеспечивая графическое или картографическое воспроизведение данных на любом из избранных уровней масштабного ряда на основе единственного набора данных с наибольшим пространственным разрешением. Пространственно-временные ГИС оперируют пространственно-временными данными.

Области применения ГИС

· Управление земельными ресурсами, земельные кадастры. Для решения проблем, имеющих пространственную привязку и начали создавать ГИС. Типичные задачи -- составление кадастров, классификационных карт, определение площадей участков и границ между ними и т. д.

· Инвентаризация, учет, планирование размещения объектов распределенной производственной инфраструктуры и управление ими. Например, нефтегазодобывающие компании или компании, управляющие энергетической сетью, системой бензоколонок, магазинов и т. п.

· Проектирование, инженерные изыскания, планировка в строительстве, архитектуре. Такие ГИС позволяют решать полный комплекс задач по развитию территории, оптимизации инфраструктуры строящегося района, требующегося количества техники, сил и средств.

· Тематическое картографирование.

· Управление наземным, воздушным и водным транспортом. ГИС позволяет решать задачи управления движущимися объектами при условии выполнения заданной системы отношений между ними и неподвижными объектами. В любой момент можно узнать, где находится транспортное средство, рассчитать загрузку, оптимальную траекторию движения, время прибытия и т. п.

· Управление природными ресурсами, природоохранная деятельность и экология. ГИС помогает определить текущее состояние и запасы наблюдаемых ресурсов, моделирует процессы в природной среде, осуществляет экологический мониторинг местности.

· Геология, минерально-сырьевые ресурсы, горнодобывающая промышленность. ГИС осуществляет расчеты запасов полезных ископаемых по результатам проб (разведочное бурение, пробные шурфы) при известной модели процесса образования месторождения.

· Чрезвычайные ситуации. С помощью ГИС производится прогнозирование чрезвычайных ситуаций (пожаров, наводнений, землетрясений, селей, ураганов), расчет степени потенциальной опасности и принятие решений об оказании помощи, расчет требуемого количества сил и средств для ликвидации чрезвычайных ситуаций, расчет оптимальных маршрутов движения к месту бедствия, оценка нанесенного ущерба.

· Военное дело. Решение широкого круга специфических задач, связанных с расчетом зон видимости, оптимальных маршрутов движения по пересеченной местности с учетом противодействия и т. п.

· Сельское хозяйство. Прогнозирование урожайности и увеличения производства сельскохозяйственной продукции, оптимизация ее транспортировки и сбыта.

Структура ГИС

ГИС-система включает в себя пять ключевых составляющих:

· аппаратные средства. Это компьютер, на котором запущена ГИС. В настоящее время ГИС работают на различных типах компьютерных платформ, от централизованных серверов до отдельных или связанных сетью настольных компьютеров;

· программное обеспечение. Cодержит функции и инструменты, необходимые для хранения, анализа и визуализации географической информации. К таким программным продуктам относятся: инструменты для ввода и оперирования географической информацией; система управления базой данных (DBMS или СУБД); инструменты поддержки пространственных запросов, анализа и визуализации;

· данные. Данные о пространственном положении (географические данные) и связанные с ними табличные данные могут собираться и подготавливаться самим пользователем, либо приобретаться у поставщиков на коммерческой или другой основе. В процессе управления пространственными данными ГИС интегрирует пространственные данные с другими типами и источниками данных, а также может использовать СУБД, применяемые многими организациями для упорядочивания и поддержки имеющихся в их распоряжении данных;

· исполнители. Пользователями ГИС могут быть как технические специалисты, разрабатывающие и поддерживающие систему, так и обычные сотрудники, которым ГИС помогает решать текущие каждодневные дела и проблемы;

· методы.

2. История ГИС

Пионерский период (поздние 1950е -- ранние 1970е гг.)

Исследование принципиальных возможностей, пограничных областей знаний и технологий, наработка эмпирического опыта, первые крупные проекты и теоретические работы.

· Появление электронных вычислительных машин (ЭВМ) в 50-х годах.

· Появление цифрователей, плоттеров, графических дисплеев и других периферийных устройств в 60-х.

· Создание программных алгоритмов и процедур графического отображения информации на дисплеях и с помощью плоттеров.

· Создание формальных методов пространственного анализа.

· Создание программных средств управления базами данных.

Период государственных инициатив (нач. 1970е -- нач. 1980е гг.)

Государственная поддержка ГИС стимулировала развитие экспериментальных работ в области ГИС, основанных на использовании баз данных по уличным сетям:

· Автоматизированные системы навигации.

· Системы вывоза городских отходов и мусора.

· Движение транспортных средств в чрезвычайных ситуациях и т. д.

Период коммерческого развития (ранние 1980е -- настоящее время)

Широкий рынок разнообразных программных средств, развитие настольных ГИС, расширение области их применения за счет интеграции с базами непространственных данных, появление сетевых приложений, появление значительного числа непрофессиональных пользователей, системы, поддерживающие индивидуальные наборы данных на отдельных компьютерах, открывают путь системам, поддерживающим корпоративные и распределенные базы геоданных.

Пользовательский период (поздние 1980е -- настоящее время)

Повышенная конкуренция среди коммерческих производителей геоинформационных технологий услуг дает преимущества пользователям ГИС, доступность и «открытость» программных средств позволяет использовать и даже модифицировать программы, появление пользовательских «клубов», телеконференций, территориально разобщенных, но связанных единой тематикой пользовательских групп, возросшая потребность в геоданных, начало формирования мировой геоинформационной инфраструктуры.

ГИС в России

Наибольшее распространение в России имеют программные продукты ArcGIS и ArcView компании ESRI, семейство продуктов GeoMedia корпорации Intergraph и MapInfo Professional компании Pitney Bowes MapInfo. геоинформационный компьютерный электронный

Используются также другие программные продукты отечественной и зарубежной разработки: Bentley"s MicroStation, IndorGIS, STAR-APIC, Zulu, ДубльГИС и пр.

3. Перспективы ГИС

ГеоДизайн это эволюционный этап развития ГИС. Он очень важен для процесса планирования и развития территорий, особенно в сфере землепользования и охраны окружающей среды, но широко востребован и практически во всех других прикладных и научных областях. Например, эта методология будет широко использоваться в розничной торговле для открытия новых магазинов и закрытия старых, инженерами-строителями для размещения объектов инфраструктуры, таких как дороги, в наиболее подходящих местах, организациями, обслуживающими коммунальные сети, в сельском, лесном и водном хозяйствах, силовыми ведомствами, энергетическими компаниями, военными и многими другими. Такой подход в еще большей мере усилит значение ГИС, выводя его за рамки простого описания мира «каков он есть» в направлении разработки и реализации концепций создания будущего, интеграции географического (пространственного) мышления во все направлению нашей деятельности.

Будущее за ГИС-технологиями с элементами искусственного интеллекта на базе интеграции ГИС и экспертных систем. Преимущества такого симбиоза вполне очевидны: экспертная система будет содержать в себе знания эксперта в конкретной области и может использоваться как решающая или советующая система.

Современный статус новых компьютерных геотехнологий определяется крупными государственными программами, зарубежными инвестициями, направленными на широкое использование аэрофотоснимков и космических снимков, цифровых карт, визуализации баз данных.

Городская ГИС будущего будет позволять не только получать по запросу семантическую информацию об объектах на карте, но и прогнозировать развитие территории, позволять руководству города проигрывать варианты директивных решений, возможного строительства нового района города и т.п. При этом ГИС вместе с системой имитационного моделирования сможет показать градостроителям, как перераспределятся нагрузки в городских инженерных сетях, мощность транспортных потоков, как изменится цена объектов недвижимости в зависимости от проведения дополнительных магистралей или постройки нового торгового центра в том или ином районе.

Заключение

В данный момент ГИС системы являются одними из самых быстро развивающихся и интересных в плане коммерциализаций, с их удобным пользовательским интерфейсом и огромным количеством содержавшейся в них информации делают их незаменимыми при всё ускоряющемся мире.

На данный момент в России около 200 организации занимаются разработкой и внедрением ГИС систем, создание земельного кадастра позволит на основе его карт строить другие, предметно ориентированные карты и дополнять их соответствующим атрибутивным наполнением, что позволит нашим системам конкурировать с западными образцами.

При большем развитии мобильного доступа в сеть через различные устройства Гис системы с применением спутниковых снимков в купе с трехмерным моделированием позволят даже заурядному пользователю безо всяких проблем ориентироваться на любой местности и получать от данных систем всю нужную информацию просто задав вопрос.

Размещено на Allbest.ru

Подобные документы

Периоды развития геоинформационных систем. Множество цифровых данных о пространственных объектах. Преимущества растровой и векторной моделей. Функциональные возможности геоинформационных систем, определяемые архитектурным принципом их построения.

курсовая работа , добавлен 14.01.2016


Использование геоинформационных систем в здравоохранении. Создание ГИС-технологии изучения генетических процессов, происходящих в генофонде народов России. Характеристика и информационная безопасность мобильной геоинформационной системы "ArcPad".

курсовая работа , добавлен 04.03.2014


История развития географической информационной системы, ее сущность и задачи, основные ключевые составляющие. Характеристика векторной и растровой моделей информационных данных. Стоимость работ по созданию географической информационной системы.

презентация , добавлен 22.05.2009


Составные части географической информационной системы (ГИС). Задачи, которые решает ГИС. Системы настольного картографирования. Примеры электронных карт. Добавление фотографий на Google Maps, Google+, Яндекс.Фотки, Яндекс.Народная карта, Wikimapia.

курсовая работа , добавлен 18.06.2015


Совершенствование процессов обмена информацией между физическими и юридическими лицами в помощью сетей Internet и Intranet. История развития геоинформационных систем. Обработка кадастровой информации: анализ данных и моделирование, визуализация данных.

реферат , добавлен 22.05.2015


Развитие информационного бизнеса, электронной коммерции на основе Интернет. Описание предметной области, процессов и типичного хода событий при создании информационной системы виртуального предприятия. Калькуляция разработки электронной торговли.

курсовая работа , добавлен 22.05.2015


Оценка предметной области: концептуальные требования; выявление информационных объектов и связей между ними; построение базы данных. Описание входных и выходных данных информационной системы "Магазин компьютерной техники". Анализ диаграммы прецедентов.

курсовая работа , добавлен 13.04.2014


История развития операционных систем. Основные элементы современной компьютерной системы: процессор, сетевой интерфейс, оперативная память, диски, клавиатура, принтер, монитор. Аппаратное обеспечение, системные программы и приложения компьютерной системы.

презентация , добавлен 24.07.2013


Понятие геоинформационных систем, их основное предназначение. Анализ возможностей Microsoft Word, разработка пригласительного билета. Особенности создания формы базы данных "Библиотека". Возможности текстовых редакторов, использование электронных таблиц.

контрольная работа , добавлен 07.05.2012


Общее понятие геоинформационных систем. Характеристика основных видов приложений, которые имеют отношение к веб-картографии. Стандарты в веб-картографии. Качество публикуемых данных. Авторские права и правовые аспекты распространения и публикации данных.
