Виды, маркировка и характеристики литий─ионных аккумуляторов 18650

К нам на почту пришло довольно много вопросов от читателей насчёт литий─ионных аккумуляторов 18650. Поэтому было решено написать небольшой FAQ по этому типу литиевых батарей. Аккумуляторные элементы 18650 востребованы на современном рынке. Они используются в аккумуляторных батареях ноутбуков, различных фонарях, power bank, некоторых видах электроинструмента. В этой заметке рассмотрим основные вопросы, которые больше всего интересуют людей. А именно разновидности элементов 18650, вопросы, связанные с их маркировкой, защита, плюсы, минусы и цена.

Для начала стоит назвать основные типы аккумуляторов 18650, которые различаются по материалу катода. От этого во многом зависят такие свойства аккумуляторов, как ёмкость и максимально допустимый ток разряда.

• LiCoO 2 (литий─кобальтовые). Эти аккумуляторы самые распространённые и имеют самые большие значения ёмкости среди моделей, выполненных по технологии Li─Ion;
• LiMnO 2 или LiMn 2 O 4 или LiNiMnCoO 2 (группа литий─марганцевых). По своей ёмкости они проигрывают первой группе, но зато имеют высокий разрядный ток (5─7*С);
• LiFePO 4 (литий─феррофосфатные). Эти аккумуляторные элементы превосходят предыдущие по большинству параметров, но уступают по ёмкости и напряжению. Они имеют срок службы до 1 тысячи циклов заряд-разряд и набирают заряд меньше чем за 1 час.

Теперь в целом про аккумуляторы 18650. Это цилиндрические элементы по своей форме напоминающие батарейки форм-фактора АА («пальчиковые») и ААА («мизинчиковые»). Но по размерам 18650 превышают их. Длина составляет 66,5, диаметр ─ 18 миллиметров. Для сравнения, у пальчиковых эти величины равны 50 и 14 мм.

Выходное напряжение аккумулятора 18650 составляет 3,78 вольта. Ёмкость наиболее распространённых аккумуляторов лежит в пределах 2000─3200 мАч. Реже встречаются банки ёмкостью 1000, 1100, 1500 мАч.

Широкое применение аккумуляторы 18650 получили в устройствах, где требуется большая ёмкость. Это светодиодные фонари, аккумуляторные батареи ноутбуков, power bank для зарядки различных мобильных гаджетов и т. п.

Как расшифровать маркировку аккумуляторов 18650?

Давайте, разберём маркировку литий─ионных элементов 18650 на следующем примере: ICR18650-26F M.

Первая буква I говорит о том, что аккумулятор выполнен по литий─ионной технологии. Вторая буква обозначает материал катода. В нашем случае кобальт. Есть следующие варианты:

• C ─ кобальт;
• M ─ марганец;
• F ─ железофосфатный.

И в конце маркировки идёт обозначение ёмкости. В указанном примере ёмкость равна 2600 мАч. Но обычно концовка маркировки сильно отличается в зависимости от производителя. Тут практически у каждого может быть свой собственный вариант.

Защита аккумуляторов 18650

Согласно требованиям безопасности, напряжение литий─ионных аккумуляторов 18650 должно в процессе эксплуатации находиться в интервале 2,5─4,2 вольта. Чтобы обеспечить это требование, на некоторые аккумуляторы 18650 устанавливается защита. Он представляет собой небольшую печатную плату.

Эта плата припаивается к выводам элемента с помощью стальной или алюминиевой ленты. Как правило, крупными производителями в серийном производстве такие защищённые элементы не выпускаются. Они выпускают незащищенные элементы, которые используются в устройствах с контроллерами заряда-разряда. В качестве примера можно привести аккумуляторную батарею ноутбука или шуруповёрта.

Как правило, защищённые литий─ионные элементы 18650 делают небольшими партиями в Китае. К незащищенному аккумулятору припаивается плата защиты, и вся конструкция оборачивается в термозащитную плёнку. Покупая такой элемент, нужно учитывать, что его длина будет несколько больше (1,5─2 мм).

Защищённые аккумуляторы 18650 используются во всех устройствах, не имеющих контроллера заряда-разряда для литий─ионных элементов. Самый распространённый пример использования таких элементов – светодиодные фонари. Чтобы литиевые элементы в фонаре не высаживались в ноль, на них ставится защита.

Стоит учитывать, что установка защиты на литий─ионные 18650 увеличивает длину элемента. А когда их несколько штук, то эта прибавка суммируется. В результате набор таких элементов может просто не влезть в корпус фонаря или мешать закрытию крышки, как которой обычно сделан минусовой контакт.

Нужно помнить, что защита элемента 18650 не защитит устройство и батарейки от перегрева. Её роль – это контроль напряжения. Многие используют аккумуляторы 18650 в фонарях без защиты. Относительно безопасно это можно делать, если у вас в фонаре 1 элемент. Когда устанавливается несколько элементов, они обязательно должны быть с защитой.

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB . Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

• Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
• Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
• Минимальная рабочая температура -20 0 С. Зарядка при минусовой температуре не возможна.
• Максимальная температура +60 0 С. При более высокой температуре можно ожидать взрыва или загорания.
• Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

1. ICR – катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
2. IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
3. INR – катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
4. NCR – специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы — I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

• У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
• Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
• Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

• Источник энергии быстро разряжается.
• Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

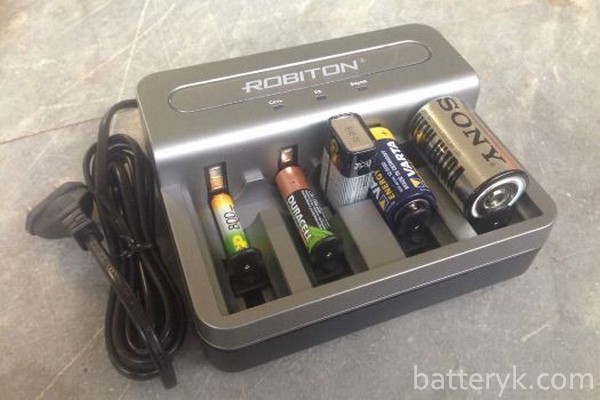

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.

Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.

Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.

Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650

Тест литий ионных элементов 18650

4800мАч, 5200мАч, 6800мАч, 8800мАч в одном LiIon 18650 аккумуляторе!?

4800мАч, 5200мАч, 6800мАч, 8800мАч. С такими "фантастическими" характеристиками продают аккумуляторные элементы 18650 в магазинах нашего города!
Появление на рынке аккумуляторных элементов таких мощных литий ионных аккумуляторных элементов 18650 не могло нас заинтересовать. Даже лидер по производству LiIion аккумуляторов Panasonic выпускающий NCR18650G емкостью в 3400мАч смотрится очень блекло рядом с ними. Мы решили провести тест и опубликовать полученные данные!
С помощью программно-аппаратного комплекса для тестирования аккумуляторных элементов мы можем эмулировать различные условия эксплуатации аккумуляторных элементов: заряжать, разряжать, различными токами и напряжениями.
Как и при тестировании батарей и мы проверили аккумуляторные элементы LiIon 18650 3,7V на количество отдаваемой энергии и её стоимости. Другими словами, мы выяснили какие элементы 18650 выгодно покупать, и у каких аккумуляторов 18650 электричество дешевле или дороже.
Тестирование всех элементов мы проводили по следующей схеме:
1. Заряд аккумуляторного элемента до напряжения 4,2 вольта.
2. Отдых элемента без нагрузки и без подачи напряжения в течение 5 минут.
3. Разряд элемента до напряжения 2,75 вольта током 0,5 ампера.

В разных розничных магазинах города Иркутска мы приобрели по 1 штуки каждой модели:*
- HANGLIANG 18650 6800mAh - Цена: 250 руб.
- BAILONG 18650 8800mAh - Цена: 380 руб.
- UITRAFLRC 18650 4800mAh - Цена: 250 руб.
- XBAL G 18650 8800mAh - Цена: 350 руб.

Для сравнения в экспрерименте были использованы :*
- - Цена: 225 руб.
- Китай ISR18650P 2200mAh - Цена: 280 руб.
- - Цена: 300 руб.
- SAMSUNG ICR18650-24E 2400mAh б/у - Цена: бесплатно по акции.

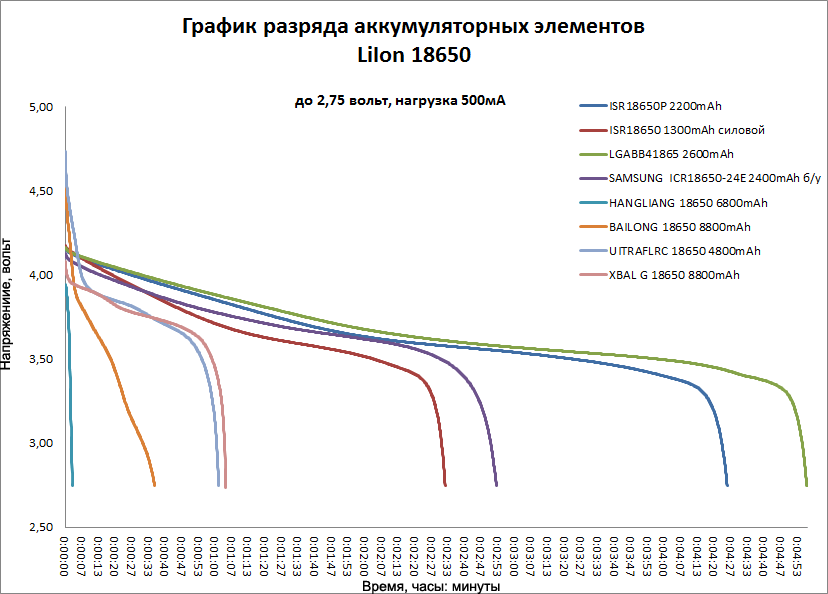

Результаты тестирования аккумуляторных элементов
LiIon 18650 3,7 вольта,
разряд до 2,75 вольт, нагрузка 500мА.

*указанные цены на момент написания статьи, июнь 20016 года.

После тестовое вскрытие

При тестировании мы обратили вниманние на малый вес элементов от HANGLIANG, BAILONG, UITRAFLRC и XBAL. В среднем вес одного элемента составил всего 25 грамм. Обычно элементы 18650 весят около 40-45 грамм.

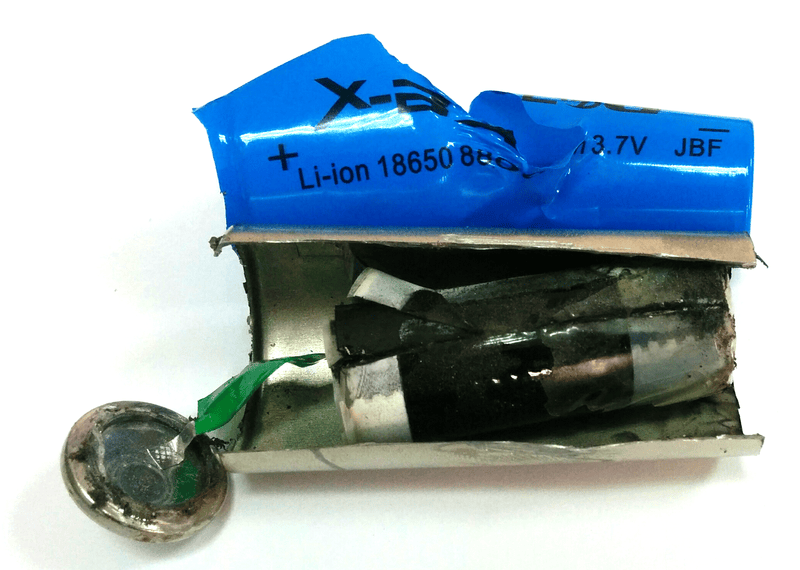

Один из элементов мы вскрыли. Примерно 1/4 часть аккумулятора была свободна. Намотка электрода не плотная, имеет межслойные зазоры.
Таким образом можно сделать вывод, что одним из признаков аккумулятора с фиктивной емкостью является легкий вес элемента при указанной на нем емкости более 2500-3000мАч.

Мы сталкиваемся с электричеством каждый день. Так сложилось, что все вокруг от лампочки до автомобиля использует электрическую энергию. Бытовые приборы, окружающие нас, подключены к сети 220 В. Но кроме них есть еще мобильные устройства, которые мы берем с собой на работу или в поездку. Эти приборы тоже нуждаются в электроэнергии.

Автономное питание для приборов или электроинструментов может обеспечить аккумулятор. Само название устройства говорит о его назначении накапливать (аккумулировать) электрический ток. Чем больше емкость батареи, тем дольше сможет работать потребитель. С каждым днем усовершенствуются технологии производства. Аккумуляторы 18650 становятся мощнее, дольше держат рабочее напряжение и сокращается время необходимое на зарядку.

Мы составили список лучших аккумуляторов 18650, основываясь на экспертных оценках специалистов и отзывах реальных покупателей. Наши рекомендации помогут вам сделать выбор, оптимальный требованиям и желаниям. На мировом рынке техники много конкурентов, но мы отобрали лучших производителей и рекомендуем обратить на них особое внимание:

1. ROBITON
2. Яркий ЛУЧ
3. Rexant
4. Samsung
5. Panasonic

* Цены действительны на момент публикации и могут изменяться без предварительного уведомления.

Аккумуляторы 18650: Для фонарей

Для фонарей / Емкость: 2000-3000 мАч / Емкость: до 2000 мАч / С защитой

Основные плюсы

• Литий-ионный аккумулятор большой емкости весом менее 42 грамм со встроенной защитой от перепадов тока во время зарядки устройства
• Маркировка на аккумуляторе «With Re/Discharging Protection Circuit» обозначает, что система защиты блокирует зарядный ток превышающий 4.25 В или менее 2.75 В для сохранения работоспособности аккумулятора
• Предназначен для установки в устройства, требующие большой емкости элементов питания, например светодиодные фонари большой мощности или аккумуляторные батареи в ноутбуках
• Элемент питания обладает большим КПД (около 90%), что говорит о его высокой энергоемкости и хороших эксплуатационных характеристиках
• Компактные размеры позволяют использовать аккумулятор для работы в небольших устройствах и приборах переносного или стационарного типа

Для фонарей / Емкость: 2000-3000 мАч / С защитой

Основные плюсы

• Защищенный аккумулятор, созданный на базе мощной оригинальной батареи Samsung для использования в устройствах с высоким энергопотреблением
• Литий-ионный элемент питания не обладает «эффектом памяти» и не теряет емкость при нарушении режима зарядки. Независимо от этих циклов, ток во время работы отдается полностью
• Батарея оборудована защитой от колебаний тока при перезаряде или переразряде, что предотвращает выход ее из строя и продляет срок эффективной эксплуатации
• Изготовлен со строгим соблюдением стандартов, поэтому точный диаметр элемента питания подходит для использования в электронных сигаретах, конструкция которых ограничивает допустимый размер батареи
• Благодаря электрохимической системе Li-ion, аккумуляторы такого типа не боятся частой подзарядки. Емкости батареи 2200 мАч (3.7 В) вполне достаточно для питания большинства устройств компактного размера

Показать все товары в категории «Для фонарей»

Аккумуляторы 18650: Для шуруповертов

Для фонарей / Для шуруповертов / Емкость: до 2000 мАч / С защитой

Основные плюсы

• Аккумулятор с номинальной мощностью 1100 мАч рабочим напряжением 3.2 В идеально подходит для светодиодных фонарей
• Инновационная технология Nanophosphate® обеспечивает устойчивую работу элемента питания независимо от изменений окружающей среды. Не требует охлаждения при перегреве и подогрева при экстремально низком температурном режиме
• Возможность эксплуатации в большом диапазоне от - 20 до + 60 и хранения от - 20 до + 45 градусов Цельсия значительно расширяет сферу применения аккумулятора
• Допускается быстрая зарядка в течение 12 минут, которая осуществляется высоким током 4 А
• Высокая степень безопасности эксплуатации батареи обеспечивается благодаря термической и химической стабильности устройства

Показать все товары в категории «Для шуруповертов»

Аккумуляторы 18650: Для павербанков

Для павербанков / Для фонарей / Емкость: 2000-3000 мАч / С защитой

Основные плюсы

• Аккумулятор с литий-ионной электрохимической системой для установки в фонарях или других устройствах с высоким энергопотреблением
• Встроенная защита от перепадов напряжения в циклах зарядки и разрядки предохраняет батарею от выхода из строя и продляет срок эксплуатации
• Не обладает негативным «эффектом памяти». Это исключает потерю емкости в случае нарушения правильного цикла зарядки и неполную разрядку в процессе работы
• Достаточно большая емкость 2800 мАч (3.7 В) обеспечивает продолжительный и эффективный срок службы приборов
• Компактные размеры батареи позволяют использовать ее в малогабаритных мобильных устройствах и облегчают хранение и транспортировку

Показать все товары в категории «Для павербанков»

Аккумуляторы 18650: Емкость: 2000-3000 мАч

Для фонарей / Емкость: 2000-3000 мАч / С защитой

Основные плюсы

• Защищенный литий-ионный аккумулятор емкостью 2600 мАч, созданный на основе Sanyo, 3.6 В
• Предназначен для использования в фонарях профессиональной серии YLP с одним элементом питания 18650, которые не комплектуются батареей и зарядным устройством
• Для повышения удобства использования аккумулятор снабжен платой для возможности зарядки, которая подключается через разъем micro-USB
• Встроенные индикаторы позволяют визуально контролировать зарядку батареи. Это может пригодиться при недостаточном освещении или его отсутствии
• Компактные размеры источника питания (диаметр 18.6 мм, длина 70 мм) облегчают хранение и транспортировку. Аккумулятор упакован в яркий блистер подарочного типа

Показать все товары в категории «Емкость: 2000-3000 мАч»

Аккумуляторы 18650: Емкость: свыше 3000 мАч

Для павербанков / Для шуруповертов / Емкость: свыше 3000 мАч / Под пайку

Основные плюсы

• Незащищенная литиевая батарея большой емкости, способная обеспечить высокий ток разряда при относительно небольших размерах
• Имеет достаточной большой срок службы. Аккумулятор уверенно выдерживает до 500 циклов зарядки и разрядки, прежде чем энергоемкость падает до 80% от номинала
• Для использования требует установки специальной платы (PCM), которая защищает батарею от перезаряда или переразряда и предохраняет от преждевременного выхода из строя
• При установке в устройства, имеющие встроенную функцию контроля состояния элементов питания (например, все фонари линейки Armytek), защитная плата (PCM) не ставится
• Аккумулятор требователен к токам зарядки и разрядки. Они не должны превышать 4.2 - 4.35 В (зарядка) и 2.5 - 2.7 В (разрядка). Не соблюдение этих условий приведет к отказу батареи

Для павербанков / Для шуруповертов / Емкость: свыше 3000 мАч / Под пайку

Основные плюсы

• Промышленная (незащищенная) литий-ионная батарея типоразмера 18650 емкостью 3400 мАч и номинальным напряжением 3.6 В
• Аккумуляторы имеют максимальную реальную емкость в формате 18650 и способность поддерживать высокий ток нагрузки без снижения напряжения
• Батареями этой модели комплектуется большинство топовых брендов ноутбуков. Благодаря наличию этих батарей (Battery Pack) устройства впоследствии способны работать в автономном режиме достаточно продолжительное время
• Особый химический состав аккумулятора препятствует возгоранию даже в случае повреждения элемента
• Обладает высоким КПД и продолжительным сроком службы до 500 циклов разрядки и зарядки, с потерей емкости всего до 80% от номинальной

Для фонарей / Емкость: свыше 3000 мАч / С защитой / Для шуруповертов

Основные плюсы

• Защищенная Li-ion батарея типоразмера 18650 с большой емкостью 3400 мАч и максимальным током разряда 6.8 А. Создана на базе оригинального аккумулятора Panasonic 3400мАч
• Не обладает негативным «эффектом памяти». Емкость разряда и заряда не зависит от остаточной емкости. Не требует четкого соблюдения циклов подзарядки
• Оборудован защитной платой, которая позволяет избегать колебаний тока при восстановлении емкости. Это продляет срок службы аккумулятора и предотвращает ее отказ
• Прекрасно подходит для комплектации батарей (Battery Pack) ноутбуков или электроинструментов
• Элемент питания с большим КПД и продолжительным сроком службы до 500 циклов восстановления. Это подтверждает его высокую энергоемкость и отличные эксплуатационные характеристики

Питание большинства видов мелкой бытовой техники осуществляется с помощью аккумуляторных батарей. Наиболее широкое распространение получила батарея типоразмера 18650. Если вам необходима батарейка в фонарик или для электронной сигареты, скорее всего, понадобится именно разновидность 18650 – Sanyo, например.

Типоразмер аккумуляторов 18650 – самый распространенный на отечественном и зарубежном рынке. Относятся они к Li-Ion аккумуляторам.

Всего существует три класса :

• LiCoO 2 или литий-кобальцевые;
• высокотоковые литий-марганцевые LiMnO 2 , LiMn 2 O 4 и LiNiMnCoO 2 ;
• LiFePO 4 – литий-феррофосфатные.

Каждый тип имеет свои преимущества и недостатки и предназначен для выполнения конкретных задач. LiCoO 2 некогда были самыми распространенными, они имеют самую высокую емкость среди других литий-ионных аккумуляторов. Высокотоковые по своей емкости уступают литий-кобальцевым. LiFePO 4 хороши по всем параметрам, однако недооценены рынком. Все обладают способностью держать заряд в течение продолжительного времени.

Рассмотрим, как следует расшифровывать цифровое обозначение 18650:

• первые две цифры (18 ) – диаметр ;
• следующая пара цифр (65 ) – длина ;
• последняя цифра (0 ) обозначает форму АКБ, в данном случае – цилиндр .

Каждый производитель АКБ имеет свою специфическую маркировку.

Рассмотрим собственные обозначения на примерах:

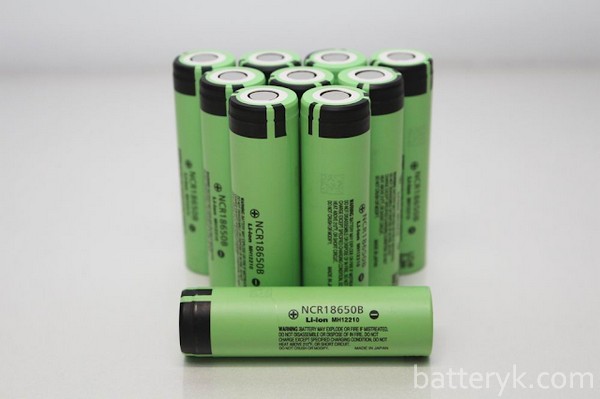

• Panasonic NCR18650В – разновидность кобальтовой химии, простыми словами – это батарейки II класса, но без использования Mn;

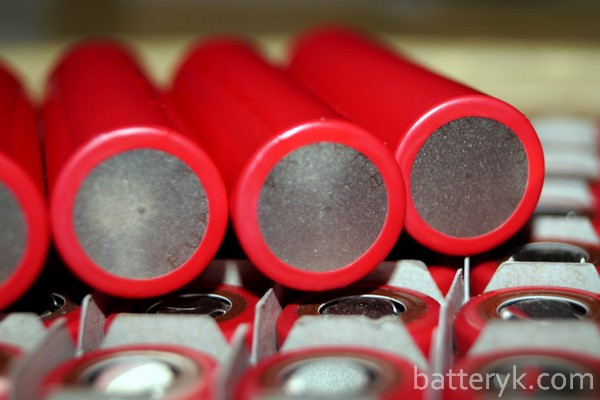

• Sanyo NCR18650 BF – в данном случае маркировка «BF» может означать химию, тип и емкость.

Где применяется

Данный вид аккумулятора широко используют в светодиодных фонарях, батареях ноутбуков, шуруповертах, переносных трубках стационарных телефонов, электронных сигаретах и даже электровелосипедах.

Как заряжать

Как зарядить данный бокс:

• Зарядку начинают с напряжением 0,05 В, а заканчивают, когда U поднимается до 4,2 В. Это допустимые параметры, наиболее безопасные для батарей.
• Можно производить зарядку аккумулятора при показателях тока заряда 0,5 А и 1 А. 0,5 А – оптимальный показатель, а при 1 А процесс зарядки будет протекать быстрее. Не рекомендуется ускорять процесс без особой надобности.
• Время зарядки не должно превышать трех часов , иначе существует высокий риск повреждения химической структуры АКБ. Исключение могут составлять те ситуации, когда устройство имеет систему контроля. В таком случае оно само определяет время зарядки.
• Крайне нежелательно допускать глубокий разряд 18650. В таком случае восстановить прежние параметры изделия очень сложно. Гораздо проще владельцу периодически подзарядить устройство в течение короткого периода времени.

Продавец-консультант ответит вам, сколько по времени примерно заряжается устройство. Это зависит от емкости батареи и ее изначального состояния.

Устройства для зарядки

Сегодня купить не составляет проблемы. В продаже имеется много приборов разной стоимости, но выбор зарядного устройства осуществляется не только исходя из бюджета. Следует обратить внимание и на разновидности аппарата.

• Одногнездовое зарядное устройство имеет уровень тока 1 ампер. Зачастую это наиболее бюджетный вариант. Он подойдет тем, кому не приходится заряжать аккумуляторы чаще, чем несколько раз в год.
• Зарядник с двумя гнездами применяется для элементов с уровнем напряжения до 4,2 В. При более высоком уровне напряжения аккумулятор выйдет из строя. Обычно такие приборы снабжены индикатором, контролирующим время зарядки.
• Существуют также универсальные приборы , с помощью которых можно заряжать не только литиевые аккумуляторы, но и никель-кадмиевые, а также боксы из нескольких устройств.

Качество зарядного устройства зависит от его стоимости. Более дорогие приборы имеют индикаторы, реле.

Те, кто имеет желание и обладает умением, могут сделать зарядку для литий-ионных аккумуляторов своими руками. Для этого нужно знать параметры зарядки АКБ, а также принцип работы электрической цепи.

Рассмотрим самый простой способ, справиться с которым под силу даже школьнику. Заменим профессиональную зарядку на старое зарядное устройство от «Нокии» или «Самсунга». Провода освобождают от оболочки, разъединяют на плюс и минус (плюсовой провод обычно красный, а минусовой – черный). К оголенным проводам крепят батарейку. Можно сделать это при помощи пластилина. Элемент присоединяют к компьютеру или сети, соблюдая полярность. Желательно следить за процессом. Понадобится около часа для того, чтобы зарядить АКБ таким образом.

Зная основные свойства и показатели тока и напряжения, несложно производить процесс зарядки без вреда для АКБ. Бережное отношение позволит изделию прослужить как можно дольше и эффективнее.
