Светодиод Сree ХM-L T6 – это полупроводниковый источник света, мощность которого определяет его востребованность и популярность среди прочих подобных изделий с момента его появления в 2011 году по настоящее время. Особенностями светодиодов данной серии являются:

• подложка зеленого цвета;
• высокая светоотдача;
• линза в форме полусферы.

Хорошие технические характеристики являются причиной популярности светодиодов данного типа. Они используются в качестве источника света при декорировании пространства и подсветки, в светотехнических приборах автотранспортной техники и при изготовлении переносных фонарей (фонариков).

Полные технические характеристики Cree XM-l T6

Кристалл светодиода Сree ХM-L выполнен в форме квадрата со сторонами 5,0 × 5,0 мм, который размещен на алюминиевой подложке толщиной 2,0 мм. Подложка выполнена в форме круга диаметром 20,0 мм или звезды, образующейся при помощи сделанных по ее окружности выемок.

Для источников света данной серии модификации Т6 технические характеристики, заявляемые компанией-производителем, соответствуют следующим значениям:

Данные показатели определены при температуре наружного воздуха +25˚С и номинальном рабочем токе 700 мА.

Для точной градации температуры света существуют стандарты цветности светодиодов. Так, для изделий серии Сree XML T6 компания-производитель ввела свой вариант стандартизации, основанный на стандарте ANSI С78.377А. Данный стандарт предполагает деление подобных изделий на 8 бинов, характеризующих отклонение в допустимых пределах в пространстве белого цвета и разделенных на 6 типов наборов.

Наборы маркируются следующим образом: 50, 51, 53, E1, E2 и E3. При этом все наборы имеют холодные оттенки белого цвета, за исключением набора Е3, у которого нейтральный тон свечения.

В указанных наборах светодиоды могут различаться по цветности, что обусловлено малыми размерами бинов и сложностью изготовления светодиодов в этих пределах.

Информация о том, светодиоды каких бинов входят в комплект поставки конкретного набора, отражается на маркировке набора в виде «Бин-кода» и «Кода комплекта поставки».

О компании

Производителем оригинальных светодиодов серии Сree XML T6 является американская компания «Cree Inc.», расположенная в штате Северная Каролина.

«Cree Inc.» специализируется на производстве полупроводниковой продукции и светодиодов.

Заводы компании размещены в США и Китае, на них работает более 3000 человек.

Капитализация компании составляет 7 миллиардов долларов.

Как выбрать фонарь с таким светодиодом: примеры моделей

Как уже было написано выше, светодиоды серии Сree XML T6 используются в качестве источника света в различных светотехнических приборах, а рядовому пользователю они знакомы по ручным фонарикам, используемым в бытовых целях.

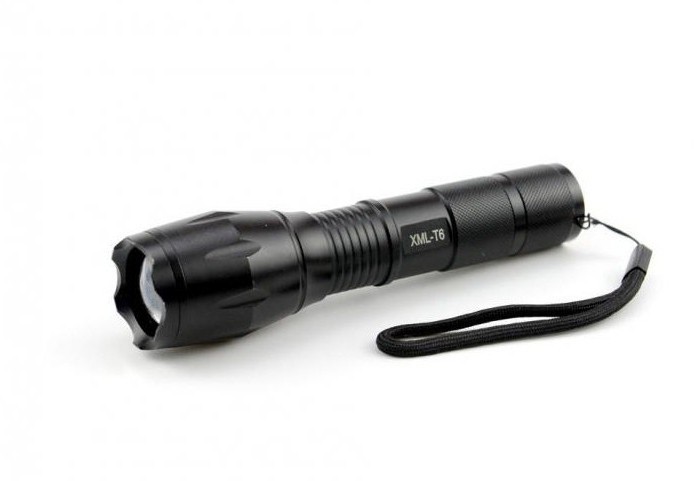

Фонарь UltraFire XML T6 – это надежный светотехнический прибор, основными особенностями которого являются:

• продолжительный режим использования (до 100 тысяч часов работы);
• фокусировка светового потока;
• питание от встраиваемого аккумулятора или батареек;
• 5 режимов работы: максимальная, средняя и слабая мощность, стробоскоп, режим «SOS».

При выборе серии Сree XML T6 критериями выбора являются такие показатели, как:

1. Технические характеристики – , расстояние излучаемого света, габариты и вес.
2. Емкость аккумулятора и возможность его зарядки, а также возможность использования батареек.
3. Срок эксплуатации фонаря.
4. Стойкость к внешним механическим воздействиям.
5. Водонепроницаемость.

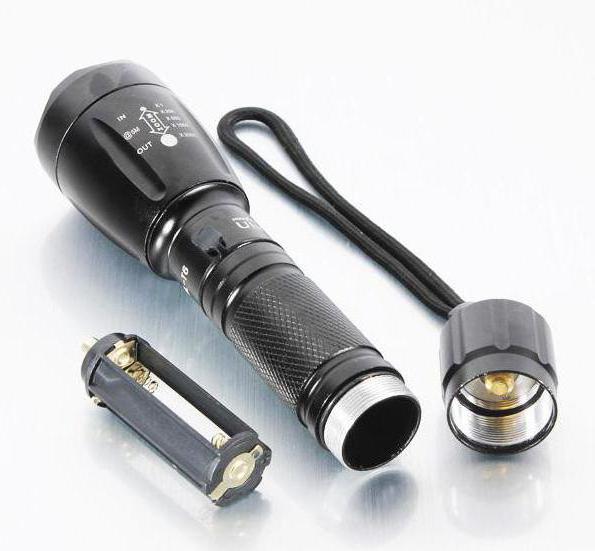

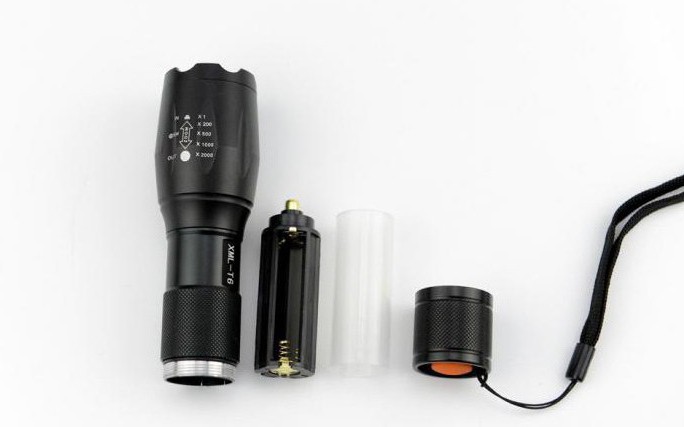

Фонарик «UltraFire XML T6» выпускается в классической форме и в налобном исполнении, что расширяет возможности его использования.

Корпус выполнен из алюминиевого сплава и имеет раздвижную конструкцию, а линза изготовлена из пластика. Угол освещения фонарика изменяется путем прокручивания, что достигается ростом фокусного расстояния прибора.

Основные технические характеристики модели приведены в нижеследующей таблице:

Светодиоды серии Сree ХM-L T6 являются наиболее востребованными в линейке ярких led источников света. Благодаря популярности этой модели на рынке светотехнических изделий представлено большое количество подделок Сree ХM-L T6, несоответствующих заявленным характеристикам оригинальных приборов. Именно этот факт требует особой внимательности при покупке Сree ХM-L T6 или товаров с их использованием.

📋 Пройди тест и сделай правильный выбор

Сегодня довольно распространены осветительные приборы на основе диода XML T6, которые оснащены уникальной системой фокусировки лучей. Благодаря многофункциональности фонаря с помощью простой манипуляции возможным становится освещение территории на большое расстояние. Эти осветительные приборы оснащены универсальными устройствами питания и способны служить на протяжении длительного времени.

Техническая сторона медали

Рассмотрим, чем примечательно изделие:

• Наименование светодиода — XML T6.
• Рабочий процесс выполняется в следующих пяти режимах: экстренный, стробоскоп, усиленный, средний и экономный.
• Мощность светового потока этого прибора составляет 1200 люменов.
• Усредненное рабочее напряжение равняется значению в 3,6-4,5 В.
• Фонарик XML T6 способен работать от одного аккумулятора формата 18650, при котором продолжительность эксплуатации будет довольно долгой.
• Материал корпуса имеет прекрасные прочностные характеристики благодаря алюминиевому корпусу.
• Фонарь на основе вышеуказанных светодиодов имеет относительно небольшой вес, который составляет всего 97 г.
• Осветительный прибор отличается невероятной компактностью. Его габаритные размеры — 125x34x34 мм.

Краткое описание

Фонарь Cree XML T6 имеет раздвижную конструкцию на несколько положений. При максимальной раскладке, осветительный прибор имеет длину в 137 мм. В собранном состоянии фонарик имеет минимальные размеры, благодаря которым создаются условия для более широкого угла освещения. В таком положении его размеры достигают 125 мм. Самая широкая часть корпуса в диаметре равняется 35 мм.

Необходимо отметить и невероятную эргономичность прибора, который довольно легко и компактно помещается как в руке взрослого, так и в детской ладошке.

Исполнение и материалы

Корпус фонаря XML T6 выполнен из качественного алюминиевого сплава, в нем отсутствуют какие-либо люфты или зазоры. Этот прибор имеет довольно простую, но очень эффективную конструкцию. Его линза выполнена из высококачественного пластика. Угол освещения имеет достаточный размер, который образуется с помощью роста фокусного расстояния методом прокручивания фонаря.

Конструкция отражателя является плоской, верхняя часть последней прижимается с помощью шайбы. Она выполнена из легированной стали. Светодиодная плата фонаря Cree XML T6 и отражающая часть изолированы друг от друга с помощью специальной прозрачной прокладки.

Необходимо отметить, что выпускаются фонари не только для ношения в руке, но и в налобной интерпретации, которая неимоверно удобна и функциональна для автолюбителей.

Благодаря высокой мощности используемого светодиода американского американского производства XML T6 довольно востребованной среди пользователей является и налобная модификация фонаря. Стандартная комплектация этой модели подразумевает под собой прибор, 2 аккумулятора и зарядное устройство. Дальность свечения составляет порядка 150 м. Закаленное стекло фонаря с антибликовым шаром сохраняет 99 % света на выходе. Прибор оснащен тремя режимами свечения. Фонарь имеет прекрасную защиту от влаги, что позволяет беспрепятственно работать в условиях повышенной влажности или проливного дождя.

Прочное стекло исключает появление царапин, а анодированный корпус устойчив к истиранию.

Рабочие режимы

Модификация Cree XML T6 работает в пяти стандартных режимах:

• Сильный — повышенная интенсивность освещения подразумевает под собой максимальный поток излучения и широкий угол освещения.
• Средний — создает прекрасные условия видимости в ночное время.
• Слабый — являет собой поток света малой интенсивности.
• Стробоскоп — световые импульсы, повторяющиеся с некой периодичностью.
• Экстренный — включается при низком заряде аккумулятора.

Необходимо отметить, что при выключении осветительного прибора действующий режим автоматически переключается на последующий. То есть в случае необходимости возврата к действующему положению после включения необходимо нажать кнопку 4 раза. Последняя выполнена из высококачественного силикона. Расположена в тыльной части корпуса.

Достоинства фонаря со светодиодом XML T6

Почему потребитель выбирает именно эту модель? Вот только некоторые ее положительные характеристики:

• Прочность корпуса, который не боится ударов и падений с любой высоты.
• Оптимальное строение рефлектора, благодаря которому происходит усиление исходящего потока света.
• Водостойкость, позволяющая эксплуатировать фонари при повышенной влажности или под дождем.
• Прибор выполнен в универсальном цвете.
• Легко поддается мойке и чистке.

Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.

Основные характеристики

Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта - подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°.

Параметры светового потока

Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.

Нагрев кристалла светодиода неизбежно ведет к уменьшению яркости. К примеру, нагрев до 75°C ведёт к падению яркости на 10%.

Компания Cree ранжирует значения светового потока в зависимости от группы и . На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.

Цветовые бины группы T6 и наборы поставки

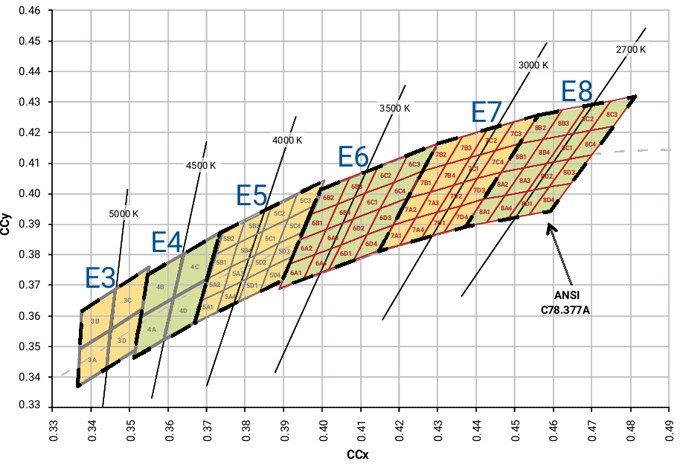

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931.
Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

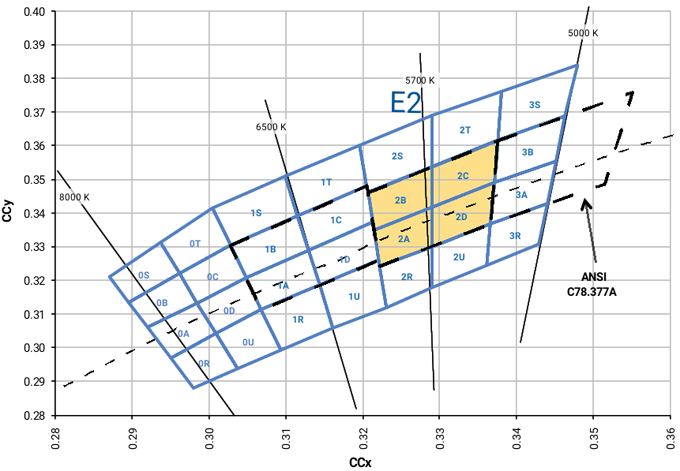

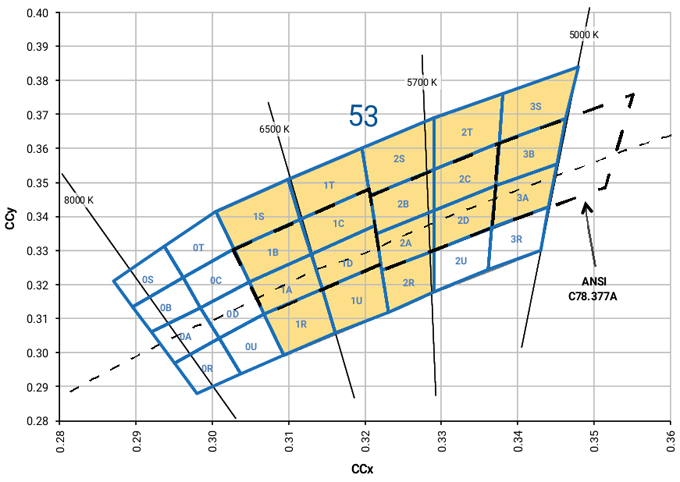

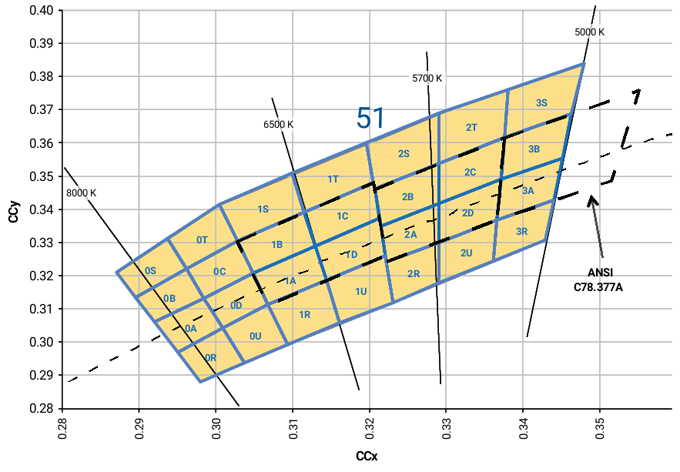

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки.

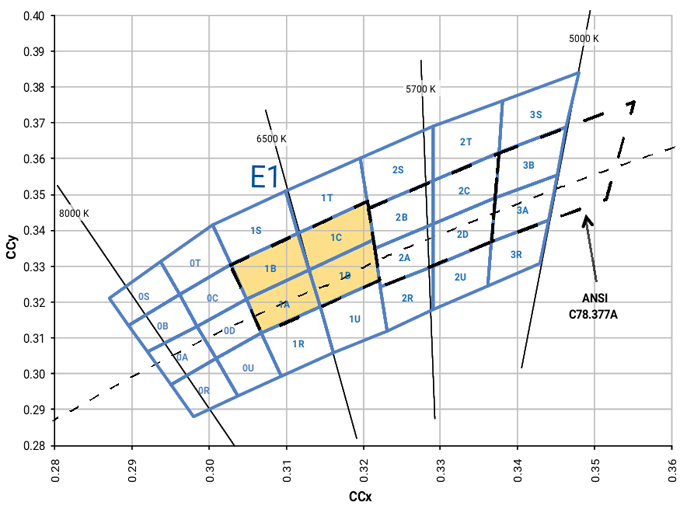

Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

В этом обзоре , рассмотрим недорогой светодиодный китайский фонарик, купленный в магазине Алиэкспресс : UltraFire XML-T6 . Стоимость фонаря составляет около 10$.

Технические характеристики (заявленные):

• Светодиод: Cree XML-T6
• Мощность светового потока: 2000 люмен
• 5 режимов: слабый, средний с сильный свет, стробоскоп, SOS
• Рабочее напряжение: 3.7-4.5В
• Питание три элемента ААА или аккумулятор 18650
• Прочный корпус из алюминиевого сплава
• Масса: 162 г.
• Размеры: 157 x 35 x 32 мм

В полностью выдвинутом положении, что соответствует режиму свечения "направленный луч", длина фонаря составляет 157 мм (на фото размеры искажаются).

В не выдвинутом состоянии, в обычном режиме свечения "широкое пятно", длина составляет – 137 мм.

Диаметр корпуса (головная часть) составляет 35 мм. Вес фонарика с 3-мя аккумуляторами ААА составил 180 гр. Фонарик достаточно эргономичный и удобно сидит в руке.

Корпус сделан из алюминия , имеется небольшой люфт при полностью выдвинутой головной части. Кнопка включения/выключения и смены режима работы силиконовая, находится в тыльной части корпуса. Тип кнопки - обратная/электронная, т.е. включение/выключение происходит после отпускания нажатой кнопки. Смена режима работы фонаря происходит циклично с 1 по 5-й и управляется путем включения и выключения кнопки фонаря (за короткий промежуток времени).

Линза у фонаря UltraFire XML-T6 выполнена из пластика. Ширина угла освещения регулируется путем увеличения фокусного расстояния, что достигается при помощи выдвижения головной части фонаря.

Фонарик имеет 5 режимов работы:

• Сильный свет
• Средний свет
• Слабый свет
• Стробоскоп

В фонаре используется светодиод Cree XML-T6 , размером 5х5 мм.

Я в DealExtreme купил светодиодный фонарь Ultrafire WF504B XM-L T6 серебристого цвета с пятью режимами работы. К счастью он пришел в срок до Пасхи. Я взял его с собой на прогулку в ночной буш и поднялся на небольшую гору. Потребовалось 2,5 часа на подъём до вершины, чтобы наблюдать за восходом солнца на востоке. Несмотря на ранний подъём и недостаток сна, вид солнца, пробивающего через облака и туман, определенно стоит того.

Чуть ниже я опишу, как показал себя во время этого маленького путешествия.

Технические характеристики фонаря Ultrafire WF504B XM-L T6:

Бренд: UltraFire
Модель: WF504B
: Cree
Модель светодиода: XM-L T6
Свет: белый
Количество светодиодов: 1
Батарея: одна аккумуляторная батарея 18650 (не входит в комплект)
Входное напряжение: 2.8 - 4.2 В
: вкл/выкл
Расположение выключателя: на задней крышке
Количество режимов работы : 5
Режим памяти: есть
Режимы работы: Low (низкий) > Mid (средний) > High (высокий) > Fast Strobe (быстрые импульсы) > SOS
: цифровая регуляция 1400 мА
Яркость: максимум 510 люмен (заявлено производителем)
Время работы: 60 минут в высоком режиме
: стеклянная линза с покрытием
Отражатель: текстурный алюминиевый
Размеры: 5,35" х 1,26" х 1,26" (13,6 см х 3,2 см х 3,2 см)
Вес: 3,77 унций (107 г)
Стоимость: 20,40 долларов США (включая доставку).

Упаковка и аксессуары.

WF504B поставляется аккуратно упакованным в воздушную пузырчатую пленку. В комплект включён черный ремешок среднего качества.

Дизайн и конструкция.

Фонарь Ultrafire T6 оснащён светодиодным модулем размера P60. Фонарик способен работать в пяти режимах. Оснащён светодиодным модулем со светодиодом Cree XM-L T6.

Компоненты P60 — верхняя часть, светодиодный модуль, корпус, задняя крышка.

После получения фонарика я обнаружил несколько небольших недостатков, которые ухудшили общее впечатление. Сначала я заметил большой грязный отпечаток пальца на отражателе. уже были смазаны, но к сожалению на них не было резьбы. В моем случае был только маленький выступ на задней крышке. Это несерьёзные проблемы, которые можно легко решить, но тем не менее следует указать на них. Учитывая, что это «бюджетный» фонарик, про них можно легко забыть.

R2 на корпусе (смотрите справа под надписью Cree).

Надпись на корпусе говорит, что фонарик оснащён Cree R2. Это абсолютная ложь. Я подозреваю, что Ultrafire просто использовал стандарты UltraFire WF504B и заменили светодиодный модуль на XM-L T6. Светодиод в светодиодном модуле в действительности это XML.

Отражатель OP и светодиод Cree XM-L.

Эта версия Ultrafire WF504B поставляется с отражателем OP (апельсиновая корка).

У основания верхней части находится шестиугольное кольцо, которое не позволяет фонарику катиться, если он находится в горизонтальном положении. Это приспособление достаточно полезное.

Шестиугольное кольцо на конце верхней части, служащее для предотвращения качения.

На задней крышке и имеются насечки. Они достаточно удобные, не слишком грубые, при этом обеспечивают хороший захват.

Ultrafire WF504B (вид сбоку).

На задней крышке находится выключатель. Кнопка выключателя расположена в углублении, что позволяет ставить фонарь на заднюю крышку. Мне нравятся фонарики, которые можно ставить на заднюю крышку, так как это даёт возможность освещать комнату отражённым от потолка светом.

Выключатель в углублении. Имеются два отверстия для крепления шнурка.

Эта «серебристая» версия Ultrafire WF504B T6 — не является анодированной. По своим характеристикам покрытие не похоже на покрытие анодированной версии.

В этом фонарике сзади не хватает специальной блокировочной крышки, которая предотвращает включение фонарика от случайного прикосновения к задней части. Но имеется предназначенная для этой цели резьба.

Существует чёрная анодированная версия этого фонарика. В отличие от картинки на сайте резьба не анодирована. Также отсутствует блокирующая крышка. Но не подержав фонарик в руках, я не могу быть точно уверенным.

Я заметил, что при работе в высоком режиме верхняя часть фонарика довольно сильно нагревается. Особенно, если пользоваться им длительное время на жаре. Если использовать фонарик дома в прохладной обстановке и при этом держать его в руках, то перегрева не было заметно.

Оберните модуль Р60 в алюминиевую фольгу. Это улучшит передачу тепла от светодиода к корпусу.

Светодиод, яркость в люменах и характеристики луча Ultrafire XM-L T6.

Фонарь Ultrafire WF504B снабжён светодиодом XM-L T6. Напомним, что XM-L это довольно новая серия светодиодов компании Cree. По информации компании Cree при равном токе светодиод XM-L на 20% более эффективен за светодиод XPG. Также светодиод XM-L способен выдерживать более высокий ток (до 3 А), чем светодиоды XRE или XPG. Это позволяет светодиоду светить ярче при работе в высоком режиме.

Данные на задней крышки фонарика с полностью заряженной батареей 18650 на 2900 мА*ч:
Высокий — 1,49 A
Средний — 0,64 A
Низкий — 0,07 A

По спецификации Cree ожидаемый поток люменов может составлять:
Высокий — приблизительно 530 люмен;
Средний — приблизительно 250 люмен;
Низкий — сложно определить, но на глаз я бы оценил где-то в 10 - 20 люмен.

Относитесь к этой информации скептически. Мой цифровой мультиметр довольно дешёвый и не откалиброван, так что записи на задней крышке можно оценивать только как предположительные. Аккумулятора Redilast хватило только на несколько перезарядок. Показания нескольких старых аккумуляторов TrustFire были меньше нормы — некоторые до 1,1 A - 1,2 A. Уровень яркости в низком и среднем режимах работы рассчитан теоретически, а не измерен фактически.

Теоретически светодиод XM-L может использоваться в более жёстком режиме и светить ярче при 900 люменах при токе 3 A. Однако при этом возникает проблема перегрева фонарика и разрядки аккумуляторов в несколько раз быстрее.

У светодиодов XML срок эксплуатации больше, чем у светодиодов XPG, XRE или XPE. При условии использования одинаковых рефлекторов, луч от светодиода XML более объемный и более яркий. Как правило максимальная яркость XML выше, чем у вышеупомянутых светодиодов, что помогает компенсировать потери в дальности свечения.

Фонарик Ultrafire WF504B XML хорошо освещает в пределах первых 10 - 20 метров. Уже на расстоянии более 50 метров почти ничего не видно, так как свет сильно рассеивается. Это легко устранить, если заменить на гладкий SMO. С отражателем SMO фонарь светит дальше, чем с отражателем OP. С другой стороны рассеянный свет обычно лучше чётко сфокусированного.

У моего экземпляра фонарика свет имеет приятный чистый белый оттенок.

Дальность свечения превышает 20 метров. ISO 400, F 2.0, 2. Лично мне свет показался более рассеянным, чем у фонарей фирмы Beamshot.

Высокий режим работы.

Средний режим работы.

Низкий режим работы.

Контроль — фонарик выключен.

Управление и мощность фонарика Ultrafire WF504B T6.

Эта версия фонарика Ultrafire WF504B T6 имеет пять режимов работы: низкий, средний, высокий, быстрые импульсы и сигнал SOS. Для переключения режимов вам необходимо выключить и включить фонарь за одну секунду. Если фонарик уже включен, то режимы можно также переключать быстрым нажатие кнопки до половины. Если вы выключите фонарик более, чем на две секунды, то он запомнит последний режим работы и при новом включении включит именно его.

К сожалению из-за особенностей панели для перехода с низкого к высокому режиму работы нужно будет последовательно включить режимы работы быстрые импульсы и SOS. Это иногда раздражает.

Если вам не нравятся фонарики с несколькими режимами работы, то доступны версии фонарика только с одним высоким режимом работы.

На низком и среднем режимах работы доступна широтно-импульсная регулировка. На низком режиме она отсутствует, а на среднем режима ШИМ-модуляция практически не заметна.

Работа фонарика Ultrafire WF504B T6 во время моего небольшого похода.

Во время моего небольшого ночного путешествия, часть пути пролегала по достаточно крутому склону, требовала обеих рук и . Но с другой стороны, я вполне доволен работой T6 Ultrafire 504B XML в качестве ручного фонаря. Я шёл впереди группы и мой Ultrafire светил на тропинку довольно далеко вперёд.

Часть дороги по склону была почти вертикальной с поручнями по бокам.

Большую часть своего пути я использовал Ultrafire WF504B XML в его среднем режиме работы. По моему мнению средний режим даёт достаточную яркость для освещения пути. К концу путешествия появился хороший туман, поглощавший значительное количества света. Поэтому с целью обеспечения максимальной яркости пришлось установить высокий режим работы.

Дымка и туман во время ночной прогулки.

Теоретически на среднем режиме работы заряда аккумулятора могло бы хватить на всё моё 2,5-часовое путешествие. Тем не менее из-за использования высокого режима работы мне пришлось заменить аккумулятор, так как мне не хотелось слишком сильно разряжать . Во время обратного пути солнце было уже высоко, так что к сожалению фонарик уже не потребовался.

Выводы.

Учитывая стоимость Ultrafire WF504B XML T6 в 20 долларов с учётом доставки, покупка этого фонарика вполне оправдана. За эту символическую цену вы получите один из самых новых светодиодов XM-L и светодиодный модуль P60. Преимущество фонарика со светодиодным модулем P60 заключается в простоте замены или модернизации светодиода. Всё, что вам необходимо будет сделать, так это просто купить другой светодиодный модуль.

Светодиод XM-L в связке со светодиодным модулем обеспечивает хороший поток света, но на короткое расстояние. С максимальной мощностью около 1,4 A светодиод обеспечивает работу фонарика в течении приемлемого промежутка времени с достаточно хорошим освещением. Разница между высоким, средним и низким режимами работы довольно ощутимая. Низкий режим работы обеспечивает совсем тусклое освещение, которое вряд ли вас удовлетворит.

К сожалению с версией Ultrafire WF504B XML T6 вы постоянно должны переключать редко используемые режимы работы — быстрые импульс и SOS для перехода с одного режима работы на другой. Режимы быстрых импульсов и SOS здесь явно лишние и этот фонарик мог обойтись только низким, средним и высоким режимами работы.

Возможные альтернативы фонарику Ultrafire WF504B XM-L T6.

У меня раньше никогда не было фонарика со светодиодным модулем P60. Это мой первый фонарик с этим модулем. Существуют и другие бренды, предлагающие подобную продукцию, например Solarforce, имеющие хорошее соотношение цены, качества и оригинальный корпус.
