Если у вас нет готовой платы с УНЧ - просто спаяйте по данной схеме. Тут можете почитать . Проверил - всё работало прекрасно.

Мощность выдаёт около ватта. Поэтому взялся за более надёжное оформление конструкции. Но обо всём по порядку...

1. Введение . Были у меня китайские колонки - genius. Но мне купили сабвуфер и мощные колонки, а эти гениусы закинул в ящик.
Но однажды, насмотревшись видео на ютюбе, как люди делают колонки в картонной коробке, решил сам сделать портативную колонку для mp3-плеера.

2. Папа научил . С электроникой у меня всё в порядке и сам догнал что сделать, чтобы колонка стала портативная - исключить из схемы питания усилителя колонки трансформатор, переделывающий 220в в 9в. И напрямую подсоединить батарейку "крону".

3. Ололо . Сделал демо-версию,собранную на столе: УРА ВСЁ РАБОТАЕТ! Но возникла проблема: после трёх часов работы динамик стал хрипеть и ворчать (как оказалось не хватало силы тока). Эту проблему мне помог решить практически весь форум - всем спасибо огромное! На самом деле надо было просто подсоединить вторую крону в прямом включении (не последовательном). При таком включении сила тока увеличивается, а напряжение остаётся таким-же.

4. Варианты конструкции . Когда просматривал видео на ютюбе про мобильные колонки мне было стыдно. Потому что вполне хорошие изобретатели делали корпус для колонки из картона. Решил не позориться и собрать достойный корпус из оргстекла. Такое решение было принято по нескольким причинам:

А) оргстекло прозрачно и краску можно наносить изнутри корпуса, тогда она не будет царапаться.

Б) это единственный материал, который был у меня (кроме картона).

5. Корпус . У меня был кусок оргстекла,заляпанный краской.Пришлось скаблить краску, при этом оставались царапины, но нашёл выход из положения: зачистить оргстекло нулёвкой (наждачкой). И сделать матовым. Проделав эти операции разметил на листе картона корпус, где как всегда, допустил ошибки: не учёл толщину оргстекла. Распилив оргстекло на части поплёлся в гараж доводить детали на точиле. На следующий день, предварительно собрав корпус и примерив динамик, учёл все мои косяки и... опять поплёлся в гараж... Наконец корпус собран!

6. Малярные работы . Разобрав корпус для покраски, обезжирил внутреннюю поверхность корпуса и нанёс малярный скотч. Аккуратно офисным ножиком, вырезал полукруги на ленте и "убрал всё лишнее". Далее покрасил поверхность.

7. Сборка . Собирался покрашенный корпус так: сначала проклеил все места примыкания уголков малярной лентой изнутри. Затем начал скручивать стороны. Собрав коробочку, на её дно положил резиновый "коврик", чтобы контакты усилителя не замыкали на болтики. Далее установил сам усилитель. Над креплениями динамика думать не хотел, поэтому он крепится к дну коробки двумя стоящими по диагонали шпильками. Провод вывел сбоку.

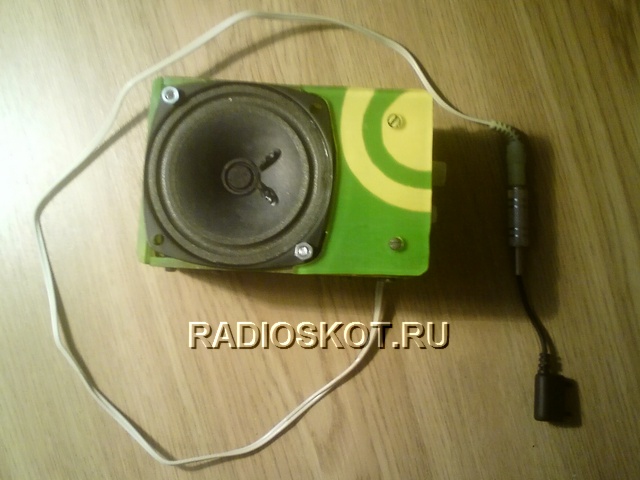

8. Характеристики . Размеры готовой колонки: высота 6.5см, длинна 11.5см, ширина 8см. Вес 200+/-10г. Питается от двух батареек типа "крона" общей стоимостью 35руб. После каждого использования колонки желательно вытаскивать батарейки. Доступ к внутренностям колонки открывается с помощью извлечения динамика.

9. Особенности изготовления . Заменил два конденсатора на усилителе. Одна стенка корпуса треснула после падения с верстака в гараже в смотровую яму. Мудрил с контактами на выходе (искажался звук). Тем не менее итог приятно порадовал - играют не хуже покупных, плюс гордость за собственноручно собранный девайс:)

Видео, наглядно показывающее процесс сборки колонки и конечный результат.

Конечно гораздо более приятное звучание будут иметь динамики, размещённые в деревянном корпусе, но при такой небольшой мощности колонок это не критично. Автор конструкции: Romanenka

Обсудить статью САМОДЕЛЬНЫЕ КОЛОНКИ ДЛЯ ТЕЛЕФОНА

Здравствуйте уважаемые читатели моего блога, на этот раз статья будет не совсем в тему сайта, но всёже довольно полезная. Сейчас я вам расскажу о том, как можно собственноручно сделать…

Здравствуйте уважаемые читатели моего блога, на этот раз статья будет не совсем в тему сайта, но всёже довольно полезная. Сейчас я вам расскажу о том, как можно собственноручно сделать колонки для телефона или же просто портативные колонки. Бывают такие случаи, когда нужно организовать музыку, скажем на природе, розетки на 220v естественно вы не найдёте, конечно, если не привезли с собой дизельный генератор. Лично мне понадобилось сделать такую модификацию колонок, чтобы брать с собой на турники. Раньше я себе заказывал в интернете портативную акустику, в целом мне нравилось, но уже кажется, что играет недостаточно. Моей покупной колоночкой являлась divoom i-tour 20, про которую я рассказывал .

Вообще аппарат хороший громкость очень сильная, несмотря на её маленький размер. Но а теперь перейдём к созданию чего-то более мощного.

Что понадобится для работы:

И так вот фотография того, что использовал я, сейчас мы рассмотрим подробно каждый элемент фотографии.

1. Отвёртка . Такой инструмент думаю вы найдёте у себя в доме, поскольку я не могу представить себе жизни, когда дома нет никакого инструмента. По этому с поиском этого предмета у вас проблем возникнуть просто не должно.

2. Аккумулятор . Ну тут уже можно использовать любой, главное условие это напряжение в нём 12v. Вот тут должен возникнуть вопрос, поскольку я долго искал такой, у меня были даже мысли купить автомобильный. Но всё намного проще. Это аккумулятор для источника бесперебойного питания. Используются они для компьютеров, в случае если ток в розетке пропал. Найти можно в компьютерных магазинах. Но мне было лень я заказал через интернет-магазин, где всё для компьютеров. Мой аккумулятор на 12v, ёмкость у него 9Ah. Если деньги позволяют можете взять и с большей ёмкостью.

3. Провода . Как видите у меня он двойной, по этому ищите такой же, либо берите два одиночных. Но хочется отметить, что у меня жила в проводе тонкая, лучше взять по толще, поскольку такая может не выдержать.

4. Колонки . Самые обычные компьютерные колонки, которые можно найти в любом компьютерном магазине. У меня они уже много лет валялись в коробке, вот я и решил найти им применение. Ну тут главное брать не сильно мощные, поскольку в аккумуляторе электричество не резиновое, по этому берите колонки, которые потянет ваш аккумулятор. Лично у меня после вскрытия на динамиках написано 3 Вт, то есть суммарная мощность 6 Вт. В принципе этого достаточно.

5. Кусачки . В процессе переделки надо будет немного порезать провода, по этому нужны кусачки, не зубами же грызть железо. Такой инструмент может встречаться не так часто как отвёртка но всё же. Если совсем туго, то можно ножом отрезать, провода там тонкие.

Ну и ещё помимо этого понадобится немного внимательности, чтобы случайно не те провода не перерезать. В общем теперь можно переходить к самой работе.

Создаём колонки для телефона:

Если вы подготовили всё, что надо, то давайте делать колонки к телефону. Для начало нам нужна только колонка с выключателем, поскольку именно в ней находится трансформатор. А вторая нам вообще не нужна, по этому если разъём отсоединяется, уберите её. И ставьте на стол главную колонку.

Если у вас закрыто какой-нибудь панелью передняя часть, то лучше её снять, поскольку под ней могут быть спрятаны винты, которые держат колонку закрытой. Но не стоит отламывать если не идёт. У вас может быть и другой корпус, где все винты со стороны задней панели.

После того, когда найдёте все крепления, выкручивайте винты и раскрывайте колонку, но только аккуратно, в моём случае она раскрылась не слишком сильно, провода внутри могут быть короткими. На этой картинку я приоткрыл, на следующей будет видно на сколько максимум она открылась.

Как видите открылось не очень широко, по этому фотографировать внутренности колонки было сложно. Но можно заметить как по центру там идёт целая связка проводов. Нас интересует только цифра 1.

1. Трансформатор. Преобразует ток с 220v на 12v, вот как раз нам и надо подключиться после него, как раз будет то, что надо. В моём случае от него шли синие провода, а все остальные в корпусе были чёрными.

Вот и колонка открылась шире когда перерезал провода от трансформатора, на этой картинке я его обозначил буквой Т. Рекомендую резать провода по середине, вдруг вы когда-нибудь решите переделать колонку обратно, тогда хоть сможете скрутить провода, лично я так и делал. Провода идущие от трансформатора лучше всего изолировать изолентой. А от платы пока пусть торчат.

Далее готовим провода, которыми будем подключать аккумулятор. Необходимо обрезать изоляцию и дальше подключаем сначала к колонке, а потом к аккумулятору, только аккуратно, не замкните пальцами клемы, поскольку потом будет громкий мат на весь дом. Ну в принципе и всё, но не закрывайте, проверьте сначала на работоспособность. Кстати соблюдать полярность необязательно, даже если вы сделаете наоборот, то колонка будет играть просто внутрь корпуса и звук будет немного тише. А если угадаете, то будет вообще шикарно.

А теперь аккуратно включаем и вуаля, колонка заработала. Дальше изолируйте места соединения внутри корпуса и можно закручивать и собирать.

Кстати на фотке не видно что работает, вот вспышку отключил, только качество плохое стало, статью пишу ночью освещение никакое.

Готово, провод можете зажажимать крышкой с динамиком, он не должен переломаться, ну или закрутите этот край чуть слабее. Теперь ваша задача будет постоянно заряжать аккумулятор. Если будете брать всё с такими параметрами как у меня, то хватать должно часов на 10 работы.

Кстати у меня провода, которые я тянул к аккумулятору были в лаковой обмотке, очистить ножом я её не смог, по этому просто поджёг провод. Ну всё, всем удачи, надеюсь помог.

Обновлено (05.10.2013 в 19:45).

Всё-таки решил я статью немного продолжить, фотография дома это конечно хорошо, но всегда существует риск того, что вас могут обмануть. В мои цели это не входит, по этому решил выложить ещё одну фотку, где колонки работают, но на этот раз на улице. Сама идея сделать фотографию пришла совершенно спонтанно. Я как обычно собрался идти тренироваться, вышел на улицу, пришёл к турникам возле дома, позанимался, ушёл на брусья и решил включить музыку. И вот, как раз между подходами мне пришла эта идея. По этому вот ещё одно фото подтверждение того, что в статье всё описано верно и то, что я советую, реально работает.

Как видите даже листика с копирайтом нет, как на предыдущих фотографиях. Вот единственное, хочу извиниться фотографировал на телефон, а на улице уже темно было, соответственно качество оставляет желать лучшего. Вот теперь точно статья окончена .

Здравствуйте, уважаемые радиолюбители , гости сайта. Представляю вашему вниманию статью о том, как изготавливается колонка для телефона своими руками. Здесь описан простейший вариант, в котором используется минимум деталей и сохраняется хорошее качество звука. К этой колонке можно подключить телефон, mp3-плеер, ноутбук и т.д.

На рисунке слева изображена стр. схема усилителя низкой (звуковой) частоты УНЧ , выполненного на 2-х канальной, стереофонической микросхеме TDA7050 , включенной по мостовой схеме, т.е. выходной сигнал снимается одним динамиком с 2-х каналов одновременно, отсюда и повышенная выходная мощность усилителя. Принципиальная эл. схема усилителя доступна при скачивании бесплатного видеоурока .

Основной особенностью используемой микросхемы является экономичность и низковольтное питание, минимальное, обратите внимание, 1.6В ; максимальное - 6В, т.е. одного телефонного аккумулятора на 3.7В более чем достаточно (вместо целого пакета аж из 3-х штук в случае с TDA2003 и ей подобных, где U пит - 12В. А заряжать как? Каждый по очереди или собирать зарядное устройство на 12В).

Совсем другое дело - подключил колоночку к телефону, с которого был снят аккумулятор, и пусть заряжается, а на дисплее всегда виден уровень заряда батареи!

Схема спаяна навесным монтажом - самым простым и быстрым способом без изготовления печатной платы. Но есть и минус, снижающий надежность работы устройства, а именно, если на 6 и 7 ножки МС припаевается по одному проводу от динамика (см. схему), то на 4 или 5 ножку паяются несколько проводов плюс экран сигнального провода. В этом и сложность: припаеваете очередной - отпаевается предыдущий. Если собрать провода в скрутку и паять к одной ножке, то возможно замыкание на соседние. К тому же из-за толщины скрутки тонкая ножка МС не выдерживает жесткости скрутки и при малейшем наклоне гнется, в итоге - возможно замыкание. Как этого избежать, смотрите . В видеоуроке показано, в какой последовательности вести сборку. Вообще идеальный вариант - это паять к каждой ножке МС по одному проводу.

Используемая в конструкции микросхема TDA7050 (в корпусе DIP-8) не требует установки на теплоотвод, это очень важно для портативной колонки . Ведь теплоотвод довольно крупная деталь, а место в корпусе ограничено. Да и крепить его как-то придётся.

Несколько слов о мощности. Даже средней громкости вполне достаточно для индивидуального прослушивания, а если включить колонку на всю громкость, то музыка и слова песен разборчиво слышны на улице в радиусе 8-10 метров даже в ветреную погоду, см. видео. Оцените работу колонки в полевых условиях, её громкость, качество звучания, удобство эксплуатации, портативность. Это особенно актуально для ребят, увлекающихся спортом, любителей вело-прогулок и активного отдыха.

Микросхема (МС) выпускается и в более компактном виде: тип корпуса SOP-8. Ключом, относительно которого ведётся отсчёт ножек, является точка на корпусе около 1-го вывода или снятая фаска вдоль одной из сторон. Если хорошо присмотреться, то её можно увидеть. Работать с МС в таком исполнении очень сложно из-за ее малых размеров. Нагрузка на зрение довольно чувствительна, а также необходим опыт и точные движения паяльника. Начинающим радиолюбителям очень не советую использовать МС в корпусе SOP-8, к тому же она ощутимо грелась при работе - пришлось изготовить теплоотвод из алюминиевой гильзы от электролитического конденсатора и приклеить каплей клея к МС. Фото выложены с целью проинформировать вас, что такой вариант тоже возможен. Повторять не стоит. Лишние трудности ни к чему.

Динамик - малогабаритный, сопротивление катушки или импеданс 8 Ом, 1Вт, 1ГДШ-9; 8 Ом, 2Вт, 0.5ГДШ-2; 8 Ом, 3Вт, 1ГДШ-6; широкополосный 8 Ом, 3Вт, 3ГДШ-7 или китайский аналог 8 Ом, 3Вт, YD103-04; в крайнем случае прямоугольную 4 Ом, 3Вт с компьютерных колонок Genius. Именно динамик определяет размеры будущей колонки, она должна быть компактной, лёгкой, удобной в эксплуатации, просто крепиться на поясе или ремне.

Корпус лучше всего изготовить своими руками . Я решил сделать его из фанеры толщиной 3 мм и покрыть лаком. При изготовлении корпуса использовал настольный деревообрабатывающий станок. Мини-циркулярка . Спаять можно что угодно и как угодно, но вот законченый вид конструкции придаёт всё-таки эстетичный корпус, детали которого изготовлены на станке, а не вручную лобзиком или ножовкой. Хотя... можно и вручную для начала.

Резистор - R1 регулировочный. Применяется для изменения громкости и отключения источника питания. Желательно использовать малогабаритные резисторы, типа СПЗ-3 или СПЗ-4вМ от 10кОм до 47кОм. СПЗ-3 с выключателем (одна пара контактов) требует установки на плату. Трудоёмко, но оно того стоит: на плате можно разместить входной разделительный конденсатор С1, миниразъём для подключения аккумулятора, сглаживающий конденсатор питания, детали фильтра НЧ, ограничительный резистор светодиода, саму микросхему УНЧ и т.д. Со временем, как правило, возникает желание усовершенствовать и дополнить конструкцию новыми возможностями. Резисторы типа СПЗ-4вМ с выключателем (две пары контактов) и крепятся при помощи гайки, в отверстие корпуса. Это намного проще. Однако габаритные размеры больше, а ручка будет выступать за пределы колонки. Можно обойтись и без регулировочного резистора, громкость тогда придется изменять в mp3-плеере или в телефоне.

По поводу аккумулятора, отмечу следующее: подойдёт практически от любого старенького мобильного телефона. Я использовал MOTOROLA C350, он же является и зарядным устройством после незначительной доработки.

Ёмкость аккумулятора 800 мА/час (чем выше этот показатель, тем дольше время работы усилителя). На один заряд колонки приходится 3-4 заряда mp3-плеера данной модели.

Подключается аккумулятор при помощи микро-разъема. Изготовить его можно самостоятельно. Получается на редкость прочное, надежное миниатюрное соединение. Изготавливается из составных частей широко распространенных разъемов. Особенностью является то, что внешне разъемное соединение выглядит, как цельный провод практически без утолщений. Термоусадочная трубка дополнительно сдавливает контакты (один в другом). Чтобы разомкнуть, приходится прикладывать усилие. Посмотреть принцип работы разъемов можно . В видеоуроке показано их применение при подключении динамика и аккумулятора. Такие разъемы можно с успехом использовать в любой радиоэлектронной аппаратуре.

Скачав видеоурок Вы узнаете, в какой последовательности вести сборку УНЧ, каким инструментом лучше воспользоваться, сможете наглядно увидеть технику выполнения работ. Повторив вместе со мной всю последовательность действий, сэкономите драгоценное время и быстро добьетесь желаемого. Творческих Вам успехов. И всем удачи

Одной из самых важных функций современных смартфонов является их способность воспроизводить различные звуки. Это позволяет просматривать медиафайлы, включать музыку или наслаждаться любимым сериалом, скачав его в интернете в отличном качестве. Но иногда мощности динамиков телефона бывает недостаточно и может потребоваться подключение дополнительного аксессуара - колонки.

Не стоит сразу же отправляться в магазин за дорогостоящей покупкой, особенно если колонка нужна на один или несколько раз. Её вполне реально сделать самостоятельно, ведь для этого не потребуется наличия специальных навыков и глубоких познаний в области техники. О том, из чего можно смастерить колонку и какие способы для этого существуют, вы узнаете в данной статье.

Как сделать колонку для телефона из колонки для ПК или магнитофона

Первым способом является своеобразное перевоплощение колонки для компьютера или магнитофона в портативную для телефона. Преимущество подобных аксессуаров в том, что их не нужно вставлять в розетку - именно поэтому для телефона зачастую требуется отдельное, именно портативное устройство. Его удобно носить с собой, брать в поездки или просто использовать дома, если вы находитесь далеко от источника питания.

В данном случае в качестве основы берём устройство, предназначенное для компьютера. Подойдёт даже самое простое и тем более это желательно, если вы никогда ранее не занимались чем-то подобным - чем меньше деталей внутри, тем легче создать новый агрегат.

Первым делом вам необходимо разобрать аксессуар и отпаять сетевой трансформатор и провод питания. После этого необходимо вмонтировать в «подошву» специальный контроллер заряда - его можно приобрести в любом специализированном магазине.

ВАЖНО! Будьте максимально аккуратны, чтобы не причинить какой-либо вред дорожкам - это отрицательно скажется на конечном результате работы.

Приклеить плату можно с помощью скотча или специального клея. После этого необходимо избавиться от диодов - обычно их четыре, но многое зависит от модели ваших изначальных колонок. Питание с платы следует припаять к плюсу и минусу диодного моста. Затем необходимо приделать схему навесом на проводах, чтобы проверить корректность работы получившегося устройства.

В подошве также нужно сделать отверстие прямо напротив индикации контроллера. Таким образом вы сможете наблюдать за уровнем заряда.

ВНИМАНИЕ! Заряжать такие колонки довольно просто - с помощью любого USB выхода.

Если мощности будет недостаточно, можно добавить ещё аккумуляторы. Портативные колонки готовы!

Самодельная колонка из полипропиленовой трубы

Другим методом может стать использование в качестве основы полипропиленовой трубы.

Для этого понадобится сделать в середине отверстие, напоминающее цифру восемь и избавиться от торчащих элементов, которые при этом образуются. Теперь нужно припаять батарею и динамик к плате. После этого к довольно плотной плёнке следует приклеить кусочек алюминиевой фольги или изоленты - выбор за вами, любой из этих материалов наверняка найдётся дома у каждого.

Затем необходимо вырезать кружочек диаметром равным трубе и присоединить его с помощью стойкого клея. Эта часть будущей колонки называется диффузор.

Следующим шагом станет обязательная герметизация всех контактов. Далее, соединив все детали, нужно примотать динамик к трубе с помощью изоленты. Теперь необходимо укрепить всё клеем и провести полный осмотр получившегося изделия.

Закончив работу, обязательно проверьте работоспособность устройства. Если всё в порядке, то можно спокойно начинать им пользоваться.

Картонная колонка для телефона своими руками

Колонку для вашего смартфона можно изготовить и из картона, каким бы неподходящим ни казался этот материал для подобной затеи.

Отличным вариантом станет втулка от туалетной бумаги, чтобы картонный цилиндр не пришлось делать самостоятельно.

Первым делом необходимо измерить сторону телефона, на которой находится динамик. Затем проделайте во втулке отверстие точно такого же размера. По бокам нужно прикрепить два пластиковых стакана - это будут направляющие звука, которые позволят добиться более качественного усиления.

Для того чтобы стаканчики плотно сидели на картоне, сначала тщательно измерьте размер и вырежьте отверстие с точностью до сантиметра.

ВАЖНО! По желанию можно использовать и другие картонные предметы подходящей вытянутой формы или сделать цилиндр самостоятельно. Картон в этом случае должен быть плотным и прочным.

После того как все составляющие были закреплены, колонка готова. Остаётся только вставить телефон в получившееся изделие и включить нужную аудиодорожку.

Колонка в корпусе из фанеры

Ещё одним простым способом станет изготовление устройства с использованием фанеры. Для этого нужно сначала определить размеры динамиков и найти таблицу соответствия динамиков и колонок. Все эти сведения легко найти в интернете на тематических сайтах и форумах.

Теперь следует рассчитать размеры будущей колонки. На лист фанеры нанесите разметку, на лицевой стороне должен быть чертёж динамиков. Теперь можно выпилить детали из фанеры, после чего обработать их наждачной бумагой - поверхность должна быть ровной и гладкой, без торчащих зазубрин.

Детали можно соединить с помощью самореза. Обязательна герметизация самодельного устройства. Затем нужно обработать поверхность с помощью краски для более эстетичного внешнего вида. Соединительный провод прикручивается к нужному разъёму, а с другой стороны заводится за заднюю часть колонки и припаивается к выводам динамиков. Обратите внимание на полярность.

Следующим шагом станет присоединение динамиков к корпусу колонки. Свободный кабель остаётся внутри. Аксессуар готов!

Теперь вы знаете сразу несколько способов изготовить колонку для телефона самостоятельно. Таким образом вы сможете значительно сэкономить на покупке этого аксессуара и наслаждаться прослушиванием музыки или просмотром фильмов с подходящей громкостью и в отличном качестве. Кроме того, процесс изготовления не займёт много времени, а также не понадобится приобретать большое количество дополнительных материалов.

Когда хочется усилить звук своего девайса, будь то телефон, планшет. Крутим громкость на всю и батарею разряжает приложение. Но бывает что громкости не хватает. Дома, при наличии розетки применяют колонки. Вне дома с проблемой питания помогает справиться портативная колонка, но цены на них довольно высоки. Решил переделать дешевые колонки. Цена доработки невысока, а результат устроит многих.

Понадобится

• - малогабаритные компьютерные колонки;
• - провода;
• - паяльник, дрель.

Изготовление колонок для смартфона
