Очень простые и качественные схемы микрофонных усилителей с низковольтным питанием для любых радиолюбительских конструкций

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ “

В статье приведены простые схемы микрофонных усилителей , которые найдут применение и для компьютера, и в караоке, и как просто микрофонные усилители для различных радиолюбительских устройств .

Немного о применяемых микрофонах.
Чаще всего радиолюбители применяют в своих устройствах два типа микрофонов – динамический, или электретный.
Отечественное обозначение:
- МД – микрофон динамический
- МКЭ – микрофон конденсаторный, электретный
Диапазон воспроизводимых частот у них примерно одинаковый, в среднем – 50-16000 Герц.
Чувствительность у динамических микрофонов – 1-2 мв/Па, у электретных – 1-4 мв/Па.
Для работы электретных микрофонов требуется дополнительный источник питания – 1,5-4,5 вольт (питание также нужно для встроенного в капсюль полевого транзистора, который служит для согласования высокого выходного сопротивления микрофона с низким входным сопротивлением усилителя).
Капсюль динамического микрофона обладает низким выходным сопротивлением и напряжением. Поэтому, все без исключения динамические микрофоны снабжаются согласующим повышающим трансформатором, встроенным в их корпус.
Чаще всего в радиолюбительских схемах присутствует узел питания электретных микрофонов, но если нет, то вот типовая схема включения электретного микрофона:

Сопротивление резистора R1 зависит от питающего напряжения. Примерно можно его выбирать так:
– при питающем напряжении 1,5 – 3 вольта – как на схеме, 2,2 кОм
– при 4,5 вольта – 4,7 кОм
– более 4,5 вольт – около 10 кОм
Типовая схема питания и подключения электретного микрофона к микрофонному усилителю:
– при низковольтном питании:

- при питании напряжением более 4,5 вольт можно применить стабилитрон на соответствующее напряжение:

Я думаю, что с микрофонами более-менее понятно.
Теперь переходим к микрофонным усилителям.
В статье приведены несколько схем на транзисторах и микросхемах.
Напряжение питания всех транзисторных схем в примерах – 3 вольта. Если у вас более высокое напряжение питания, то в схемы надо добавить . Ток потребления усилителей – около 1 мА.

Первая схема.
Микрофонный усилитель на двух транзисторах разной проводимости.
Усилитель не требует подбора элементов схемы.
Коэффициент усиления составляет не менее 150-200 во всей полосе частот.
Схема усилителя:

В схеме, кроме указанных транзисторов, можно применить КТ3102 и КТ3107 с любым буквенным индексом, допустима замена на КТ315 и КТ361, но работа усилителя может ухудшиться. Также можно применить и их зарубежные аналоги.
Такую же замену транзисторов можно производить и в остальных схемах микрофонных усилителей.
Печатная плата и монтажная схема усилителя на двух транзисторах:

Вторая схема.
Микрофонный усилитель на трех транзисторах.
Коэффициент усиления – 300-400.
Схема усилителя:

Особенность этого усилителя – коррекция частотной характеристики во втором каскаде, которая достигается включение параллельно резистору R7 цепочки С4 и R5. На низких частотах сопротивление конденсатора С4 велико, и резистор R5 практически не влияет на усиление каскада. На высоких же частотах за счет малого сопротивления того же конденсатора параллельно R7 подключается R5. Сопротивление в цепи эмиттера уменьшается, что приводит к увеличению коэффициента усиления каскада.
Печатная плата и монтажная схема усилителя на трех транзисторах:

Третья схема.
Микрофонный усилитель на трех транзисторах разной проводимости.
Коэффициент усиления – до 1000.
Схема усилителя:

В случае необходимости усиление можно снизить увеличением номинала резистора R3 (при R3 равном 1 кОм, коэффициент усиления составляет – 100).
Для нормальной работы усилителя необходимо, чтобы постоянное напряжение на эмиттере третьего транзистора равнялось +1,4 вольта, которое устанавливается подбором номинала резистора R1.
Печатная плата и монтажная схема усилителя на трех транзисторах разной проводимости:

Четвертая схема.
Микрофонный усилитель на ИМС типа К538УН3Б
С помощью такой микросхемы можно собрать очень простой микрофонный усилитель с коэффициентом усиления – 2000-4000 (при напряжении питания равном 6 вольт, при напряжении питания 3 вольта, коэффициент усиления снизиться до 500-1000).
Схема усилителя:

Пятая схема.
Микрофонный усилитель на два канала (стерео) на ИМС TDA7050.
Микросхема имеет два канала с коэффициентом усиления около 1000 в полосе частот от 20 Гц до 20 кГц.
Напряжение питания может составлять от 1,6 вольта до 6 вольт.
Схема усилителя:

Здравствуйте, уважаемые читатели сайта . Понадобился микрофонный усилитель для записи песен под гитару с двух микрофонов, чтобы можно было корректировать отдельно голос и отдельно гитару.

После поисков на просторах интернета свой выбор остановил на отечественной микросхеме К157УД2, которая была в наличии. Микросхема является малошумящим двухканальным операционным усилителем, который используется в разнообразных устройствах стереофонической аппаратуры. Операционный усилитель К157УД2 работает в большом диапазоне входных дифференциальных напряжений и имеет защиту от коротких замыканий на выходе.

В микрофонном усилителе реализовано типовое включение микросхемы К157УД2. В скобках указана нумерация выводов для реализации 2-го канала.

После нескольких проб убедился, что не хватает микшера для регулировки усиления обеих каналов. Схему микшера на транзисторах также нашел в интернете. И когда собрал усилитель на макетной плате, то его чувствительность и бесшумность работы превзошла все мои ожидания.

И вот после рисования платы в LAY родилась на свет схема сего девайса.

Оба выхода усилителя приходят на вход микшера через переменные резисторы. Выход с микшера на компьютер моно, так как мне так удобнее производить настройки и обработку записанного. Для устранения возможных помех и наводок микрофоны к усилителю подключаются через экранированный провод, а сами микрофоны куплены на сайте Aliexpress. Все транзисторы в микшере заменены на КТ315Г. Схема питается от батарейки КРОНА.

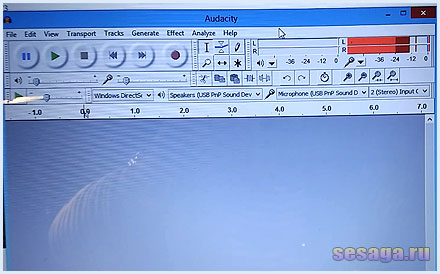

Для записи с микрофона пользуюсь бесплатной программой AUDACITY, так как у нее понятный русскоязычный интерфейс и большой выбор инструментов для обработки записанного материала.

Все детали микрофонного усилителя кроме батареи, переменных резисторов и микрофонов расположены на двух печатных платах (плата усилителя и микшера), выполненных из одностороннего текстолита толщиной 1 мм.

Корпус для усилителя взят от блока питания сканера-принтера. Питание усилителя возможно и от внешнего источника напряжения, для этого на корпусе необходимо предусмотреть гнездо и расположить, например, рядом с тумблером или в торце.

На момент написания статьи усилитель проработал 5 часов в «боевой» обстановке и проблем с питанием пока не наблюдалось. Также можно посмотреть ролик, в котором показываются возможности этого микрофонного усилителя и объясняются некоторые моменты работы с ним.

Архив с печатными платами в формате lay можно скачать по ссылке.

Желаю успеха в повторении конструкции!
До встречи на страницах сайта!
Анатолий Тихомиров (picdiod ), г. Рига

Этот микрофонный усилитель был сделан потому, что шум и недостаточная чувствительность магазинных гарнитур и микрофонов для компьютера были крайне раздражающими, а покупать высококачественные за 50+ долларов не поднималась рука.
Предлагаемая схема показала реально высокую чувствительность, мощный выходной сигнал, низкий уровень шума и приятную АЧХ.

Схема самодельного микрофонного усилителя на ОУ

Основой схемы является операционный усилитель NE5532. Конечно вы можете поставить лучший, но этот отвечает данным требованиям на 100%. Эта схема использует обе половинки усилителя, расположенные в едином корпусе, так что выходной сигнал будет очень сильный (можно даже подавать на наушники). Устройство должно быть подключено к входу LINE-IN, потому что типичный вход микрофона слишком чувствителен и запись будет с перегрузкой.

На фото верхний слой — это печать с двухсторонней липкой лентой. Микрофон электретный, типовой. Если надо использовать динамический — . Микросхема была в закромах и единственное что пришлось купить — . Но даже если покупать абсолютно всё — общая стоимость будет близка с смешному 1 доллару.

Вся электроника была встроена в готовый пластиковый корпус (хотя металлический тоже приветствуется). Плата приклеивается к основанию термоклеем. Микрофон приклеен к корпусу таким же клеем, как и разъём аккумулятора 9 В (чтоб не болталась батарея).

Приклеивание микрофона к корпусу вообще-то не очень хорошая идея, лучше сделать что-то подобное через мягкую резинку — она будет фильтровать вибрации.

После сборки плата была покрыта прозрачным лаком для защиты меди от коррозии. Микрофон обычно работает в подвешенном положении на подставке. Кабель для микрофона 5 метров, естественно это экранированный кабель хорошего качества.

Испытания микрофона и выводы

Микрофон используется для записи аудиокниг и озвучки переведённых фильмов. При необходимости он может использоваться как караоке-микрофон или даже небольшой усилитель — выходной сигнал настолько силен, что может управлять 32 Ом наушниками.

Более низкое питание не пойдёт — это итак предел для данной микросхемы, которая работает от 9 до 30 В по даташиту.

Параметр шума может быть дополнительно улучшен с использованием специального малошумящего операционного усилителя (типа OPA).

Возможно для кого-то микрофон покажется не слишком легкий и удобный. Но вы можете сделать по-своему, уменьшив размер платы и корпуса. Аккумулятор работает очень долго, недавно была записана аудиокнига на 10 часов и никаких проблем.

Предусилитель для микрофона , он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

Динамические микрофоны по конструкции схожи с громкоговорителями. Акустическая волна оказывает воздействие на мембрану и на прикрепленную к ней акустическую катушку. В момент колебания мембраны, в катушке, находящейся под воздействием магнитного поля постоянного магнита, образуется электрический ток.

Работа электретных микрофонов базируется на возможности определенных видов материалов с повышенной диэлектрической проницаемостью (электретов) менять поверхностный заряд под воздействием акустической волны. Данный тип микрофонов отличается от динамического высоким входным сопротивлением.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. можно заменить на отечественный . Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме .

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики. Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного .

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант . Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с , например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. , состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Предварительный микрофонный усилитель на микросхеме 4558

Операционный усилитель 4558 выпускается фирмой ROHM. Он характеризуется как маломощный и малошумящий усилитель. Применяется данная микросхема в усилителе микрофона, звуковых усилителях, активных фильтрах, генераторах управляемых напряжением. Микросхема 4558 имеет внутреннюю фазовую компенсацию, увеличенный порог входного напряжения, большой коэффициент усиления и малый уровень шума. Также у данного операционного усилителя имеется защита от короткого замыкания.

(140,5 Kb, скачано: 2 161)

Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.

При безошибочной сборке, схема не требует настройки и начинает работать сразу. Наибольший ток потребления – 9 мА, а в состоянии покоя потребляемый ток в районе 3 мА.

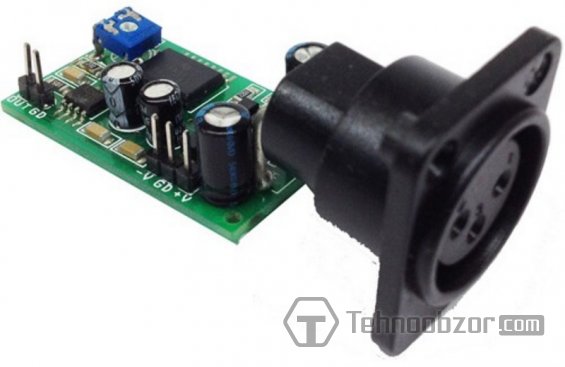

Микросхема INA217 разработана специально для использования в предварительных усилителях высококачественных студийных микрофонов, и имеет низкий уровень искажений, а также малошумящий входной тракт усилителя. Устройство идеально подходит для источников слабых аудио сигналов, таких как низкоомные микрофоны. Да и многие промышленные, измерительные и медицинские приборы тоже используют ее благодаря низкому уровню шума и широкой полосе пропускания. Уникальная особенность схемы - уменьшение искажений сигнала до очень низкого уровня, даже при высоком коэффициенте усиления.
